Zubehör für metallrohre - alles, was sie zur montage

Korrosionsbeständigkeit, Widerstandsfähigkeit gegen mechanische Beanspruchung, geringes Gewicht und einfache Montage ermöglichen die Verwendung von Metallrohren für die Installation von Heizungssystemen und Rohrleitungen. Bevor Sie direkt zur Installation übergehen, ist der Mindestsatz an Komponenten nicht überflüssig, ohne den es nicht geht.

Wenig über Montagetechnik

Unabhängig davon, ob die Installation von Wasserversorgungs- oder Heizungssystemen erfolgt, erfolgt die Montage von Metallrohren in der folgenden Reihenfolge:

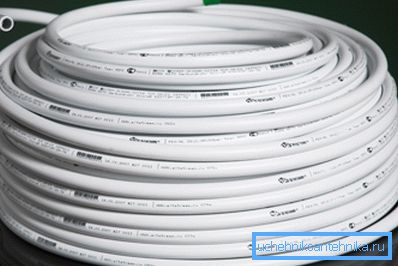

• Pipeline geschnitten. Die Pipeline wird in Spulen geliefert, sodass Sie nicht darauf verzichten können. Zu diesem Zeitpunkt müssen Sie die Qualität des Schnitts besonders sorgfältig kontrollieren, am Ende sollten keine Grate vorhanden sein.

• Kalibrierung - nach dem Arbeiten mit der Schere muss die Schnittgeometrie wiederhergestellt werden, diese Operation kann mit Abschrägung kombiniert werden;
• Tatsächlich passt die Verbindung zu den gebräuchlichsten Beschlägen, beispielsweise zu einem Amerikaner.

Um das Metallrohr besser zu schneiden

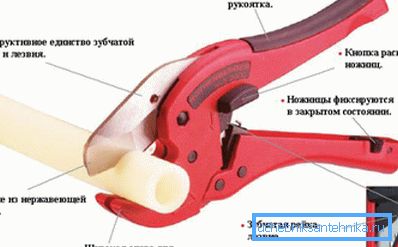

Wenn sich die Frage stellt, wie man Kunststoffrohre schneidet, kann eine Spezialschere als die beste Option angesehen werden. Ihre Klingen ermöglichen Ihnen die perfekte Schnittqualität ohne Grat und Stau.

Beachten Sie! Wenn Sie einfach auf die Scherengriffe drücken, kann das Material etwas abflachen. Um dies zu vermeiden, muss das Rohr während des Schneidens gedreht werden.

Wenn keine Schere zur Hand ist, können Sie eine normale Bügelsäge verwenden. In diesem Fall ist die Schnittqualität jedoch etwas schlechter.

Nach der Bügelsäge müssen die Kanten mit einer Feile bearbeitet werden. Eine gemeinsame Anforderung für beide Optionen ist die Rechtwinkligkeit der Schnittebene der Längsachse der Rohrleitung. Schon eine kleine Vorspannung kann in Zukunft zu einem Gelenkausfall führen.

Rohrkalibrierung

Kalibrator - das wichtigste Werkzeug für Metallrohre, mit dem Sie die Form des Abschnitts wiederherstellen können. Wenn die Pipeline geschnitten wird, ist das Ende leicht verformt, und der Kalibrierungsvorgang lässt zu, dass sie rund wird.

Sie können zwei Arten von Kalibratoren auswählen:

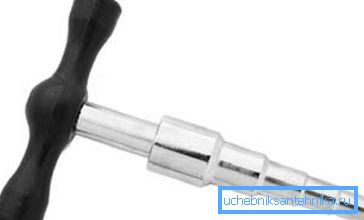

• ein Werkzeug, das nur zum Wiederherstellen der Geometrie und zum Bördeln bestimmt ist;

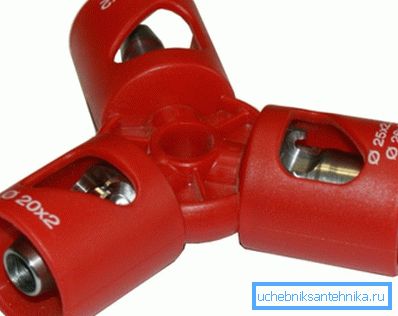

• Kalibrator für Metallrohre, mit dem Sie zusätzlich zu diesen Vorgängen die Fase sofort entfernen können.

Die Kalibrierungstechnologie wird in der folgenden Reihenfolge durchgeführt:

• Ein geeigneter Düsendurchmesser wird ausgewählt und in die Rohrleitung eingefügt. Wenn der Kolben verformt wird, ist möglicherweise Anstrengung erforderlich.

• Danach müssen Sie nur noch den Kalibrator drehen, ohne das Ende der Rohrleitung zu entfernen, und die Messerklingen entfernen die Fase im rechten Winkel.

Pipeline-Installation

Wenn eine Person darüber nachdenkt, wie man mit Kunststoffrohren arbeitet, entstehen die meisten Fragen bezüglich der Wahl der Verbindung.

Es gibt viele Möglichkeiten, jede von ihnen hat ihre eigenen Vorteile:

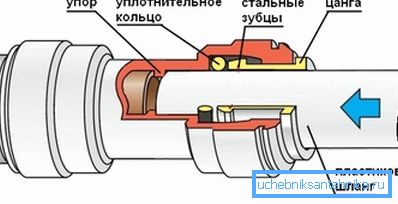

• Steckanschlüsse. Gleichzeitig wird das Ende der Pipeline einfach bis zum Anschlag eingefügt, es bietet sogar ein Sichtfenster. Der Nachteil dieser Verbindungsart ist ein ziemlich hoher Preis, und die Verbindung selbst wird einteilig erhalten;

• Pressfittings. Diese Andockmethode wird verwendet, wenn Metall-Kunststoff mit Metall verbunden werden muss. Neben dem Fitting selbst wird auch eine Presszange benötigt. Die Dichtheit der Verbindung wird durch die Verformung des Metalls erreicht. Diese Art der Verbindung wird auch als einteilig betrachtet.

• Crimpanschlüsse - die gebräuchlichste Variante der Pipeline-Verbindung.

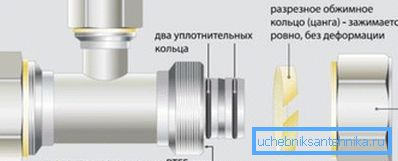

Die Spannzangenbefestigung ist eine der beliebtesten Arten von Crimpverbindungen, sie bietet sowohl eine hohe Festigkeit als auch eine ausreichende Dichtheit der Verbindung, und falls notwendig, kann die Verbindung leicht demontiert werden. Darüber hinaus kann dieses Fitting wiederverwendet werden.

Das Gerät einer solchen Verbindung lautet wie folgt:

• eine Überwurfmutter und ein Kompressionsring werden auf das Rohr aufgesetzt (die Kompressionsringe werden auch als Spannzangen für Metall-Kunststoff-Rohre bezeichnet);
• dann wird es in die Armatur eingesetzt;
• Die Mutter ist fest angezogen, die Spannzange ist leicht verformt und fixiert das Ende der Rohrleitung fest.

Im Vergleich zu anderen Methoden sind lösbare Verbindungen beliebter. Die Verwendung von Kunststoffrohren lässt sich leicht lösen.

Beachten Sie! Beim Einsetzen eines Rohrs in das Fitting ist es nicht möglich, zu viel Kraft darauf auszuüben, da dies die Gummidichtungen beschädigen kann. Zur Erleichterung des Prozesses kann das Ende der Rohrleitung geschmiert werden.

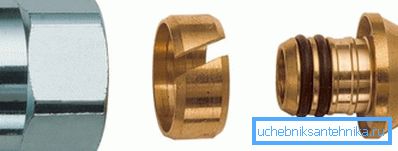

Unabhängig davon ist die Verbindung mit Eurocone erwähnenswert. Die Konstruktion erlaubt es, sie als abnehmbar einzustufen, kleine Unterschiede liegen nur in der Montagevorrichtung. Eine Mutter und eine Spannzange werden auf die Rohrleitung gesetzt, dann wird ein Eurokonus für Metallkunststoffrohre eingeführt und die Mutter wird festgezogen.

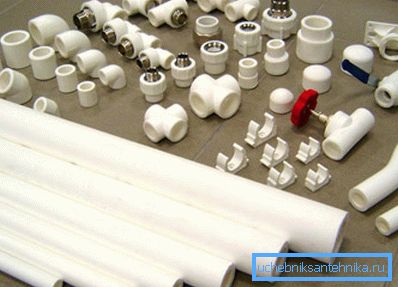

Darüber hinaus erfordert die Installation Fittings wie T-Stücke, Kreuze, Adapter, die den Anschluss verschiedener Durchmesser, Verteiler (für Heizungssysteme) und Eckbeschläge ermöglichen.

Wie man ein Plastikrohr biegt

Einer der Vorteile von Metall-Kunststoff ist seine Flexibilität, so dass Sie mit einer minimalen Anzahl an Beschlägen arbeiten können. Anstatt eine Eckverbindung zu installieren, können Sie beispielsweise die Rohrleitung selbst leicht biegen. Bei der Herstellung eines solchen Elements wie einer Spule aus Metall-Kunststoffrohren kann auch nicht auf Biegung verzichtet werden.

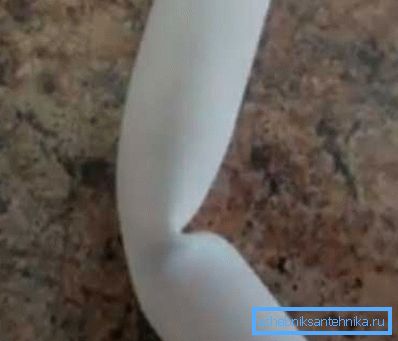

Das Hauptproblem bei der Verformung der Rohrleitung besteht darin, dass sie einfach brechen kann. Das heißt, seine Wände werden in der Kurve zusammenlaufen, wodurch die normale Zirkulation des Kühlmittels unmöglich wird.

Dieses Problem kann auf zwei Arten gelöst werden:

• mit einer Rohrbiegemaschine;
• biegen Sie die Pipeline mit Ihren eigenen Händen. In diesem Fall müssen Sie den Innenraum des Rohrs füllen, um einen Bruch zu vermeiden.

Beim manuellen Biegen kann das Rohr mit Sand oder Salz gefüllt werden. Es kann den Dorn ersetzen. Nach dem Füllen und Verschließen des Lochs an den Enden können Sie die Rohrleitung sicher biegen.

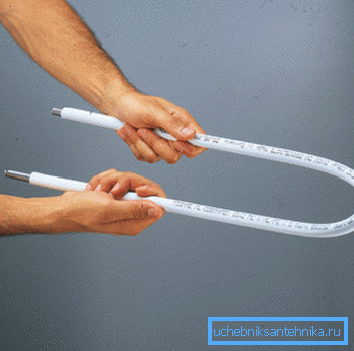

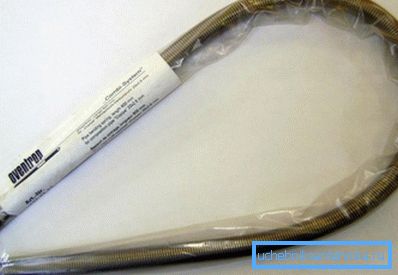

Anstelle von Schüttgütern ist eine Feder für Metallrohre geeignet. Sein Durchmesser sollte nur geringfügig kleiner sein als der Innendurchmesser des Rohrs.

Die Biegungen können nach der Biegemethode klassifiziert werden:

• Dorn - ein festes Element bewegt sich innerhalb der Rohrleitung;

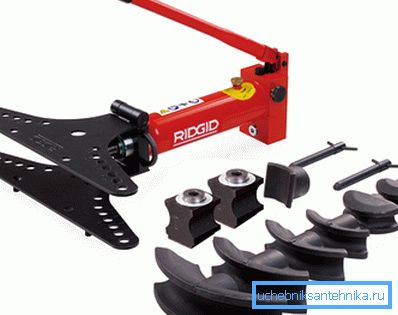

• segment - während das Biegen mit einem Satz von Schuhen für verschiedene Durchmesser und Biegeradien durchgeführt wird.

Die Anleitung zum Biegen des Rohrs ist in diesem Fall einfach - es genügt, nur den Hebel des Rohrbiegers anzulegen. Das Rohr drückte sich fest an den Schuh und verformte sich.

Beachten Sie! Für jede Größe gibt es einen minimalen Biegeradius. Sie kann durch die Formel 5 • D bestimmt werden, wobei D der Durchmesser der Rohrleitung ist.

Verteiler für Metallrohr

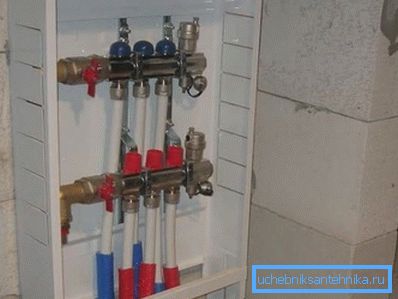

Der Kollektor wird benötigt, wenn die Heizung in der Wohnung nach dem radialen Muster organisiert ist. In diesem Fall wird sowohl das heiße als auch das gekühlte Kühlmittel dem Kollektor zugeführt, und bereits von dort geht die Verdrahtung zu den Heizkörpern des Heizungssystems (eine separate Zu- und Ableitung für jeden Heizkörper).

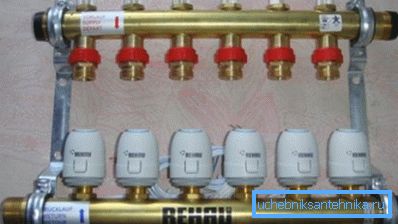

Im großen und ganzen ist ein Kamm (oder ein Verteiler für Metallrohre) ein Rohr, an das Auslässe angeschweißt sind. Wenn das Budget es erlaubt, können Kollektoren mit Elementen wie Thermoköpfen und Durchflussmessern ausgestattet werden.

Bei maximaler Ausrüstung benötigen Sie:

• Installieren Sie Durchflussmesser am Einzugskamm. Dadurch ist es jederzeit möglich, die Kühlmittelmenge für jeden Kühler separat zu ändern.
• Auf dem Kollektor sind Thermoköpfe mit "Return" installiert. Sensoren überwachen ständig die Temperatur des gekühlten Kühlmittels und können die Größe des Durchlasses erhöhen oder verringern. Dadurch vergrößert sich beispielsweise während eines Kaltschnappens die Größe des Durchlasses und der Kühlmittelstrom durch den Kühler steigt entsprechend an.

Der Preis eines solchen Systems kann 10.000 Rubel deutlich übersteigen, so dass Sie mit einer eher bescheidenen Option auskommen können. In diesem Fall verbleiben Stecker am Kamm, um den Kollektor zukünftig mit Temperaturreglern oder Durchflussmessern nachzurüsten.

Zusammenfassend

Installation einer Metall-Kunststoff-Rohrleitung - eine einfache Aufgabe. Dafür benötigen Sie jedoch ein zusätzliches Werkzeug und Zubehör, um eine feste und dauerhafte Verbindung der Rohre zu gewährleisten. Die Informationen in diesem Artikel geben einen allgemeinen Eindruck davon, was für die Verlegung der Pipeline erforderlich ist.

Das Video in diesem Artikel zeigt ein Beispiel für die Verbindung von Kunststoffrohren.
