Zentralisierer für rohre: auswahl und anwendung

In diesem Artikel werden wir diskutieren, wie und warum Zentralisatoren zum Rohrschweißen verwendet werden. Darüber hinaus berücksichtigen wir die Designmerkmale der beliebtesten Modelle von den derzeit auf dem Markt befindlichen. Was ist also ein Zentralisierer und warum wird er benötigt?

Effiziente Möglichkeit, die Schweißnaht gleichmäßig und dicht zu machen

Es ist kein Geheimnis, dass es spezielle Vorrichtungen gibt, die einen perfekt flachen Querschnitt von Rohren ermöglichen. Aber selbst wenn der Schnitt so glatt wie möglich ist, ist es praktisch unmöglich, beide Rohre mit Abschnitten für hochwertiges Schweißen zu kombinieren.

Infolgedessen ist die Schweißnaht ungleichmäßig und die Verbindung ist folglich nicht dicht. Die Lösung dieses Problems kann als interner oder externer Zentrierer für Rohrleitungen dienen.

Merkmale der Bedienung

Sowohl Metallrohre als auch ihre Polyurethanschäume müssen vor dem Schweißen möglichst glatt aneinander gelehnt werden, damit an der Verbindung kein Spalt entsteht.

Eine solche Kombination von Scheiben mit den eigenen Händen zu machen, ist fast unmöglich. Darüber hinaus ist die Kombination von Schnitten um eine Größenordnung komplizierter, wenn der Durchmesser der Rohre zunimmt. Daher werden bei der Montage von Abwassersystemen und anderen Rohrleitungen ohne Verwendung von Abwasseranschlüssen spezielle Zentriervorrichtungen verwendet.

Die Vorrichtung umfasst die beiden zu kombinierenden Rohre und ermöglicht, dass sie so genau wie möglich miteinander verbunden werden, wobei sie in dieser Position fixiert werden. Nach dem Schweißen wird mit garantiert hoher Schweißqualität gearbeitet. Das Gerät wird dann demontiert und die Pipeline kann bestimmungsgemäß verwendet werden.

Hauptsorten

Nachdem wir uns entschieden haben, wofür die Zentrierausrüstung verwendet wird, sollten wir die Arten der verkauften Geräte berücksichtigen.

Alle Zentralgeräte, die heute in den jeweiligen Filialen erworben werden können, sind in zwei Hauptkategorien unterteilt - interne und externe.

• Geräte des externen Typs werden als TsN abgekürzt und sind für die Installation und Verwendung an der Außenseite von Rohren vorgesehen. Geräte dieser Art sind unabhängig von der Größe einfach zu bedienen, einfach zu installieren und erzeugen eine schnelle und effiziente Zentrierung. Geräte des externen Typs werden durch eine breite Palette von Geräten (Exzenter-, Kettenglied-, Hydraulik- und andere Konfigurationen) dargestellt.

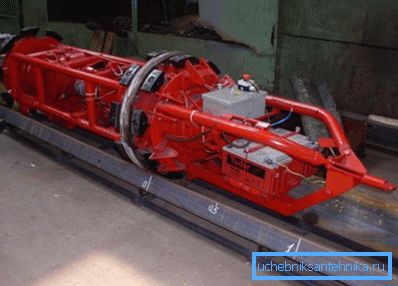

• Interne Zentralgeräte werden als CV bezeichnet und sind hydraulische Installationen.. Geräte dieser Art platzen von innen her die Rohrkanten auf und verschieben ihre Abschnitte zueinander. Der Vorteil der Ausrüstung ist die Möglichkeit der Verwendung von Rohren mit unterschiedlichen Durchmessern.

Merkmale der einzelnen Modifikationen

Nachdem wir die Merkmale der allgemeinen Klassifizierung betrachtet haben, werden wir die Eigenschaften der einzelnen Modifikationen der Zentriervorrichtungen betrachten.

• TsZN - Zentralisierte externe Zentriervorrichtung kombiniert die Enden der Rohre mit einem Verbindungsdurchmesser von 50 mm bis 2 Metern.

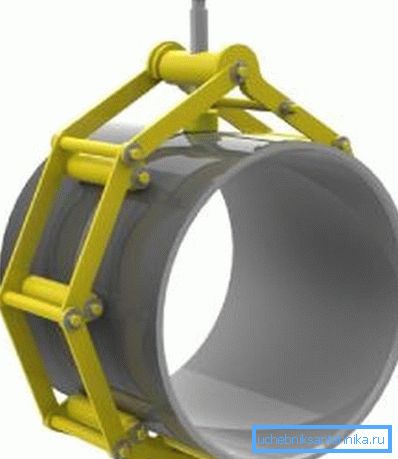

Wichtig: Der Betrieb von Geräten ist in einem weiten Umgebungstemperaturbereich von - 40 ° C bis + 40 ° C zulässig. Die Vorrichtung repräsentiert konstruktiv ein Polyeder mit Lamellengliedern an Gelenkverbindungen.

Die Kupplungselemente werden mittels eines Schraubmechanismus kombiniert.

• TsZN-G - Das externe Hydrofizier der Zentraleinheit ist eine modifizierte Version des vorherigen Geräts. Der wesentliche Unterschied dieser Modifikation gegenüber der vorherigen besteht in der Einfachheit der Bedienung und dem Fehlen einer erheblichen körperlichen Anstrengung. Dadurch wird das Kombinieren geschweißter Elemente erheblich beschleunigt, ohne die Qualität des Endergebnisses zu beeinträchtigen. Die Vorrichtung besteht aus Lamellengliedern am Gelenk, aber nicht dem Schraubenmechanismus, sondern es wird Hydraulik verwendet, um die Glieder in Bewegung zu setzen. Der zulässige Durchmesser von Rohren schwankt im Bereich von 720-2020 mm
• TsAN-G - Die zentral gewölbte Außenhülle ist für einen Querschnittsdurchmesser von 325 - 820 mm ausgelegt.

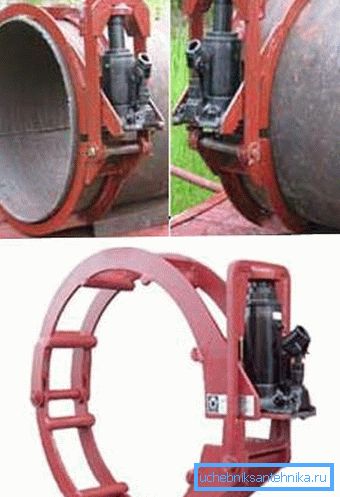

Die Vorrichtung ist eine abnehmbare Struktur, die aus durch Scharniere verbundenen Abschnitten besteht. Die Verwendung eines Geräts mit einer solchen Konstruktion garantiert zusätzlichen Komfort beim Einbau an der Verbindung.

Die Vorrichtung verwendet bogenförmige Abschnitte, die zusammengedrückt werden, um die Schnitte der Verbindung einzustellen. Die Anzahl der bogenförmigen Abschnitte wird durch den Durchmesser der Rohre bestimmt.

Jeder der verwendeten Abschnitte ist mit speziellen Anschlägen ausgestattet, die die zu verbindenden Elemente sicher fixieren und gleichzeitig eine optimale Qualität und Dichtheit der Verbindung gewährleisten. Direkt an den Sektionen sind hydraulische Stellantriebe befestigt, die für die maximal entwickelte Kraft von bis zu 5 Tonnen ausgelegt sind.

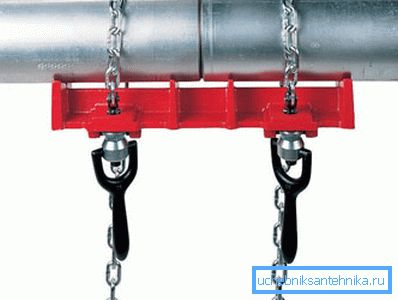

• Das Central Scientific Center - ein externer Kettenzentrierer ist ein Gerät mit manuellem Antrieb, das für einen Querschnittsdurchmesser von 426 bis 1420 mm ausgelegt ist.

Im Gegensatz zu den Gestängeanaloga können Ketteninstallationen beim Zentrieren eine größere Kraft aufbringen. Geräte dieser Art können sowohl beim Bau als auch bei der Reparatur von Rohrleitungen verwendet werden.

Wichtig: Die Kettenstruktur ist mit schnell lösbaren Mechanismen aufgebaut, was sich positiv auf die Betriebsleistung auswirkt.

• Der TsNE - Exzenterzentrizierer wird für die Bearbeitung von Fugen mit einem Durchmesser von 89 bis 426 mm verwendet.

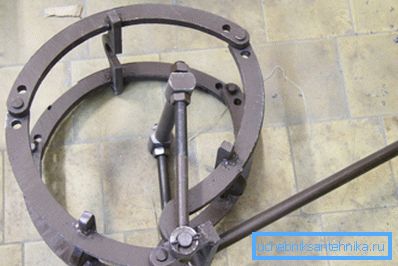

Das Gerät besteht aus mehreren Greifbögen, die von einer Exzenterklemme angetrieben werden. Das Gerät kann, um mit Rohren unterschiedlichen Durchmessers zu arbeiten, durch Ändern der Exzenterachse oder durch Verwendung spezieller Abstandshalter verwendet werden.

• Der Zentralverdichter der internen Hydraulik des Typs TsV kombiniert die Enden der drehbaren und der nicht rotierenden Rohre.

Das Gerät kombiniert bei Bedarf nicht nur die Fugen, sondern gibt ihnen auch die regelmäßigste runde Form. Die Verwendung solcher Geräte ermöglicht den Bau von Rohrleitungen durch kontinuierliches automatisches Schweißen.

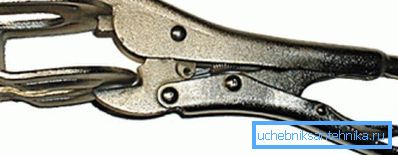

• Die CA-Zentrierklemme wird verwendet, um mit Rohren mit kleinem Durchmesser zu arbeiten.

Aufgrund dieser Eigenschaft und des günstigen Preises ist das Gerät das beliebteste Gerät für nicht professionelle und neuere Pipeline-Sammler. (Siehe auch den Artikel Schweißnahtrohr: Merkmale.)

Fazit

Wir haben also untersucht, was die Zentralisierer sind, welche Sorten am beliebtesten sind und welche Anweisungen sie geben. Anhand dieser Informationen können Sie das Gerät auswählen, das den Merkmalen der ausgeführten Arbeit entspricht.

Weitere nützliche Informationen finden Sie im Video dieses Artikels.
