Wie man einen rohrbieger mit den eigenen händen zu hause

Für die Arbeit am Haus oder auf dem Land ist es manchmal erforderlich, ein Metallband, ein rundes oder geformtes Rohr in einem bestimmten Radius zu biegen. Wenn dies selten geschieht, macht es keinen Sinn, Fabrikausrüstung zu kaufen. In diesem Artikel werden wir Möglichkeiten besprechen, wie Sie den Rohrbieger unter den Bedingungen eines Ferienhauses oder zu Hause mit eigenen Händen machen können.

Ein bisschen Theorie

Die beliebtesten Produkte aus Metall sind heutzutage geformte Rohre, aus denen sich folgende Elemente herstellen lassen:

• Zäune;
• Gartenmöbel;
• Netze;
• zeitweilige Unterstände für Autos;
• Gewächshäuser;
• Verlegung von Wasserversorgungsnetzen;
• Garagen.

Die Grundlage dieser Technologie ist die Fähigkeit, Rohre im erforderlichen Winkel richtig zu biegen. Bei den Unternehmen hierfür gibt es eine spezielle Ausrüstung, mit der Sie die Biegungen von Produkten in Winkeln von 0-180 durchführen können.

In diesem Fall wird die Arbeit durch den Einsatz von Elektrizität oder Hydraulik erledigt. Dadurch können Sie Rohre aus unterschiedlichen Materialien mit einem Durchmesser von bis zu 50 mm problemlos biegen.

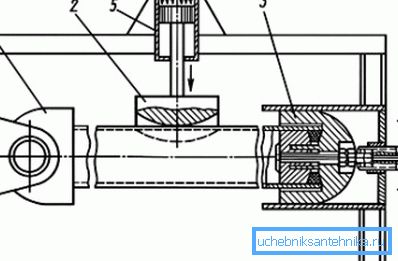

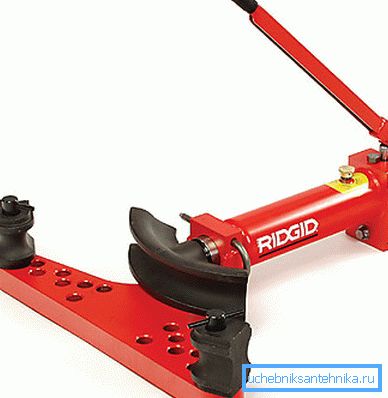

Konstruktionsmerkmale des Tools

Es besteht aus:

• Rahmen - offen oder geschlossen;
• Hydraulikzylinder - es spielt die Rolle eines Kraftmechanismus;
• untere und obere Stange;
• zwei Pfeifenanschläge.

Betrachten Sie mehr:

1. Bei der manuellen Version sollte im hinteren Teil des Gerätekoffers eine Druckvorrichtung installiert sein. Dort sind auch ein Griff und ein Überströmventil installiert.
2. Öl wird durch den oberen Teil des Zylinders gegossen, wo sich der entsprechende Stopfen befindet.

1. Die untere Stange der Anlage wird auf das Gewindeteil am vorderen Teil des Bettes geschraubt und dann gegen die Befestigungsmutter gedrückt.
2. Obermaterial mit zwei Schrauben und einem Schloss befestigt.
3. Während des Betriebs ist der Schaft ausgefahren und kann aufgrund der Wirkung der im Hydraulikzylinder untergebrachten Feder zurückkehren.
4. Beide Streifen der Vorrichtung sind in Form einer Schweißkonstruktion ausgeführt.
5. An den Querplatten sind Löcher angebracht, die zum Anbringen der Anschläge dienen.
6. Darunter befinden sich Gewindebohrungen für höhenverstellbare Stellschrauben.

1. Der Fokus der Maschine liegt auf einem Element in Form eines Stiftes, der in die Löcher der Lamellen eingebaut wird. In der Mitte befindet sich ein „Strom“, der als Stopp für ein gebogenes Rohr dient.
2. Biegesegmente werden aus Präzisionsstahlguss hergestellt.
3. Der Antrieb für Handgeräte ist mechanisch und hydraulisch, die Elektrowerkzeuge sind elektrisch.

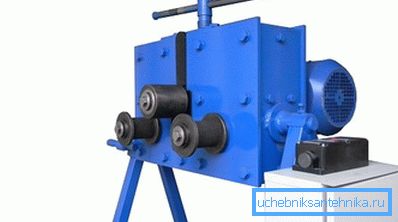

Die Profilrohre sind aufgrund ihrer Konstruktion dünnwandig, wodurch Metall eingespart werden kann. Der Querschnitt kann rechteckig sein, quadratisch oder oval. Wenn Sie also die Rohrbiegemaschinen für das Profilrohr mit eigenen Händen erstellen, sollten Sie beachten, dass sie sich von den Standardprofilen unterscheiden.

In diesem Fall sollten die Rollen auf der Grundlage des Profils des vorgesehenen Rohrs ausgewählt werden, das gebogen werden muss, um seinen Querschnitt nicht zu verformen.

Wir machen den Rohrbieger unabhängig

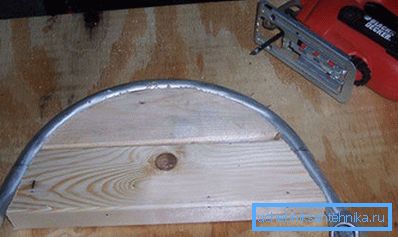

Aus holz

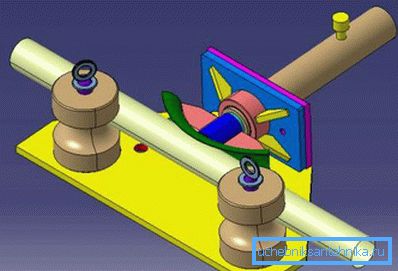

Eine solche Rohrbiegemaschine für ein Rundrohr ist mit den eigenen Händen eines der einfachsten, da Sie keine besonderen Details dafür benötigen, beispielsweise einen Hydraulikzylinder. Es ist notwendig, die Hälfte eines Holzkreises zu erstellen, dessen Radius Ihrem Muster entspricht.

Tipp: Stellen Sie sicher, dass sich das Rohr ruhig zwischen Anschlag und Schablone befindet.

Diese Option hat sich beim Arbeiten mit Rohren aus Aluminium und Stahl bewährt. Es wird nicht schwierig sein, eine Vorlage zu erstellen, und es entstehen praktisch keine finanziellen Aufwendungen dafür.

Tipp: Machen Sie für unterschiedliche Rohrdurchmesser eine andere Vorrichtung.

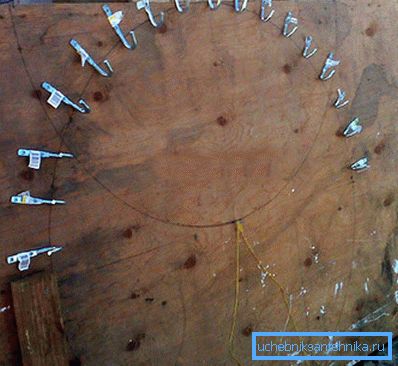

Von Metallhaken

Nachfolgend finden Sie eine weitere Option, mit der Sie eine hausgemachte Rohrbiegekonstruktion ohne große Schwierigkeiten und ohne finanziellen Aufwand herstellen können:

1. Hochfeste Metallhaken vorbereiten.
2. Installieren Sie sie auf einer festen Unterlage in einem Abstand von bis zu 50 mm, dies hängt jedoch direkt vom Durchmesser des Produkts ab, das Sie biegen möchten.
3. Du solltest einen Halbkreis haben.
4. Machen Sie Ihre Handfläche an einem Ende bequem.

Die Methode kann als universell betrachtet werden, da Sie mit unterschiedlichen Durchmessern arbeiten können und der Preis des Geräts niedrig ist. Dazu reicht es aus, den Abstand zwischen den Haken zu verringern oder zu vergrößern, damit Sie mit Rohren unterschiedlicher Dicke arbeiten können.

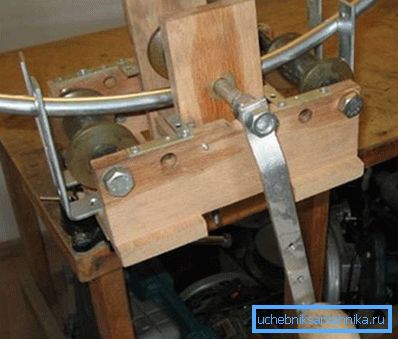

Von Rollen und Zylinder

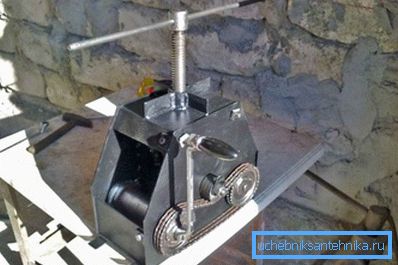

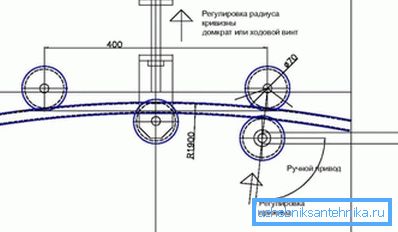

Lassen Sie uns nun eine komplexere Struktur betrachten - ein Rohrbiegemaschine für ein Profilrohr mit eigenen Händen aus Rollen und einem Zylinder, der das Werkstück in einem beliebigen Winkel biegen kann, sogar um 360 °. In der Tat werden Sie eine manuelle Rohrbiegemaschine für ein geformtes Rohr mit Ihren eigenen Händen machen, ähnlich der hydraulischen Ausrüstung.

Der Prozess erfolgt dank eines rotierenden Zylinders und Rollen zum Fixieren des Werkstücks.

Der erste gibt Ihnen die Möglichkeit, den Winkel des Rohrs nach Ihrer Wahl zu ändern, so dass es sich frei bewegen darf. Nachfolgend finden Sie eine Anleitung zum Erstellen des Designs.

Du brauchst:

1. 2 Stücke Stahlplatten mit einer Länge von bis zu 300 mm und einer Dicke von 5-10 mm.

1. 4 Stahlecken mit Ablagen 50x50 mm.

1. Bereiten Sie eine Holzschablone für Bretter mit einer Dicke von bis zu 30 mm vor.

1. Nehmen Sie eine Stahlplatte und befestigen Sie sie an der Unterseite.

1. Befestigen Sie Ecken mit einer Länge von bis zu 300 mm am Boden der Struktur, um eine lange Lebensdauer zu gewährleisten.

1. Eine zweite Stahlplatte darauf schweißen.

1. Machen Sie ein Loch darin - einen Bohrer oder ein Schweißgerät mit einem Durchmesser, der größer ist als der Durchmesser der Schraube, die darin installiert wird. Die Funktion des Bolzens besteht darin, als Unterstützung für das zu biegende Material zu dienen.

1. Befestigen Sie die Ecken und Führungsrollen an der oberen Platte und richten Sie sie an der Innenseite der Struktur aus.

Mit dem Rohrbieger, den Sie mit Ihren eigenen Händen angefertigt haben, können Sie den Winkel jedes Profilprodukts ändern.

Fazit

In diesem Artikel haben Sie gelernt, wie Sie mit den eigenen Händen einen Rohrbieger für ein Standardrohr und ein Profilrohr herstellen können. Es wurde von drei Entwürfen erzählt, die für wenig Geld unabhängig gemacht werden können. Die Wahl der einzelnen Elemente hängt in erster Linie vom Durchmesser des Werkstücks und von dessen Anzahl ab, wobei auch die Verfügbarkeit von Rohstoffen eine wichtige Rolle spielt.

Das Video in diesem Artikel hilft Ihnen, zusätzliche Informationen zu diesem Thema zu finden.
