Wie man eine maschine zum biegen eines profilrohrs mit

Profilrohre sind ein weit verbreitetes Material, das zur Herstellung von Möbeln, zum Herstellen verschiedener Metallstrukturen, zum Verzieren des Innenraums usw. verwendet wird. Ihr Merkmal ist die hohe Biegefestigkeit, die einerseits gut ist, andererseits aber den Biegeprozess zur Herstellung eines gekrümmten Teils stark erschwert. Dieses Problem kann jedoch mit Hilfe einer speziellen Maschine gelöst werden.

Wenn Sie sich häufig mit geformten Rohren beschäftigen müssen, muss sich ein solcher Mechanismus unbedingt aneignen. In diesem Artikel werden wir uns ansehen, wie man eine Biegemaschine für ein Profilrohr mit eigenen Händen herstellt, da die Kosten der fertigen Ausrüstung sehr hoch sind.

Maschinenbau

Basis

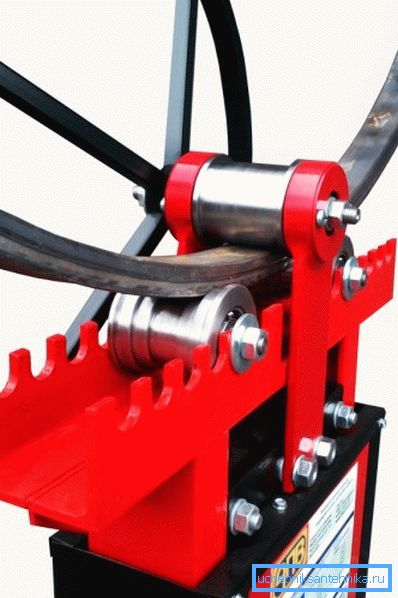

Auf den ersten Blick scheint es sehr schwierig zu sein, ein Gerät ähnlich wie Markenbiegemaschinen für ein Profilrohr herzustellen. Eine Person, die mit Metall und einem Schweißgerät umzugehen weiß, ist jedoch durchaus fähig. Die Hauptsache - langsam und stufenweise an die Arbeit heranzugehen.

Es sollte mit der Herstellung einer soliden Basis beginnen - einem Metalltisch. Sie können es aus einem Metallprofil oder einem anderen Material ausführen. Das Wichtigste ist, dass es stabil und haltbar ist, ansonsten ist sogar ein gut ausgeführter Mechanismus unbrauchbar.

Fertigungsmechanismus

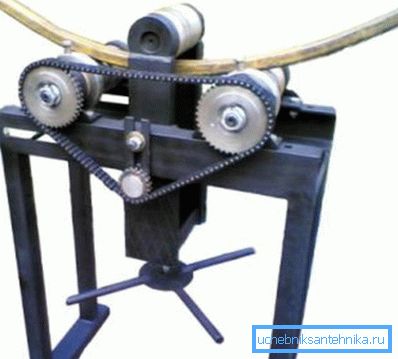

Sobald der Tisch fertig ist, können Sie mit der Herstellung des Mechanismus selbst fortfahren. Bereiten Sie dazu zunächst drei Wellen vor, die zum Biegen des Teils verwendet werden. Die Wellen sind dicke Metallrollen, die notwendigerweise eine Drehachse haben.

Sie können in der Werkstatt bestellt oder auf den "Flohmärkten" gesucht werden. Wenn diese Teile fertig sind, sollten Sie einen Mechanismus für den Mechanismus erstellen und die Montage abschließen.

Die Anweisung lautet wie folgt:

• Zunächst ist es notwendig, ein Gehäuse für eine Vorrichtung aus einem Blech mit einer Dicke von mindestens 5 mm zu schneiden, Das besteht aus zwei Trapezoiden, zwischen denen sich Wellen befinden.
• Dann müssen in das entstehende Trapezloch Löcher für die Achsen der Rollen eingebracht werden. Zwei Schäfte sollten sich über dem Tisch befinden, der dritte über ihnen in gleichem Abstand von ihnen.
• Es ist zu beachten, dass der Abstand zwischen den beiden unteren Wellen den Biegeradius bestimmt. Um eine hausgemachte Biegemaschine für ein Profilrohr herzustellen, war die Konstruktion kompliziert und der Radius kann angepasst werden. Dazu müssen Sie lediglich mehrere Sitze für die Rollen anfertigen, um den Abstand zwischen ihnen zu ändern. Die Position der oberen Walze bestimmt den maximalen Durchmesser der Rohre, mit denen Sie arbeiten können, und die Position kann auch mit einer Gewindestange eingestellt werden, sodass sich die Welle entlang der Führungen bewegen und gleichzeitig sicher fixiert werden kann.
• Als Nächstes müssen Sie die Details des Falls in der Workbench festlegen. Dies kann durch Schweißen oder Verschrauben erfolgen. Im zweiten Fall müssen gebogene Ohren von unten mit Löchern versehen werden. Der Abstand zwischen den Körperteilen sollte der Breite der Wellen entsprechen.
• Nachdem Sie das Gehäuse an der Basis befestigt haben, müssen Sie die restlichen Teile installieren.

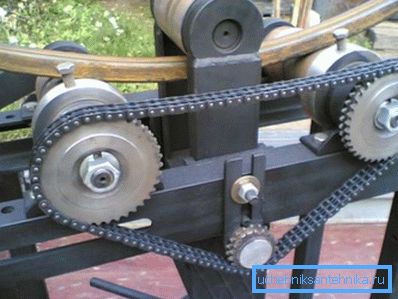

• Bei der Montage der Wellen ist darauf zu achten, dass das Drehmoment auf sie übertragen wird.. Die beste Option ist ein Kettenmechanismus. Dafür müssen Sie eine Kette mit drei Gängen kaufen.

Auf den unteren Wellen sollten zwei Zahnräder montiert werden. Der dritte dient als Spanner, der sich zwischen den beiden oberen Gängen befindet.

• Dann muss an einer der Wellen ein Griff zur Drehung angebracht werden.

Nun ist die Maschine zum Biegen des Profilrohres fertig. Es bleibt nur noch das Profil zwischen den oberen und unteren Wellen zu bekommen und das Produkt in Aktion zu testen.

Wenn zu allen Zeitpunkten die gesamte Arbeit fehlerfrei ausgeführt wurde, entspricht die Funktionalität des Produkts und seines Designs vollständig der ursprünglichen Maschine. Trotz aller Kosten, die für den Kauf von Teilen erforderlich sein werden, sind die Kosten einer solchen Maschine natürlich unverhältnismäßig niedriger als der Preis der fertigen Ausrüstung. (Siehe auch den Artikel Rohrbiegemaschinen für Rohrleitungen: Merkmale.)

Ein einfaches Design erstellen

Wenn Sie nicht die Möglichkeit oder Zeit haben, eine vollwertige Maschine gemäß dem oben beschriebenen Schema auszuführen, gibt es in diesem Fall eine einfachere Option. Für das Gerät dieses Designs benötigen Sie:

Tipp! Wenn keine Betonplatte vorhanden ist, können Sie den Betonsockel selbst einschütten und warten, bis er aushärtet.

Eine solche Konstruktion durchzuführen ist sehr einfach:

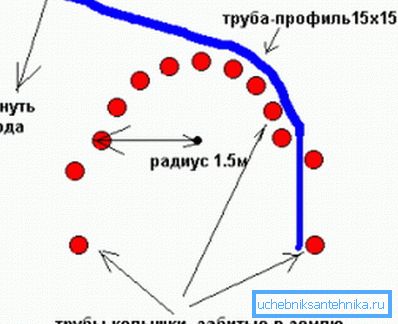

• Zunächst einmal aufgrund der Notwendigkeit, einen Biegeradius zu zeichnen.
• Dann müssen Sie entlang der Biegelinie 10 Löcher im gleichen Abstand voneinander bohren.
• In den Löchern müssen die Metallstifte fixiert werden (wenn die Basis eingegossen wird, können die Stifte betoniert werden).
• Bei den beiden extremen Stiften muss ein Rohrbefestigungsmechanismus ausgeführt werden - dies kann sich in der Nähe eines zusätzlichen Stifts, eines Hakenbefestigungsmittels oder etwas anderem befinden.

Das Design ist also fertig. Um ein Profil zu biegen, müssen Sie sein Ende am äußersten Stift befestigen und sich langsam um die anderen Zahnstangen biegen. Wenn der Gegenstand mit dem letzten Stift angedockt wird, muss er fixiert und für eine Weile in dieser Form belassen werden.

Tipp! Um das Rohr leichter biegen zu können, muss es zuerst erhitzt werden.

Fazit

Es ist ziemlich einfach, eine Maschine zum Biegen in geformten Rohren auszuführen und einige Fähigkeiten im Umgang mit Metall zu haben. Das Einzige, was Sie für Teile ausgeben müssen, die nicht unabhängig voneinander gemacht werden können. Wenn Sie keine konstanten Rohrbiegungen benötigen, können Sie eine einfachere Konstruktion durchführen, was die Herstellung und die Herstellung von Zeit und Geld erheblich verringert, obwohl das Biegen des Profils viel mehr Aufwand erfordert.

In dem Video in diesem Artikel erhalten Sie weitere Informationen zu diesem Thema.
