Wie kann ein quadratischer oder rechteckiger Abschnitt mit einem regelmäßigen Bogen geformt werden? Wie können selbstgefertigte Rollen für ein geformtes Rohr hergestellt werden? Und welche Lösungen bietet die moderne Industrie? Versuchen wir, diese Fragen zu beantworten.

Warum brauchst du es?

Warum muss ich ein Profilrohr biegen?

Lassen Sie uns einige Beispiele geben.

• Das Bogendach ist nicht nur schön, sondern auch praktisch: Es sammelt sich nie Schnee.
• Das gekrümmte Visier über der Veranda sieht viel besser aus als ein einfaches Design mit einer Rampe.

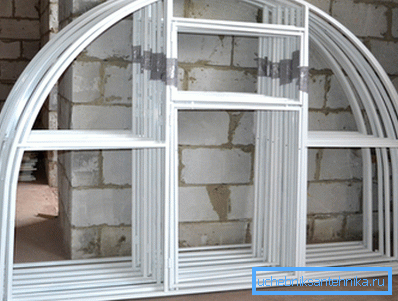

• Das gewölbte Gewächshaus ist außergewöhnlich robust und hält Schnee- und Windlasten perfekt stand.

Übrigens: Die Montage von Gewächshäusern aus geformten Rohren ist ein gutes Geschäft, da nur die berüchtigten Rohrbiegewalzen und die Schweißmaschine erforderlich sind.

Arten von Rollen

Was sind sie eigentlich?

Mechanisch

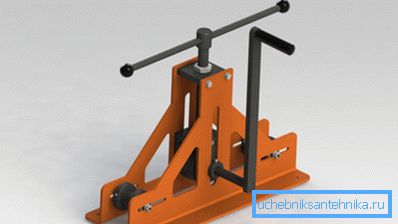

Die einfachste Konstruktion ist eine mechanische Dreiwalzenmühle. Solche Maschinen sind oft im Handel erhältlich; Ihr Preis beginnt zwischen 15 und 20 Tausend Rubel. Wie sind sie angeordnet?

Dem Namen entsprechend basiert die Konstruktion auf einem Proftrub mit drei Rollen. Einer von ihnen kann relativ zu den beiden anderen in einer Richtung senkrecht zu der sie verschmelzenden Ebene versetzt sein; Für die Verschiebung wird ein Schraubmechanismus verwendet, der es auch einer Person mit ganz normalen körperlichen Fähigkeiten ermöglicht, erhebliche Anstrengungen zu unternehmen.

Eine der Rollen wird mit einem Griff geliefert, der es ermöglicht, sie zu drehen und dadurch das Rohr zu ziehen, um es zu biegen.

Es gibt verschiedene Modifikationen, die es mehreren ermöglichen, die Leistung der Rohrbiegemaschine zu verbessern:

• Durch die Kombination der Rollen mit einer gemeinsamen Kette wird eine synchrone Rotation sichergestellt., Dadurch wird verhindert, dass das Rohr rutscht.
• Ein Zahnrad kann anstelle einer Kette verwendet werden..
• Die Verwendung von gehärteten Walzen erhöht ihre Ressourcen um ein Vielfaches.
• Außerdem können die Walzen austauschbar sein., Was erlaubt es, ohne Staus sowohl profilierte als auch runde Rohre zu biegen.

Elektrisch

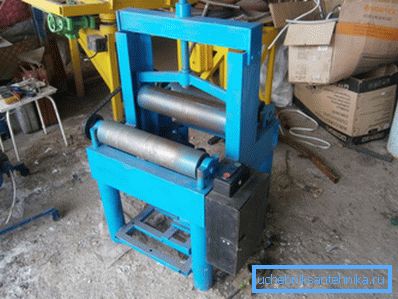

In diesem Fall wird ein Teil der Handarbeit auf den Elektromotor verlagert.

Im Verkauf können Sie zwei Optionen für die Ausführung von elektrischen Rohrbiegemaschinen finden:

• Bei einfacheren Lösungen ist der Elektromotor nur für das Ziehen der Rohrleitung verantwortlich. Die Positionierung der Biegerolle erfolgt manuell.

• Fortgeschrittene Walzenmodelle verwenden Elektrizität sowohl zum Ziehen als auch zum Verschieben der Walze (natürlich mittels eines Getriebes, das die Kraft vervielfacht).

Hydraulisch

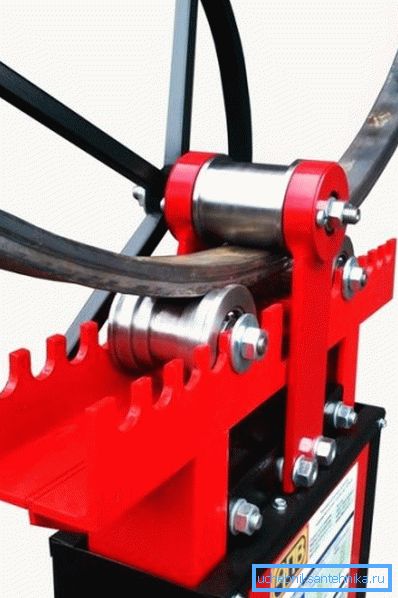

Diese Kategorie umfasst sowohl leistungsstarke Industriemaschinen mit einem Gewicht von mehreren zehn Tonnen als auch relativ kompakte Geräte. Ihr gemeinsames Merkmal ist die Verwendung eines Hydraulikzylinders: Wenn Sie Öldruck darin pumpen, können Sie eine große Kraft auf die Verformungsrolle ausüben.

Biegeradius

Unabhängig von der Vorrichtung des Rohrbiegers gibt es ein allgemeines Muster: Je größer die Dicke des Rohrs (dessen Querschnitt parallel zum Biegeradius ist), desto größer ist der minimale Biegeradius. Wir geben die von einem inländischen Hersteller für ihre Maschinen angegebenen Werte an - sie sind ziemlich typisch.

Ohne Rohrbiegemaschine

Ist es möglich, einen Bogen ohne Rollen aus einem geformten Rohr zu biegen?

Technisch ist dies möglich, aber das Ergebnis dürfte unbefriedigend sein.

Die Anweisungen für das Biegen sind nicht so kompliziert, da sie viel Vorarbeit erfordern.

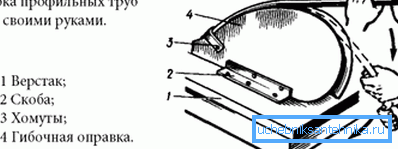

1. Eine Schablone mit einer Oberflächenform, die dem von Ihnen benötigten Bogen entspricht, besteht aus Holz oder Sperrholz.
2. An der Schablone ist eine Schlaufe angebracht - eine Halterung, in die eines der Rohrenden eingeführt wird.
3. Weitere Arbeiten sind in der Tat auf die Anwendung der rohen Gewalt am zweiten Ende zurückzuführen. Zur Erhöhung des Aufwandes können verschiedene Hebel verwendet werden.

Verrückte Hände

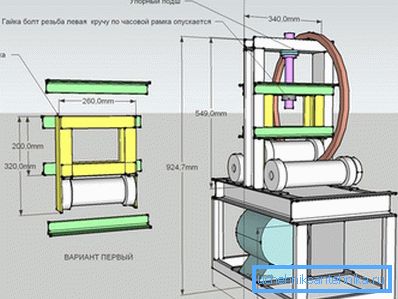

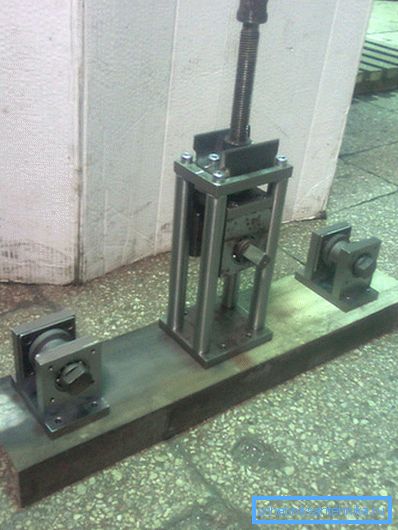

Verschiedene Schemata und Zeichnungen von Rollen für ein Profilrohr, die Sie in den letzten Jahren selbst gemacht haben, haben das Internet buchstäblich überflutet.

Wir werden die sparsamsten Leser sofort enttäuschen: Einige Details müssen bestellt werden.

Was für?

• Selbst rollt. Sie können zylindrisch sein oder mit Rillen zum Biegen runder Rohre.
• Clips für Lager.
• Bei Verwendung einer Kettenübertragung - Sternchen.

Natürlich ist es eine undenkbare Aufgabe, ohne Bezug auf ein bestimmtes Design, Ratschläge für die Montage von Rollen zu geben.

Versuchen wir jedoch, die Empfehlungen der Besitzer von selbst hergestellten Geräten zu beachten und die wichtigsten Punkte hervorzuheben.

• Der Antriebsgriff muss einen Drehgriff haben. Andernfalls erscheinen die ersten Schwielen an den Händen nur wenige Meter von der ausgestreckten Pfeife entfernt.

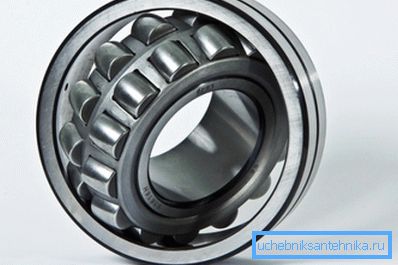

• Lager sind besser selbstzentrierend. Es ist keine echte Aufgabe, beide Lager jeder Rolle zu Hause exakt auf derselben Achse zu montieren. die geringste Fehlausrichtung erhöht die Zugkraft.

• Die die Druckrolle antreibende Schraube kann dem alten Schraubstock entnommen werden.

Übrigens: Eine Alternative zum Schraubmechanismus ist ein Wagenheber jeglicher Art. Es wird Ihnen erlauben, einen enormen Aufwand mit minimalem Kraftaufwand zu entwickeln.

• Als Bett ist es besser, ein Segment eines Kanals geeigneter Größe zu verwenden. Die Biegekraft des Bettes wird sehr groß sein; Ein geschweißter Rahmen aus einer Ecke oder einem dünnen Rohr kann einfach umgebogen werden.

Fazit

Wir hoffen, dass das Material, das dem Leser zur Verfügung gestellt wird, ihm helfen wird, ein Werkzeug nach seinem Geschmack auszuwählen oder herzustellen. In diesem Artikel finden Sie wie immer weitere thematische Informationen. Erfolge!
