Rohrhalter: unsichtbarer, aber sehr notwendiger teil des

Zuverlässigkeit und Haltbarkeit von Rohrleitungen hängen nicht nur von der Qualität und Dichtheit der Verbindungen ab, sondern auch von der Stärke der Befestigung einzelner Teile an der Wand oder am Boden. Durch die Verwendung der richtigen Schlauchschellen können Sie Zerstörung, Vibration und Verzug des fertigen Systems vermeiden.

Die in diesem Material enthaltenen Anweisungen ermöglichen Ihnen die Auswahl und den Kauf der am besten geeigneten Vorrichtungen für Ihr Sanitär- oder Sanitärsystem.

Konstruktionsmerkmale von Verbindungselementen

Schlauchschellen

Diese Produkte werden zur Befestigung an der Wand, dem Boden oder der Decke der Rohrleitungen des Abwassersystems verwendet. Darüber hinaus hat das gleiche Design einen Abflussrohrhalter.

Mit der Klemme können Sie die einzelnen Teile fest fixieren und gleichzeitig das Design vor Belastung und linearer Verformung schützen.

Das Befestigungselement besteht aus drei Hauptelementen:

• runde oder halbrunde Form binden;
• die Klammer, um ein Rohr zu fixieren
• Verschluss, mit dem der Artikel in der Wand befestigt wird.

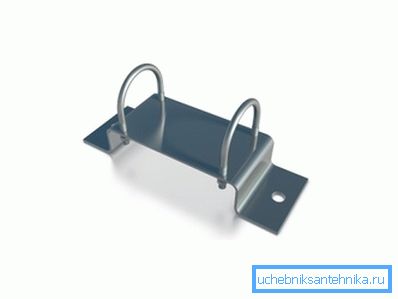

Beachten Sie! Es gibt Befestigungsklammern mit komplexerer Form. Ein Rohrhalter K939 ist beispielsweise eine Metallplatte mit komplexer Form, die mit zwei halbrunden Haltern ausgestattet ist. Diese Form des Details ist für die Installation an Säulen oder Wänden mit komplexer Konfiguration erforderlich.

Das Material für den Estrich besteht normalerweise aus Kunststoff oder Metall:

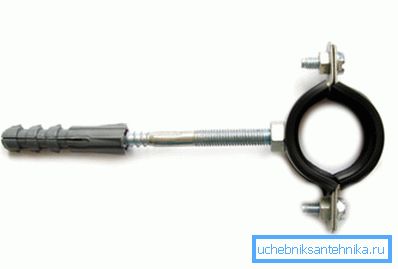

1. Metallband - ist ein geteiltes Element, bestehend aus Ober- und Unterteil, die miteinander verschraubt sind. Es gibt auch einen dekorativen, verchromten 25-mm-Rohrhalter, der zur Befestigung von Wasserrohren über der dekorativen Wandverkleidung dient. Metallklammern sind häufig mit Gummidichtungen ausgestattet, die die Rohrschwingungen während des Betriebs dämpfen, wodurch der Geräuschpegel reduziert wird. Bolzen werden verwendet, um die beiden abnehmbaren Elemente der Klammer zu verbinden. Der dekorative Halter für Rohre 20 mm und 25 mm ist mit einem speziellen Kopf ausgestattet, der das attraktive Erscheinungsbild dieser Elemente nicht beeinträchtigt.

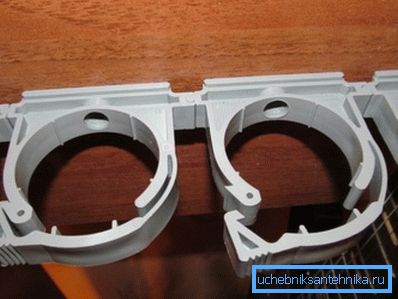

1. Der Kunststoffhalter kann entweder abnehmbar (mit Riegeln fixiert) oder einteilig (U-förmig) sein.. Im letzteren Fall wird das Rohr einfach bis zum Anschlag in das Befestigungselement eingeführt. Ein solches System ermöglicht die Herstellung von Klemmen für Teile mit komplexer Form. Beispielsweise kann eine Halterung für ein Ovalrohr vollständig aus Kunststoff hergestellt werden.

Die Montagebaugruppe befindet sich an der Unterseite des Teils.

Es gibt auch mehrere Varianten:

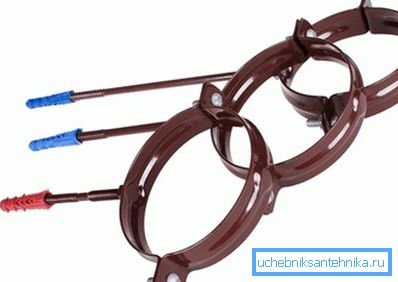

• T-förmig - die Befestigung erfolgt mit einem Dübel- oder Schraubenteil (Schraube oder Dübel);
• L-Form - das Befestigungselement ist um 90 Grad gebogen.

Arten von Verbindungselementen

Es gibt solche Arten von Befestigungselementen:

Unabhängig von der Art der Klemme werden die Befestigungselemente in zwei Haupttypen unterteilt:

1. Zäh Dafür werden Crimp- oder Stützverschlüsse verwendet. Sie werden an der Glocke eines Abwasserrohrs, einer Kupplung oder eines anderen Formteils installiert. Die Hauptaufgabe besteht darin, Haltbarkeit und Zuverlässigkeit an der Kreuzung zu gewährleisten.
2. Schwimmend Hier müssen Sie Handbücher installieren und Verriegelungsarten unterstützen. Der Durchmesser des Estrichs muss größer sein als die Abmessungen der Rohrleitung. In diesem Fall können die Details des Kanalnetzes in Längsrichtung verschoben werden, wodurch ein Temperaturverzug des Entwässerungssystems vermieden wird.

Tipp! Um Verformungen zu vermeiden, muss das Abwassersystem korrekt installiert werden. Insbesondere beim Einführen des glatten Endes eines Rohres in die Muffe des anderen Rohres sollte ein geeigneter Abstand von 1 cm vorgesehen werden.

Merkmale der Montage von Rohrhalterungen

Bei der unabhängigen Installation des Abwassersystems sollten Sie bestimmte Regeln beachten.

Andernfalls sind Unfälle möglich, deren Kosten die Befestigungskosten weit übersteigen.

1. Die Installation eines häuslichen Abwasserentsorgungssystems in einem beheizten Raum sollte mit festen Befestigungen erfolgen, die an Verbindungsstellen und Armaturen angebracht sind. In diesem Fall können Sie keine linearen Verformungen von Kunststoff fürchten.

1. Zum Fixieren der Abflussrohre, die zum Sammeln und Transportieren von heißem Abwasser verwendet werden (Wassertemperatur über 80 ° C), sind schwimmende Halterungen erforderlich, mit denen die lineare Ausdehnung der Rohrleitung ausgeglichen werden kann. In diesem Fall schützt das mobile Befestigungsschema die Teile vor Verzug und Zerstörung.

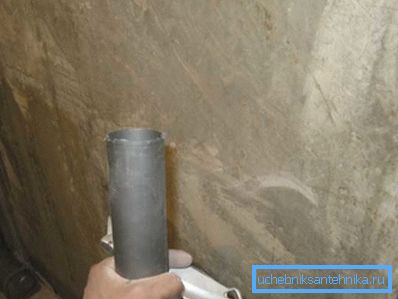

2. Vor dem Verlegen von Rohrleitungen auf allen Oberflächen wird empfohlen, eine Mittellinie anzubringen, die bei der Installation als Richtlinie dient. So können Sie vorab sicherstellen, dass die richtige Neigung eingehalten wird, um die erforderliche Länge der Teile, die Anzahl der Beschläge und die Befestigungsklammern zu berechnen. Dann werden die Führungselemente an der Wand befestigt und die Stütze und der Crimp zusammen mit den Rohren montiert.

1. Bei der Montage werden die Abwasserteile lose in die Befestigungselemente eingeführt, so dass sie in Längsrichtung verschoben werden können. Die endgültige starre Fixierung kann erst nach Abschluss des Montagevorgangs des Gesamtsystems durchgeführt werden.
2. Der Abstand zwischen den einzelnen Montageeinheiten wird anhand der Anzahl der Formteile berechnet. Wenn ein langer Rohrabschnitt vorhanden ist, der nicht mit Hähnen, Kupplungen, Revisionen usw. ausgestattet ist, sollte die Stufe zwischen benachbarten Befestigungselementen nicht mehr als 2 Meter betragen.

Tipp! Die zuverlässigste Methode, Rohrleitungen zu befestigen, besteht darin, sie in einer Beton- oder Steinmauer zu ummauern. Klammern - nur ein Kompromiss und eine günstigere Lösung.

Fazit

Die sorgfältige Befestigung von Teilen der Rohrleitung an der Wand garantiert nicht nur Zuverlässigkeit, sondern auch den Komfort beim Betrieb des Kanalnetzes. Die langen, nicht fixierten Bereiche vibrieren stark und machen unangenehme Geräusche.

Weitere Informationen zur Installation des Kanalnetzes finden Sie im Video in diesem Artikel.
