Rohrhähne und andere werkzeuge zum manuellen einfädeln

Was für ein Werkzeug ist ein Rohrhahn? Wie unterscheidet sich die Platte von der Stanzform und unterscheidet sich das Rad von der Ratsche? Wie kann man mit den eigenen Händen den Innen- oder Außenfaden schneiden? In welchen Fällen werden Gewindeanschlüsse für die Wasserversorgung bevorzugt und wann - geschweißt? In dem Artikel werden wir versuchen, diese Fragen zu beantworten.

Definitionen

Zuerst definieren wir die Terminologie:

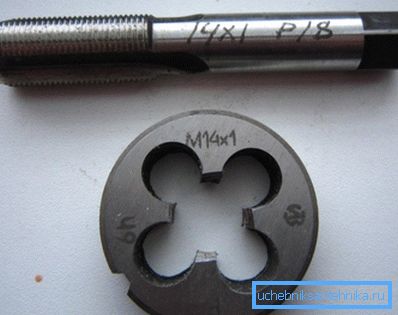

• Der Gewindebohrer ist ein Gerät zum Schneiden und Fegen (Reinigen von Riefen, Rost usw.) von Innengewinden. In unserem Fall - Pipe.

Nützlich: Das Rohrgewinde unterscheidet sich vom metrischen Gewinde dadurch, dass seine Größe nicht durch den tatsächlichen Durchmesser der Stege oder Hohlräume, sondern durch den bedingten Durchgang (DU) des angebrachten Rohrs oder der Armatur charakterisiert wird.

• Werkzeug mit Außengewinde, hergestellt in Form einer Hartmetallmutter mit Öffnungen zur Spanabnahme.
• Klupp unterscheidet sich von der Platte dadurch, dass es aus mehreren separaten Sektoren besteht. Warum brauchst du das? Tatsache ist, dass Hartlegierungen und Schnellarbeitsstähle, die bei der Herstellung von geriffelten Werkzeugen verwendet werden, mehr als teuer sind. Festigkeit und Härte sind nur für die Stege erforderlich, die den Faden direkt abschneiden. Der Rest der Platte vereint nur wenige Grate. Im Falle eines Würfels wird diese Funktion auf den Halter übertragen.

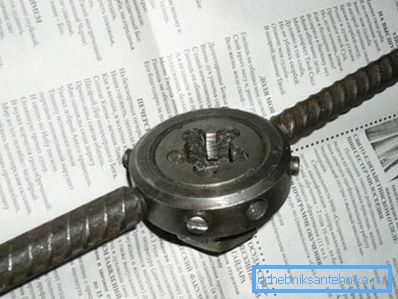

• Vorotok - Rahmen für das oder die Gewindebohrer, ausgestattet mit einem Griffpaar, als Hebel. Ermöglicht das Schneiden des Fadens ohne Extras.

• Der Halter (Dorn) ist einfach ein runder oder sechseckiger Knopf ohne Griffe.. Warum ist es nötig? In der Praxis sind Rohrleitungen nicht ungewöhnlich, wenn der Faden nicht in einen Schraubstock oder eine Klammer geschnitten werden muss, sondern direkt am Liner oder Steigrohr an der Wand. Die Griffe verhindern, dass sich das Werkzeug dreht, und der Dorn kann mit einem normalen Gasschlüssel gedreht werden.

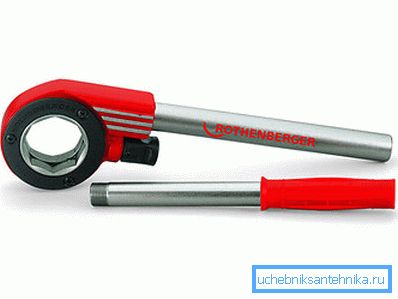

• Ratsche - Kurbel mit einem Griff, Doppelkörper und Rückwärtskupplung. Er erlaubt Ihnen auch, den Faden gegen die Wand zu schneiden. Im Gegensatz zu dem Dorn, auf dem der Gasschlüssel einen Teaser verlässt, erleidet die Ratsche während der Arbeit keinen mechanischen Schaden, und es ist viel praktischer, sie zu verwenden.

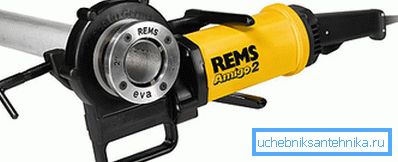

Es ist merkwürdig: Im Handel finden Sie elektrische Verschlussschrauben für Rohre, sodass Sie ohne körperlichen Aufwand auskommen müssen. Das Rohr wird mit einem eigenen Klemmwerkzeug geklemmt; Das Schneidwerkzeug wird von einem leistungsschwachen Elektromotor über ein Getriebe angetrieben. Das Tool ist sehr praktisch zu bedienen, aber sein Preis - von 20 bis 80 Tausend Rubel - macht den Kauf nur für Profis sinnvoll.

Ausführliche Beschreibung

Tippen Sie auf

Äußerlich ähnelt das Werkzeug einem gewöhnlichen Bolzen, der nicht mit einer Kappe endet, sondern mit einem kurzen Vierkantschaft. Durch den Anfang des Gewindes wird die Größe der Stege reduziert, was den reibungslosesten Einstieg mit minimalem Aufwand gewährleistet. Der Hahn ist mit Längsnuten ausgestattet, die Späne umleiten.

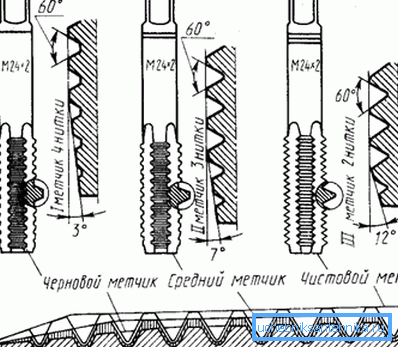

Beim Schneiden von Gewinden werden in der Regel zwei oder sogar drei Werkzeuge verwendet. Beim Schneiden eines halben Zoll-Gewindes passiert die zukünftige Kupplung (gebohrtes zylindrisches Werkstück) zunächst einen groben Rohrzapfhahn 1: 2 und wird dann fertiggestellt. Beim Schneiden in einem Durchgang erhöht sich der Werkzeugverschleiß und die Qualität des Gewindes ist wesentlich schlechter.

Würfel

Abgesehen von der Tatsache, dass dieses Werkzeug für das Außengewinde ausgelegt ist, unterscheidet sich die Platte durch ein anderes Merkmal vom Gewindebohrer: Der Gewindegang wird in einem Durchgang geschnitten.

Wie sieht ein Würfel aus? Wenn ein 1: 2-Rohrgewindebohrer wie eine Schraube mit anderthalb Zoll aussieht, ähnelt die entsprechende Matrize vorhersagbar einer halben Zoll-Hartmetallmutter. Sie unterscheidet sich von einer gewöhnlichen Mutter durch ein Gewinde mit demselben glatten (konischen) Ansatz und mehreren Durchgangskanälen für Späne.

Nützlich: Einlauf (konischer) Teil der Platte hat eine Länge von 2-3 Umdrehungen; Gesamtstärke entspricht 8 bis 10 Umdrehungen.

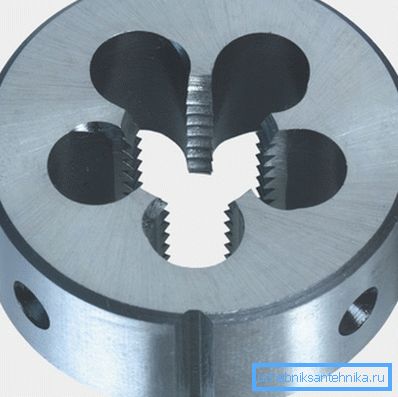

Auf der äußeren zylindrischen Oberfläche der Matrize befinden sich mehrere konische Vertiefungen, an denen die Schrauben befestigt sind, die sie im Halter halten.

Klupp

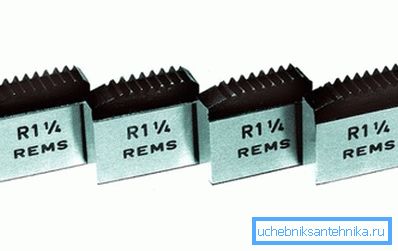

Wir haben den grundlegenden Unterschied zu einer Matrize bereits beschrieben: Die Schneidezähne werden nur mit einem Dorn befestigt und können sich verändern, wenn sie unabhängig voneinander beschädigt werden.

Für einen potenziellen Käufer ist es nützlich, nur eine Subtilität zu kennen: Wenn der Außendurchmesser der Matrize streng durch GOST 9740-71 reguliert wird, nach dem sie hergestellt werden, können die Schneiden der Schneckenmatrize eine andere Form haben und auf unterschiedliche Weise befestigt werden.

Beim Kauf eines Ersatzteils ist es besser, die Produkte des gleichen Herstellers zu beachten, die den Dorn hergestellt haben. Ansonsten ist eine Situation möglich, in der die Schneidezähne einfach nicht einrasten.

Rohrfäden

Informationen über Rohrgewinde haben für einen Schlosser im Allgemeinen keinen großen praktischen Wert.

Zu Bildungszwecken stellen wir jedoch einige interessante Fakten vor.

• Es gibt zylindrische und konische Rohrgewinde. Alle Sanitäranlagen sind für die Verwendung zylindrischer Gewinde ausgelegt, und die Verjüngung wird hauptsächlich in Hochdruckleitungen verlangt.
• Bei Durchmessern über 6 Zoll werden Rohre mit Flanschen verschweißt oder verbunden.
• Trotz der großen Streuung der Nenndurchmesser bietet GOST 6357-81 beim Schneiden von zylindrischen Rohrgewinden nur vier Gewindesteigungen.

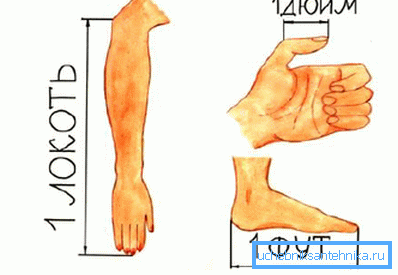

Referenz: Englischer Zoll ist 2,54 cm. Dementsprechend ist ein Rohrgewindebohrer von 2 1: 2 für Gewinde geeignet, die für Rohre mit einem bedingten Durchgang von 2,5 x 2,54 = 6,35 cm (63 mm) geeignet sind.

• Die Bindung von Nenndurchmessern von Rohrgewinden an das metrische Messsystem wird ebenfalls durch die oben genannte Norm geregelt. Hier ist eine Liste einiger Größen:

Fädeln oder schweißen

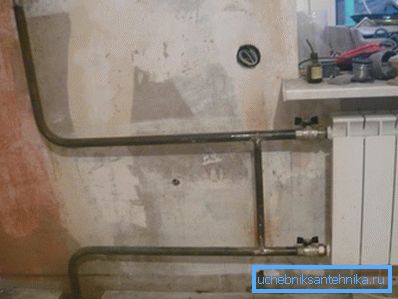

Riser und Liner-Heizsysteme sowie die Wasserversorgung haben einen Nenndurchmesser von deutlich weniger als 6 Zoll. Dementsprechend können zum Einbau von Compounds als Schweiß- und Gewinde verwendet werden.

Offensichtlich wird weniger Zeit auf die Schweißseite verbracht: Ein erfahrener Schweißer verbringt nicht mehr als 10 Minuten mit einer Stoßfuge. Das Einfädeln, Montieren und Abdichten der Verbindung erfordert mindestens dreimal so lange mit einem spürbar höheren Aufwand.

Wenn sich Gewindeanschlüsse rechtfertigen:

• Wenn Sie Probleme beim Transport des Werkzeugs haben. Es ist deutlich einfacher, eine Platte mit einem Halter und einem Gasschlüssel mit den öffentlichen Verkehrsmitteln als ein Elektroschweißgerät an die Datscha zu bringen, und noch mehr - ein Zylinderpaar und ein Satz Schläuche mit Brenner.
• Falls erforderlich, machen Sie die Verbindung zusammenlegbar. Ein typischer Fall ist ein Sgon nach einem Ventil an einer Stahlwasserleitung. Früher oder später muss das Ventil ersetzt werden, und die Rohre müssen von mineralischen Ablagerungen gereinigt werden. Die Fähigkeit, diese Arbeit ohne Schweißen durchzuführen, ist ein entscheidender Vorteil.

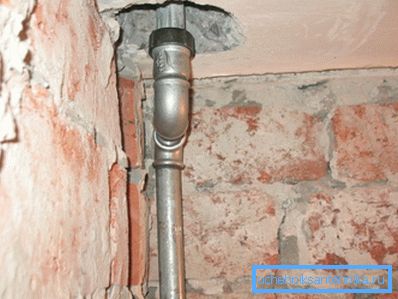

• Schließlich haben die Gewinde keine Alternativen, wenn für die Installation von Kommunikationen verzinkte Rohre verwendet werden. Tatsache ist, dass die Schweißnaht die dünne Zinkschicht durchbricht, was das Verzinken unbrauchbar macht: Korrosion zerstört den Nahtbereich mit der gleichen Geschwindigkeit wie bei der Verwendung von VGP-Rohren aus schwarzem Stahl. Mit den Fäden ändert sich die Situation jedoch radikal: Die Zinkschicht bleibt erhalten, so dass sich die Ressource der Pipeline um ein Vielfaches erhöht. Der Autor musste die verzinkten Heiztürme öffnen, die nach einem halben Jahrhundert in Betrieb waren. Wenn die oberste Mehrschichtlackierung den Zustand der Rohre nicht beurteilt, zeigt die interne Untersuchung, dass sie sich nicht von neuen unterscheidet.

Wie schneide ich einen Faden ab?

Intern

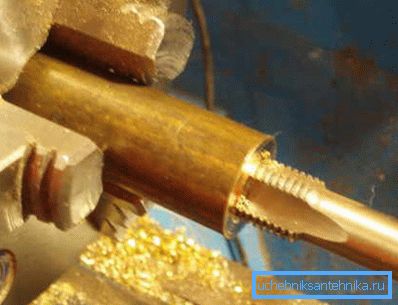

Nehmen wir an, wir haben einen gebohrten Stahlbolzen für eine 32 mm (1 1/4 Zoll) DU-Stahlkupplung. Wir müssen daraus eine fertige Kupplung machen.

Wie mache ich diesen Job?

1. Spannen Sie das Werkstück in einer speziellen Klemme mit einem rautenförmigen Lumen zwischen den Backen.

Achtung: In diesem Fall ist es nicht wünschenswert, einen Schraubstock zu verwenden. Komprimiert von beiden Seiten des Werkstücks wird verformt, wird Ovalität.

1. Wir setzen den groben Rohrhahn 1 1: 4 Zoll in den Knopf.
2. Schmieren Sie die Innenfläche des Werkstücks. Schmierung verringert den Widerstand beim Schneiden und verringert die Wahrscheinlichkeit des Ritzens. Welche Art von Schmiermittel ist zu verwenden: Öl für Nähmaschinen, Autol, Fett und sogar Dieselkraftstoff sind für unsere Zwecke gleichermaßen geeignet.
3. Wir positionieren die Verjüngung streng entlang der Achse der zukünftigen Kupplung, drücken sie mit maximaler Kraft darauf und drehen sie, ohne die Positionierung zu stören und ohne den Druck zu lockern. Das Schneiden ohne Drücken des Gewindebohrers ist nur nach 2-3 Umdrehungen möglich. Wenn Sie die Kraft früher schwächen, wird die erste Saite abgerissen.
4. Nachdem Sie die Kupplung mit einem groben Klopfen passiert haben, entfernen Sie den Knopf und entfernen Sie ihn von der anderen Seite. Wiederholen Sie den Vorgang mit mittleren und feinen Wasserhähnen.

Was tun, wenn Sie nur den üblichen Griff haben:

1. Sie klemmen den Schaft des Hahns fest.
2. Der Barren wird mit einem Gasschlüssel (Rohrschlüssel) festgeklemmt und sitzt an seinem Eingang.
3. Weitere Operationen sind mit den oben beschriebenen identisch.

Nützlich: Wenn der Gewindebohrer nur zum Einfädeln gebrauchter Formstücke verwendet wird, reicht es aus, nur ein Endbearbeitungswerkzeug in Ihrer Sammlung zu haben.

Im Freien

Hier beinhaltet die Anleitung zum Gewindeschneiden die Vorbereitung des Ansatzes für die Platte. Damit das Schneiden keine übermäßig große Klemmkraft erfordert, sollte eine Fase von der Außenseite des Rohrs in einem Winkel von etwa 30 Grad zu seiner Achse geschnitten werden.

Überlegen Sie, wie Sie im Feld sozusagen einen Anruf vorbereiten können:

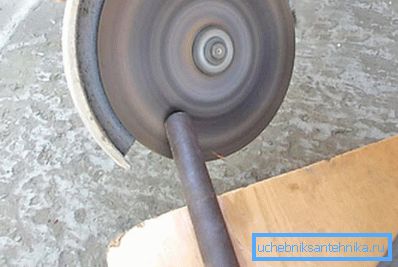

• Wischen um die Kante der Rohrschleifmaschine mit einem Kreis auf dem Metall.

• Dieselbe Arbeit mit einer Handdatei erledigen.
• Wenn kein Werkzeug vorhanden ist, kann die Rohrkante mit etwas Geschick einfach mit einem Gasschlüssel zusammengedrückt werden. Die Hauptfeinheit dieser Operation besteht darin, sie nicht zu übertreiben und der Pfeife keine Ovalität zu geben.

Was als nächstes zu tun:

1. Die Außenfläche der Rohrkante ist wieder verschmiert.
2. Die Platte wird gegen die Endfläche streng senkrecht zur Längsachse des Rohres gedrückt. Die Klemmkraft bleibt erhalten, bis 2-3 vollständige Umdrehungen gemacht werden.
3. Als nächstes geht es um einfache mechanische Arbeit: Eine Matrize wird entlang eines Rohrs so lange getrieben, bis ein Gewinde der erforderlichen Länge erhalten wird. Stark erhöhte Resistenz bedeutet, dass die Chips abgenutzt werden. In diesem Fall wird die Platte um eine Umdrehung zurückgefahren, die Späne werden entfernt und die Oberfläche wird nachgeschmiert.

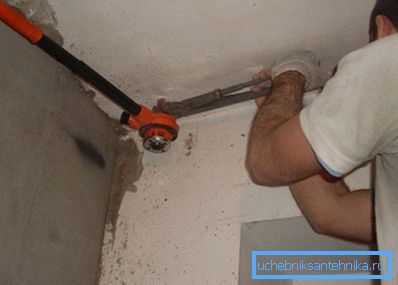

Beim Einfädeln eines Außengewindes direkt auf die Steigleitung oder den Liner gibt es eine Subtilität. Das Rohr, an dem der Faden geschnitten wird, wird zwangsläufig vom Gasschlüssel gehalten, so dass die auf ihn ausgeübte Kraft das beim Schneiden auftretende Drehmoment ausgleicht.

Tatsache ist, dass es viel einfacher ist, den Liner von der Batterie des Nachbarn oder die Batterie des Nachbarn abzureißen, als es den Anschein hat: Mit dem Hebel können Sie sehr viel Kraft aufwenden. Zudem lässt der Zustand der Rohre selbst im alten Wohnungsbestand oft zu wünschen übrig.

Fazit

Wir werden uns mit den Werkzeugen für das manuelle Einfädeln und der Prozesstechnologie vertraut machen. Wie üblich bietet das Video in diesem Artikel dem Leser zusätzliche Informationen. Erfolge!
