Rohrbiegemaschine: wie lassen sich produkte schnell und

Bei der Installation eines neuen Heizungs- oder Sanitärsystems oder bei Reparaturen ist es häufig erforderlich, das Rohr in einem bestimmten Winkel zu biegen. Eine stationäre Maschine in die Fabrik zu bringen, ist zu teuer und braucht viel Zeit.

Im Folgenden wird die Technologie zum Biegen von Rohren aus verschiedenen Materialien im häuslichen Umfeld beschrieben.

Arten von manuellen Rohrbiegemaschinen

Tragbare Rohrbiegemaschinen zum Biegen von Rohren werden je nach Arbeitsweise in solche Typen unterteilt.

Maschinendesign

1. Armbrustanaloga. Sie verwenden eine spezielle Form (Muster), die für Produkte mit unterschiedlichen Abschnitten bestimmt ist.
2. Federzubehör. Bei der Verwendung wird eine Feder in das Produkt eingesetzt, die dazu beiträgt, Aluminium-, Kunststoff- und Metallkunststoffrohre zu biegen, ohne zu belasten.

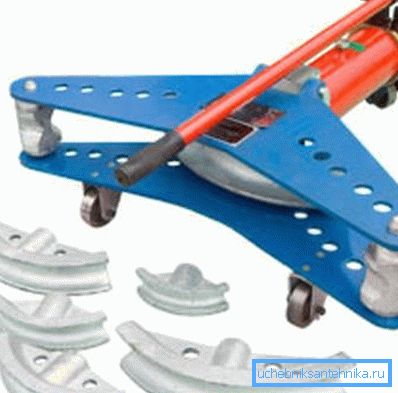

3. Segmentgeräte. Das Biegen erfolgt in diesem Fall mit Hilfe entfernbarer Segmente, die das Produkt um sich ziehen. Die Maschine verfügt über eine Reihe von Vorlagen, um verschiedene Radien zu erstellen.
4. Dorn zum Biegen von Rohren können Sie dünnwandige Elemente bearbeiten und kleine Radien erstellen.

Durch die Art des Laufwerks werden folgende Geräte hergestellt.

1. Muskuläre (manuelle) Maschinen werden zur Bearbeitung von Rohren mit einem kleinen Abschnitt aus NE-Metallen, Stahl und Kunststoff verwendet.

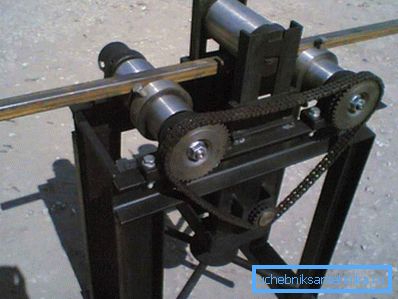

2. Hydraulische Vorrichtungen ermöglichen das Biegen von Produkten mit einem Durchmesser von bis zu 70/75 mm.
3. Elektromechanische Gegenstücke garantieren genaue Winkel und Radien der Rohrbiegung. Sie eignen sich für Produkte aller Durchmesser.

Beachten Sie! Für Lebensbedingungen optimale Handwerkzeuge. Es biegt Kupfer-, Aluminium-, Stahl- und Metallkunststoffrohre mit einem Durchmesser von 10 bis 25 mm.

Wie man ein Rohr mit einem manuellen Gerät biegt

Unten ist ein Verfahren zum Biegen von Rohren unter Verwendung einer Segmentvorrichtung.

1. Stellen Sie den gewünschten Drehwinkel am Werkzeug ein.
2. Halten Sie es in einem Schraubstock oder nehmen Sie es in Ihre Hände.
3. Setzen Sie den Schlauch in die Halterung ein.
4. Beginnen Sie, den Griff auf den gewünschten Zustand des Elements zu reduzieren.

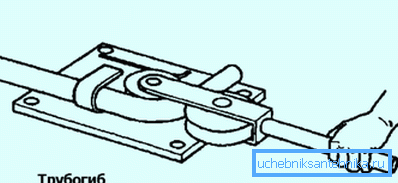

Noch komfortabler für das Biegen dünner Rohre in kaltem Zustand ist die nach ihrem Erfinder benannte Volnova-Maschine.

1. Legen Sie Ihr eigenes Element zwischen die Rollen, so dass sich eine Seite in der Klammer befindet.
2. Drehen Sie den Riemen mit dem Griff um die Rolle. Es wird sich nicht bewegen, bis die gewünschte Falte erreicht ist.
3. Bringen Sie den Griff wieder in seine ursprüngliche Position.
4. Nehmen Sie den Gegenstand heraus.
5. Klemmen Sie die lange Seite in die Klemme.
6. Biegen Sie die kurze Seite des Produkts.

Biegen von Metall-Kunststoff- und Aluminiumrohren

Das Biegen von Alumoplastik-Rohren tritt meistens für Wendungen von „warmen Böden“ auf.

Es sollte beachtet werden, dass pro 1/2 der gebogenen Zentimeter nicht mehr als 15 ° betragen sollte.

Spezielle Federn

Die Weichheit von Metall und Kunststoff ist in den meisten Fällen ein Vorteil von Rohren. Manchmal wird es jedoch zu einem Minus. Zum Beispiel, wenn Produkte entlang Radien gebogen werden müssen, die ungefähr ihrem Querschnitt entsprechen. Ein kleiner Biegeradius führt häufig zum Bruch des Elements.

Dies führt zu einer starken Verengung des Querschnitts und damit der Durchgängigkeit der Rohre. An der Bruchstelle werden die äußeren und inneren Schichten des Produkts teilweise zerstört.

In manchen Fällen führt dies zu einer Beschädigung der Verstärkungsschicht und dem Zerreißen der Rohrwand.

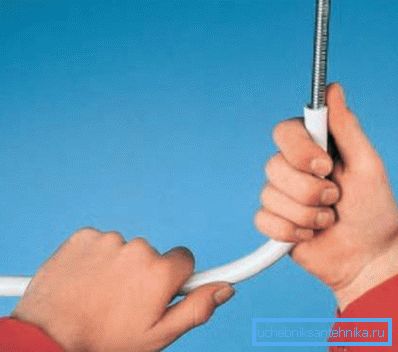

Beachten Sie! Die beschriebenen Probleme können gelöst werden, wenn zum Biegen von Metall-Kunststoff-Rohren eine Feder verwendet wird. Diese Vorrichtung gewährleistet eine gleichmäßige Biegung des Produkts, ohne dass es über den gesamten Wenderadius knittert.

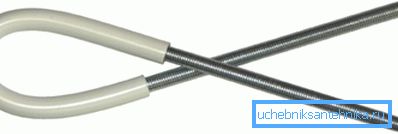

1. Federn werden paarweise hergestellt: Das Gerät vereint die inneren und äußeren Teile. Für jeden Rohrdurchmesser entsteht ein eigenes Paar.
2. Die Anweisung empfiehlt die Auswahl von Federn aus flachem und nicht rundem Draht. Eine solche Vorrichtung wird den Innenraum von Produkten aus weichem Polyethylen weniger zerstören.
3. Das Innere der Vorrichtung hat ein konisches Ende. Dies vereinfacht die Bewegung in den Falzbereich. Die andere Seite der Feder hat eine Schleife.
4. Ein Draht oder eine Schnur haftet daran, mit deren Hilfe das Gerät nach Gebrauch herausgezogen wird.
5. Die äußere Feder an einer Seite hat eine Verlängerung, die wie ein Trichter aussieht. Es soll die Bewegung des Werkzeugs in den Biegungsbereich erleichtern.

Arbeiten Sie mit dem Gerät

Rohre aus Metall-Kunststoff haben eine geringe Steifigkeit.

Diese Eigenschaft vereinfacht das Biegen.

1. Nachdem Sie das Rohr in den gewünschten Winkel gebogen haben, können Sie es etwas zurücknehmen. So lösen Sie die innere Feder und entfernen sie ruhig, ohne die Polymerinnenschicht des Produkts zu zerstören.
2. Die Position des Geräteinneren kann nicht visuell überprüft werden. Daher sollten Sie der Länge des daran befestigten Drahtes folgen. Dieser Parameter + die Länge der Feder selbst ist gleich dem gewünschten Abstand vom Rohrende zum Knickpunkt.
3. Alumoplastik sollte nicht sofort gebogen werden, sondern mit Hilfe einiger schaukelnder Bewegungen. Dadurch wird sichergestellt, dass das Innere des Kunststoffs nicht zögert und gleichmäßig entlang des Biegeradius verteilt wird.

Biegen von Stahlrohren

Das Stahlelement kann nicht nur die werksseitige Vorrichtung zum Biegen von Rohren biegen.

Es gibt "beliebte" Arten der Artikelverarbeitung.

1. Sichern Sie den Artikel in einem herkömmlichen Schraubstock.

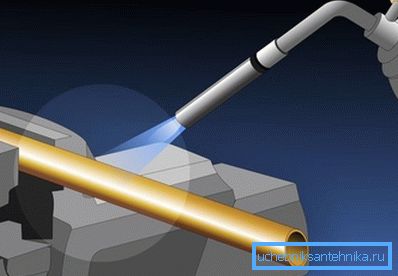

2. Erhitzen Sie die Falte mit einem Gasheizkörper.
3. Sie können mit dem gewünschten Winkel des Produkts beginnen.

Beachten Sie! Sie können herausfinden, ob das Rohr durch seine Farbe ausreichend erhitzt ist. Wenn er scharlachrot wurde, ist es Zeit zu handeln. Es ist zu beachten, dass die Heizmethode für verzinkte Produkte nicht anwendbar ist.

Ein wenig darüber, wie man ein profiliertes Rohr (quadratische, rechteckige Form) mit einem kleinen Querschnitt biegt.

1. Das Element schleifen
2. Schließen Sie die Enden mit Holzstiften.
3. Ersetzen Sie die Stützen unter beiden Seiten des Rohrs.
4. Beginnen Sie sanft mit einem Gummihammer in der Mitte des Elements, um ihm die gewünschte Form zu geben.

Biegen von festen Kunststoffrohren

Geräte zum Biegen von Kunststoffrohren können auch durch eine einfache Vorrichtung ersetzt werden.

1. Machen Sie einen Rahmen aus der Faserplatte, um dem Element die gewünschte Form zu geben.
2. Das Werkstück mit Schmirgelpapier schleifen.
3. Machen Sie auf der Formmaschine eine Silikonhülle für das Kunststoffteil. Es ist erforderlich, das Rohr auf dem Dorn zu befestigen und das Produkt vor Beschädigung zu schützen.
4. Führen Sie das PP- oder PE-Rohr in die Schale ein.
5. Sichern Sie es in der Laube.
6. Das resultierende Design wurde auf der Formmaschine festgelegt.
7. Nach dem Erwärmen wird der Kunststoff weich und setzt sich auf dem Dorn ab, wodurch die gewünschte Form erhalten wird.
8. Warten Sie 10/12 Minuten.
9. Nehmen Sie das Produkt aus dem Design und lassen Sie es vollständig abkühlen.

Der Preis für eine solche genaue Verarbeitung ist sehr gering.

Fazit

Nachdem Sie die erhaltenen Informationen gemeistert haben, lernen Sie, wie Sie die Lebensbedingungen der Pfeife biegen können. Sie können aus verschiedenen Materialien bestehen und einen unterschiedlichen Durchmesser haben. Das Video in diesem Artikel hilft Ihnen, die Feinheiten des Prozesses zu verstehen.
