Rohrbiegemaschine oder maschine zum rollen eines

Der Erwerb eines privaten Hauses oder eines Grundstücks ist selten mit dem Wunsch verbunden, das Wochenende passiv zu verbringen. Es wird einige Zeit dauern, und ein mit Polycarbonat bedecktes Gewächshaus wird auf dem Grundstück erscheinen, und über der Veranda des Hauses wird ein schickes Visier angebracht, das vor Regentropfen und der sengenden Sonne schützen kann.

Der Rahmen für solche wichtigen und notwendigen Strukturen wird zum Rahmen aus gebogenen, geformten Rohren. Um eine Kurve mit einem bestimmten Radius und einer bestimmten Form zu erhalten, ist ein Rohrbieger erforderlich. In diesem Artikel werden wir darüber sprechen, wie man eine ähnliche Maschine zum Rollen von Rohren herstellt, ohne die der Hausmeister dies nicht tun kann.

Was ist ein Rohrbieger und warum ist er notwendig?

Eine Maschine zum Walzen eines Profilrohrs oder einer Rohrbiegemaschine ist ein technisches Gerät, das zu den Werkzeugen und Mechanismen gehört, die zum Bearbeiten von Walzprodukten verwendet werden. Damit können Sie das Profil der üblichen Rohrwerkstoffe in einem bestimmten Radius leicht biegen. Sein Hauptvorteil ist die Fähigkeit, eine beliebige Anzahl von Produkten mit demselben Radius zu biegen.

Beachten Sie! Gebogene Rohre können für die Installation von Rohrleitungen verwendet werden, die heißes oder kaltes Wasser transportieren, sowie für die Erstellung von Rahmen verschiedener Arten und Formen, die häufig im Bauwesen verwendet werden.

Viele fragen sich, warum Trollobib gebraucht wird. Es scheint, ein Ende der Pfeife zu verstärken und nach dem anderen zu ziehen. Aber eigentlich ist nicht alles so einfach.

Diese Methode führt zu folgenden Konsequenzen:

1. Die Unfähigkeit, den Radius zu kontrollieren;
2. Durch das Biegen des Produkts auf diese Weise entsteht eine Spannungskonzentrationszone, wodurch die Festigkeit der Struktur verringert wird.
3. Reduziertes Designleben.

Die Rohrbiegemaschine ist für den Heimwerker einfach notwendig, daher stellt sich für viele die Frage, wie hoch der Preis für eine solche Maschine ist, oder es ist klüger, sie mit eigenen Händen herzustellen.

Wie zu wählen

Wenn ein Instrument für seinen eigenen Gebrauch erworben wird, sollte sich jeder Master nach dem Grundsatz seines angemessenen Bedarfs richten.

Rat Das Werkzeug, mit dem die Rohre gewalzt werden, muss seine Funktionen ordnungsgemäß erfüllen, ohne dass der Eigentümer zusätzliche Kosten verursacht.

Kriterien für die Wahl eines Mechanismus dieser Art:

1. Laufwerkstyp Die Auswahl wird abhängig von den Abmessungen der Rohre, dem erwarteten Arbeitsaufwand und der Nutzungsintensität des Werkzeugs getroffen.
2. Maximale geometrische Parameter der bearbeiteten Profilprodukte;
3. Das Funktionsprinzip der Maschine hängt von den Besonderheiten der durchgeführten Vorgänge ab.

Ein weiterer wichtiger Faktor ist die Größe der Maschine selbst. Je nach Position auf dem Desktop oder in einer separaten Ecke können Sie ein stationäres Multitool auswählen.

Rohrbiegevorrichtung

Der Hauptzweck dieser Art von Werkzeug ist das Walzen eines geformten Rohrs, d. H. Es gibt dem Rohling die gewünschte Form.

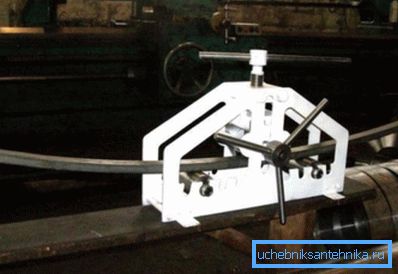

Unter den Heimwerkern ist die Maschine mit drei Rollen und manuellem Antrieb am häufigsten. Bei einer solchen Einheit handelt es sich um eine dreieckige Konstruktion mit drei Rollen, deren Breite dem Querschnitt des Werkstücks entspricht.

Die am Fuß der Struktur befindlichen Rollen sind mittels Kettenantrieb miteinander verbunden. Die obere Walze ist Teil eines Schraubenmechanismus mit einer Schraubzwinge oder Presse.

Diese obere Walze kann sich in vertikaler Richtung hin und her bewegen.

1. Das Rohr wird auf die unteren Rollen aufgesetzt und gegen die obere mit dem Schraubenmechanismus verbundene Rolle gedrückt.
2. Beim Drehen des Griffs erzeugt der Meister eine Ahle;
3. Ohne das Werkstück aus der Mühle zu entfernen, erhöhen wir den Druck durch Anziehen der Klemmschraube um mehrere Umdrehungen.
4. Das Werkstück wird neu gezeichnet.

Der beschriebene Zyklus sollte wiederholt werden, bis das Rohr die gewünschte Form hat.

Arten von Biegern

Trotz der Tatsache, dass das Gerät recht simpel erscheint, gibt es eine Vielzahl solcher Strukturen. Nach einigen Grundfunktionen werden sie in die folgenden Kategorien unterteilt.

Je nach Antriebsart kann die Maschine für das Profilrohr Folgendes sein:

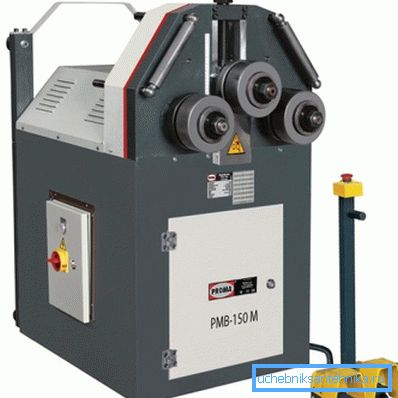

• Elektromechanik. Der Antrieb für eine solche Vorrichtung ist ein herkömmlicher oder Schrittmotor. Darüber hinaus ist die übliche Verbindung durch das untere Getriebe möglich, wodurch Sie die aufgebrachten Kräfte rechtzeitig dehnen können, um eine qualitativ hochwertige Biegung zu erreichen.

Beachten Sie! Ein Elektromotor kann eine Walzwerkzeugrolle oder ein Hebelsystem einer Dornmaschine antreiben.

• Hydraulisch. Eine leistungsfähigere Version des Designs mit manuellem Antrieb. Die Verwendung als Spannmechanismus des Hydraulikzylinders verringert die zum Biegen erforderliche Kraft;
• Manuell. Die gebräuchlichste Art von Mechanismus, die normalerweise in der Werkstatt eines jeden Meisters und eines guten Besitzers vorhanden ist.

Beachten Sie! Die Vermietung des Werkstücks und die Erzeugung eines Abtriebs wird nur durch die vom Bediener aufgebrachte Kraft erzeugt.

Nach dem Biegeverfahren können Walzwerke wie folgt klassifiziert werden:

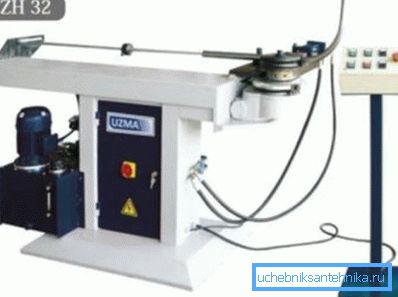

• Dornovoi - In der Regel industrielle Fertigung. Meist ist es möglich, elektromechanisch oder hydraulisch zu treffen. Die Vorteile dieser Konstruktion umfassen die qualitative Verformung mit einem kleinen gegebenen Biegeradius;

• Segmental - zum Arbeiten mit dünnwandigen Rohren aus weichen Metallarten. Wird häufig von Klempnern und Herstellern von Heizungssystemen verwendet. Besteht aus zwei Hebeln mit Halterungen für gebogene Produkte. Anstelle der Schwenkarme den Dorn mit dem gewünschten Radius einstellen. Die Biegung erfolgt in diesem Fall nach dem Einbau des Rohrs mit der Knaufmethode;
• Frühling - ist eine dichte Feder mit einem bestimmten Durchmesser, in die ein Rohr geführt wird. Für ein qualitativ hochwertiges Biegen benötigen Sie beträchtliche Erfahrung. Wird normalerweise von Klimaanlagen verwendet.

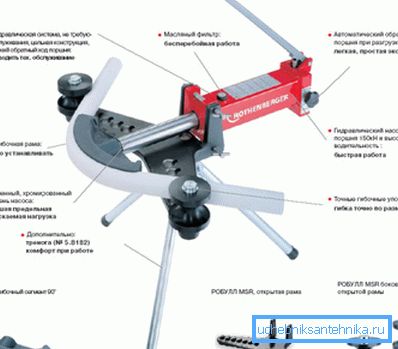

• Armbrust - wird für die Verformung von dünnwandigen Rohren aus Kupfer, Aluminium und Stahl verwendet. Es ist eine T-förmige Struktur, auf der die Rohrhalterungen befestigt sind, und in der Mitte befindet sich ein beweglicher Hebel mit austauschbaren Dornen. Wenn Sie auf den Griff drücken, wird der Hebel ausgefahren und der Ratschenmechanismus ermöglicht Ihnen, die Biegekraft schrittweise zu erhöhen.

Mach es selbst

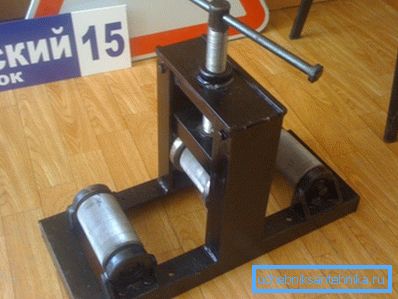

Zum Beispiel betrachten wir die Anweisungen zum Erstellen einer manuellen 3-Rollen-Einheit:

1. In der Rolle des Körpers können Sie Stahlbleche mit einer Dicke von 3 mm verwenden, auf denen wir die Markierung mit einem einfachen Stift anbringen.
2. Rollen können aus Seilrollen mit Lagern hergestellt werden;
3. Der Sitz für die Walze wird mit einer herkömmlichen elektrischen Bohrmaschine gebohrt;
4. Gegenüber der Walze ist ganz oben eine ausreichend hohe Mutter angeschweißt, die Teil des Spannmechanismus sein wird.
5. Das U-förmige Teil ist geschweißt und mit Befestigungslöchern für die Rollenschraube ausgestattet. Eine geschweißte Scheibe ist für das Anheben der Andruckrolle verantwortlich.

Abschließend

Mit den Rohren des Kaltwalzwerks können Sie Produkte verschiedener Typen und Größen effektiv biegen. Wenn Sie sich selbst bauen oder eine solche Einheit kaufen und in Ihrer eigenen Werkstatt installieren, können Sie sicher sein, dass die Konstruktion von Rahmen selbst für die bizarrsten Formen kein Problem mehr darstellt.

Mit Hilfe eines solchen Werkzeugs erstellen Sie einen Gewächshausrahmen und einen Originalschuppen sowie jede andere Konstruktion, die Sie benötigen.

Das Video in diesem Artikel zeigt Ihnen noch mehr Nuancen beim Erstellen Ihres eigenen Werkzeugs.
