Rohrbiegemaschine für profilrohr: konstruktionsmerkmale und

In diesem Artikel werden wir darüber sprechen, wie ein Rohrbieger für ein Profilrohr mit verfügbaren Materialien hergestellt wird. Darüber hinaus berücksichtigen wir die strukturellen Merkmale, die alle Rohrbiegezeichnungen für das Profilrohr vereinen.

Zunächst legen wir jedoch die Funktionsmerkmale des Geräts fest.

Anwendungsfunktionen

Es ist kein Geheimnis, dass das Profilmetallrohr ein notwendiges Baumaterial für die Installation von Objekten wie Gewächshäusern, Sommerhäusern, Vordächern usw. ist.

Natürlich ist es einfach, gebrauchsfertige gebrauchte oder neue Metallarbeiten aus einem gebogenen Profil zu kaufen, aber der Preis für einen solchen Kauf ist hoch. Sie können versuchen, die Konfiguration des hohlen Metalls mit Ihren eigenen Händen zu ändern. Dies führt jedoch zur Verformung des Produkts und genauer zum Zerquetschen seiner Wände.

Die Lösung für dieses Problem sind hausgemachte Rohrbiegemaschinen für Profilrohre. Warum selbstgemacht? Der Grund für die Wahl eines selbstgebauten Geräts liegt auf der Hand - Tatsache ist, dass eine von Hand gefertigte Maschine um eine Größenordnung stärker und haltbarer ist als das Angebot an kostengünstigen Geräten.

Das Prinzip der Vorrichtung ist einfach: Ein hohles Metall mit rechteckiger oder runder Querschnittsform wird zwischen die Wellen gelegt, deren Position entsprechend dem gewünschten Biegungswinkel variiert. Ferner werden die Wellen angetrieben, wodurch das Rohr in der erforderlichen Weise gewalzt und gebogen wird.

Ein Merkmal aller Rohrbiegemaschinen besteht darin, dass die mechanische Belastung des Werkstücks allmählich und gleichmäßig an verschiedenen Stellen verteilt wird, wodurch keine Faltenbildung der Wände auftritt.

Konstruktion der Rohrbiegemaschine

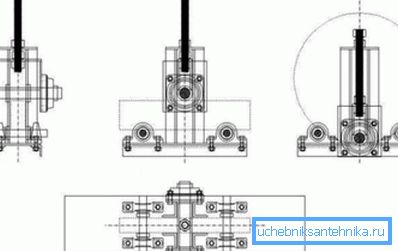

Die Zeichnungen des manuellen Rohrbiegers für ein Profilrohr können sich je nach Gerätetyp und Konstruktionsmerkmalen unterscheiden.

Verbindliche Elemente beim Bau von Modifikationen mit manuellem oder hydraulischem Antrieb sind:

• Rahmen (Rahmen), auf dem alle Komponenten montiert sind;
• untere und obere Planke;
• zwei oder mehr Rohrstopps;
• Wellen;
• Hydraulikzylinder oder Tor mit einem Griff ausgestattet.

Der Rahmen, auf dem alle Komponenten montiert sind, kann zwei Arten haben:

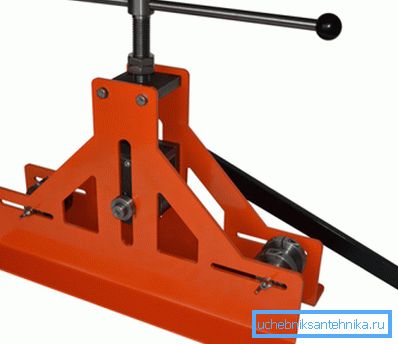

• geschlossener Typ charakteristisch für werkseitig hergestellte Geräte;

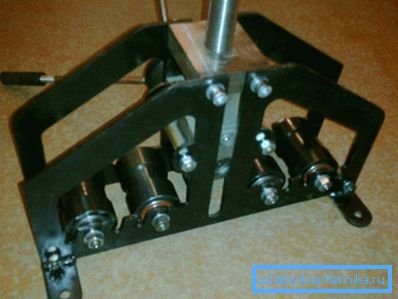

• offener Typ Aufgrund der Einfachheit des Geräts ist es typisch für die meisten improvisierten Geräte.

Wichtig: Die Bedienungsanleitung für die Wartung von Geräten mit offenem Rahmen ist um eine Größenordnung einfacher als bei ähnlichen Vorgängen an einem geschlossenen Rahmen. Im zweiten Fall ist der Betrieb jedoch sicherer, da es praktisch keine offenen mobilen Komponenten gibt.

Technologische Merkmale

Es sei gesondert darauf hingewiesen, dass es sich um unterschiedliche Wellen für Rohrbiegemaschinenprofilrohre handelt. Wenn beim Arbeiten mit Rohren mit kreisförmigem Querschnitt Wellen mit abgerundeten Kerben verwendet werden, können die Walzprofile mit Wellen mit der entsprechenden Ausschnittkonfiguration gebogen werden (siehe auch Artikel Formstücke für Kunststoffrohre - eine Übersicht der Hauptoptionen und ihrer Merkmale).

In Anbetracht der Tatsache, dass das Profilwalzen während des Biegens keine Unterstützung für Seitenwände bedeutet, können Sie Wellen verwenden, deren Breite um ein Vielfaches größer ist als die Profilbreite, was aus offensichtlichen Gründen bei der Bearbeitung von Rundrohren unmöglich ist.

Die Feinheiten der Eigenproduktion

Nachdem wir das Funktionsprinzip und die Eigenschaften des Geräts betrachtet haben, ist es an der Zeit zu entscheiden, wie Sie eine Rohrbiegemaschine für ein geformtes Rohr selbst herstellen können.

Für die Montage eines einfachen manuellen Rohrbiegers werden folgende Werkzeuge und Materialien benötigt:

• Schweißvorrichtung;
• Klammern;
• LBM "Bulgarian" mit Scheiben zum Schneiden von Metall;
• Quadrat und Maßband;
• Schneiden von Stahlkanälen oder -winkeln (die Größe wird entsprechend den Rohrgrößen gewählt);
• ein großer Bolzen und eine Mutter mit einem geeigneten Gewinde (die beste Lösung wäre das Tor, das vollständig von einer unnötigen manuellen Presse entfernt wurde);
• 6 große eindimensionale Lager;
• dickwandiges Rohr mit einem Außendurchmesser, der dem Innendurchmesser des Lagers entspricht;
• unnötige Stahl-Pleuelstange mit Sternchen vom Fahrrad;
• zusätzliches Fahrradritzel vom Hinterrad;
• Fahrradkette.

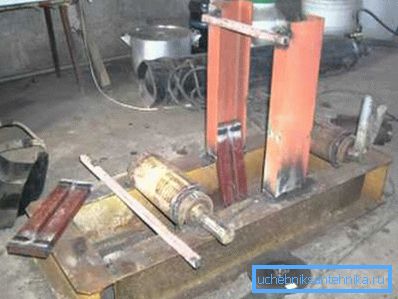

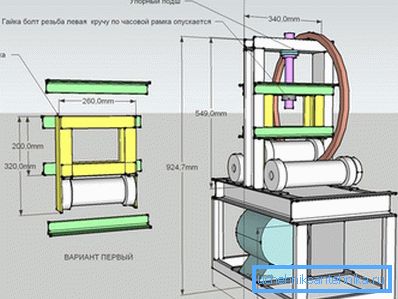

Nachdem alle Werkzeuge und Materialien vorbereitet sind, können Sie mit der Arbeit beginnen. Als Beispiel verwenden wir die folgende Zeichnung eines improvisierten Rohrbiegers für ein geformtes Rohr.

Die Montageanleitung ist einfach und besteht aus folgenden Schritten:

• Aus dem Kanal schneiden wir die Zuschnitte für die Herstellung des horizontalen Rahmens und schweißen sie zu einem massiven Rahmen. Bei einer massiven Metallplatte geeigneter Größe kann die Installation erheblich vereinfacht und beschleunigt werden.
• Billets für vertikale Führungen werden aus dem Kanal geschnitten und in eine Art "U" -förmige Guillotine geschweißt. Vertikale Führungen werden wie in der Zeichnung gezeigt an den Rahmen geschweißt.
• Im nächsten Schritt werden Lager mit dem Rahmen verschweißt. Wenn Lager dieser Konfiguration vorhanden sind (siehe Zeichnung), können Sie eine Schraubverbindung verwenden, die nicht geschweißt ist.

• In der oberen Querstange der vertikalen Führungen wird unter dem Tor ein Loch gebohrt. Eine vorzentrierte Mutter wird über das Loch geschweißt.
• In die Löcher der am Rahmen montierten Lager wird ein Rohr gesteckt, das an beiden Enden ein Ende von 2-3 cm aufweist. Wir fangen die Rohre durch Schweißen auf, so dass sie sich um ihre Achse drehen, aber nicht von einer Seite zur anderen gehen.
• Als Nächstes montieren wir aus den Lagern Rohrabfälle und kanalisieren die obere Einheit, die entlang der Führungen herunterfällt und Druck auf das gekrümmte Rohr ausübt. Die obere Ebene dieses Knotens ist so ausgelegt, dass sie am Ende des Tors anliegt und auf den gesamten Knoten Druck ausübt, um ihn zum Bett zu bewegen.

• Wir statten zwei Lager auf einer Seite des Bettes mit Kettenrädern aus, die an den Rohrenden angeschweißt sind.
• Wir befestigen die Fahrradkurbel mit der Pedalachse an einem der Sterne, der als Griff fungiert.

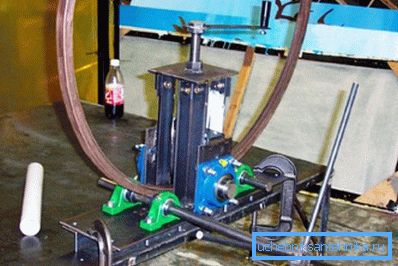

• Zwischen den Sternchen strecken wir die Kette und das Gerät ist betriebsbereit.

Wichtig: Wir haben nicht genau die exakten Größen angegeben, da diese Installationen aus dem vorhandenen Material hergestellt werden. Stellen Sie jedoch sicher, dass die Dicke des verwendeten Metalls nicht weniger als 2-3 mm beträgt.

Fazit

Jetzt wissen Sie, wie Sie einen manuellen Rohrbieger herstellen, der auf der Farm angewendet werden kann. Weitere nützliche Informationen finden Sie in diesem Artikel (siehe auch Artikel Fittings für Stahlrohre - wir analysieren alle Funktionen).
