Reparaturschelle für rohre aus verschiedenen materialien

02-02-2018
Werkzeuge

Die meisten von uns verstehen, dass es keine dauerhafte Situation gibt, sodass während des Betriebs von Pipelines Notfallsituationen auftreten können. Dies gilt auch für Heizungsanlagen, Wasserversorgung und Gasversorgung, wenn eine Reparatur sofort erforderlich ist. Andernfalls könnten die Folgen wesentlich schwerwiegender sein.

Durch die Verwendung von Spezialwerkzeugen können Netzwerke repariert werden, ohne dass sie heruntergefahren werden müssen. Normalerweise verwenden Sie für solche Zwecke eine Reparaturklemme am Rohr, ein einfaches und gleichzeitig wirksames Element.

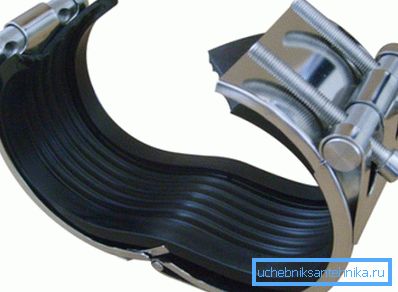

Reparaturschellen für Rohrleitungen mit Gummidichtungen

Wer macht es

Unser Markt für Sanitärprodukte ist mit Produkten von ausländischen und inländischen Herstellern gefüllt. Sie können sogar alle bekannten Marken und globalen Marken treffen.

Viele werden die hohe Qualität von Herstellern aus solchen Ländern bestätigen:

  • Schweiz
  • Israel;
  • Holland - die Firma Romacon;
  • Deutschland vertreten durch Melcher + Frenzen Armaturen;
  • China - IDRA;
  • Polen - Domex;
  • Dänemark - AVK;
  • Russland - Ecovod.

Eats und andere Unternehmen, aber alle haben eines gemeinsam: die Einhaltung der europäischen Normen und der Zertifizierung für den Einsatz im Gebiet der Russischen Föderation. Die Produkte werden in einem breiten Sortiment angeboten, so dass sie auf Rohrleitungen mit unterschiedlichen Durchmessern und mit unterschiedlichen Arbeitsmedien, beispielsweise für Trinkwasserversorgungsnetze, eingesetzt werden können.

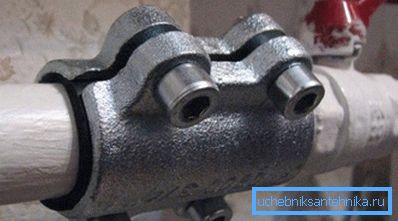

Zuverlässige und langlebige Reparaturschellen für Wasserleitungen

Zweck der Produkte

Durch die Konstruktion der Klemme können Sie Rohre aus solchen Materialien dringend kostengünstig reparieren:

  • Gusseisen;
  • geworden sind (rostfrei oder verzinkt);
  • Polyethylen;
  • Kunststoff aus Metall;
  • Asbestzement.

Welche Verbindungen können Sie reparieren:

  • Schäden nach dem Schweißen;
  • Längsrisse;
  • Rohrbruch;
  • Nadellöcher;
  • Schockschaden;
  • ätzende Fistel.

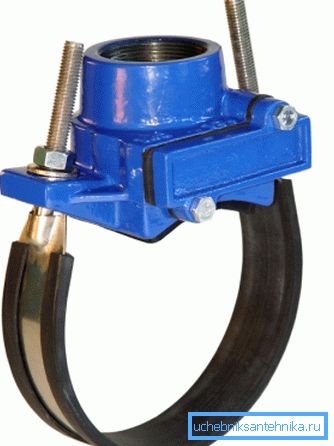

Schnellspanner für die Reparatur von Wasserleitungen an der Sommerhütte

Zweiteilige Klammern

Dies sind die einfachsten Modelle, die verschiedene Hersteller den Verbrauchern anbieten.

Ihr Design umfasst:

  • 2 Stahlringe (verzinkt, Edelstahl);
  • Bolzen für ihre Verbindung im beschädigten Bereich;
  • Dichtungen.

Die Anweisung ist einfach: Sie befestigen eine Reparaturklemme an dem beschädigten Teil der Rohrleitung und verschrauben zwei Halbringe mit einer Schraube.

Innenmanschette aus Nitril oder Zellkautschuk. So können Sie die Dichtheit der beschädigten Stelle erreichen.

Tipp: Die Verwendung solcher Produkte ist nur für Rohre mit gleichem Durchmesser möglich.

Vorteile
  1. Einfachheit und Schnelligkeit der Installation. Gleichzeitig benötigen Sie kein spezielles Werkzeug mit schmalem Profil - nur einen Schraubenschlüssel.
  2. Die Geschwindigkeit der Versiegelungsarbeit am Ort der Beschädigung.
  3. Konkurrenzfähiger Preis für Reparaturmaterial.
  4. Reduzierung der Reparaturkosten.
  5. Der Prozess kann ausgeführt werden, ohne den Standort vom Gesamtsystem insgesamt zu trennen.
  6. Haltbarkeit und hohe Zuverlässigkeit der Verbindung.

Normalerweise bestehen die Elemente der Reparaturklemme meistens aus passiviertem Edelstahl, so dass keine zusätzlichen Schritte erforderlich sind, um sie vor Korrosion zu schützen.
Nutzungsbedingungen
  1. Der Außendurchmesser des Rohrs muss kleiner sein als die Länge des Produkts.
  2. Bei der Reparatur von Rohren mit O350 mm sollte die Länge der Reparaturklemme um 150 mm länger sein als der Schaden.
  3. Bei Gesamtrohrleitungen müssen die Abmessungen des Produkts die Schadensmaße um 200 mm überdecken.
  4. Bei der Reparatur von PVC-Rohren muss die Länge der Klemme 1,5-fach länger sein.
  5. Bei einem Bruch oder Andocken sollten die Rohrenden nicht mehr als 10 mm voneinander entfernt sein, der Abweichungswinkel sollte 2-3 ° betragen.
  6. Die Klammer kann die Aufgabe normalerweise mit einem maximalen Schadenswert von 60% der abgedeckten Oberfläche erfüllen.

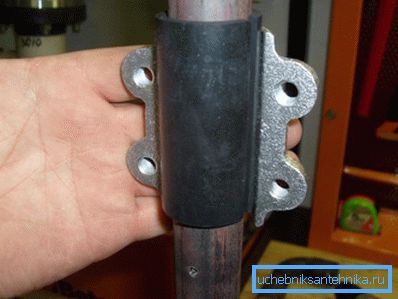

Wir befestigen die Reparaturklammer mit eigenen Händen am Rohr

Arten

Der Artikel verfügt über verschiedene Arten von Arbeitsdesigns. (Siehe auch den Artikel So beseitigen Sie Rohrlecks: Funktionen.)

Zum Beispiel kann das Material sein:

  • nichtrostender Stahl;
  • verzinkter Stahl;
  • Edelstahl;
  • Gusseisen

Einfassungstyp:

  • einseitig;
  • doppelseitig;
  • Standard;
  • zweiteiliger Standard;
  • dreifach (für Rohrleitungen mit großem Durchmesser).

Tipp: Für große Rohrdurchmesser bieten Hersteller Verbundstrukturen an, die aus einer unterschiedlichen Anzahl von Bruchstücken bestehen, deren Anzahl vom Durchmesserwert abhängt.

Produktmerkmal

  1. Das Kompressionsteil (Bandage) besteht aus rostfreiem oder verzinktem Stahl mit einer Dicke von 1-2 mm. Kohlenstoffstahl 20 (1,5-3 mm) kann auch für gestanzte Klammern verwendet werden. Manchmal - Gusseisen.
  2. Die Dichtung (Manschette) besteht aus zelligem Wellgummi.
  3. Befestigungsteile sind aus verzinktem oder rostfreiem Stahl gefertigt.
  4. Der Arbeitsdruck beträgt 6-10 ATM.
  5. Arbeitsumgebung - Inertgase, Wasser, Luft.
  6. Die maximale Temperatur beträgt 110-120 ° C.
  7. Betriebstemperaturbereich ist -20 + 60? С.
  8. Der Durchmesser des Produkts beträgt 15-1200 mm.

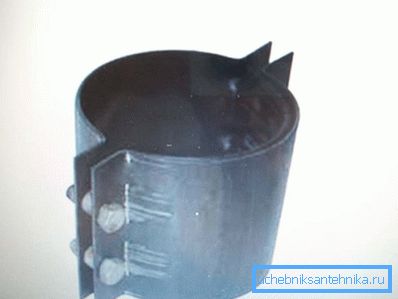

Auf einem Foto - ein bilaterales Halsband

Die doppelseitig gestanzte Klammer aus Stahl 20 dient zur Reparatur von Sanitärinstallationen.

Das Kit beinhaltet:

  • ein Paar geprägte verzinkte oder Stahlhalbkupplungen mit Versteifungen;
  • Gummidichtung;
  • Verbindungsschrauben aus Edelstahl oder verzinktem Stahl mit Muttern und Unterlegscheiben.

Der Durchmesser des Produkts beträgt 15-600 mm. Einseitige Edelstahlklemme oder gewalzte Rohrkupplung, Dicke bis 1 mm. Es ist in Form einer Bandschale ausgeführt, deren Kanten durch Rohre und Befestigungselemente aus verzinktem Stahl miteinander verbunden sind.

Versiegelung - hat eine zellulare Oberfläche, so dass es möglich ist, eine feste Verbindung herzustellen. DU - 15-1000 mm.

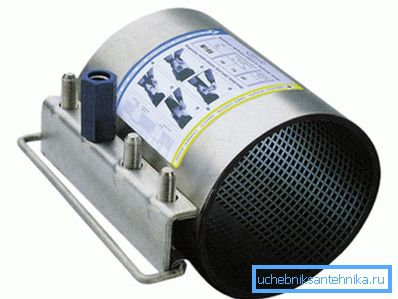

Schwenkkupplung

Fazit

Der Einsatz dieser Produkte bei der geplanten und notfallmäßigen Reparatur von Rohrleitungen unterschiedlichen Durchmessers ist kostengünstig und zuverlässig. Es kann für viele Jahre eine recht einfache Möglichkeit sein, den reibungslosen Betrieb des Systems sicherzustellen. Das Video in diesem Artikel hilft Ihnen, zusätzliche Informationen zu diesem Thema zu finden.
