Lüftungshähne: hauptvarianten und ihre besonderheiten

Beim Einbau einer Dunstabzugshaube in die Lüftung wird neben dem Gerät selbst ein Luftkanal verwendet, der die Haube wiederum mit dem Lüftungsschacht verbindet. Der Kanal besteht aus rechteckigen oder runden Rohren und Formstücken, mit denen Sie die Richtung der Route ändern können.

Ein ähnliches Prinzip wird für industrielle Lüftungsanlagen verwendet, bei denen entsprechend den konstruktiven und spezifischen Merkmalen eines Bauobjekts gerade Rohre mit Formelementen abwechseln, mit denen Sie die Richtung der Route im erforderlichen Winkel ändern können.

In diesem Artikel werden wir über die wichtigsten Arten von Formelementen sprechen, mit denen die Richtung des Kanals geändert wird.

Designmerkmale

Eine Biegung (Knie) ist ein verbindendes Element in der Rohrleitung, mit dem Sie den Verlauf des Lüftungssystems mit den Händen ändern können. Moderne Biegungen sind Produkte, die aus verschiedenen Materialien hergestellt werden, darunter schwarzer Stahl, rostfreier oder verzinkter Stahl, Kunststoff (zum Einbau von Haushaltsauszügen) usw.

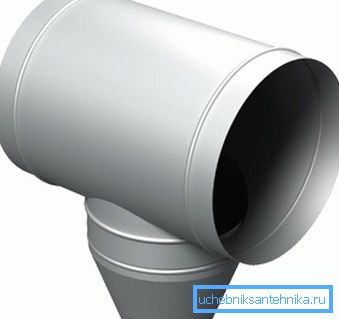

Eine separate Art von Knien wird aufgrund von Konstruktionsmerkmalen nicht als Verbindungselement beim Bau von Luftkanälen verwendet, sondern als seitliche Industrieemissionen. In solchen Elementen werden spezielle Schutzwände oder Percola installiert, die das Eindringen von Fremdkörpern und Fremdkörpern in die Rohre verhindern.

Wichtig: Der Bereich der Lüftungsöffnung ist ein wichtiger Parameter, der bei der Auswahl eines Produkts zu berücksichtigen ist.

Die Fläche wird in diesem Fall durch die Formel Sc = L x 2778 / V bestimmt.

• Sc ist die berechnete Fläche
• L ist die Strömungsrate der Luft, die durch das Rohr strömt.
• V ist die Geschwindigkeit, mit der sich Luft durch die Lüftung bewegt,
• 2.778 ist ein Koeffizient, nach dem die Abmessungen gleich sind (z. B. Meter und Zentimeter).

Klassifizierung nach der Art der Produktionsmaterialien

Abhängig von der Art des verwendeten Produktionsmaterials werden die beim Bau von Lüftungssystemen verwendeten Bögen in folgende Modifikationen unterteilt:

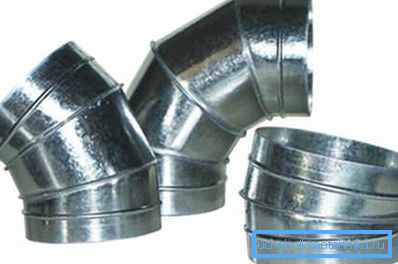

• Verzinkte Entlüftungsleitungen - aus schwarzem Stahl, mit einer dünnen Zinkschicht überzogen. Die Produktpalette wird durch Modifikationen beim Bau von Industrie- und Haussystemen dargestellt.

Der Hauptvorteil dieser Produkte ist ein erschwinglicher Preis in Kombination mit Korrosionsbeständigkeit.

• Modifikationen aus rostfreiem Stahl werden selten verwendet, da ihr Preis hoch ist und das Gewicht die Oberfläche der Wände oder Böden stark belastet. Edelstahlprodukte werden in der Regel mit einem kleinen Durchmesser hergestellt und ausschließlich zur Bildung von Lüftungsanlagen für den Hausgebrauch verwendet.
• Schwarze Stahlbögen sind beim Bau von Industriekanälen beliebt. Die Relevanz dieser Produkte ist auf niedrige Kosten zurückzuführen. Die Verwendung solcher Modifikationen wird nicht empfohlen, wenn Systeme gebaut werden, die für Abluft mit übermäßiger Feuchtigkeit ausgelegt sind.

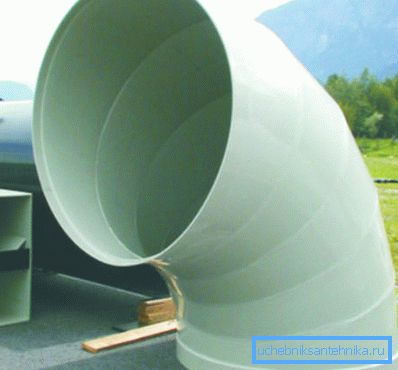

• Kunststoffmodifikationen bestehen aus polymeren Materialien, die gegen mechanische Belastungen und Verformungen beständig sind. Produkte werden nur zur Herstellung von Haushaltslüftungen verwendet.

Andere Auswahlkriterien

Nachdem wir uns entschieden haben, aus welchen Produktionsmaterialien die Lüftungsbögen hergestellt werden, berücksichtigen Sie die verbleibenden Kriterien, nach denen die Anweisung zur Auswahl der geeigneten Modifikation bestimmt wird.

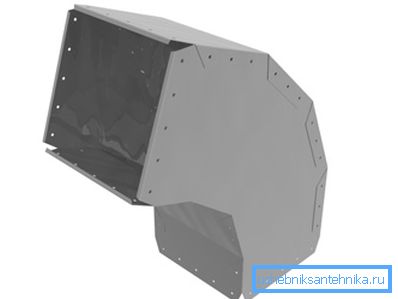

• Entsprechend der Konfiguration des Querschnitts werden runde und rechteckige Produkte unterschieden.. Direkt auf die Leistung des Systems wirkt sich die Form des Querschnitts in keiner Weise aus. Die Wahl der Querschnittskonfiguration wird meistens durch die Form der Auslassöffnung an der verwendeten Belüftungseinrichtung motiviert.

Wichtig: Der Unterschied in der Konfiguration der Sektionen kann mit speziellen Adaptern ausgeglichen werden. Wir müssen jedoch bedenken, dass die Verwendung von Adaptern den aerodynamischen Kanal reduziert und die Gesamtleistung des Systems beeinträchtigt.

• Metallprodukte können aus Stahl mit einer Blechstärke von 0,55 bis 8 mm hergestellt werden.

Bei der Montage von Haushaltssystemen werden Knie aus dünnsten Stahlblechen verwendet, deren Gewicht keinen mechanischen Einfluss auf die Wand oder die Abdeckung hat, auf der der Lüftungskanal befestigt ist. Bei der Montage industrieller Systeme werden Produkte aus dickem Stahlblech eingesetzt.

Dies liegt daran, dass bei einem großen Durchmesser des Kanals nur aufgrund der erhöhten Wandstärke die Konfiguration des Querschnitts gespeichert werden kann.

• Entsprechend der Art der Verbindung werden Flanschbögen (zur Montage industrieller Systeme verwendet) oder Nippelmodifikationen verwendet, bei denen ein Dichtungsgummi verwendet wird, um die erforderliche Dichtheit zu erreichen.

Modifikationen mit einer Nippelverbindung zeichnen sich durch Einfachheit und kurze Einarbeitungszeiten aus. Solche Knie werden jedoch nur in Haushaltssystemen verwendet, in denen die Luftzufuhrkapazität gering ist.

• Entsprechend dem Drehwinkel unterscheiden sich die bei 45 und 90 Grad berechneten Modifikationen.. Auf Wunsch des Kunden können jedoch Biegungen vorgenommen werden, deren Winkel gemäß bestimmten Merkmalen der Baustelle, auf der die Installation durchgeführt wird, ausgewählt wird.

Wichtig: Der Wendekreis ist ein charakteristisches Merkmal des Knies mit kreisförmigem Querschnitt. Bei Standardprodukten entspricht der Drehradius dem Durchmesser des Abschnitts. Bei Bedarf kann dieser Parameter entsprechend den Bedürfnissen des Kunden geändert werden.

Kann auf die Montage des Kanals verzichtet werden?

Wenn die Konfiguration des Raums nicht die Möglichkeit beinhaltet, den Kanal nach außen oder in den Lüftungsschacht zu leiten, können Abzugshauben angebracht werden, ohne die Belüftung zu entlüften.

Das Herzstück solcher Geräte sind Absorptionsfilter, die unangenehme Gerüche absorbieren und sammeln. Abzugshauben für die Küche ohne Absaugung in der Belüftung verweigern die Installation des Kanals. Aber Filter, wie die Füllung, müssen geändert werden, da sonst ihre Leistung nachlässt.

Fazit

Jetzt wissen wir, wie die Auswahl der Kanäle für die Montage eines Luftkanals lautet, und wir können die Komponenten auswählen, mit denen die Lüftung eine beneidenswerte Leistung haben wird (siehe auch Artikel Heizlüfter für Lüftung: Typen, Installation, Berechnung).

Weitere nützliche Informationen finden Sie im Video dieses Artikels.
