Leitungsabweiser - was ist das und warum wird es gebraucht?

Jeder weiß, was ein Deflektor ist, aber jeder bemerkte Hauben in Form eines Regenschirms über den Schornsteinen einiger Häuser. Dieses Design wird als "Deflektor" bezeichnet, was "Reflektor" bedeutet. Als nächstes betrachten wir dieses Element des Schornsteins genauer, seinen Zweck und überlegen, wie man ein solches Gerät selbst herstellt.

Warum brauchst du einen Deflektor?

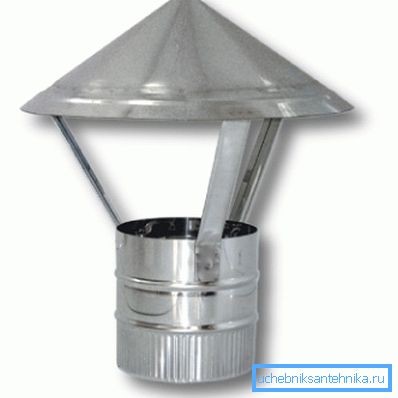

Der Deflektor ist recht einfach aufgebaut - meistens besteht er aus einer kurzen Rohrschale mit Regenschirm, die auf das Kaminrohr gesetzt wird. Der Deflektor wird auch als Windfahne oder Rauchkasten bezeichnet (hier erfahren Sie, wie die Abwasserrohre ersetzt werden).

Beachten Sie! Der Dunst hat nicht nur eine praktische Funktion, sondern ist auch ein altes architektonisches Element. Einige Varianten seines Auftritts bis heute sind ein wahres Kunstwerk.

Aus praktischen Gründen soll der Kamin in erster Linie den Schub durch Ablenkung des Luftstroms erhöhen. Daher heißt der Name "Reflektor". Wenn der Wind reflektiert wird, erscheint vor dem Kamin eine Niederdruckzone, was zu einem erhöhten Schub führt.

Studien haben gezeigt, dass die Verwendung selbst des einfachsten Schornsteins die Effizienz jedes Schornsteins um 20 Prozent erhöht, und seine Effizienz hängt nicht von der Windrichtung und anderen Bedingungen ab.

Dies ist jedoch nicht die einzige Funktion, es ist aus anderen Gründen sinnvoll, Deflektoren an Schornsteinen zu installieren:

• Schützt den Kamin vor Niederschlag.
• Verhindert das Eindringen von Schmutz in das Rohr.
• Verhindert das Eindringen von Lebewesen.
• Schützt das Dachmaterial vor Funkenflug.

Arten von Deflektoren

Dominic kommt kürzlich in allen Arten.

Sie können sich unterscheiden:

• Kappenform;
• Aufbau;
• Materialien, aus denen gemacht wird, etc.

Daher betrachten wir im Folgenden ihre Spezies genauer.

Formular

Kappen der folgenden Formen erfreuen sich jetzt größter Beliebtheit:

• Mit einer flachen Kappe;

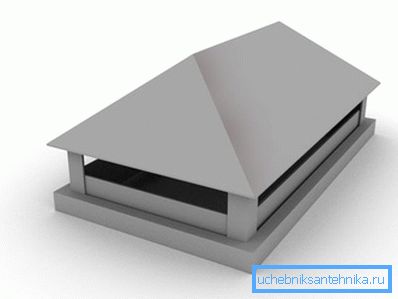

• Hüfte;
• Mit einer halbrunden Kappe;
• Konisch;
• Hüfte

Tipp! Die Wahl des Deflektors hängt weitgehend von der Architektur des Gebäudes ab. Beispielsweise werden Kupferdeflektoren mit flachem Deckel normalerweise in modern gebauten Häusern verwendet. Bei modernen Gebäuden sehen Mützen mit halbrunder Kappe besser aus.

Materialien

Materialien für Schornsteine ​​bestehen meistens aus verzinktem Eisen. Es stimmt, in letzter Zeit gibt es Produkte, die mit Emaille oder sogar mit einer Kunststoffschicht bedeckt sind.

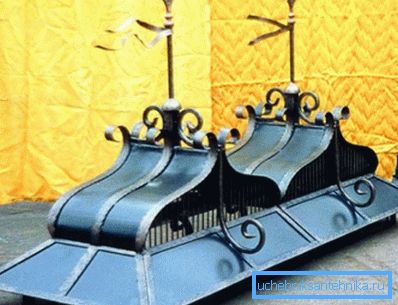

Selten gefundener Kupferflügel. Als Dekoration des Daches werden in der Regel geschmiedete Produkte verwendet, die verschiedene Formen haben können. Natürlich kann der Preis für Designer flyuharok sehr hoch sein.

Konstruktionen

Die Designs dieser Geräte gibt es etliche, die beliebtesten sind in letzter Zeit die folgenden:

• TsAGI;
• Ablenker Grigorovich;
• "Rauchzahn";
• Öffnen Sie Astato;
• Kugelförmig mit Drehung;
• Runde "Voller";
• Stern "Shenard".

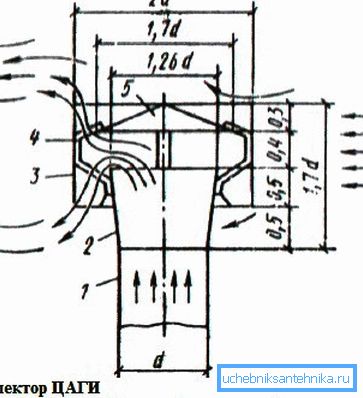

Der gebräuchlichste Entlüftungsdeflektor ist ein TsAGI-Schornstein, betrachten Sie als Beispiel seine Struktur.

Dieses Design besteht also aus folgenden Elementen:

• Einlass;
• Deflektorgehäuse;
• Diffusor;
• Klammern;
• Regenschirm

Herstellung von Flyugarki

Es ist zu beachten, dass Sie am Schornstein mit Ihren eigenen Händen einen Deflektor anfertigen können, und darin gibt es nichts Kompliziertes. Es ist nur erforderlich, ein Blech vorzubereiten und die Zeichnung zu vervollständigen, woraufhin die Teile geschnitten und zusammengebaut werden.

Der Do-it-yourself-Deflektor für ein rundes Rohr sieht beispielsweise folgendermaßen aus:

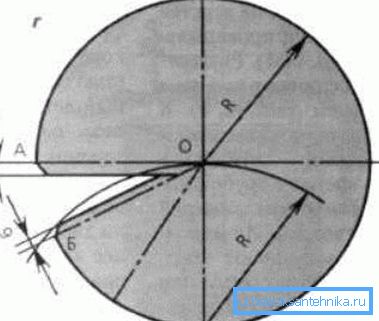

• Zuerst müssen Sie einen Kreis auf dem Blatt zeichnen. Sein Radius sollte größer sein als der Schornsteinradius.
• Durch die Mitte des Kreises sollten dann senkrechte Mittellinien gezeichnet werden.. Als nächstes müssen Sie am Schnittpunkt O1 das Kompassbein legen und eine Einkerbung B ausführen. Der Radius der Einkerbung sollte dem Radius des Kreises entsprechen. Der Schnittpunkt der Serife muss mit einer Linie zum Mittelpunkt des Kreises verbunden sein.
• Dann müssen Sie einen Kreis schneiden und ein AOB-Segment darin schneiden, wodurch Sie einen Kegel bekommen können. Es ist notwendig, die Kanten für die Falte zu belassen.
• Als nächstes muss das fertige Teil zu einem Kegel aufgerollt werden und die Kanten aufnehmen.
• Dann müssen Sie die vier Zahnstangen an den Konus nieten und das Produkt an den Rohren installiereny Zur Befestigung ist es möglich, Löcher in Gestelle und einen Kamin zu bohren und die Struktur mit Bolzen oder Schrauben zu befestigen.

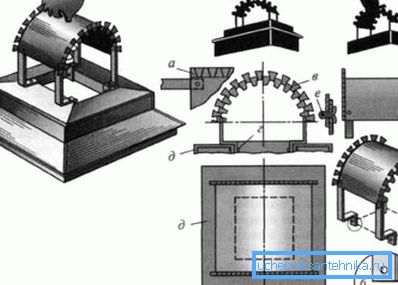

Der Abweiser eines quadratischen oder rechteckigen Kamins mit eigenen Händen lautet wie folgt:

• Zunächst ist es notwendig, ein Rechteck aus Stahl in einer solchen Größe zu schneiden, dass es beim Biegen die Öffnung des Rohrs überlappen kann.
• Um einen Kamin zu schmücken, müssen an beiden Seiten identische Schrägschnitte vorgenommen werden, die sich im gleichen Abstand befinden, so dass trapezförmige Segmente erhalten werden können.
• Dann müssen Sie vier Zahnstangen aus Stahl herstellen und diese mit Nieten an den Ecken des Rechtecks ​​befestigen.
• Die Ständerenden sind wie in der Abbildung gezeigt gebogen und in sie ein Loch eingebracht.
• Das Rechteck muss gebogen und in den Kamin eingesetzt werden. Um die Struktur zu fixieren, müssen Sie im Kamin Löcher bohren und Nägel oder Stifte einsetzen, die in die Löcher der Kaminstreben gehen sollen.

Diese Arbeit ist vorbei. Wir haben die einfachsten Designs von Flyugarok betrachtet Auf Wunsch können Sie komplexere Deflektoren ausführen und diese sogar mit einer Wetterfahne dekorieren.

Fazit

Der Deflektor ist ein wichtiges Element des Kamins, da er nicht nur das Verlangen erhöht, sondern auch eine Reihe von Problemen verhindert, die mit dem Verstopfen verbunden sind. Darüber hinaus kann er eine wichtige Rolle bei der Gestaltung des Hauses spielen und seine Zugehörigkeit zu einem bestimmten Stil betonen. Darüber hinaus kann eine solche Vorrichtung sogar unabhängig hergestellt werden (siehe auch Artikel Abwasserrohre und Anschlüsse: Auswahlkriterien).

In dem Video in diesem Artikel erhalten Sie weitere Informationen zu diesem Thema.
