Klammern zum befestigen von pvc-rohren und anderen

Bei der Installation von Kunststoffrohrsystemen ist nicht nur die Qualität des Materials selbst wichtig, sondern auch die richtige Auswahl der Befestigungselemente, die einen effizienten und zuverlässigen Betrieb der erzeugten Rohrleitung gewährleistet. Dieser Artikel befasst sich mit verschiedenen Befestigungsmethoden und dem Einbau von Autobahnen aus PVC-Rohren, für deren Implementierung Clips und Schellen zur Befestigung von Rohren gemäß GOST 24137 80 verwendet werden können.

Befestigungsarten für Produkte aus Polyvinylchlorid

Für die Befestigung der Rohrleitung während der Installation müssen keine speziellen Geräte gekauft werden.

Um eine zuverlässige und hochwertige Befestigung von PVC-Materialien beim Verlegen des Rohrleitungsweges zu gewährleisten, werden Halter für Rohre des folgenden Typs verwendet:

• Kunststoffclips;
• Befestigungsschelle.

Montageschritt

Die Montage von Befestigungselementen für den Heimwerker erfordert die Einhaltung einiger Regeln, um einen effizienten und langfristigen Betrieb der Pipeline zu gewährleisten. Um das Auftreten von Durchbiegungen der Leitung zu vermeiden, muss der empfohlene Abstand zwischen den Befestigungselementen strikt eingehalten werden. (Siehe auch den Artikel Kupplungen für Rohrleitungen: Merkmale.)

Technische Regeln und Vorschriften schreiben vor, dass die Klemmen und Klemmen für die Rohrbefestigung wie folgt angeordnet werden müssen:

1. Installationsintervall für Rohre mit kleinem Durchmesser (nicht mehr als 20 mm):
2. Kalte Betriebsumgebung des Systems - 80 cm;
3. Autobahn Heißwasser (über 60 Grad) - 65 cm;
4. Um eine Rohrleitung mit einem Durchmesser von 40 mm zu installieren, sollte der Abstand zwischen den Befestigungselementen 95 cm für die Warmwasserversorgung und 110 für Kaltwasser betragen.
5. Autobahnen mit einem großen Durchmesser von 110 mm oder mehr werden durch 185 cm voneinander entfernte Elemente zum Transportieren von kalter Flüssigkeit und 160 cm zum Transportieren von heißem Wasser befestigt.

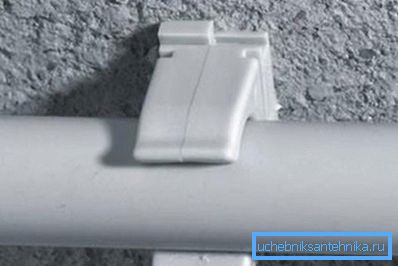

Clip-Montage

Sanitärclips für PVC-Rohre werden in Nylon-Technologie hergestellt.

Es ist dieser Zusatzstoff, der dem Produkt wichtige Leistungsmerkmale verleiht, z.

• Erhöhter thermischer Stabilitätskoeffizient;
• Hohe Festigkeit, widerstehen den Auswirkungen der mechanischen Art;
• Einfachheit und Einfachheit der Installation;
• Niedriger Preis

Produkte wie Clips sind auf dem Markt in einer Vielzahl von Größen erhältlich, so dass Sie sich für die Befestigung von Rohren mit verschiedenen Durchmessern am besten entscheiden können. Um eine zuverlässige Fixierung dieser Art von Elementen zu gewährleisten, werden solche gewählt, so dass der Innendurchmesser genau mit dem Außendurchmesser des Rohres übereinstimmt.

Die Halter für das klammerförmige Netz versetzen sie während des Expansionsvorgangs bei steigender Temperatur in axialer Richtung. Aus diesem Grund werden sie am häufigsten verwendet, wenn ein System zum Transport von Warmwasser oder für Heizungssysteme erstellt wird.

Rat Wenn Sie zum Befestigen an der Wand beispielsweise mehrere Abzweige der Rohrleitung nahe beieinander legen müssen, können Sie Doppelclips verwenden.

Schlauchschellen verwenden

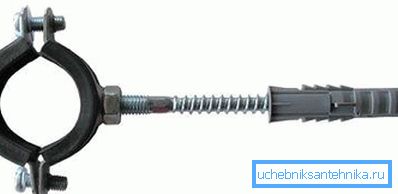

Wenn das Kommunikationssystem aus Materialien mit großem Durchmesser zum Transport von Massen mit einem erheblichen Gewicht hergestellt wird, ist es zweckmäßiger, keine Kunststoffklammern, sondern Klammern zu verwenden. Strukturell handelt es sich bei einem solchen Produkt um einen herkömmlichen Schraubanker, in dem sich eine sorgfältig gelegte Gummidichtung befindet.

Diese Art von Element ermöglicht es, die Vibration des Systems beim Transport großer Medienvolumina zu kompensieren. Dies liegt daran, dass Sie bei schwerwiegenden und erheblichen Netzwerkschwankungen die Position jedes Abschnitts sicher halten können.

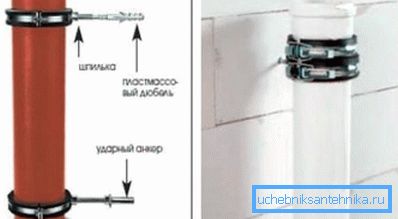

Klammern zur Befestigung von PVC-Rohren werden mit Dübeln und Spezialbolzen ergänzt. Auf dem Markt finden Sie sowohl Kunststoff- als auch Stahlrohrschellen.

Trotz der Tatsache, dass die Befestigung mit Hilfe solcher Elemente als ziemlich starr angesehen wird und Anstrengungen beim Befestigen des Systems unternommen werden, können Sie die folgenden Ergebnisse erzielen:

• Starre Fixierung der Rohrleitung, nur erreichbar mit maximalem Anziehen aller Schrauben. Mit dieser Eigenschaft können Sie Befestigungselemente verwenden, um einen Teil des Systems zu befestigen, um die Verschiebung zu minimieren.
• Schwimmhalterung für PVC-Produkte. Wenn die Befestigungselemente nicht fest genug angezogen sind, entsteht ein kleiner Spalt, der die Rohrleitung frei bewegen kann. Diese Art der Installation kann bei Temperaturschwankungen in der Arbeitsumgebung erforderlich sein.

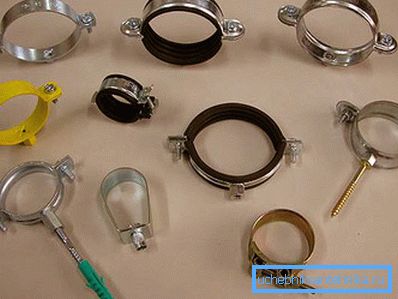

Die wichtigsten Arten von Klammern

Es gibt Klemmen der folgenden Form:

1. Kabelbinder. Solche relativ einfachen Produkte werden auch als Klemmen bezeichnet. Die Hersteller liefern ihnen Befestigungselemente an der Innenseite. Sie dienen zum Befestigen und Befestigen von Kabeln an verschiedenen Oberflächen, sowohl vertikal als auch horizontal. Solche Estriche bestehen aus Polyamid, einem haltbaren Polymer.
2. Rohrschellen. Das Gewicht der Schelle zum Befestigen von Rohren ist am größten, weil mach sie aus Stahl. Sie bestehen aus zwei Teilen, die miteinander verschraubt sind. Die Zuverlässigkeit und Dichtheit der Befestigung bietet eine Gummidichtung an der Innenseite des Produkts, es gibt jedoch Optionen ohne.
3. Befestigungselemente für das Bauwesen zur Befestigung von Rohren dienen Gerüste. Sie haben eine beneidenswerte Stärke und erlauben nicht nur, die Details des Waldes zu verbinden, sondern sie auch an den Tragflächen zu befestigen;
4. Gürtel oder Wurm Zum Verbinden von Rohren und Schläuchen sowie zur Befestigung an Wänden und Decken.

Beachten Sie! Schneckenklemmen ermöglichen neben der Fixierfunktion die Dichtheit der Schläuche.

Zusätzlich zur Klassifizierung nach Typ werden diese Verbindungselemente nach dem Material, aus dem sie hergestellt werden, klassifiziert:

1. Metallisch;
2. Kunststoff

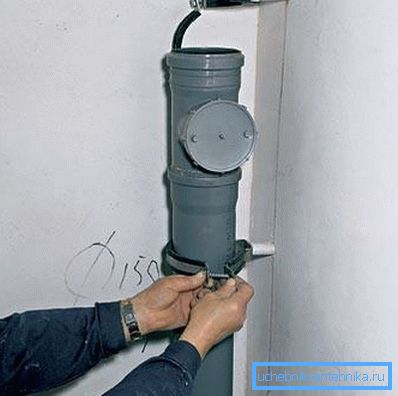

Die Reihenfolge der Befestigungselemente mit Klammern

Durch Verwendung solcher Produkte als Klammer zum Befestigen der Rohre 110 oder einer anderen Größe während des Installationsvorgangs ist es möglich, die gesamte Arbeit an der Rohrverlegung ziemlich schnell auszuführen.

Dazu sollte die folgende Schritt-für-Schritt-Anweisung ausgeführt werden:

1. Zunächst muss die gesamte Straße markiert werden.

Rat Zu diesem Zeitpunkt darf nicht vergessen werden, dass das Abwassersystem in einem Winkel angeordnet ist. Wenn Sie das Wasserversorgungssystem in ungeheizten Räumen installieren, müssen Sie es auch unter einem Hang installieren, um Stagnation und Ansammlung von Wasser zu vermeiden.

1. Am Installationsort der Route müssen die Positionen der Verbindungselemente markiert werden, wobei die zulässigen Abstände zwischen ihnen zu berücksichtigen sind.
2. Bohren von Löchern an den Einbauorten für den Dübel;
3. Mit Hilfe eines Hammers und eines Schraubendrehers müssen Sie die Klemmen an Stellen montieren, die zuvor markiert und gebohrt wurden.
4. In der Endphase stecken wir die Rohre in die Klemmen und ziehen die Befestigung auf das gewünschte Maß an.

Abschließend

Mit Produkten wie Clips und Klemmen können Sie die Rohrleitung unabhängig und ausreichend schnell ohne Spezialwerkzeug und ohne besondere Fähigkeiten installieren.

Nun, die so fixierten Pfeifen führen alle ihnen zugewiesenen Funktionen lange ohne Probleme aus. Das Video in diesem Artikel enthält noch mehr Informationen zur Herstellung von PVC-Verbindungselementen.
