Kanalbelüfter - beseitigen sie unangenehme gerüche

Ein wichtiger Aspekt bei der Gestaltung des Kanalsystems sind Maßnahmen, um zu verhindern, dass unangenehme Gerüche in das Gelände gelangen. Für die Umsetzung des Plans gibt es mehrere Möglichkeiten: Die erste ist die Verwendung eines Siphons mit Wasserabdichtung; Die zweite ist das Entfernen der Oberseite des Abwasserkanals über dem Dach. Es gibt jedoch eine andere Möglichkeit, den Geruch loszuwerden. Verwenden Sie einen Kanalbelüfter mit einem Durchmesser von 50 oder 110 mm.

Zweck und Design des Belüfters

Das Belüftungsventil für Abwasser ist eine der Komponenten der Abwasserbelüftung, die verantwortlich ist für:

• Die Unmöglichkeit des Eindringens von unangenehmen Abfallgerüchen innerhalb der Räumlichkeiten.
• Bereitstellung eines bestimmten Drucks innerhalb des Netzwerks, um das Überlaufen von Abwasser durch die Siphons der Sanitärausrüstung in den Räumlichkeiten zu verhindern.

Interessant Anweisungen für die Belüftung von Abwassersystemen erfordern die Entfernung eines Steigrohrs bis zu einer Höhe von mindestens 1,5 m über dem höchsten Punkt des Daches. Stellen Sie sich die Gefühle der Bewohner der oberen Etagen vor, wenn der Standard aus irgendeinem Grund nicht aufrechterhalten wird.

In der Einfachheit wird ein Kanalbelüfter auch als Abwasservakuum oder Luftventil bezeichnet. Vergessen Sie daher nicht die verschiedenen nominellen Änderungen, wenn Sie sich für den Kauf dieses Geräts entscheiden, um nicht verwirrt zu werden.

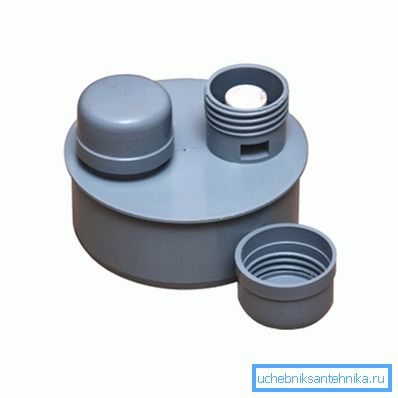

Strukturell besteht jeder Abwasserventilbelüfter aus den folgenden Elementen:

• Ein Körper aus starrem Polymer (PVC) sorgt für eine zuverlässige Abdichtung des Rohres.
• Einlass, durch den Luft zum Zeitpunkt des Gasaustritts in die Rohrleitung eintritt.
• Öffnungsmechanismus.

Fragen Sie nach dem Prinzip des Kanalbelüfters. In der Tat ist alles ganz einfach: Wenn der Druck im System abfällt, öffnet sich das Ventil, das bis dahin die seitliche Öffnung blockiert. Sie bleibt in dieser Position, bis sich der Druck im System stabilisiert, und schließt dann unter der Wirkung der eigenen Schwerkraft.

Zur Wartung (Reinigung) und zur Überprüfung des Zustandes der Vorrichtung ist die obere Abdeckung am Faden angeordnet. Die Dichtheit der Karosserieverbindung mit der Abdeckung wird durch eine Gummidichtung gewährleistet.

Installation von Belüftern

Das Belüftungsventil kann an verschiedenen Orten installiert werden:

• Spaßpfeifen.
• Gemeinsame Risers mit Blick auf den technischen Boden.
• WC-Waschbecken usw.

Belüfter mit kleinem Durchmesser

Das Design des Belüfters ist abhängig vom Installationsort. Vakuumventilventilator mit kleinem Durchmesser (bis zu 50 mm) wird zum Verdünnen der Luft in den horizontalen Teilen des Abwasserkanals verwendet.

Es ist installiert auf:

• Sinkt
• Sinkt
• Bäder usw.

Die Installation eines Belüfters in diesen Bereichen kann erforderlich werden:

• Beim Übergang von einem Rohrdurchmesser zum anderen (von 50 bis 32 mm).
• Mit großen Lounges.

Tipp! Achten Sie bei der Verlegung von Rohren über große Entfernungen darauf, dass die erforderliche Neigung für die freie Bewegung der Abflüsse durch die Schwerkraft erhalten bleibt. Andernfalls wird die Flüssigkeit bei ungenügendem Gefälle stagnieren, wodurch unangenehme Gerüche aus dem Abwasser entstehen.

Die oben beschriebene Vorrichtung ist einfach ausgestattet - mit einer Verriegelungsvorrichtung in Form einer Kugel, die, wenn sie der Membran ausgesetzt ist, die Abflussverbindung verschließt. Dies ist das Funktionsprinzip des Belüfters für Abwasser mit einem Durchmesser von 50 - 32 mm, dessen Aufgabe es ist, die Unmöglichkeit des Gegenflusses zu gewährleisten.

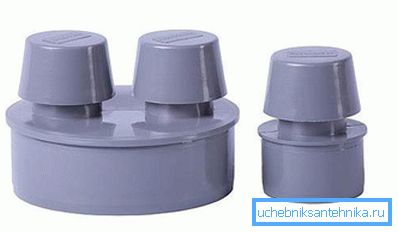

Belüfter mit 110 Durchmessern

Der zylindrische Kanalbelüfter 110 ist installiert an:

• Spaßpfeifen Genauer gesagt, es wird direkt in das Rohr eingebaut, ohne dass seine Konfiguration und Größe geändert wird. Die Installation des Geräts ist für Rohre vorgesehen, die den technischen Boden überblicken.
• Es ist auch möglich, ein solches Ventil an Hilfssicherungen zu installieren, wenn zwei Familien im Haus wohnen. In diesem Fall muss mindestens eine Steigleitung auf dem Dach des Hauses platziert werden.

Beachten Sie! Der Belüfter darf nicht in horizontaler oder geneigter Position installiert werden.

Der Preis für Abwasserventile variiert je nach Hersteller stark. Produkte der heimischen Produktion können für 120-130 Rubel erworben werden. (50 mm), 320-340 (110 mm).

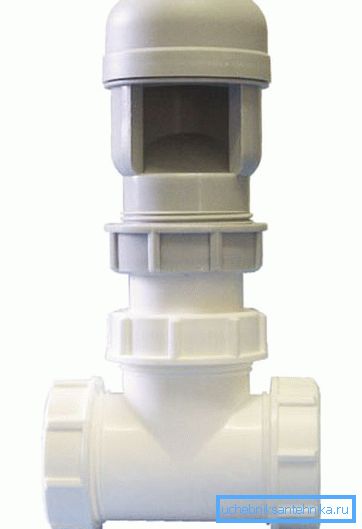

Die Kosten für Geräte mit identischer Größe der ausländischen Produktion betragen:

• Unternehmen Mcalpine - 320/620 Rubel.
• Mini-Vent mit einem Durchmesser von 32/50 mm - 1580 Rubel.
• Maxi-Vent mit einem Durchmesser von 75/100 mm - 2350 Rubel.

Installationsmerkmale

Wer sich zuerst für die Kanalisation mit eigenen Händen entschieden hat, muss bestimmte Regeln für die Installation von Belüftern kleinen Durchmessers beachten.

Das ähnliche Ventil ist montiert:

• Hinter dem extrem installierten Sanitärgerät befinden sich nicht näher als 100 mm.
• Bei der Rohrleitung mit dem kleinsten Durchmesser, da die Regeln des internen Abwassersystems keine Vergrößerung des Durchmessers der Rohre vom Steigrohr erlauben.
• In der höchsten Position relativ zu anderen an diese Pipeline angeschlossenen Geräten.
• Nicht weniger als 350 mm vom Boden entfernt, wenn im System ein Abfluss vorhanden ist, um ein Ablassen in den Belüfter und ein Verstopfen der Kanäle zu vermeiden, was den Betrieb beeinträchtigen kann.

Fazit

Wir hoffen, dass die oben genannten Informationen für Sie nützlich waren, und Sie wissen jetzt nicht nur, wozu ein Abluftsprudler benötigt wird, sondern auch, welche Arten von Belüftung dies sind. Dadurch werden kostspielige Abwasserreparaturen bei Verstopfungen und Geruch vermieden.

Sie sparen nicht nur Geld, sondern auch Zeit, da Sie die Ursache selbst beseitigen können. Wir empfehlen, falls der Kanal noch geplant wird, Belüfter vorzubereiten und zu installieren. In den in diesem Artikel vorgestellten Fotos und Videos finden Sie weitere Informationen zu diesem Thema.
