Kanalaudit: installationsmerkmale

Für das normale Funktionieren des Abwassersystems ist es erforderlich, dieses ordnungsgemäß zu entwerfen und zu bauen. Neben den Grundelementen - Rohren - kommen viele Hilfsteile zum Einsatz. Eine davon ist die Abwasserinspektion. Trotz der scheinbar unbedeutenden Bedeutung spielt es vielleicht die wichtigste und verantwortungsvollste Rolle.

Die Notwendigkeit, ein Audit zu installieren

Kanalisation ist ein ziemlich kompliziertes Ingenieursnetzwerk, das während des Betriebs viele verschiedene Probleme verursachen kann. In den meisten Fällen treten Probleme auf, wenn das Abwassersystem zum Sammeln von gebrauchtem Wasser nicht ordnungsgemäß zusammengebaut ist (insbesondere wenn unerfahrene Handwerker es mit eigenen Händen zusammenbauen). Außerdem werden im Betrieb häufig Fehler gemacht, deren korrigierter Preis die Kosten eines neuen Systems erreicht.

Das Hauptproblem in den meisten Fällen sind Verstopfungen, d. H. Verstopfung von Abwasserrohren aufgrund der Ansammlung verschiedener Ablagerungen. Es ist leicht zu entfernen, die Frage ist, wie man zum gewünschten Segment im Ablaufsystem kommt, weil es in den meisten Fällen ein umfangreiches System und eine beträchtliche Länge hat.

Um die oben aufgeführten Probleme zu lösen, wird eine Überprüfung eines Abwasserrohrs durchgeführt.

Designmerkmale

Aussehen Details

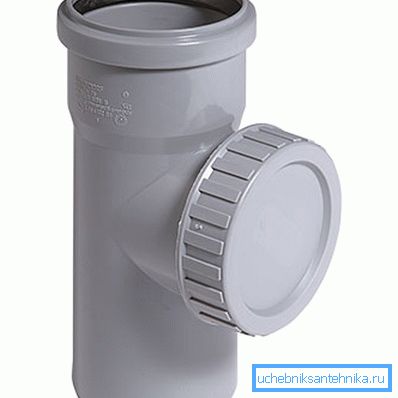

Die Kanalrevision ist ein spezielles Formteil in Form eines T-Stücks, bei dem der Seitenzweig mit einem speziellen Deckel verschlossen wird.

Wenn das Hauptmaterial für die Herstellung von Abwasserrohren Gusseisen war, hatte dieser Teil zuvor eine komplexere Form:

1. Die rechteckige Öffnung in der Rohrleitung wurde mit einem speziellen gusseisernen Deckel verschlossen, der mit vier massiven Bolzen befestigt wurde.
2. Die Dichtheit wird durch eine Gummidichtung gewährleistet, die den gesamten Auslass bedeckt..
3. Das Anziehen der Kopfschrauben nach dem Überprüfen der Rohre oder dem Entfernen der Verstopfung des Abwasserkanals erfolgte auf besondere Weise - kreuzweise. Ansonsten war das Erreichen des gewünschten Dichtheitsgrades problematisch.

Beachten Sie! Derzeit werden Gussrohre fast nicht verwendet und weichen PVC-Produkten, die viele Vorteile bieten. Dementsprechend hat sich das Design des verwendeten Audits geändert.

Merkmale modern geformter Details:

• Kunststoff wird im Gegensatz zu Gusseisen verwendet;
• veränderte Form

Derzeit ist das Loch aufgrund der Eigenschaften des Gussprodukts rund geworden. Außerdem ist der Deckel nicht mit Bolzen befestigt, sondern mit Hilfe eines gewöhnlichen Gewindes. Dies vereinfacht die Wartung des Abwassersystems und gewährleistet eine ausreichende Dichtheit.

Bauarten

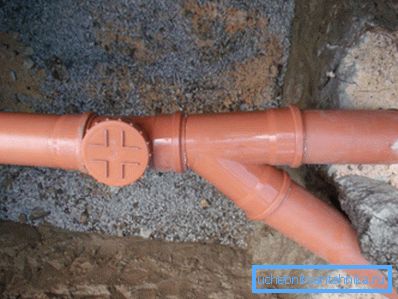

Für die Installation des internen Abwassers wurde eine Revision aus Polypropylen verwendet, die in einer charakteristischen grauen Farbe lackiert ist. Teile für die Installation im Freien sind in brauner Farbe. Im letzteren Fall (zur Wartung von Hauptabwasserkanälen) sind jedoch spezielle Sichtschächte ausgestattet.

Daher hat der Artikel nur zwei Typen:

• Durchmesser 110 mm;
• mit einem Durchmesser von 50 mm.

Für besonders akribisch geben wir alle technischen Eigenschaften an.

Das Verfahren zur Montage dieses Elements unterscheidet sich nicht vom Verbinden aller anderen Teile. Die Hauptsache ist die Wahl des richtigen Installationsortes.

Hauptzweck des Audits ist es, den Zustand des Abwassersystems zu überwachen und gegebenenfalls zu reinigen. Daher ist es wichtig, einen bequemen Zugriff auf den Knoten bereitzustellen, da manchmal große und sperrige Vorrichtungen zum Spülen von Rohren verwendet werden.

Es ist möglich, diese Elemente sowohl an horizontalen als auch an vertikalen Rohren zu installieren. Es ist nur notwendig, die notwendige Dichtheit aller Verbindungen zu erreichen.

Wir listen die wichtigsten Vorteile der Polypropylen-Revision auf:

• fähig, Hochtemperaturabwasser (bis + 95 Grad Celsius) standzuhalten;
• Es verfügt über einen glatten Innenraum, in dem Sie Verstopfungen beim Durchleiten von Abwasser vermeiden können.
• erfordert keine Verfärbung oder die Verwendung anderer Korrosionsschutzmaßnahmen;
• hat eine lange Lebensdauer von mehr als 50 Jahren;
• hält große Ladungen aufrecht und bricht nicht unter dem Einfluss niedriger Lufttemperaturen zusammen;
• verträgt die Einwirkung verschiedener Chemikalien.

Beachten Sie! Die Installation von Revisionen ist keine Laune, sondern eine Notwendigkeit. Einsparungen bei der Anschaffung und dem Einbau dieser Teile in das Abwassersystem können dazu führen, dass sie zukünftig vollständig außer Betrieb gesetzt werden können, was beträchtliche Kosten zur Behebung der Situation erfordert.

Merkmale der Installation von Revisionen

Technologische Anforderungen

Die Anweisungen für die Planung und Installation von Kanalsystemen (SNiP 2.04.01-85) erfordern die Installation dieses Formelements in den folgenden Fällen:

• mit jeder Umdrehung des Abflussrohrs in einem Winkel von 45 Grad oder mehr;
• am Fuß jedes vertikalen Rohrs;
• beim Verbinden zweier Abwasserrohre zu einem;
• an einem geraden Rohr mit einem Durchmesser von bis zu 100 mm - alle 15 Meter, mehr als 100 mm - alle 30 Meter;
• auf einer Falle, die am Ende der Kanalisation eines Privathauses montiert ist.

Denken Sie daran, dass der Zugang zum Audit bei ausgeblendeten Rohrleitungen mit einem Schacht mit einer Luke von mindestens 30 x 40 cm ausgestattet sein sollte.

Die Anforderungen an das interne Abwassersystem lauten wie folgt:

• zentrale Steigleitungen im ersten und letzten Stock ohne zusätzliche Zweige;
• zentrale Steigleitungen mit Abschlägen - auf jeder Etage;
• an Rohren, an die 3 oder mehr Sanitäreinrichtungen angeschlossen sind - am Anfang des Abschnitts;
• Kurvenfahrt - wenn ein Rohrabschnitt nicht durch ein anderes Loch gereinigt werden kann.

Montageprozess

Die Installation einer Revision im Abwassersystem bereitet keine Schwierigkeiten:

• Reinigen Sie die Glocke und das glatte Ende des Rohrs von Staub und Ablagerungen.
• prüfen, ob dort ein Gummidichtring installiert ist, der für die Dichtheit des Systems erforderlich ist;
• Schmieren Sie das glatte Ende des Rohrs mit Dichtmittel und setzen Sie es bis zum Anschlag in die Fassung der Revision ein.

• Markieren Sie auf dem Rohr die Stelle, an der sich der Einschnitt der Muffe befindet.
• Ziehen Sie das Rohr etwa 1 cm zurück.

Die Installation ist abgeschlossen.

Fazit

Nachdem Sie herausgefunden haben, was eine Kanalrevision ist und warum sie erforderlich ist, haben Sie keinen Zweifel daran, dass dieses Element im System installiert werden muss. In diesem Artikel können Sie ausführlicher über die Installation von Kanalsystemen lernen.
