Fittings für rohre: die wichtigsten arten und merkmale der

In diesem Artikel werden wir darüber sprechen, was Rohrverbindungsstücke sind, welche Sorten auf dem Markt erhältlich sind und welche Merkmale ihre Verwendung aufweist.

Hauptsorten

Wenn Rohre vorhanden sind und diese mit ihren eigenen Händen zu einem einzigen hermetischen System zusammengefügt werden müssen, sind spezielle Verbindungselemente mit entsprechenden Größen und Konfigurationen erforderlich.

Die Verbindungselemente, die für den Bau von Rohrleitungen verwendet werden, werden entsprechend dem Rohrtyp in Polymer und Metall unterteilt. In diesem Artikel werden wir untersuchen, welche Modifikationen auf dem Markt das Zubehör für Kunststoffrohre für die Wasserversorgung und für ihre Metallgegenstücke sind.

Alle Zubehörteile, unabhängig von den verwendeten Materialien, sind in drei Kategorien unterteilt:

• Beschläge;
• Absperrventile;
• zusätzliche Beschläge.

Betrachten Sie die Merkmale jeder dieser Kategorien genauer.

Arten von armaturen

Entsprechend dem Zweck der Beschläge werden die folgenden Typen unterschieden:

• Ecken und Biegungen - ändern Sie die Richtung der Rohrleitungen um 45, 90 oder 120 Grad.
• Sammler und Tees - werden für Gerätezweige von der Hauptlinie aus verwendet.
• Kreuze - bestimmt für die Einrichtung von Zweigen in zwei Richtungen von der Autobahn.
• Kupplungen - werden verwendet, um Rohre mit gleichem Durchmesser in einem geraden Abschnitt zu verbinden.
• Adapter (Nippel, Sgony und Futorki) werden verwendet, um verschiedene Rohrleitungen im selben System zu verbinden.
• Kappen (Kappen, Korken) - werden für abgedichtete Endrohre verwendet.
• Fitting - dient zum Anschluss einer starren Wasserversorgung mit flexiblen Schläuchen.

Entsprechend dem in der Produktion verwendeten Material werden Verbindungselemente in folgende Kategorien unterteilt:

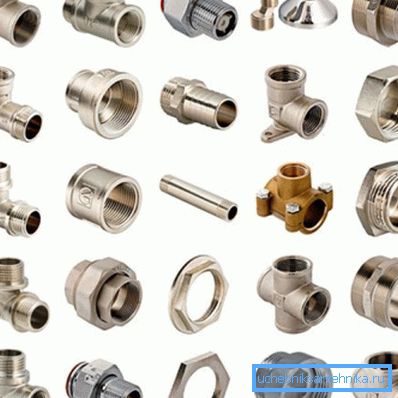

• Armaturen, die für die Installation von Metallinstallationen verwendet werden, können mit Gewinde, Crimp, Flansch oder geschweißt werden.

Geschweißte Modifikationen sind mit einer glatten Oberfläche versehen, die in das Rohr passt und zu einer dichten Verbindung geschweißt wird.

Nicht weniger beliebte Gewindeverbindung, die in den meisten Haussystemen verwendet wird. Der einzige Nachteil einer solchen Verbindung besteht darin, dass sie keine Restdichtheit bieten kann, und daher werden spezielle Dichtungen wie Dichtungsring, Kabel, Dampfband usw. verwendet.

Crimpverbindungen werden seltener verwendet, da hierfür ein spezielles Werkzeug erforderlich ist.

Wichtig: Die auf diese Weise erhaltene Verbindung ist nicht zum Recycling bestimmt. Es bietet jedoch ein Höchstmaß an Dichtheit und Zuverlässigkeit.

Die Flanschverbindung wird in industriellen Rohrleitungen eingesetzt und erfolgt mittels Schraubbefestigung.

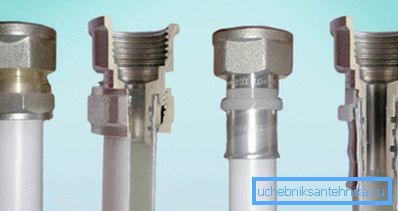

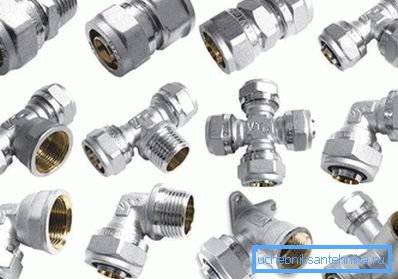

• Formstücke für Metallrohre dienen zur Durchführung einer Spannzange oder Spannzangengewindeverbindung. Die zuverlässigste Art der Verbindung auf Metallbasis-Laminat ist die Verwendung von Klemmverschraubungen.

Neben Pressfittings für Metallrohre sind Produkte zum Komprimieren von Metalllaminaten für den einmaligen Gebrauch konzipiert. Bevor Sie das Rohr für das Crimpen schneiden, müssen Sie daher alles genau messen, damit Sie das gebrauchte Fitting nicht schneiden und ein neues an seinem Platz installieren müssen.

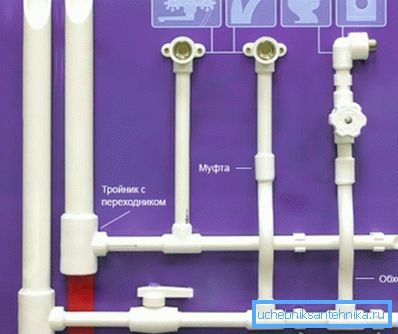

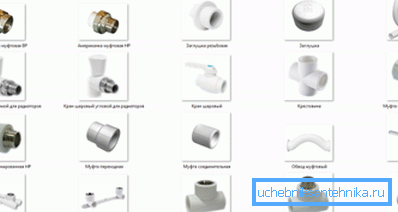

• Fittings für Polypropylenrohre sind Fittings, die durch Löten mit der Rohrleitung verbunden werden.. Zum Löten wird eine spezielle Ausrüstung verwendet, die den Sitz und das Rohrende auf + 260 ° C erwärmt.

Die auf die gewünschte Temperatur erwärmten Teile werden zusammengefügt, zentriert und in der erforderlichen Position gehalten, bis der Kunststoff vollständig abgekühlt ist. Nachdem der Kunststoff kalt ist, stellt sich eine fast monolithisch dichte und haltbare Masse heraus, deren Preis niedrig ist.

Ventile

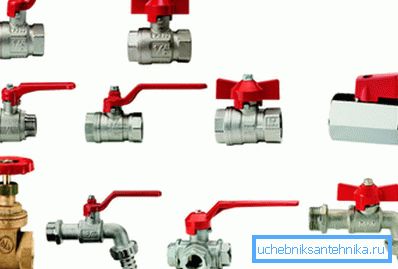

Absperrventile sind Formstücke für geformte Rohre und ihre runden Gegenstücke, die die Zufuhr von Wasser oder anderem transportiertem Medium unterbinden sollen.

Moderne Armaturen sind auf dem Markt mit folgenden Varianten vertreten:

• Kräne - werden in verschiedenen Rohrleitungen sowohl im Haushalt als auch in der Industrie eingesetzt;
• Schieber - verwendet in Industrieanlagen;
• Ventile (Ventile) - verwendet in industriellen Systemen;
• Klappen (Drosselklappen) - werden in industriellen Anlagen eingesetzt.

Wichtig: Achten Sie bei der Auswahl von Ventilen auf die Markierungen auf dem Produktkörper. Die Kennzeichnung enthält Angaben zum bedingten Durchgang, zum bedingten Druck, zur maximal zulässigen Temperatur des transportierten Mediums, zur Strömungsrichtung und zum Material, das zur Herstellung von Zubehör verwendet wird.

Zusatzausstattung

Weiteres Zubehör für Propylenrohre wird durch folgende Produktpalette dargestellt:

• Befestigungsclips - repräsentieren die Halterungen, die zur Befestigung an festen vertikalen und horizontalen Flächen vorgesehen sind.

Der Innendurchmesser des Produkts entspricht dem Außendurchmesser des Rohrs. Somit wird das Befestigungselement mit einem Dübel an der Wand befestigt, und das Rohr wird in das Produkt eingeführt und sicher gehalten.

Der Vorteil derartiger Befestigungselemente besteht darin, dass die Rohrleitung trotz der Zuverlässigkeit der Fixierung in Längsrichtung verschoben werden kann.

• Das Passieren von Ebenen ist für die Installation von Wassermischern vorgesehen. Aufgrund der Durchgangsstreifen entfällt die Verwendung von Verbindungsbeschlägen.
• Bögen - fertige Teile der Pipeline, die im Werk hergestellt werden.
• Bei den Konturen handelt es sich um Vorrichtungen, mit denen verschiedene Hindernisse auf dem Weg der Pipeline umgangen werden können. Strukturell handelt es sich bei diesen Produkten um einen bogenförmigen Rohrabschnitt mit beidseitigen Muffen.
• Der Längenausdehnungskompensator ist ein spezielles Gerät für Heizungsanlagen, die mit Polypropylenrohren gebaut werden.

Fazit

Jetzt wissen Sie, was für Fittings zum Bau von Rohrleitungen verwendet werden. Außerdem kennen Sie jetzt die allgemeinen Anweisungen für die Verwendung dieser Produkte.

Haben Sie Fragen, die einer Klärung bedürfen? Weitere nützliche Informationen finden Sie im Video dieses Artikels.
