Die rohrbiegemaschine - merkmale des werkzeugs und eigene

Bei verschiedenen Arbeiten auf dem Land oder in der Garage muss das Rohr oft um einen bestimmten Kreis gebogen werden, um die korrekte geometrische Form zu erhalten. Ein solches Ergebnis kann nur mit Hilfe eines speziellen Werkzeugs erreicht werden, es ist jedoch teuer, ein Gerät für mehrere Operationen zu erwerben. Um dieses Problem zu lösen, wird in diesem Artikel beschrieben, wie Sie eine Rohrbiegemaschine selbst herstellen.

Merkmale der Ausrüstung

Zweck des Geräts

Bei der Herstellung verschiedener Metallstrukturen, wie z. B. Pavillons, Gewächshäusern, Zäunen, Gartenmöbeln usw., sind Profilrohre sehr beliebt, da sie langlebiges, langlebiges und erschwingliches Material sind. Die Herstellungstechnologie einiger dieser Konstruktionen erfordert jedoch, dass die Rohre in einem bestimmten Radius oder in einem bestimmten Winkel gebogen werden. Außerdem ist möglicherweise ein Biegen während der Installation der Rohrleitung erforderlich.

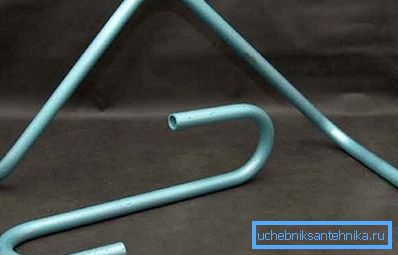

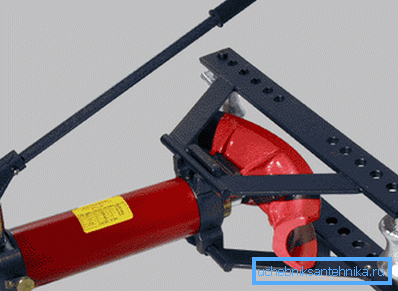

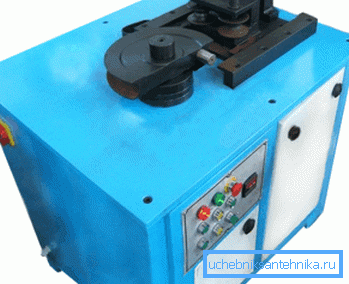

Es ist unmöglich, eine solche Operation mit den Händen durchzuführen, aber der Rohrbiegemaschine ermöglicht es Ihnen, die Aufgabe ohne große Schwierigkeiten zu bewältigen. Damit können Sie die Rohre in einem Winkel von 0 bis 180 Grad biegen. Meistens werden in solchen Geräten elektromechanische oder hydraulische Antriebe eingesetzt.

Ich muss sagen, dass dieses Werkzeug sehr vielseitig ist, da Sie verschiedene Arten von Rohren biegen können:

• Heizungsräume;
• Gas;
• Klempnerarbeit;
• Profil usw.

Das Material kann aus folgenden Materialien hergestellt werden:

• Geworden sind;
• Kupfer;
• Aluminium;
• Metall-Kunststoff

Der einzige Rohrdurchmesser sollte nicht mehr als zwei Zoll betragen. Daher ist der Umfang dieses Tools sehr umfangreich.

Insbesondere wird es verwendet:

• In Heizungsräumen;
• Tankstellen;
• Bei der Installation von Heizungs- und Sanitärsystemen usw.

Arten von Vorrichtungen

Überlegen Sie sich vor der Herstellung des Werkzeugs, welche Arten von Rohrbiegemaschinen vorhanden sind:

Darüber hinaus unterscheiden sich alle vorhandenen Werkzeuge hinsichtlich der Betriebsbedingungen für:

• Manuell - Wird für den Heimgebrauch oder direkt am Installationsort von Rohren verwendet.

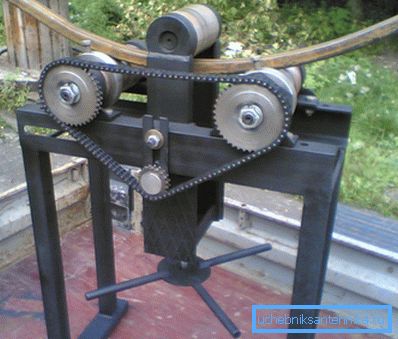

• Stationär - sind Maschinen, die in Unternehmen eingesetzt werden, in denen das Rohrbiegen Bestandteil des Prozesses ist.

Tipp! Wenn Sie einen großen Radius des Rohrs benötigen, um beispielsweise ein Gewächshaus mit Gewölben zu bauen, schlagen Sie Bretter ab und schneiden Sie einen Halbkreis des gewünschten Radius. Danach können Sie die Leitung mit eigenen Händen um dieses Gerät herumführen.

Werkzeugbau

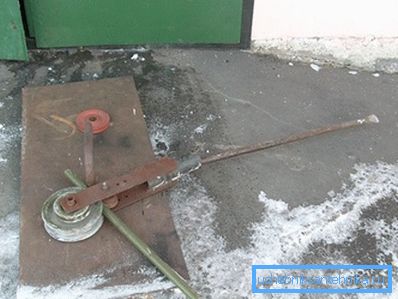

Es ist ziemlich einfach, eine einfache Biegevorrichtung auszuführen.

Das einzige, was Sie brauchen werden, sind einige Klempnerarbeiten sowie ein Werkzeug:

• Schweißvorrichtung;
• Bulgarisch;
• Maßband und Bleistift.

Als Material benötigen Sie mehrere Bleche mit einer Dicke von 3 und 10 mm sowie mehrere Stahlstäbe.

Die Anweisung sieht also so aus:

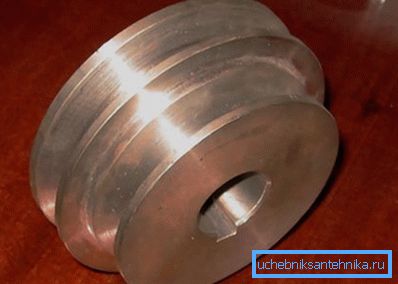

• Der erste Schritt ist die Vorbereitung der Riemenscheiben. Um das Gerät universell zu machen, d.h. Für Rohre mit unterschiedlichen Durchmessern sollten zwei Dreifachscheiben verwendet werden - ein Paar für halbe Zollrohre, ein Paar für Zollrohre und ein Paar für Dreiviertelrohre. Ich muss sofort sagen, dass der Kauf solcher Riemenscheiben nicht funktioniert, also müssen sie in der Werkstatt bestellt werden.

Auf jeder Seite des Rades sollte sich eine Aussparung befinden, die dem halben Rohrdurchmesser entspricht. Die stationäre Walze sollte einen minimalen Durchmesser haben, da sie vom minimalen Biegeradius abhängt.

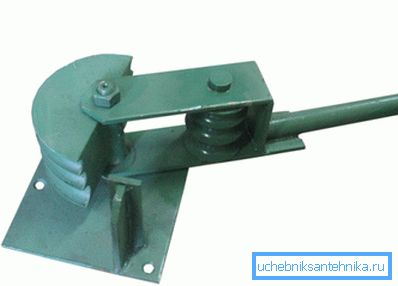

• Als nächstes müssen Sie eine Basis aus Metall mit einer Dicke von etwa 10 mm herstellen, bei der es sich um eine quadratische Platte mit Löchern an den Ecken handelt, die am Tisch befestigt werden kann.
• In der Mitte der Platte muss dann ein Stift montiert werden, dessen Durchmesser dem Innendurchmesser der kleinen Dreifachscheibe entsprechen sollte.
• Nachdem das Bett fertig ist, muss der Drehmechanismus ausgeführt werden. Dazu müssen Sie zunächst den U-förmigen Teil von zwei Metallplatten kochen. Die Höhe der Schenkel des Teils muss dem Durchmesser der kleinen und der großen Riemenscheibe entsprechen, so dass in dieser Entfernung eine große bewegliche Riemenscheibe und die Hälfte der stationären Rolle vollständig passen.
• Ein ca. 25 cm langer Griff ist an der Oberseite des Teils angeschweißt, auf den später ein als Hebel wirkendes Rohr aufgesetzt wird.
• Als nächstes wird ein großer Stift an der Kante des Teils installiert, der mit Splinten befestigt wird. Eine kleine Rolle wird mit der gesamten Struktur auf den Basisstift gesetzt.
• Jetzt muss nur noch die Betonung ausgeführt werden - dazu wird ein weiterer Stift geschweißt und eine Riemenscheibe darauf gelegt.

Der Fertigungsprozess der Teile ist abgeschlossen. Jetzt muss nur noch das Werkzeug auf dem Tisch befestigt werden, und Sie können mit dem Biegen der Rohre beginnen.

Tipp! Um zu verhindern, dass sich das Rohr während des Biegens verflacht, sollte es mit Sand gefüllt und die Enden mit Kotelett geschnitten werden.

Fazit

Jeder Heimmeister kann selbst einen manuellen Rohrbieger herstellen. Natürlich dauert dieser Vorgang einige Zeit, aber dieses Tool ist wirklich nützlich und sicherlich wird es auf der Farm mehr als einmal nützlich sein.

In dem Video in diesem Artikel erhalten Sie weitere Informationen zu diesem Thema.
