Auswahl eines werkzeugs zum löten von polypropylenrohren

Meisterinstallateure verwenden ein spezielles Werkzeug zum Löten von Polypropylenrohren, das üblicherweise als Lötkolben bezeichnet wird und in einem Netzwerk von 220 V 50 Hz arbeitet, was für fast alle Industrie- und Wohngebäude akzeptabel ist.

Die Modifikation solcher Geräte kann sich in Bezug auf Leistung, Größe, Gewicht und sogar Aussehen (flach und zylindrisch) unterscheiden, jedoch bleibt das Prinzip des Schweißens dasselbe. Im Folgenden werden einige Modelle kurz besprochen, die Grundprinzipien der Arbeit mit ihnen betrachtet und das Video in diesem Artikel gezeigt.

Löten und Löten von Polypropylen

Werkzeugübersicht

Hinweis Das Set zum Löten von Polypropylenrohren umfasst neben der Heizeinheit selbst auch spezielle Düsen mit unterschiedlichen Durchmessern, die dem Standardquerschnitt von Propylenrohren entsprechen. Solche Elemente können aus einer Aluminiumlegierung bestehen, die auch mit Teflon beschichtet sein kann. Die letzte Option ist teurer, aber bei der Arbeit mit Teflon haftet PP nicht, was die Arbeit erleichtert.

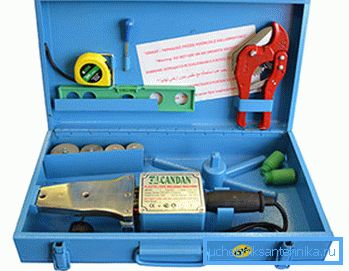

• Elektrischer Lötkolben zum Löten von Polypropylenrohren CANDAN SM-06 verfügt über ein Doppelheizelement, dh zwei 750-Watt-Heizelemente, mit denen Sie während der Wartezeit Strom sparen können, während das Werkzeug gleichzeitig heiß bleibt. Im Gegensatz zu SM-01 und SM-03 können Sie bei der Modifikation von CM-06 eine Düse mit einem Durchmesser von nicht mehr als 40 mm verwenden, da hier der Heizteil etwas enger ist, was wiederum zu einem geringeren Energieverbrauch beiträgt.
• Das Set wird zusammen mit dem Gerät mit 4 gepaarten Düsen für 20 mm, 25 mm, 32 mm und 40 mm, einem metrischen Maßband, einer Wasserwaage, einem Schlüssel zum Einbau von Düsen und Scheren geliefert und passt in ein Metallgehäuse. Der Thermostat des Lötkolbens ist für die Erwärmung auf bis zu 300 ° C ausgelegt, die Höchsttemperatur wird jedoch äußerst selten verwendet. Das Gerät kann mit einem elektrischen Netz von 220 V 50 Hz betrieben werden, das mit einem automatischen Beutel von mindestens 16 A ausgestattet ist.

• Der Lötkolben CANDAN SM-04 ist eher für das Schweißen von Rohren mit großem Polypropylenquerschnitt ausgelegt. Der Heizungsteil ist in Form einer Scheibe ausgeführt, in der nur ein Loch für die Befestigung der auswechselbaren Paarauskleidung vorhanden ist. Die Modifikation von SM-04 hat eine geringe Masse, die nicht nur den Transport erhöht, sondern auch die Bedienbarkeit in verschiedenen Positionen erhöht. Gleichzeitig ist es ein recht leistungsfähiges Gerät mit zwei Heizelementen mit jeweils 1000 W, mit denen Sie in der Wartezeit Strom sparen können während das Werkzeug heiß bleibt.
• Der vom Thermostat eingestellte Temperaturbereich kann zwischen 50 ° C und 320 ° C variieren. Dies ermöglicht das Arbeiten in kalten Kellern und im Freien bei windigem Wetter. Zum Lieferumfang gehören außerdem 3 Düsen für 50 mm, 63 mm und 75 mm, ein metrisches Maßband, ein Füllstand, ein Schlüssel zum Einbau von Düsen und eine Schere, und alles passt in ein Metallgehäuse. Bei Bedarf können Sie in der Anleitung jedoch zusätzlich Paardüsen für 20 mm, 25 mm, 32 mm, 40 mm, 90 mm und 110 mm erwerben - die Leistung des Lötkolbens reicht aus

• Elektrische Ausrüstung zum Löten von Polypropylenrohren Das Eral ER-01 (LUX) wird zum Schweißen von Polypropylenrohren und Formstücken mit einem Durchmesser von 16 mm bis 75 mm verwendet. Es hat eine Gesamtleistung von 1500 W, die von zwei PETs mit je 750 W bereitgestellt wird. Das Heizteil hat eine flache Form mit drei Löchern zum Fixieren des austauschbaren Düsenpaares. Ein spezieller Ständer ermöglicht die Fixierung des Geräts sowohl in horizontaler als auch in vertikaler Position.
• Der vom Thermostat eingestellte Temperaturbereich kann zwischen 50 ° C und 320 ° C variieren. Dies ermöglicht das Arbeiten in kalten Kellern und im Freien bei windigem Wetter. Zum Lieferumfang gehören außerdem 4 Düsen für 20 mm, 25 mm, 32 mm und 40 mm, ein metrisches Maßband, eine Libelle, ein Schlüssel zum Einstellen von Düsen und eine Schere. All dies passt in ein Metallgehäuse. Bei Bedarf ist es jedoch möglich, zusätzlich ein Düsenpaar für 50 mm, 63 mm und 75 mm zu erwerben - die Leistung des Lötkolbens reicht aus

• Elektrische Maschine zum Löten von Polypropylenrohren mit großem Querschnitt, das Heizteil ist in Form einer Scheibe ausgeführt, wobei es nur ein Loch gibt, um die austauschbare gepaarte Auskleidung zu befestigen. Die Version ER-03 hat eine geringe Masse, die nicht nur den Transport erhöht, sondern auch die Bedienbarkeit in verschiedenen Positionen erhöht. Gleichzeitig ist sie ein recht leistungsstarkes Gerät mit zwei Heizelementen mit jeweils 1000 W, mit denen Sie in der Wartezeit Strom sparen können während das Werkzeug heiß bleibt.
• Der vom Thermostat eingestellte Temperaturbereich kann zwischen 50 ° C und 320 ° C variieren. Dies ermöglicht das Arbeiten in kalten Kellern und im Freien bei windigem Wetter. Zum Lieferumfang gehören außerdem 3 Düsen für 50 mm, 63 mm und 75 mm, ein metrisches Maßband, ein Füllstand, ein Schlüssel zum Einbau von Düsen und eine Schere, und alles passt in ein Metallgehäuse. Bei Bedarf können Sie mit der Modifikation zusätzlich ein Düsenpaar für 20 mm, 25 mm, 32 mm, 40 mm, 90 mm, 110 mm und 125 mm erwerben - die Leistung des Lötkolbens reicht aus

• Die elektrische Vorrichtung zum Löten von Polypropylenrohren STURM TW-7218 unterscheidet sich in ihrer zylindrischen Form etwas von Xiphoid-Lötkolben, obwohl sie dieselbe periodische Heizart mit einer maximalen Temperatur von 300 ° C aufweist. Dieses Gerät hat eine Leistung von 1880 W, wodurch es von einem elektrischen Stromnetz von 220 V 50 Hz betrieben werden kann, das durch eine automatische 16 A geschützt wird. ungepaarte Düsen, die vom Hersteller geliefert werden, verfügen über eine Teflon-Beschichtung, aus der der Preis natürlich steigt.
• Die Aufheizzeit der ungepaarten Packung auf dem Zylinder beträgt 10 Minuten bei Raumtemperatur.. Neben dem Lötkolben mit Ständer umfasst das Metallgehäuse 3 unpaarige Befestigungen für 20 mm, 25 mm und 32 mm, einen Inbusschlüssel und einen Schraubendreher.

Rohrschweißen

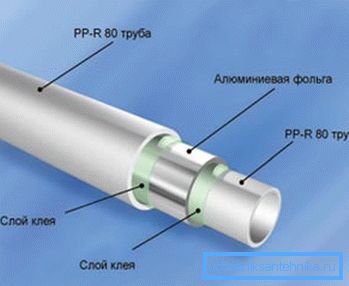

Verschiedene Polypropylenrohre werden für verschiedene Temperaturen der Wasserversorgung verwendet, wobei ein Ganzwandrohr für kaltes Wasser, ein PPR mit Aluminiumverstärkung für die Warmwasserversorgung und Glasfaser als Verstärkungsschicht für das Heizen verwendet wird.

Es wird angenommen, dass PPR mit Aluminium der Wassertemperatur von bis zu 90 ° C ohne Verformung standhalten kann. PPR mit Glasfaser kann jedoch bis zu 150 ° C standhalten. In heißem Wasser und bei Erwärmung erwärmt sich die Flüssigkeit jedoch normalerweise nicht mehr als 80-85 ° C. Daher wird PPR normalerweise als heiße Option verwendet. mit Aluminium. (Siehe auch den Artikel Abwasserrohre aus Polypropylen: Merkmale.)

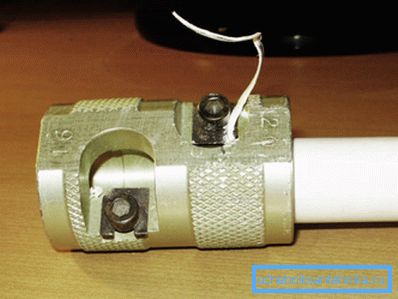

Die Verstärkungsschicht kann sich in der Mitte der Polypropylenwand befinden, sie kann sich jedoch auch näher an der Oberseite befinden. Es stellt sich heraus, dass die Heizdüse den PPR entfernt und die Folie abstreift, wodurch die Qualität der Verbindung beeinträchtigt wird. Um ein solches Problem zu vermeiden, wird ein Trimmer verwendet, der das Ende der Aluminiumfolie freigibt. Es ist jedoch besser, Rohre mit zentraler Verstärkung zu wählen - dies spart Zeit.

Hinweis Die meisten Handwerker bevorzugen die Verwendung von Aluminiumfolienrohren, auch für kaltes Wasser, da heißes PPR dickere Wände hat.

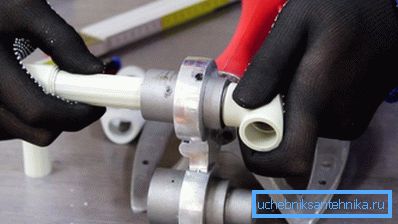

Auf dem Foto oben sehen Sie die Schritte zum Schweißen eines Polypropylenrohrs mit einem Lötkolben, aber jeder Moment erfordert eine bestimmte Zeit. Das Halten des Rohrs und des Anschlussstücks an der heißen Düse sollte daher 5-10 Sekunden dauern. Die gleiche Zeit sollte in den Händen des angeschlossenen Knotens gehalten werden, damit das Lot abkühlen kann.

Fazit

Es gibt keine Begrenzer für gepaarte und ungepaarte Befestigungen. Daher ist die Eintauchtiefe des Rohrs und der Armatur von Hand zu regeln und sollte nicht mehr als 15 mm betragen. Andernfalls liegt das Ende am Septum der Armatur an, wodurch die Durchlässigkeit der Pipeline verringert wird.
