Adapter für rohrleitungen: so arrangieren sie den anschluss
Adapter für Abwasserrohre, Wasserversorgung, Heizung usw. sind die Elemente, ohne die das Verlegen von Mitteilungen grundsätzlich nicht möglich wäre. Die Liste der Aufgaben, die mit Hilfe solcher Produkte gelöst werden, ist nahezu unbegrenzt. Deshalb werden im Folgenden nur die wichtigsten Informationen zu diesem Thema bereitgestellt.
Hauptsorten
Zuerst müssen wir die Feinheiten der Terminologie verstehen.
In der Regel wird jedes Teil, das zum Verbinden von zwei oder mehr Abschnitten der Rohrleitung oder zum Verbinden von Ventilen verwendet wird, als Formstück bezeichnet. In diesem Fall wird der Begriff "Adapter" normalerweise nur solche Formstücke genannt, mit denen Sie Rohre mit unterschiedlichen Durchmessern verbinden können.
Die Schlussfolgerung kann also ganz einfach getroffen werden: Alle Adapter gehören zu einer Gruppe von Beschlägen, aber nicht jeder Beschlag kann als Adapter bezeichnet werden.
Beachten Sie! Tatsächlich ist eine solche Genauigkeit nur für die Fachliteratur charakteristisch. In der Praxis verwechseln sogar Fachleute diese Konzepte. Zum Beispiel beim Kauf von Rohrleitungen und Adaptern in einem Geschäft ist es erforderlich, genau anzugeben, was Sie meinen.
Adapter für Abwasserrohre, für Wasserversorgungssysteme usw. kann eine andere Konfiguration haben. In der folgenden Tabelle werden Beispiele für die am häufigsten verwendeten Typen solcher Produkte aufgeführt:
| Adaptertyp | Geltungsbereich |

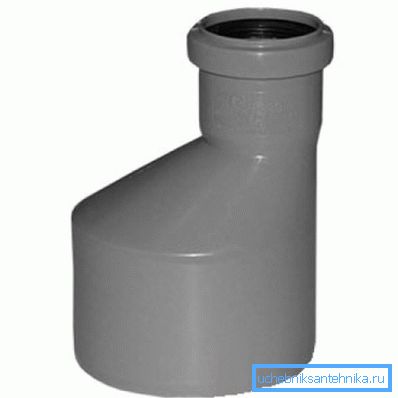

| Kupplung | Es wird verwendet, um Rohrleitungsabschnitte ohne Richtungswechsel zu verbinden sowie die Rohrlänge zu vergrößern. Es soll maximale Dichtheit der Verbindung gewährleisten. Kupplungen, die zur Verringerung des Durchmessers verwendet werden, werden häufig als Reduzierungen bezeichnet. |
| T-Verbinder (T-Stück) | Es ist für die Ableitung aus der Hauptleitung des Abschnitts mit kleinerem Durchmesser oder für die Abzweigung der Rohrleitung in zwei Hülsen montiert. |
| Knie | Wird verwendet, um Kurven in verschiedenen Winkeln zu machen. In diesem Fall sind Knie unter verschiedenen Durchmessern recht selten: Normalerweise wird eine solche Installation wegen der Gefahr einer ungleichmäßigen Druckverteilung nicht praktiziert. |
| Kreuz | Es hat vier Ausgänge, die sowohl senkrecht als auch in unterschiedlichen Winkeln angeordnet sein können. Es wird zum Bilden von Rohrleitungen verwendet. |
Dies ist natürlich nur die allgemeinste Beschreibung. Andere Adapter für Kunststoffrohre und Formstücke für die Metallkommunikation sind auf dem Markt erhältlich, sie erfüllen jedoch in etwa die gleichen Funktionen.
Merkmale der Auswahl und Installation
Für Metall
Bei der Montage von Metallleitungen für die Wasserversorgung und -entwässerung werden meistens Metallfittings verwendet. Normalerweise bestehen sie aus Stahl (für Gusseisensysteme - aus Gusseisen) und zur Verbesserung der Korrosionsschutzeigenschaften werden sie mit NE-Metallen beschichtet (Verchromen, Vernickeln). Beliebt sind auch Adapter aus technologischen Legierungen, zu denen in erster Linie Bronze und Messing gehören.
Beachten Sie! Bronze- und Messingprodukte halten länger, aber der Preis ist höher als der von Stahl mit verschiedenen Schutzschichten.
Je nach Konfiguration werden solche Produkte unterschieden:
- Modelle zum Schweißen oder Löten. Geschweißte Varianten werden in der Regel durchgehend montiert, die mit einem Lötkolben zu verbindenden Teile sind jedoch meistens mit Buchsen an den Enden für die Montage von Rohrsegmenten ausgestattet.
- Adapter mit elastischen Bündchen. Wird meistens in der Installation von drucklosen Systemen eingesetzt - im Abwasserkanal. Nach diesem technologischen Schema werden auch Adapter für Lüftungsrohre mit mittlerem und großem Durchmesser hergestellt, deren Verbindung jedoch mit einer zusätzlichen Klemme verstärkt werden kann.

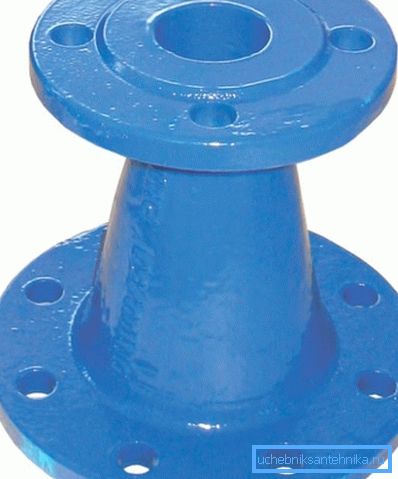

- Flanschkonstruktion. Sie werden für die Ausrüstung von Rohrleitungen mit großem Durchmesser verwendet und bieten auch bei erheblichem Druck eine hohe Zuverlässigkeit.

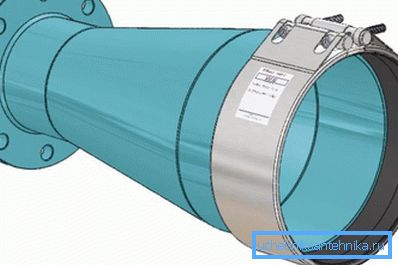

Beachten Sie! In einer Reihe von Situationen werden kombinierte Modelle verwendet, bei denen ein Flansch an einem Ende und eine Düse zum Einfädeln oder Schweißen am anderen Ende installiert sind.

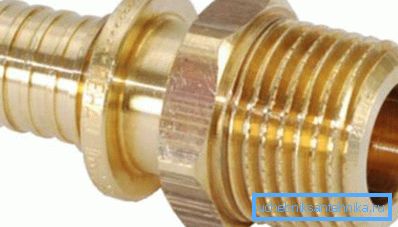

- Gerade Gewindeanschlüsse (auf einem äußeren oder inneren Kegel). Zum Verbinden einer Vielzahl von Rohrleitungen, einschließlich Dichtungen und Überwurfmuttern, die Teile im verbundenen Zustand befestigen.

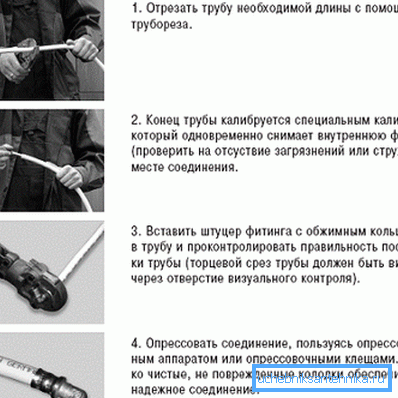

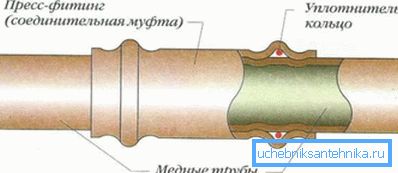

- Formstücke für Kupferrohre zum Einbau von Presshülsen. Sorgen Sie für eine recht schnelle und zuverlässige Installation, indem Sie spezielle Crimpverbindungen verwenden. Der Nachteil solcher Teile ist die Unmöglichkeit der Demontage, ohne die Unversehrtheit des Produkts zu beeinträchtigen.
Für Kunststoff
Kunststoffadapter für Kunststoffrohre sind auch in einem recht umfangreichen Sortiment erhältlich. Sie zeichnen sich durch eine geringere Zuverlässigkeit als Metall aus, sind jedoch viel billiger und lassen sich mit den eigenen Händen einfacher montieren.
Unter den Sorten können identifiziert werden:

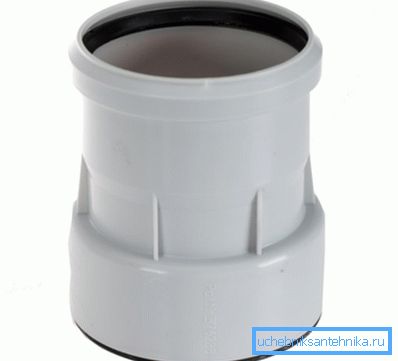

- Polyvinylchlorid- und Polyethylenprodukte zum Einbau mit Gummimanschetten. Die Befestigung erfolgt ohne zusätzliche Befestigungselemente und bietet einen inneren elastischen Ring. Wird in drucklosen Abwassersystemen verwendet.
- PVC-Fittings für die Leimmontage. Zuverlässiger als bisher, aber auch nicht in der Lage, hohen Druck zu widerstehen.
- Adapter mit Polymergewinde. Sie werden relativ selten verwendet, da sie unter Last keine ausreichende Dichtheit gewährleisten können. Kann in Niederdruckleitungen, Lüftung usw. angewendet werden.
- Adapter aus Polypropylen, geschweißt. Granat bietet ein hohes Maß an Zuverlässigkeit, bildet jedoch eine einteilige Verbindung. Um mit solchen Fittings arbeiten zu können, werden spezielle Lötkolben mit Düsensätzen verwendet, deren Größe dem Durchmesser der Rohrleitung entspricht.
- Metall- und Verbundstrukturen, einschließlich Kunststoffschalen und Befestigungselementen aus Stahl (manchmal Bronze oder Messing). Diese Gruppe umfasst Crimpadapter für Metall-Kunststoffrohre sowie kombinierte Formstücke, mit denen Sie den Übergang "Kunststoff-Metall" anordnen können.
Tipp! Wenn das Teil keine Buchse hat, ist der beste Adapter von einem Gussrohr zu einem Kunststoff nur eine Pressverbindung.
Der Umfang dieser oder jener Produkte wird weitgehend durch die Merkmale des Systems bestimmt:
- Es können praktisch alle Übergangselemente im Abwassersystem verwendet werden - der Druck in den Rohren ist gering, so dass die Dichtigkeit nahezu ohne Kraftaufwand erreicht werden kann.
- Es wird etwas schwieriger mit den Klempnerarbeiten. Die besten Montagemethoden sind hier das Kunststoffschweißen sowie die Verwendung von Schraubverbindungen mit Metallteilen.
- Für ein Heißwassersystem ist es wünschenswert, Verbundmaterialien zu verwenden, die mit Glasfaser oder Metall verstärkt sind, da sich diese durch eine geringere Temperaturverformung auszeichnen.
Fazit
Adapter für PVC-Rohre sowie Formstücke für Produkte aus anderen Polymeren und Metallen können sehr unterschiedliche Formen und Ausführungen aufweisen. Gleichzeitig sollten sie die zuverlässigste und dichteste Verbindung von Rohrleitungen mit unterschiedlichen Durchmessern gewährleisten, was beim Verlegen von Kommunikationen häufig erforderlich ist.
Das Video in diesem Artikel wird Ihnen helfen, die Feinheiten der Auswahl und Installation dieser Teile zu verstehen, so dass vor dem Beginn der Arbeit Zeit zur Ansicht gegeben werden sollte.
