Abwassertee: hauptarten und -methoden

Es ist kein Geheimnis, dass das Abwassersystem nicht nur aus Rohren besteht, sondern auch aus Armaturen, wie zum Beispiel T-Stücken für Abwasserrohre. Eine große Auswahl an verschiedenen Formteilen hat ihren eigenen Zweck und wird, falls erforderlich, dazu verwendet, die Hauptleitung in mehrere Richtungen zu verdünnen, die Richtung der Leitung zu ändern usw.

In diesem Artikel wird jedoch detailliert beschrieben, was die Kunststoff-T-Stücke für Abwasserkanäle sind und wie sie beim Bau von Abwasserentsorgungssystemen für Haushalte verwendet werden.

Einfache Montage durch Verwendung spezieller Verbindungselemente

Abwasserkanäle, die unter Verwendung von PVC-Rohren und Verbindungselementen gebaut wurden, zeichnen sich durch mehrere Vorteile aus, darunter:

• angemessener Preis;
• geringes Gewicht
• absolute Korrosionsbeständigkeit;
• lange Lebensdauer ohne regelmäßige Reinigung;
• einfache Installationsarbeiten

In Bezug auf das moderne Entsorgungssystem für Kunststoffabfälle möchte ich diese Qualität besonders als einfache Installation hervorheben. Die Installation ist sehr einfach und wird durch die Verwendung spezieller Verbindungselemente - Fittings möglich.

Hauptsorten

Bei der Konstruktion von häuslichen Abwassersystemen werden drei Haupttypen von Verbindungsstücken verwendet, die sich in der Konfiguration unterscheiden und bestimmte bestimmte Funktionen erfüllen sollen.

• 87 ° oder 90 ° Abwasserteile - Der Hauptzweck dieses Teils besteht darin, die vertikale Steigleitung mit den horizontalen Abschnitten der Rohrleitung zu verbinden.

• 45 ° Abwasserteile - Diese Verbindungselemente werden zur Befestigung von Kunststoffrohren bei der Konstruktion der meisten horizontalen Zweige verwendet.

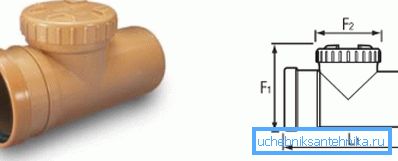

• Bei den Revisionen handelt es sich um eine Hülse mit senkrechtem Auslauf, die durch einen abnehmbaren Deckel verschlossen wird.. Wenn das System in Betrieb ist, kann die Abdeckung entfernt werden, um den Verstopfungsgrad zu prüfen oder um das Verstopfen zu reinigen.

Die aufgeführten Sorten reichen aus, um ein komplettes Hausmüllsystem zu bilden. Um jedoch auf den Erfolg bei der Installation zählen zu können, müssen die Größen dieser Verbindungselemente und deren Übereinstimmung mit den Standardgrößen der Rohre berücksichtigt werden.

T-Stücke können entsprechend dem Durchmesser der Rohrverbindung folgende Querschnittsgrößen haben: 110 mm, 160 mm, 200 mm, 250 mm und 315 mm. Für den Bau industrieller Anlagen mit größerer Kapazität werden Verbindungselemente mit einem Querschnittsdurchmesser von 400 mm und 500 mm hergestellt.

Außerdem sind die Abmessungen des Abwasserkanals 110 mm und andere Modifikationen möglicherweise nicht in allen Richtungen gleich. Zum Beispiel können die Querschnitte von Rohren der horizontalen Richtung gleich sein, während der vertikale oder diagonale Auslass einen kleineren oder größeren Durchmesser haben kann.

Konstruktionsmerkmale

Unabhängig von Größe und Konfiguration ist das Design des Polymer-T-Shirts einfach. Die Ausgabe des Produkts erfolgt in Form eines herkömmlichen Rohrs mit Falzkanten. Zwei Eingangsteile, beispielsweise 50 x 50 mm, sind mit speziellen Muffen ausgestattet, zu denen die Rohrenden passenden Durchmessers gehören.

Für maximale Dichte, Dichtheit und Zuverlässigkeit der Verbindung verfügen die Buchsen über spezielle Gummiringdichtungen. Nach Angaben der Hersteller von Polyvinylchlorid-Rohren und des entsprechenden Zubehörs reicht eine ordnungsgemäß montierte Verbindung mindestens 20 Jahre, ohne dass die Dichtung ersetzt werden muss.

Installationsregeln

Anweisungen für Installationsarbeiten unter Verwendung von Kunststoff-T-Verbindungen zeichnen sich durch eine einfache Implementierung aus und können gut von Hand ausgeführt werden.

Die Pipeline-Installation wird erfolgreich abgeschlossen, wenn Sie die folgenden Empfehlungen einhalten:

• Bei der horizontalen Verkabelung verwenden wir ausschließlich T-Stücke mit einem 45-Grad-Abgriff.

Wichtig: Wenn Sie beim Bau horizontaler Verdrahtungen T-Stücke mit senkrechtem Anschluss verwenden, erhöht sich die Wahrscheinlichkeit häufiger Verstopfungen des Abwassersystems im späteren Betrieb erheblich.

• Steckdosen, die mit einer Steckdose ausgestattet sind, sollten auf den anfänglichen höheren Punkt des Netzwerks gerichtet werden. Somit sollte die Muffe als Eingang zum Verbindungselement fungieren, während das Rohrende ein Auslass sein sollte.
• Gummidichtungen können nicht beschnitten oder ganz entfernt werden. Die Dichtung ist speziell eingelegt, um die Verbindung so dicht und dicht wie möglich zu machen, so dass Sie sich nicht wundern müssen, dass Sie sich beim Einbau etwas Mühe geben müssen.

Tipp: Zur Vereinfachung der Aufgabe reicht es aus, die Innenfläche der verbundenen Elemente vor dem Einbau mit Wasser und Seife zu schmieren. In diesem Fall wird das Rohr viel leichter in die Muffe eingeführt und die erforderliche Dichte der Verbindung wird erreicht.

• Die Verbindungen der Verdrahtungselemente mit einem Durchmesser von mehr als 50x32 mm sind ratsam und in einigen Fällen erforderlich, um an der angrenzenden Fläche mit Klemmen der Halterungen befestigt zu werden.
• Die Installation von Audits sollte auf frei zugänglichen Rohrleitungsabschnitten erfolgen. In einem Privathaus werden solche Elemente in der Regel nicht oder nur in begrenztem Umfang eingesetzt.

Änderungen aus anderen Materialien

Gegenwärtig werden neben den weit verbreiteten Polymersystemen Metall-, Keramik- und sogar Asbestzementkanäle hergestellt.

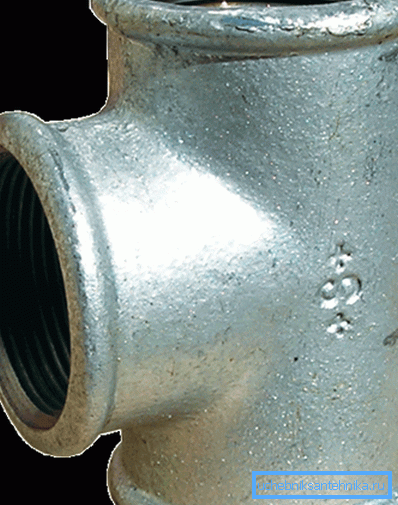

Selbstverständlich werden beim Verbinden von Rohren aus solchen Materialien die entsprechenden Verbindungselemente verwendet. Beispielsweise wird für Rohre aus Gusseisen ein T-Stück aus Gusseisen verwendet, das gemäß den Anforderungen von GOST 6942.14-69 hergestellt wird.

Verbindungselemente dieser Art können hergestellt werden, um die gewindeartige, glockenförmige und buchsenlose Art zu verbinden. Keramische Asbestzement- und Betonanaloga werden nur im Hinblick auf die Muffenverbindung hergestellt.

Fazit

Jetzt wissen Sie, was ein Sanitär-T-Stück aus Kunststoff mit den Maßen 110 bis 110 x 110 mm oder sein Gusseisen-Analogon mit den Maßen 100x100x50 mm ist. Außerdem haben wir herausgefunden, wie die gängigsten Verbindungselemente aus Polyvinylchlorid installiert werden.

Weitere nützliche Informationen erhalten Sie im Video dieses Artikels.
