Zollkran: konstruktions- und betriebsmerkmale

In diesem Artikel werden wir die Hauptunterschiede zwischen dem Inch-Maßsystem und dem metrischen System diskutieren. Wir werden auch die Merkmale der Ventilauswahl für die Pipeline berücksichtigen.

Das Thema des Artikels ist von erheblichem Interesse, da es auf dem Markt ein breites Spektrum an Sanitärgeräten gibt, deren Abmessungen nicht in den üblichen Millimetern festgelegt sind. Zum Beispiel können Sie einen halben Zoll Kran zum Verkauf finden, und was bedeutet Ihrer Meinung nach diese Größe?

Die Differenz in den Messwerten

Um den Unterschied in den Messwerten sofort zu verdeutlichen, stellen wir fest, dass das Inch-Messsystem traditionell beim Bau von Rohrleitungen und bei der Auswahl von Absperrventilen verwendet wird.

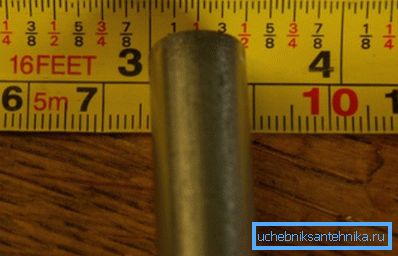

Englischer Zoll (Zoll) wird im metrischen Messsystem durch Schreiben als gleich 25,4 mm bezeichnet. Daher ist es nicht schwierig, die aktuellen Werte, die bei der Auswahl der Rohre und Formstücke verwendet werden, in Millimeter umzuwandeln. Es reicht aus, einen Taschenrechner zu verwenden.

Lassen Sie uns zum Beispiel berechnen, welches analoge metrische Messsystem einem 2-Zoll-Tap entspricht. Dazu multiplizieren Sie 25,4 mit 2 und erhalten 50,8 mm.

Die Berechnungsanweisungen sind also theoretisch einfach und es ist auch einfach, die Abmessungen eines Zoll-Gewindebohrers zu berechnen. Es bleibt zu prüfen, wie diese Mengen mit der Größe der Rohre kombiniert werden.

Merkmale des Durchmessers der Rohrleitung

Wie bereits erwähnt, ist es einfach zu berechnen, wie viel ein Hahn in Zoll von 1 bis 2 Zoll ist. Aber was ist zu wissen, um Ventile für die Pipeline aufzunehmen?

Beim Bau hausinterner Wasserversorgungsnetze sind Metall-Kunststoff-, Polypropylen-, seltener Ganzstahl- oder Kupferrohre die beliebteste Lösung.

Es ist kein Geheimnis, dass alle diese Rohre mit einem ähnlichen Außendurchmesser einen anderen Innendurchmesser haben, da das Stahlrohr dünner sein wird als ein ähnliches Produkt aus Polymermaterialien.

Bei der Bestimmung der Abmessungen der Rohrleitung und deren Übereinstimmung mit den Abmessungen der Ventile müssen daher die folgenden Werte berücksichtigt werden:

• Wandstärke;
• Innendurchmesser - bedingte Eigenschaften von Rohrleitungselementen, sowohl Rohren als auch Formstücken;
• Nenndurchmesser (Dу) - der Nennwert des Innendurchmessers, angegeben in Millimetern und auf den gesamten Wert gerundet;
• Nenndurchmesser Dn;
• Außendurchmesser.

Aus dem Obigen folgt, dass, wenn das Ventil 1 8 Zoll (Innendurchmesser) mit Innengewinde ist, ein Innengewinde ist, der Außendurchmesser des Rohrs mit Außengewinde ebenfalls 1/8 betragen sollte.

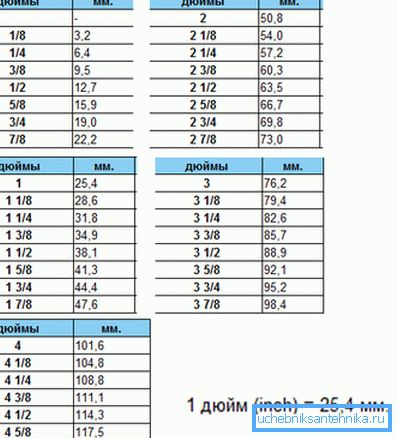

Dementsprechend schauen wir uns die zuvor angegebene Tabelle an, wie viel 1/8 und 3,2 mm sein wird. Das heißt, wir haben den Durchmesser der Innenseite des Wasserhahns und der Außenseite des Rohrs in Millimetern angegeben.

Gerät des Zollkugelkrans

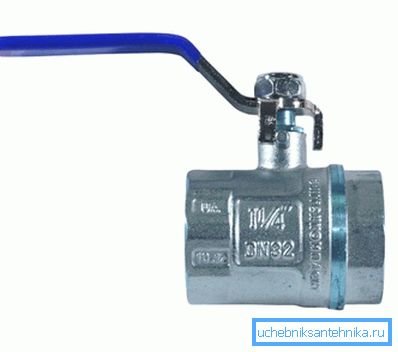

Wenn wir von einem Kran einen Zoll und ein Viertel sagen, meinen wir oft die so genannten Half-Turn-Verriegelungsvorrichtungen mit einem Kugelverschluss. Überlegen Sie, wie diese Ausrüstung angeordnet ist und was Sie bei der Auswahl beachten müssen.

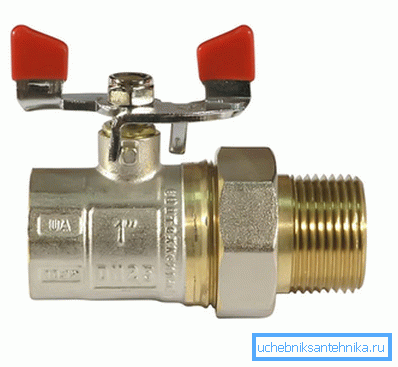

Der Kugelhahn ist eine Art Rohrabsperrventil, dessen Sperrelement in seiner Konstruktion in Form einer Kugel ausgebildet ist.

Half-Turn-Ventile mit Kugelventilen gelten heute als eine der modernsten, progressivsten und gleichzeitig einfach zu installierenden und wartenden Ventiltypen. Solche Kräne werden üblicherweise beim Bau von Rohrleitungen verwendet, die flüssige und gasförmige Medien transportieren.

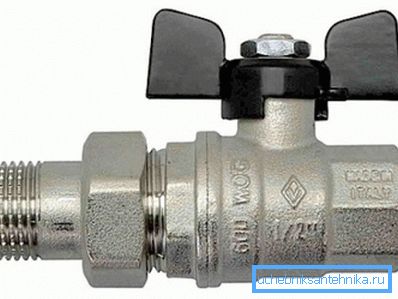

Der bewegliche kugelförmige Verschluss hat ein axiales Durchgangsloch, das in einer bestimmten Position mit einem Durchgangsloch im Körper des Krans zusammenfällt. Wenn die Löcher zusammenfallen, läuft die Wasserströmung frei, während gleichzeitig, wenn die Löcher im Gehäuse und im Tor nicht übereinstimmen, die Strömung blockiert wird. Zum Beispiel wird der Schieber vollständig geschlossen, wenn die Kugel um 90 Grad um ihre Achse gedreht wird.

Ein Vollbohrungsventil ist mit einer Ventilkugel mit einem Durchgangsbohrungsdurchmesser ähnlich dem Innendurchmesser der Düse ausgestattet, der mit der Rohrleitung verbunden ist.

Aufgrund der Übereinstimmung der Bohrungsparameter mit den Pipeline-Parametern wird die Höhe der hydraulischen Verluste minimiert, was diese Geräte von anderen Ventiltypen unterscheidet. Daher wird der Kugelhahn derzeit als Hauptverriegelungstyp an den linearen Abschnitten von Gasleitungen verwendet.

Ein wichtiges Element bei der Gestaltung des Kugelhahns sind "Sättel" aus Fluorkunststoffringen. Das Vorhandensein von "Sätteln" sorgt für eine vollständige Verbindung von Bolzen und Gehäuse, Dichtheit, Laufruhe und Drehbarkeit des Rohrs.

Wichtig: Die Anwesenheit von PTFE-Sitzen begrenzt die Temperatur des transportierten Mediums auf + 200 ° C.

Zusammenfassend stellen wir die Vorteile fest, die für Kugelhähne des Kugeltyps charakteristisch sind:

• Einfachheit der Vorrichtung;
• Dichtheit des Gehäuses und des Verschlusses;
• kompakte Abmessungen;
• die Einfachheit der Konfiguration des Strömungsteils und das fast vollständige Fehlen stagnierender Zonen;
• einfache Verwaltung;
• begrenzte Zeit, die erforderlich ist, um den Verschluss auszuführen;
• Möglichkeit des Betriebs während des Transports von viskosen Medien, Schlamm, Suspensionen, Zellstoffen usw.

Wichtig: Solche Geräte zeichnen sich durch einen großen Nachteil aus - das Vorhandensein einer "toten" Zone beim Drehen des Bolzens mit einem Cantilever-Schwungrad. Diese Unannehmlichkeiten werden durch einen Kran mit Schwungrad-Lamm ausgeglichen.

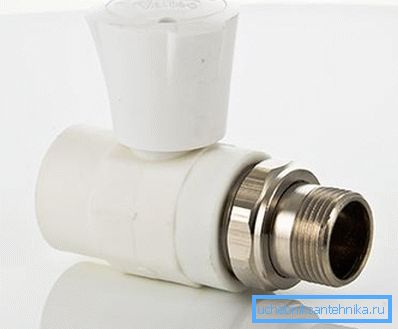

Gerät und Bedienung des Ventilkrans

Neben Ventilen ist es nicht unmöglich, das Vorhandensein von Ventilhähnen zu bemerken, die häufig beim Bau von Haushalts- und Industrierohrleitungen verwendet werden.

Zu den Vorteilen dieser Art von Ventilen gehören folgende:

• hohe Wartbarkeit im Vergleich zu Ballgegnern;
• angemessener Preis;
• eine breite Palette von Angeboten aufgrund der verschiedenen Modifikationen;
• einfache Installation;
• Einsatzmöglichkeit als Absperr- und Steuerventil (zum Vergleich ist ein Kugelhahn nur Absperrventil).

Zu den Nachteilen zählen geringere Haltbarkeit im Vergleich zu Kugelgegenstücken. Zum anderen kann das Gerät bei Bedarf demontiert werden, die Ursache des Defekts herausfinden und selbst reparieren.

Ein herkömmliches Einventilventil besteht aus den folgenden Konstruktionselementen:

• Gehäuse aus Kupfer, Messing oder Edelstahl;
• Auslauf (vom Körper getrennt oder untrennbar);
• Schwungrad an der Stange befestigt;
• Der Verriegelungsmechanismus ist eine Kurbelwelle vom Typ Schnecke oder Keramik.

Wie bereits erwähnt, werden bei ventilartigen Vorrichtungen zwei Arten von Verriegelungsmechanismen verwendet. Berücksichtigen Sie die Funktionen ihrer Anwendung.

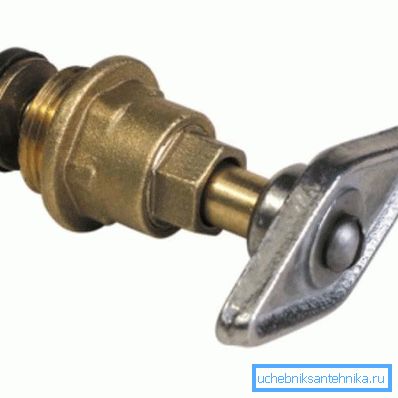

Der Schneckenmechanismus wird durch mehrere Umdrehungen des Schwungrades um seine Achse angetrieben. Die Schneckenstange am Ende gegenüber dem Schwungrad ist mit einer Gummi- oder Lederdichtung ausgestattet.

Die Dichtung befindet sich im Rotationsprozess neben dem "Sattel" und schließt somit die Wasserzufuhr. Wenn Sie hingegen das Schwungrad in die entgegengesetzte Richtung drehen, bewegt sich die Dichtung vom „Sattel“ weg und das Wasser wird ungehindert durchströmt.

Wichtig: Das häufigste Problem bei solchen Mechanismen ist das Ausdünnen der Dichtung und folglich das Auftreten von Lecks. Die Reparaturanweisungen sind einfach. Es reicht aus, das Ventil zu demontieren, die alte Dichtung zu entfernen und an deren Stelle eine neue Dichtung anzubringen.

Der Verriegelungsmechanismus in Form einer Keramikkranbox ist im Vergleich zu einer Schneckenvorrichtung eine progressivere Option.

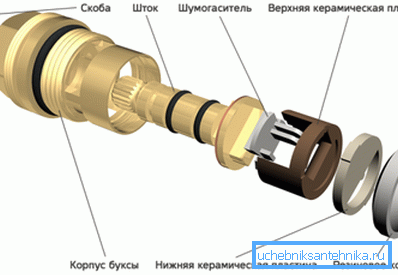

Der Verschluss ist ein Kern mit zwei kombinierten Keramikplatten, von denen eine feststehend ist und die zweite sich um ihre Achse dreht. Beim Drehen des Stiels werden die Platten zusammengefügt, oder umgekehrt besteht zwischen ihnen ein Spalt, durch den Wasser fließt.

Zu den Vorteilen dieses Gattertyps gehört Folgendes:

• geringes Drehmoment, da das Gerät eine halbe Umdrehung hat;
• Haltbarkeit des Verschlusses aufgrund der Tatsache, dass die Keramikteile viel stärker sind als die Gummidichtung;
• Reparaturfreundlichkeit, da der Verschluss nicht repariert wird, sondern sich völlig ändert, obwohl der Preis niedrig ist.

Fazit

Nun haben wir eine allgemeine Vorstellung davon, was einen Kran von 3 bis 4 Zoll und ähnliche Produkte mit anderen Größen ausmacht. Auch hier haben wir die Merkmale der Geräteverriegelungen betrachtet, die für die Installation an Zollrohren geeignet sind.
