Zeichnung des krans: typen und konstruktionsmerkmale von

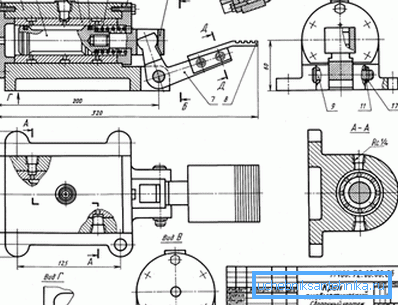

In diesem Artikel betrachten wir die Zeichnung eines Hydraulikkrans und erklären Ihnen, was die allgegenwärtigen Absperrventile sind, die beim Bau verschiedener Rohrleitungen verwendet werden.

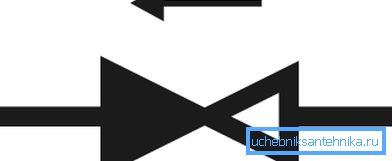

Außerdem legen wir fest, wie die Bezeichnung des Krans in der Zeichnung erfolgt, so dass diese Symbole von Installateuren verstanden werden, die ein Bauobjekt mit Sanitäreinrichtungen ausstatten.

Sprechen wir zunächst über die wichtigsten Krantypen und ihre strukturellen Merkmale.

Hauptsorten

Derzeit werden bei der Ausrüstung von Wohngebäuden mit Absperrventilen folgende Modifikationen von Rohrleitungsventilen verwendet:

• Modifikationen mit einem Ventil, das nur kaltes oder nur heißes Wasser liefert;
• Mischer mit zwei Ventilen;
• Einhebel-Kugelmischer;
• Modifikationen, die mit einem Thermostat ausgestattet sind;
• kontaktlose Kräne

Betrachten Sie die aufgeführten Kategorien von Geräten genauer.

Einzelventilventile

Die Konstruktion eines Einventilkranes setzt das Vorhandensein eines Schwungrads voraus. Daher erlaubt die Verwendung der Vorrichtung die Steuerung des Strömungskopfes, nicht aber die Temperatur.

Solche Geräte fanden die größte Anwendung bei der Anordnung von Landküchen und Bädern, wo die Möglichkeit der Warmwasserversorgung nicht gegeben ist. Diese Art von Absperrventilen besteht aus einem Metallgehäuse (Edelstahl, Messing, Kupfer, Silumin usw.), das den Ventilkasten mit einer Gummidichtung oder mit einer Keramikschleuse umschließt.

Der Auslauf ist mittels einer Schraubverbindung am Körper befestigt. Es gibt jedoch Modelle, bei denen der Körper und der Auslauf eine Einheit bilden. Der Kern des Verriegelungsmechanismus wird in das Gehäuse eingeschraubt und darin mit Rohrgewinden und Gummidichtringen befestigt.

Entsprechend der Art des Verriegelungsmechanismus werden Einventilventile in die folgenden Modifikationen unterteilt:

• Halbdrehkrane bestehend aus zwei kombinierten Keramikplatten. Während des Betriebs dreht sich die Stange und dreht die obere Platte, die relativ zu der festen unteren Platte abrollt. Wenn die Platten ausgerichtet sind, wird die Wasserzufuhr unterbrochen und wenn sich zwischen den Platten eine Lücke öffnet, läuft das Wasser frei.
• Wurmartige Modifikation funktioniert aufgrund von Rotationsbewegungen. Eines der Enden des Hahnachskastens ist mit einer Dichtung aus dickem Gummi ausgestattet. Wenn sich der Stab dreht, wird die Gummidichtung gegen den „Sattel“ gedrückt und die Wasserzufuhr unterbrochen. Wenn umgekehrt die Dichtung aufgrund der Drehung der Stange gegen den Uhrzeigersinn ansteigt, wird die Wasserzufuhr wieder aufgenommen.

Mischer mit zwei Ventilen

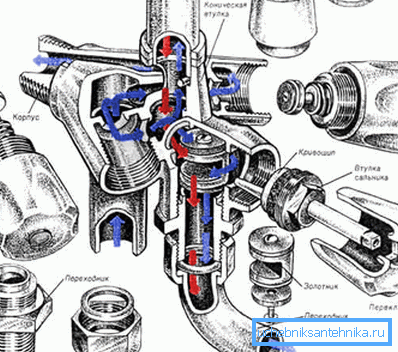

Mischer mit zwei separat angeordneten Schwungrädern sind Geräte, mit denen Sie gleichzeitig den Druck und die Temperatur der Wasserversorgung einstellen können. Das Gerät wird mit kaltem und warmem Wasser versorgt. Daher ist eine solche Sanitärausrüstung die beste Option für Badezimmer und Küchen.

Das Design des Zwei-Ventil-Mischers umfasst folgende Elemente:

• zwei getrennte Ventile, von denen jedes den Vorrat einer separaten Kartusche dreht;
• Kartuschen zur Kontrolle der Zufuhr von heißem und kaltem Wasser;
• Auslauf zum Entfernen von Wasser;
• einen Belüfter, der sich am Auslauf befindet und für einen groben Reinigungsstrom ausgelegt ist, um die Bildung von Spritzern zu verhindern;
• Schalter (Gander), der die Strömungsrichtung vom Auslauf zur Gießkanne ändert.

Wichtig: Achten Sie bei der Wahl eines Mischers mit zwei Ventilen darauf, dass das Gehäuse aus Edelstahl oder Messing besteht. Modifikationen aus Eisenmetall oder Silumin versagen trotz ihres niedrigen Preises schnell.

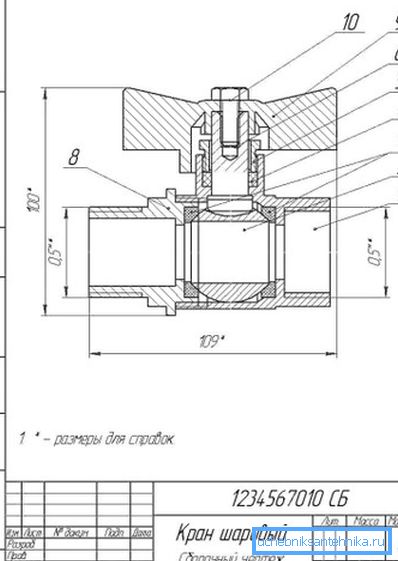

Einhebel-Ballmischer

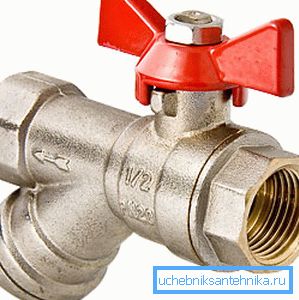

Es gibt eine große Auswahl an Kugelhähnen auf dem Markt, aber jetzt sprechen wir von einer Einhebelversion für den Hausgebrauch.

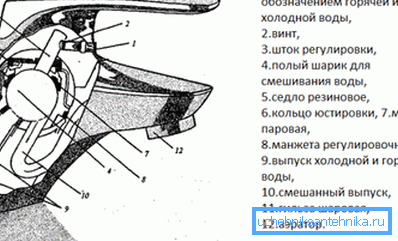

Die Sanitärausrüstung mit einem Kugelverschlusselement besteht aus folgenden Teilen:

• Gehäuse mit Befestigungselementen zum Verbinden von Schläuchen und Montageplatte;
• Hebel zur Steuerung der Wasserversorgung;
• Kugelkassette;
• Dichtungen;
• separater Auslauf oder Auslauf, kombiniert mit dem Körper;
• Belüfter.

Ein charakteristischer Unterschied solcher Mischer gegenüber anderen Verriegelungsvorrichtungen ist das Vorhandensein einer sphärischen Patrone in Form einer Hohlkugel mit drei Löchern.

Für den Betrieb einer solchen Patrone wird ein spezieller Gummisitz verwendet. Die Kugelkassette mit Hebel ist mittels Manschette und Haltering im Gehäuse fixiert.

Die Bedienung des Geräts erfolgt durch Anheben des Hebels. Nachdem der Hebel angehoben wurde, wird Wasser zugeführt oder gemischt.

Wichtig: Achten Sie beim Kauf eines Kugelmischers darauf, dass das Metall des Körpers nicht weniger als 0,2 cm dick ist. Natürlich sollte das Material für den Körper Edelstahl oder Messing sein. Außerdem müssen Sie vor dem Kauf die Leichtgängigkeit des Hebels ausprobieren. Wenn die Bewegung abgehackt ist, muss der Kauf eines solchen Geräts aufgegeben werden.

Die Gerätemischer mit einem Thermostat

Anweisungen für die Verwendung eines solchen Krans zeichnen sich durch Einfachheit und Bequemlichkeit aus. Tatsache ist, dass es ausreichend ist, die Wassertemperatur einmal einzustellen, und danach können Sie nur den Durchflusskopf einstellen.

Diese Funktion wird durch das Vorhandensein eines Thermostats bereitgestellt - ein spezielles Gerät, das auf Temperaturänderungen reagiert und diese Anzeigen auf einer Ebene hält. Mit Ausnahme des Thermostats unterscheidet sich die Vorrichtung solcher Geräte nicht wesentlich von einem kompletten Satz herkömmlicher Mischer. (Siehe auch den Artikel So installieren Sie einen Wasserhahn in der Spüle: Funktionen.)

Thermostatventile bestehen aus folgenden Elementen:

• Körper aus Stahl oder Messing;
• Schwungräder oder Einstellgriff;
• Keramikkartusche;
• Zusatzausstattung für Duschmodelle.

Wichtig: Geräte, die mit einem Thermostat ausgestattet sind, dieses High-Tech-Gerät und daher der Verkauf von diesen sollte durch die Garantie des Verkäufers oder des Herstellers des Herstellers abgedeckt werden.

Fazit

Nachdem Sie nun wissen, wie die Montagezeichnung der Sanitärausrüstung ist, können Sie bestimmen, aus welchen Teilen der Wasserhahn montiert wird und welche Teile für bestimmte Fehler verantwortlich sein können. Das Vorhandensein des Ausrüstungsschemas ermöglicht somit die Wartung und Reparatur von Hand.

Gibt es Fragen, die ausführliche Erklärungen erfordern? Weitere nützliche Informationen finden Sie im Video dieses Artikels.
