Wo und wie wird ein hochdruckhahn verwendet?

Absperrventile für das Arbeiten mit Hochdruck (VD) verschiedener Arbeitsmedien - Flüssigkeiten, einschließlich aggressiver Medien, Gas - müssen einen zuverlässigen Betrieb der Industrie gewährleisten. Den ersten Platz in dieser Liste nimmt der Brennstoff- und Energiekomplex ein. Der Hauptunterschied zwischen diesen Geräten liegt im Erhalt aller erforderlichen Leistungsqualitäten im Bereich von 10 bis 80 MPa. Heute betrachten wir das, was einen Hochdruckkegel und ein Kugelventil ausmacht, sowie auf andere ähnliche Geräte.

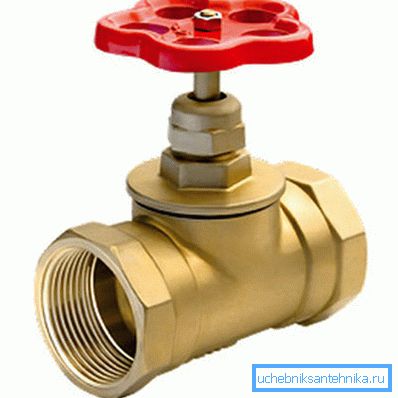

HP Stoppventil

Solche Ventile umfassen Vorrichtungen, die Medienströme aufgrund der hin- und hergehenden Verschiebung des Verriegelungselements blockieren können, das sich senkrecht zur Oberfläche des Gehäuses entlang der Mitte der Achse bewegt. Es ist eine Spindel, die in das Gewinde einer festsitzenden Mutter eingeschraubt ist. Die Position befindet sich im Deckel oder Joch (lesen Sie auch den Artikel Kugelhahn DN15: Geräte- und Installationsmerkmale).

Der laufende Faden ist tauchfähig oder von außen, er ist selbstbremsend, wodurch die Spindel in einer Zwischenstellung verbleiben kann und der vorhandene Druck des Arbeitsmediumstroms keinen Einfluss auf die Verriegelungseinrichtung hat. Der Aufbau des Ventilkörpers kann sein:

Die Verbindung der Drehspindel und des Deckels kann vom Balg- oder Stopfentyp sein. Konventionell können auch Ventile mit Membranverschluss als Ventil betrachtet werden.

Geräteeigenschaften

Nachteile von Absperrventilen:

• hoher Widerstand im Hydraulikplan;
• Unfähigkeit zur Verwendung in viskosen, extrem schmutzigen flüssigen Medien;
• Einwegventilbetrieb.

Durch die fortlaufende Modernisierung bestehender Geräte dieser Art konnte der Einfluss negativer Faktoren auf die Arbeitsqualität deutlich reduziert und die Vorteile von Geräten gesteigert werden:

• unveränderte Leistung bei hohem Druckabfall;
• kleiner Hub des Verriegelungselements zur vollständigen Überlappung;
• die Anweisung erlaubt die Montage an einer geeigneten Stelle für die Wartung am Rohr;
• kleine Gesamtabmessungen und Gewicht.

Hochdruckkrane

Solche Ventile sind für den Betrieb in Rohrleitungen ausgelegt, bei denen der Druck den Standard übersteigt. Daher weist das Verriegelungselement in diesem Fall eine erhöhte Festigkeit auf, wobei die zweckmäßigste Methode des Überlappens das Öffnen des Arbeitsmediums ist. Verwenden Sie 2 Arten von HP-Kugelhähnen.

Konisch

1. Ein Stopper dient bei dieser Konstruktion als Verriegelungselement.
2. Der Hauptvorteil der Geräte ist der niedrige Preis der Teile und die Einfachheit.
3. Diese Art der Konstruktion wird nicht für die vollständige oder teilweise Überlappung des Medienstroms in Rohrleitungen mit großem Durchmesser sowie für zu hohe Drücke und Aggressivität verwendet. Aus diesem Grund wird konisches KVD in der Gas-, Metallurgie- und Erdölindustrie nicht so häufig verwendet.

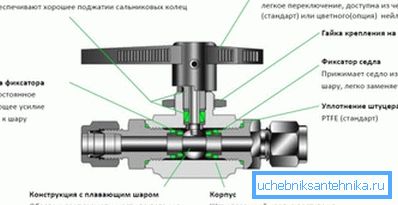

Ball

In diesem Fall ist das Verriegelungselement eine Kugel, die sich um eine Achse dreht. Diese Konstruktion setzt hohe Dichtheit, einfache Bedienung, Zuverlässigkeit und lange Lebensdauer des Geräts voraus.

Aufgrund dieser Qualitäten werden VD-Krane dieses Typs für eine Vielzahl von Rohrdurchmessern eingesetzt. Sie können auch verwendet werden, wenn die Temperatur + 200 ° C übersteigt, und für aggressive Medien.

Die Hauptabnehmer von Produkten sind:

• Energie;
• chemische, Öl-, Gas- und metallurgische Industrie;
• Dienstprogramme

Tipp: Bei Rohren mit kleinem Durchmesser wird das Gerät mittels Drossel- oder Kupplungsverbindung installiert.

Wenn die Strömung in einer Rohrleitung mit großem Durchmesser unterbrochen werden muss, werden die Ventile durch Schweißen oder durch einen Flansch verbunden. Öffnen und schließen Sie das Verriegelungselement durch den Antrieb.

Anforderungen an HP-Ventile

Die zur Herstellung dieser Produkte verwendeten Materialien müssen den Arbeitszeichnungen entsprechen. Alle Teile dürfen keine Mängel aufweisen, die ihre Dichte und Zuverlässigkeit während des Betriebs beeinträchtigen können. Während der Produktion müssen die Stufen des Stanzens, Schmiedens und Gießens einer zerstörungsfreien Prüfung mittels Radiographie, Ultraschallabtastung oder einer gleichwertigen Methode unterzogen werden.

Der Körper der Düsen und Flansche muss ein metrisches Gewinde mit einer großen Steigung haben, ein Toleranzfeld von 6 g, was GOST 16093 entspricht. Die Gewindebohrungen sind gerundet.

Tipp: Schleifen Sie alle Dichtflächen gründlich.

Jede Art von Defekt, der die Zuverlässigkeit und Dichtheit der Dichtung beeinträchtigen könnte, sollte nicht zulässig sein.

Das kann sein:

• sinken;
• Spalt, Fistel;
• Risse, Risiken und Sonnenuntergänge.

Der Einsatz in VD-Rohrleitungen (über 35 MPa) ist für korrosive Flüssigkeiten und Gasflansche mit glatter Dichtfläche und Formstücke aus Guss nicht zulässig. Die garantierte Lebensdauer der VD-Ankerelemente muss mindestens 25 Jahre betragen.

Fazit

Oben wurden in Betracht gezogen - Absperrventile VD, seine Merkmale sowie Ventile, die in diesem Fall verwendet werden. Sie haben auch gelernt, welche Anforderungen an ein Gerät dieser Art gestellt werden und welche Eigenschaften es haben sollte (siehe auch Artikel Heizkörperventil - alles, was Sie über dieses Ventil und Steuerventil wissen müssen).

Das Video in diesem Artikel bietet die Möglichkeit, zusätzliche Informationen zum obigen Thema zu finden.
