Wo und wie wird das nadelventil verwendet?

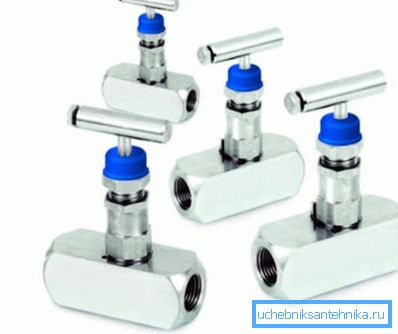

Eines der Elemente des Steuerventils ist ein Nadelventil. Damit ist es möglich, den Wasser- und Dampfstrom zu kontrollieren. Die Ausrüstung wird normalerweise an der Zusatzleitung installiert, wo der Druck 9,8 MPa nicht überschreitet. Der Kran - die Regulierungssperre - ist eine Art Rohrverbindungsstück. Die Bewegung der Verriegelungselemente erfolgt parallel oder hin und her zur Strömung des Arbeitsmediums.

Allgemeine Informationen

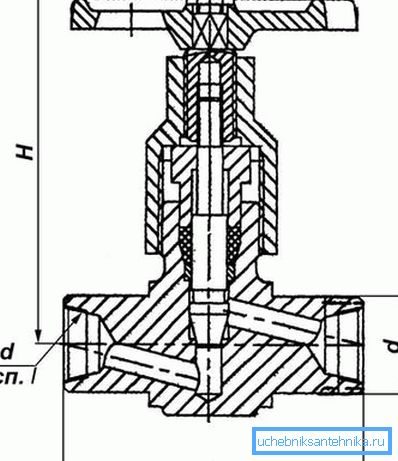

Im Nadelventil ist die Spindel das bewegliche Element. Sie wird in das Gewinde einer festen Mutter geschraubt und im Joch oder auf dem Deckel platziert.

Geräte gibt es in verschiedenen Ausführungen, sie sind in folgende Kategorien unterteilt:

1. Absperren, regulieren und ausgleichen - funktionell
2. Direktfluss, Durchgang und Winkel - spezielles Design.
3. Nadel und Scheibe - über dem Verriegelungselement.
4. Faltenbalg und Stopfbuchse - Deckel mit Spindel verschließen.
5. Remote- und Tauchfäden - die Position der Laufmutter.

.

Es werden über 100 Krantypen hergestellt, die je nach Verwendungszweck aufgeteilt werden:

• Nadel;
• Regulierung für Manometer;
• ausschalten.

Ihr Preis hängt vom Material und der Größe ab.

Nadelventil verwenden

1. Das Gerät verfügt über einen Verriegelungsmechanismus für das Druckmessgerät. Installieren Sie es an der Rohrleitung vor dem Druckmessgerät, sodass Sie es bei Bedarf ausschalten und spülen können.
2. Es ist auch notwendig, um die Strömung automatisch abschalten zu können, wenn die sehr empfindlichen Elemente des Druckmessers brechen.

Tipp: Installieren Sie das Nadelventil in der Rohrleitung, um das Manometer anzuschließen, abzutrennen und zu spülen.

1. Ventil - Kontroll-Stoppventile, die verwendet werden, um das Auftreten von Wasserschlägen in Rohrleitungssystemen zu verhindern. Sie treten beim sehr schnellen Öffnen und Schließen von Ventilen auf.
2. Die Anweisung empfiehlt die Verwendung von Geräten in Rohrleitungen mit langen Abschnitten, wodurch ein starkes Überlappen der Strömung vermieden werden kann, was zur Zerstörung der Rohrleitung führen kann.
3. Die Konstruktion der Vorrichtung erlaubt es, hohen Druck von 220 atm zu widerstehen und den Fluss von Flüssigkeit, Dampf oder Gas stufenlos einzustellen.

Tipp: Verwenden Sie ein Ventil dieses Typs im Alltag für Geräte und Rohrleitungen, die Gas, Wasser und andere Flüssigkeiten transportieren.

Eigenschaften und Vorteile

Das Gerät hat mehrere sehr wichtige Funktionen:

• manuelle Steuerung;
• Verbindung zur Rohrleitung mit einer Linsendichtung unter Verwendung eines Flansches;
• Kupplungsdruckmesser;
• Schließen des Ventils, wenn die Komponenten des Manometers gebrochen sind.

Ein Nadelventil wird verwendet, um mit eigenen Händen einen stufenweisen periodischen Fluss des Arbeitsmediums einschließlich des Heizmediums im Heizungssystem zu regulieren.

Er hat drei Positionen:

• geschlossen
• teilweise offen;
• vollständig geöffnet

Ein Nadelventil wählen

Bei der Bestimmung von Ausrüstungsmodifikationen muss entschieden werden, wo und zu welchem ​​Zweck sie angewendet werden.

Die Ventile bestehen aus verschiedenen Materialien, darunter:

• Stahl
• Gusseisen;
• Schmiedeeisen;
• Edelstahl
• Messing.

Das aus rostfreiem Stahl gefertigte Ventil hat Korrosionsschutz und wird in einer aggressiven Arbeitsumgebung als Regelverriegelung eingesetzt. Mit seiner Hilfe ist es möglich, den Fluss zu blockieren, um die Zuverlässigkeit und Dichtheit des Ventils aufgrund des Nadelelements sicherzustellen. (Siehe auch den Artikel Das Gerät des Mischers für die Spüle: Merkmale.)

Berücksichtigen Sie bei der Auswahl eines Geräts auch den Bereich und die Branche, in der es betrieben werden soll:

• Öl;
• chemisch;
• Essen;
• Dienstprogramme;
• Wasserversorgung und Wärmeversorgung in Rohrleitungen mit verschiedenen Gasen und Flüssigkeiten.

Um den genauen Kran zu bestimmen, den Sie benötigen, sollten Sie überlegen, für welches Medium er verwendet werden soll und aus welchem ​​Material er hergestellt werden soll. Letztere zeichnen sich durch ihre Eigenschaften, Korrosionsbeständigkeit, Betriebstemperatur und Preis aus.

Zum Beispiel:

1. Grauguss eignet sich für nicht sehr wichtige Bereiche und die Wasserversorgung.
2. Bronze - für eine korrosive Umgebung ist es rostfest.
3. Kohlenstoffstahl ist langlebig und zuverlässig und wird in Hochdruckumgebungen eingesetzt.
4. Chrom-Molybdän-Stahl wird aufgrund seiner hohen Wärmebeständigkeit in Heizungsanlagen eingesetzt.
5. Edelstahl und hitzebeständiges Nickel mit hoher Korrosionsbeständigkeit.

Tipp: Sie können Nadelventile dieser Materialien bei einem Druck von 0,5 bis 70 MPa verwenden.

Warum ein Nadelventil verwenden?

1. In den Systemen der Wasserversorgung und Erwärmung von langer Länge für einen sanften Stopp des Fluidflusses, wodurch es möglich ist, gefährliche und unangenehme Momente zu vermeiden.
2. Geräte dürfen nicht verwendet werden, wenn bereits andere Ventile und Ventile im Rohrsystem verwendet werden.
3. Kräne sind auf Rohrleitungen montiert und haben eine lange Lebensdauer.
4. Bevor Sie ein Gerät auswählen, empfehlen wir, den erforderlichen Durchmesser sowie das Herstellungsmaterial zu bestimmen.

Fazit

Durch den Einsatz von Nadelventilen können Sie einen stabilen Betrieb von Rohrleitungen und anderen Systemen herstellen. Erschien zuverlässiger Schutz bei vielen Notfällen. Das Video in diesem Artikel bietet die Möglichkeit, zusätzliche Informationen zum obigen Thema zu finden.
