Wir wählen und installieren das ventil mom-mom, mama-dad und

In diesem Artikel werden wir darüber sprechen, was ein Mom-Dad-Kran ist und wie er sich von ähnlichen Geräten mit anderen Verbindungselementen unterscheidet. Darüber hinaus betrachten wir die Klassifizierung der Krane nach der Verbindungsart sowie die Funktionsmerkmale dieser Geräte.

Klassifizierung von Schnellverschraubungen

Sie wissen nicht, wie sich der Tap 1 2 Dad Dad von dem ähnlichen Gerät Mom-Mama unterscheidet? Um eine umfassende Antwort auf diese Frage zu geben, betrachten wir die Eigenschaften von Schraubverbindungen, die bei der Montage von Rohrleitungssystemen verwendet werden.

Um das Rohr mit dem Fitting zu verbinden, ist es notwendig, dass einerseits das Fitting das Verbindungselement und andererseits die Kupplung ist. Somit wird der Fitting in die Kupplung eingeschraubt, wodurch die erforderliche Befestigungsstärke erreicht wird.

Damit das beschriebene Befestigungsverfahren unter realen Bedingungen angewendet werden kann, muss das Kupplungselement in Form einer Kupplung natürlich mit einem Innengewinde ausgestattet sein und der Fitting muss außen sein.

"Mutter" wird traditionell als Verbindungselement in Form einer Vereinigungskupplung bezeichnet. Der "Vater" ist also ein verbindendes Element in Form einer Drossel.

Wichtig: Beim Bau von Rohrleitungen mit kleinen und mittleren Querschnittsdurchmessern werden häufig Verdrahtungspläne verwendet, die mit „Mama“ und „Papa“ arbeiten. Die Installation von großen Rohrleitungssystemen mit einem Querschnittsdurchmesser von mehr als 50 mm erfolgt in der Regel mit einem stärkeren Flansch oder einer geschweißten Verbindung.

Wir haben uns also für die wichtigsten Arten von Gewindeverbindungen entschieden, die beim Bau von Rohrleitungen verwendet werden, bis hin zu Ventilen.

Gewindeanschlüsse an Ventilen

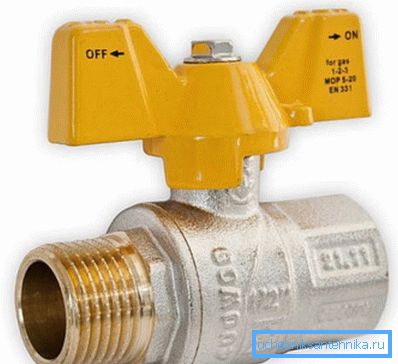

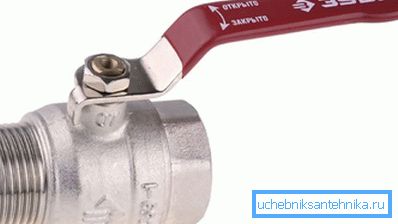

• Crane 1 2 Mama Papa, was zeichnet das Design aus?

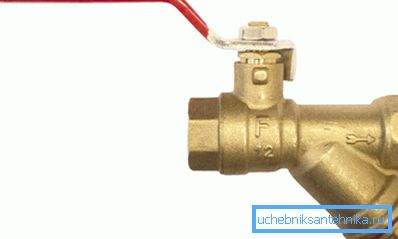

Auf dem Gerätekörper sind neben der Stange mit dem Schwungrad zwei Düsen auf derselben Achse zu sehen. Zum einen endet die Düse mit einer Innengewindekupplung, deren Durchmesser 1/2 (12,7 mm) beträgt.

Zum anderen endet das Rohr mit einer Außengewindedüse.

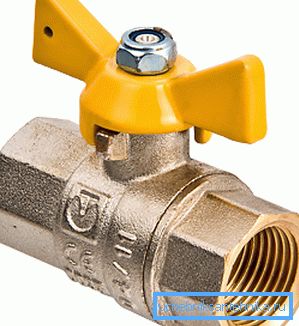

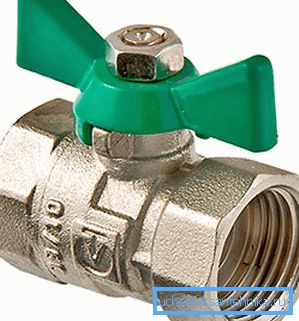

• Die Mutter-Mutter-Ventile auf beiden Seiten sind mit Düsen ausgestattet, die in Kupplungen enden. Solche Geräte sind die beste Lösung für den Einbau eines Krans in den Rohrleitungsbruch.

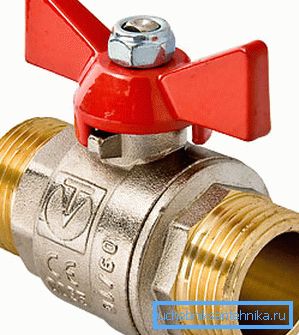

• Geräte mit einem Verbindungselement vom Typ "Vater-Vater" sind Sanitärarmaturen, auf deren beiden Seiten sich Armaturen mit Außengewinde befinden.

Wichtig: Bei allen aufgeführten Geräten bestehen das Gehäuse und die Verbindungselemente aus Messing oder Edelstahl AISI 316L. Es wird nicht empfohlen, Ventile aus Eisenmetallen oder Leichtmetallen unter Zusatz von Aluminium zu erwerben.

Anwendungsfunktionen

Mit einem modernen Kugelhahn werden Rohrleitungen zum Transport von flüssigen und gasförmigen Medien gebaut. Deshalb können Verkaufsgeräte mit kupplungsartigen Verbindungselementen gefunden werden, die für die Arbeit mit Gas oder für die Arbeit mit Wasser ausgelegt sind.

Wie unterscheiden sich Gasmodifikationen von Wassermodellen, außer in der Farbe der Stifte?

1. Gasabsperrventile werden unter Berücksichtigung der Sicherheitsanforderungen der Gasversorgung hergestellt. Die Einhaltung dieser Anforderungen beeinflusst die Qualität der verwendeten Materialien und die Genauigkeit der Montage aller Strukturelemente.

Alle offiziell hergestellten Ventile für Gasverteilungsnetze unterliegen einer obligatorischen Qualitätskontrolle und sind dann für den Einsatz im Gebiet der Russischen Föderation und der GUS-Staaten zertifiziert.

Gasventile zeichnen sich durch folgende Eigenschaften aus:

• Alle Bauteile einschließlich des Schafts werden im Gehäuse montiert, wodurch das Gerät absolut dicht ist und nicht voneinander getrennt werden kann.
• Das Vorhandensein einer Anti-Explosionsstange macht den Betrieb sowohl im häuslichen als auch im industriellen Umfeld sicher.
• Das Vorhandensein von technologischen Einrichtungen zum Blockieren und Abdichten des Schwungrads.
• Die Fähigkeit, Geräte in einem breiten Temperaturbereich (von -40 ° C bis + 60 ° C) zu betreiben, ist für den Betrieb unter häuslichen Klimabedingungen mehr als relevant.
• Die Möglichkeit, Geräte in einer Vielzahl von Druckanzeigern einzusetzen (Ventile sind für einen Nenndruck von bis zu 5 Bar und maximal bis zu 20 Bar ausgelegt).

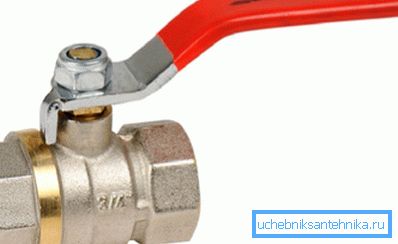

1. Kugelhähne für Wasser werden mit einer geringeren Anzahl von Anforderungen an die Qualität des Endergebnisses hergestellt.

Die einzige wesentliche Anforderung, die das fertige Produkt erfüllen muss, ist die Kombination von Dichtheit und hoher Korrosionsbeständigkeit.

Äußerlich unterscheiden sich Kugelhähne für Wasser nicht wesentlich von ähnlichen Geräten, die mit Erdgas arbeiten. Aber es gibt einen wichtigen Punkt: Wenn der Gashahn an die Wasserversorgung angeschlossen werden kann, können Wasserabsperrventile nicht für die Arbeit mit Gas verwendet werden!

Merkmale der Installation von Gasventilen

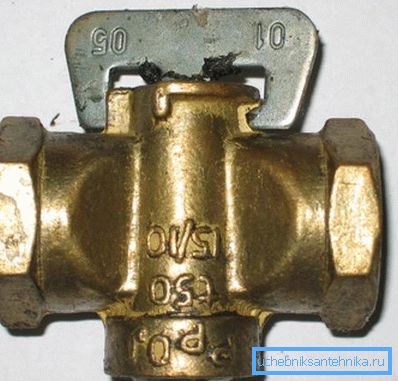

Bis vor kurzem wurde die Erdgasversorgung von Häusern oder Wohnungen von Mutter-zu-Mutter-Korken kontrolliert. Solche Vorrichtungen wurden beim Rohrbruch auf Außenfäden gewickelt.

Um die geforderte Dichtheit zu gewährleisten, wurde die Gewindeverbindung mit einem Kabel und später mit einem Klebeband durchgerollt. Um die Lebensdauer der Verbindung zu verlängern, wurde der Spalt entlang der Kontur der Armaturen in der Kupplung mit Ölfarbe überstrichen, wodurch nach dem Trocknen die Möglichkeit von Undichtigkeiten beseitigt wurde.

Heute wurden primitive und nicht dauerhafte Korkkrane durch weiterentwickelte Ballmodifikationen mit einer großen Ressource ersetzt.

Neue Geräte sind wie die alten Versionen mit Verbindungselementen vom Typ "Mutter-Mutter" ausgestattet. Dies erfolgt für eine einfache Installation im Rohrbruch, ohne dass zusätzliche Übergangsanschlüsse erforderlich sind, die den Dichtheitsgrad der Struktur beeinträchtigen können.

Wichtig: Beim Bau von Gasverteilungsnetzen werden nur spezielle, zertifizierte Schließanlagen verwendet. Wenn Sie also ein Gasventil kaufen, vergessen Sie nicht, das Zertifikat zu erhalten.

Der Austausch der Verriegelungseinrichtung wird von Spezialisten mit speziellen Toleranzen durchgeführt. Die unabhängige Installation ist in erster Linie potentiell gefährlich und kann außerdem zu Strafen führen.

Merkmale der Installation von Sanitärventilen

Die Montage eines Kugelhahns auf Metallrohren kann von Hand erfolgen, ohne dass Spezialisten hinzugezogen werden müssen.

Arbeitsanweisung ist wie folgt:

• Wenn Sie ein Gerät wie "Mutter-Mutter" installieren müssen, schneiden wir die Pipeline, nachdem Sie zuvor die Wasserversorgung abgeschaltet haben. Schneiden Sie ein Rohrstück in der Größe des Krans ab, wobei Sie die Seitenrohre nicht zählen.
• Wir bearbeiten die Enden der Rohre mit einer Mühle, um Grate zu reinigen. Dann entfernen wir die äußere Fase, wodurch das Einfädeln vereinfacht wird.
• Als nächstes bereiten Sie die Schneide vor, und setzen Sie eine Schneide ein, die der Größe des Gewindes entspricht.
• Das Ende des Rohrs ist mit einer dünnen Fettschicht geschmiert. Sie können beispielsweise Lithol verwenden. Tragen Sie das gleiche Schmiermittel auf den Fräser auf.
• Wir bringen den Fräser am Ende des Rohres an und beginnen mit gewissem Aufwand, die Fäden strikt im Uhrzeigersinn zu schneiden. Schneiden Sie etwa 6-7 Umdrehungen.

Der Kran auf dem Eisenrohr muss mindestens 5 Umdrehungen aufgewickelt werden. Heute können Sie auf dem Markt Geräte mit einer Überwurfmutter kaufen, die für 3 Umdrehungen ausgelegt sind. Sie sollten keine solche Verstärkung kaufen, da diese für Messing- und Kupferrohre vorgesehen ist.

Wichtig: Wenn die Platte nach einigen Umdrehungen eng wird, gehen wir eine Umdrehung zurück und schneiden so die Chips. Danach können Sie wieder vorwärts gehen.

• Wir reinigen Metallsägemehl vom fertigen Faden und wickeln Flachs oder Dampfband ab.

Das Aufwickeln erfolgt in Aufwickelrichtung des Krans. Wenn Sie in die entgegengesetzte Richtung schütteln, wird die Dichtung durch die verdrehte Kupplung zu einem Klumpen zusammengefügt.

• Wir ernten den Kran an den vorbereiteten Enden der Rohre, die zuvor von den Halterungen entfernt wurden. Mit einem Schraubenschlüssel packen wir die Ventile, bis an jedem Ende 4-4,5 Umdrehungen gemacht werden. Stellen Sie sicher, dass das Schwungrad des Geräts in die aufgetaute Position gerät, wo es sich gerade dreht.

Polymersorten von Ventilen des Typs "Mutter-Mutter"

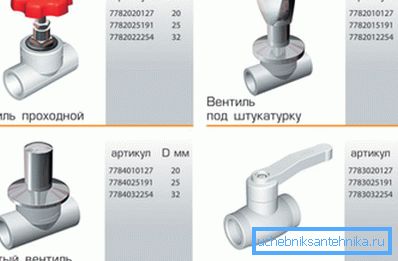

Neben den zuvor aufgeführten Metallvorrichtungen mit Kupplungsanschlüssen an den Düsen werden üblicherweise Absperrventile aus Polymerwerkstoffen verwendet. Ein typisches Beispiel sind Armaturen aus Polypropylen, die zum Einbau in Sanitärsysteme bestimmt sind.

Solche Geräte sind an beiden Enden mit Kupplungen ausgestattet, in die die Rohrenden während des Lötvorgangs eingesetzt werden. Wasserarmaturen aus Polypropylen sowie Analoga aus Metall werden entsprechend dem Durchmesser der Einlässe in Zoll gemessen. Der Preis für Polymerprodukte ist jedoch günstiger als der Preis für Metallprodukte.

Nahezu alle auf dem Markt befindlichen Polypropylenkrane sind Kugelgeräte mit Mutter-Mutter-Verbindungselementen.

Fazit

Nachdem wir nun gelernt haben, welche Arten von Verbindungen für Ventile verwendet werden und wie sich einige Ventiltypen von anderen unterscheiden, ist es an der Zeit, dieses Wissen in die Praxis umzusetzen.

Haben Sie Fragen, auf die Sie keine interessanten Antworten erhalten haben? Weitere nützliche Informationen finden Sie im Video dieses Artikels.
