Wir rüsten die vorstädtische wasserversorgung aus dem

Es ist sehr gut möglich, die Wasserversorgung des Landes mit eigenen Händen von einem Brunnen aus zu bestücken, wenn dieser Brunnen natürlich in Ihrem Gebiet liegt und nicht in ein Clubhaus gebohrt wird und Ihre Nachbarn ihn auch nutzen. Tatsache ist, dass in die Rohrleitung nur eine Tauchpumpe eingesetzt werden kann.

Die gesamte Automatisierung kann nur an einer Stelle erfolgen, und die Wasserfalteinheit sollte erst nach der Pumpstation installiert werden. Dies ist jedoch ein Haushalt, kein technisches Problem, und wir sind an Installationsarbeiten interessiert, die wir im Folgenden besprechen werden. Außerdem zeigen wir Ihnen das Video in diesem Artikel.

Sanitär im Haus

Gut

Hinweis Es sei darauf hingewiesen, dass es zwei Arten von Brunnen gibt - Artesische und Sand. Die zweite Option (sie ist kleiner) können Sie selbst bohren, ohne jemanden um Erlaubnis zu bitten und keine Informationen zu sammeln. Aber die artesischen Schichten gehören zum Staat. Um solche Brunnen zu bohren, benötigen Sie ein Paket von Dokumenten und eine kostenpflichtige Lizenz zur Wassergewinnung.

• Im Großen und Ganzen sollte beim Bohren eines Bohrlochs ein technischer Pass ausgestellt werden, in dem die Durchflussrate gemessen wird. Leider wird jedoch nicht alles so gemacht, wie es das Gesetz vorschreibt. Daher müssen Sie diesen Parameter möglicherweise selbst bestimmen. Es ist notwendig, damit Sie wissen, welche Leistung die Pumpe verwenden kann, genauer gesagt, wie viele Bäder der Brunnen gleichzeitig warten kann.
• Dazu müssen Sie den Spiegelstand markieren (mindestens einen Tag lang nicht benutzen) und das gesamte Wasser mit der gleichen Pumpe aus dem Brunnen pumpen, die Sie verwenden werden, und dann feststellen, wie lange es bis zu Ihrer Marke - dieser - gefüllt sein wird Ebene wird als statisch bezeichnet. Jetzt müssen Sie das Volumen des gepumpten Wassers zum Zeitpunkt seiner Auffüllung aufteilen, und Sie erhalten eine Durchflussrate - V_{gepumptes Wasser}/ t_Füllung= Brunnenstrom, den Sie in Liter pro Minute, Stunde oder Meter umrechnen können³/ min, m³/ stunde
• Jetzt benötigen Sie eine Pumpe, die Sie die Lastschrift abholen (m³/ Stunde), und Sie können die Parameter des Geräts selbst im technischen Pass (Bedienungsanleitung) oder auf dem Fall sehen. Wenn Sie die Pumpe während der Installation in das Bohrloch absenken, fixieren Sie sie nicht sofort - starten Sie sie zuerst und warten Sie, bis sich der Wasserstand stabilisiert hat, dh das Pumpen entspricht dem Nachschub. Dies ist der statische Wert, mit dem der Eintauchgrad der Pumpe gemessen werden soll (mindestens 30 cm vom Spiegel entfernt).

Wasserverbrauch für eine Stunde in verschiedenen Bädern

Gräben und Steinlöcher

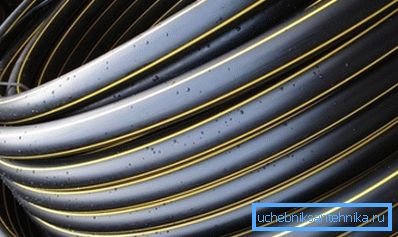

In jedem Fall müssen Sie einen Graben graben, der vom Brunnen zum Haus führt, und entlang dessen ein elektrisches Kabel verlegt wird, um die Tauchpumpe und die 32-mm-Wasserversorgungsleitung selbst zu verbinden. Jetzt wird HDPE (Polyethylen niedriger Dichte) verwendet.

Die Tiefe des Grabens hängt direkt vom Klima in Ihrer Region ab. Er muss 50 cm tiefer als der Gefrierpunkt des Bodens gegraben werden, sodass er an einigen Stellen mehr als eineinhalb Meter betragen kann. Der Boden muss mit einem Sandkissen mit einer Höhe von mindestens 2 cm gefüllt sein. Auf diese Weise können Sie die gesamte Last gleichmäßig auf das Rohr verteilen, wenn es mit Erde besprüht wird.

Wenn sich Ihr Landhaus auf einem Streifenfundament befindet, ist es durchaus möglich, dass sich die Sohle auch unterhalb des Gefrierpunkts befindet, und Sie müssen dann nicht unter dem Band, sondern hindurchgehen.

Dazu muss man Beton stanzen, der höchstwahrscheinlich über einen Verstärkungsrahmen verfügt. Daher sollten Sie hier keinen Bohrer oder Meißel als Düse für einen Perforator verwenden, sondern einen Bohrer und einen Meißel (wenn Sie darauf stolpern, dann schleifen Sie ihn).

Um die Möglichkeit zu haben, frei in einem Graben mit Perforator zu arbeiten, werden außen und innen innerhalb des Gebäudes Pithole ausgegraben - die Größe hängt von Ihren eigenen Abmessungen ab.

Für die Bequemlichkeit der vorbeugenden Wartung ist der Brunnen ein Brunnen - er kann aus Ziegelstein oder breiten Betonringen ausgelegt werden und die obere Abdeckung schließen. Später wird der Bohrlochkopf ggf. isoliert. Auch Anstelle eines Betonkastens wird ein Bohrlochadapter verwendet, den wir nachfolgend beschreiben werden.

Adapter

In Fällen, in denen keine Möglichkeit besteht oder einfach nur der Wunsch besteht, einen Betonkasten zu installieren, mit dem Sie den Brunnenkopf halten können, müssen Sie das Rohr über einen Adapter anschließen, dessen Preis viel niedriger ist als der Einbau eines Betonbrunnens. Ein solches Gerät lässt sich recht einfach unter der Gefrierstufe des Bodens montieren, worüber wir jetzt berichten werden.

Nachdem der Schacht installiert wurde, ist das Gehäuse höher als erforderlich. Daher wird der überschüssige Teil von der Mühle abgeschnitten, so dass ein Stück über dem Boden verbleibt, das mit der Spitze geschlossen wird. Danach wird mit einer Diamant- oder Pokazit-Mühle ein Loch unter dem Gefrierpunkt des Bodens in das Rohr eingebracht.

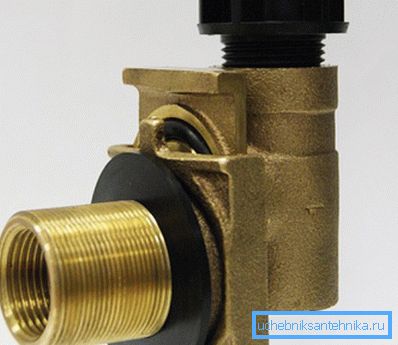

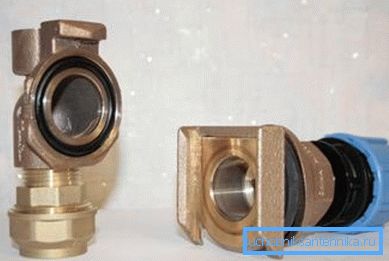

Nachdem wir das Loch gemacht haben, trennen wir den Adapter in zwei Teile - sie treten einfach in den Rillen aus, wie im oberen Foto zu sehen. Das Teil, das eine Düse mit einem Außengewinde hat (es ist klar, dass eine Mutter darauf geschraubt ist), wird für die Montage am Rohr benötigt.

Es ist ziemlich einfach, es auf dem Rohr zu befestigen - Sie müssen das Rohr nur von innen mit einem Rohr an das Loch bringen und es mit einer Mutter von außen befestigen. Dies ist jedoch nur selten möglich, wenn sich die Spitze unterhalb des Bodens befindet. Wenn ein großer Abstand zum Loch vorhanden ist, wird dieser Teil mit Hilfe einer Stange (der Adapter wird zusammengebaut und die Stange wird mit einem anderen Teil davon verschraubt) oder einem Draht abgesenkt.

Wir beginnen mit der Montage - wir wickeln ein Rückschlagventil auf die Pumpe und messen ein Stück Kunststoffrohr vom Ventil zum Adapter, so dass die Eintauchtiefe in Wasser mindestens 30 cm unter dem statischen Niveau liegt (dieses Konzept wurde oben erläutert).

Jetzt können wir mit der Haupt- und Endphase der Pumpeninstallation fortfahren. Dazu können wir nicht auf die Stange, die auf die Innenseite des Adapters geschraubt wird, verzichten. Dieser Teil ist auf dem Foto deutlich zu sehen, was zeigt, wie der Adapter abgeklemmt ist - etwa wie eine schwarze Schüssel oben.

Jetzt müssen Sie die Pumpe zuerst in das Rohr eintauchen, sie an einem flexiblen Polyethylenrohr halten und dann mit Hilfe der Stange weiter tauchen - machen Sie sofort eine Markierung, damit Sie wissen, ob das Innere des Adapters den äußeren Teil (die Markierung auf der Stange) erreicht hat der äußere Teil des Rohres). Höchstwahrscheinlich werden Sie nicht beim ersten Mal in die Grooves einsteigen können, aber dies ist kein Grund zur Frustration, machen Sie ein paar weitere Versuche und Sie werden es definitiv bekommen.

Hinweis Als Hilfsstange können Sie dasselbe PND-Rohr mit einem Pressfitting verwenden. Befestigen Sie das Fitting am Befestigungspunkt (schwarze Schüssel) und befestigen Sie das Rohr daran. Nur das HDPE muss fest angezogen sein und das Verbindungsstück nicht bis zum Ende mit dem Adapter verschrauben, damit es nach der Installation leichter zu entfernen ist.

Das zur Befestigung an der Pumpe befestigte Kabel wird an der Oberseite des Kopfes angeschraubt, so dass die Pumpe darauf ruht und nicht auf dem Adapter oder dem elektrischen Kabel. Das Elektrokabel kann an den oberen Klemmen angeschlossen werden, aber Sie können es einfach in den Graben freigeben, indem Sie diese Klemmen umgehen. Sie müssen es immer noch vergrößern, da es für das Gebäude nicht ausreicht.

Wasserversorgung zum Haus

Wir schrauben den Adapter mit einer Kompressionshülle aus Polyethylen für die Rohre fest und befestigen das HDPE-Rohr an dem anderen Ende, das wir entlang des Grabens bis zum Haus einsetzen. Es muss lediglich eine Reserve für die Eingabe bereitgestellt werden.

Zu diesem Zeitpunkt sollten wir einen Graben mit einem Sandkissen und einem Loch unter oder im Fundamentband sowie eine Grube im Raum haben. Der Caisson im Haus ist meistens zugemauert und anschließend verputzt, aber manchmal werden dafür Betonringe oder sogar ein breiter Plastikfass verwendet.

Stellen wir uns eine bedingte Situation vor, dass wir bereits ein Polyethylenrohr und ein elektrisches Kabel in den im Raum ausgestatteten Senkkasten eingebracht haben (es ist zu früh, um den Graben aufzufüllen - dies erfolgt erst nach den Tests). Jetzt interessieren wir uns für die weitere Wasserversorgung der Datscha aus dem Brunnen, und unmittelbar nach dem HDPE der Rohrleitung installieren wir das Hauptventil (das Heizkabel zählt nicht, es ist optional), wonach der Grobfilter abschneidet.

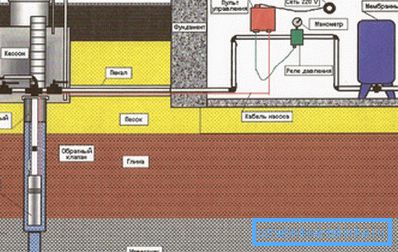

Das obere Foto zeigt, dass gemäß dem Schema weiterhin ein Block mit einem Druckschalter und einem Trockenlaufsensor verbunden ist, obwohl der Autor dieses Artikels zu dem Schluss kam, dass es besser ist, einen Sensor und ein Relais separat zu kaufen - dies verlängert die Lebensdauer. In jedem Fall kann nur ein Gerät ausfallen und nicht die gesamte Einheit.

Das Kabel von der Pumpe und das Kabel, das mit einer 220-V-Stromversorgung zur Steckdose führt, sind an die Relaisklemmen angeschlossen. Der Trockenlaufsensor kann jedoch nicht installiert werden. Er dient jedoch zum automatischen Abschalten der Pumpe, wenn kein Wasser gepumpt wird, dh sie läuft trocken .

Ein Membrantank kann an beliebiger Stelle eingebettet werden, d. H. Vor oder nach dem Relais, es spielt keine Rolle, da auf jeden Fall Druck im Tank selbst und im Leitungsabschnitt vom Rückschlagventil zum Wasserverteilungsabsperrventil erzeugt wird. Je größer dieser Tank ist, desto weniger häufig wird das Relais zum Starten und Stoppen der Pumpe in Betrieb gesetzt, da der Reservedruck ansteigt. Diese Kapazität sollte jedoch nicht mehr als 100 Liter betragen.

Außerdem hängt der Modus zum Starten und Stoppen der Pumpe von den am Druckschalter festgelegten Einstellungen ab. In der Werksversion wird der Start bei einem Druck von 2 Atmosphären und einem Stopp bei 3 Atmosphären ausgelöst. Sie können diesen Bereich jedoch erweitern, indem Sie den Start auf 1,5 Atmosphären setzen und auf 5 Atmosphären anhalten. Indem Sie den Abstand vergrößern, reduzieren Sie die Anzahl der Starts und Stopps des Motors, wodurch die Lebensdauer erhöht wird.

Fazit

Nach der Endmontage muss das Wasserversorgungssystem an der Datscha getestet werden. Wenn alles einwandfrei funktioniert und keine Lecks vorhanden sind, müssen Sie den Graben füllen und die Rohrdurchführung zum Fundament mit Zementmörtel oder Fliesenkleber abdichten, damit die Bodenfeuchtigkeit nicht in den Raum gelangt. Das Rohr wird zuerst mit Sand bedeckt, um es 5-8 cm zu bedecken, dann wird es mit Wasser übergossen, um den Sand zu schrumpfen und mit Erde übergießen.
