Wir installieren tauchpumpstationen für den brunnen

Die Pumpstation mit einer Tauchpumpe für einen Brunnen unterscheidet sich nicht von einer ähnlichen Installation für einen Brunnen, aber hier gibt es einen wichtigen Vorteil - der Durchmesser der Einheit spielt keine Rolle! Obwohl sich die Wasserquellen nicht wesentlich voneinander unterscheiden (es sei denn nach Abschnitten und manchmal nach Tiefe), sollte dieser Anordnung besondere Aufmerksamkeit gewidmet werden - es gibt einige Nuancen.

Im Folgenden werden wir näher darauf eingehen und das thematische Video in diesem Artikel als Ergänzung sehen.

Anordnung und Installation

Arten von Pumpen

Hinweis Gemäß dem Prinzip der internen Vorrichtung können alle Tauchpumpen in Zentrifugal- und Vibrationspumpen unterteilt werden. Und wenn wir über Typen sprechen, können wir hier über Brunnen, Brunnen, Entwässerungs- und Kotaggregate sprechen, aber tatsächlich kann alles für die Wasseraufnahme aus dem Brunnen verwendet werden.

• Die einfachste Möglichkeit für die Wasserversorgung von einem Brunnen zu Hause aus ist die Vibrationspumpe - ihre Leistung reicht für eine Familie von 3-4 Personen aus und ist sogar für die Bewässerung des Gemüsegartens günstig. Außerdem hat sie einen geringen Preis und eine ausgezeichnete Betriebsressource. Eine solche Einheit verfügt jedoch nicht über eine automatische Zeitschaltuhr zum Starten und Stoppen. Daher ist ein Tank auf dem Dachboden erforderlich, der bis zum nächsten Nachfüllen gefüllt und dann verbraucht wird.

• Wenn das Bohrloch auf Sand gebohrt wird, kann es vorkommen, dass die Filterzone schwächer wird (der Netzfilter verschleißt) oder gar nicht vorhanden ist. Im Wasser befinden sich viele abrasive Elemente, dh Sand. In solchen Situationen sind Schneckenaggregate ideal, für die Sandkörner kein Hindernis sind.

• Entwässerungsaggregate können auch als Tauchpumpstationen für Brunnen dienen. Die Hauptaufgabe besteht darin, verschmutztes Wasser aus verschiedenen Tanks zu pumpen. Es kann also nicht nur die Wasseraufnahme, sondern auch die Reinigung erfolgen. Solche Geräte lassen sich in drei Kategorien einteilen - mit 1) Mehrkanal, 2) Einkanal- und 3) offenem Laufrad:

1. Das Mehrkanalrad wird für normales, sauberes oder schmutziges Wasser mit kleinen Ablagerungen verwendet.
2. Einkanal kann bereits bei größeren Ablagerungen und sogar Fäkalien verwendet werden.
3. Bei einem offenen Rad können große Abfälle und sogar heruntergefallene Blätter recycelt werden, da sich in der Pumpe ein Häcksler befindet.

• Kotpumpen gehören in der Tat auch zur Drainage, nur sie verfügen normalerweise über einen offenen Radtyp und eine Mühle. Aber diese Einheiten können ohne Probleme das Wasser aus ihrem Brunnen pumpen.

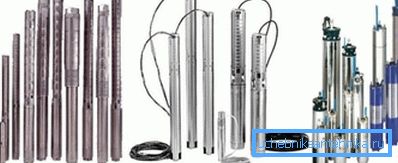

• Meistens werden Zentrifugalbohrlochpumpen mit kleinem Durchmesser für Bohrlöcher verwendet, vielleicht weil sie eher daran gewöhnt sind, ihre Leistung jedoch auch in der Höhe liegt und die Leistung immer ausreichend gewählt werden kann. Ein klarer Vorteil ist hier der geringe Durchmesser - die Pumpe muss beim Reinigen des Schachts nicht herausgezogen werden - sie stört nicht.

• Hydrophore gehört zu den Oberflächenpumpstationen und ist für die Wasserversorgung einer 4-5-köpfigen Familie bestimmt. Wenn Sie einen Bewässerungshydranten haben, reicht die Leistung einer solchen Einheit möglicherweise nicht aus. Darüber hinaus erlaubt die Anweisung, dass der Wassereinlassschlauch nur bis zu 9 m unter dem Stationsniveau liegt. Dies bedeutet, dass der Wasserspiegel im Brunnen nicht mehr als 8 m auf einem dynamischen Niveau sein sollte.

Tabelle des durchschnittlichen Wasserverbrauchs

Hinweis Die Pumpenauswahl sollte entsprechend dem Wasserverbrauch getroffen werden. Daher müssen Sie das Verhältnis zum Stromverbrauch pro Stunde berücksichtigen und alle Bäder gleichzeitig berücksichtigen.

Montagearbeit

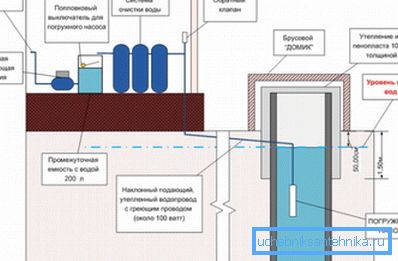

Die Installation beginnt in der Regel mit dem Ausheben eines Grabens vom Brunnen bis zum Haus (siehe Foto oben), und seine Tiefe sollte größer als der Gefrierpunkt des Bodens dieser Region sein, mindestens 10-15 cm, aber noch besser. Sie sollten auch einen Einlass in das Fundament des Gebäudes vornehmen oder darunter graben (dies ist selten), um die Wasserleitung und das elektrische Anschlusskabel anzutreiben.

Es ist am besten, einen Graben zu Hause aus einem Brunnen zu graben, es sollte jedoch beachtet werden, dass eine Verletzung dieses Prinzips kein kritischer Fehler für die Installation einer Tauchpumpe (nicht einer Hydropore) ist.

In der Wand des Brunnens, dh im Betonkreis, müssen Sie ein Loch bohren, durch das der Schlauch mit einem Durchmesser von 32 mm und ein elektrisches Kabel frei verlaufen. Hierbei ist jedoch zu berücksichtigen, dass nicht der Schlauch selbst durch den Ring geführt wird, sondern der Eckverbindungsfitting mit 50 mm. Sie müssen also ein Loch mit einem Durchmesser von etwa 70 mm oder 100 mm herstellen.

In einer Tiefe unter dem Gefrierpunkt des Bodens ist es sehr oft möglich, auf Grundwasser zu stoßen, das durch die Bohrungen im Fundament und die Wand des Brunnens dringt. Daher müssen nach dem Verlegen des Rohrs und des elektrischen Kabels die Löcher mit einem Zementsandmörtel oder Fliesenkleber einer beliebigen Marke dicht verschlossen werden.

Empfehlung. Der Boden, mit dem Sie den Graben füllen, wird sich nicht sofort in seiner ursprünglichen Position festsetzen. Außerdem können scharfe Steine ​​vorhanden sein, die die Wände des Schlauchs beschädigen. Daher wird ein Sandkissen am Boden des Grabens gegossen, ein Rohr und ein Kabel darauf gelegt und dann werden weitere 10-15 cm Sand darauf gegossen. Um den Sand schnell abzusetzen, muss er reichlich mit Wasser ausgegossen werden.

Es ist sehr wichtig, auf die Eintauchtiefe der Pumpe zu achten, unter Berücksichtigung des dynamischen (nicht statistischen!) Pegels der Wassersäule. Dies legt nahe, dass der obere Teil der Einheit auf einen Meter Tiefe abgesenkt werden sollte und der untere Teil nicht mindestens einen halben Meter tief sein sollte.

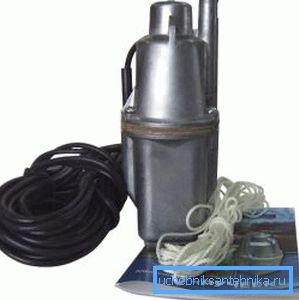

Andernfalls (wenn diese Bedingungen nicht durchführbar sind) können solche Geräte nicht installiert werden. Hier können Sie jedoch eine Vibrationspumpe wie die Kid oder eine Hydropore verwenden - die Leistung ist nicht gleich, aber es wird trotzdem Wasser zugeführt.

In der Regel hat eine Tauchpumpstation für ein Bohrloch ein kurzes elektrisches Kabel, das niemals ausreicht, um die Stromquelle zu erreichen, dh sie in das Haus zu bringen. Daher müssen Sie es auf jeden Fall aufbauen. Wenn sich auf dem Bohrlochkopf eine Klemmenleiste befindet, an der die Verbindung hergestellt werden kann, haben Sie keine solche Gelegenheit.

Wählen Sie das fehlende Kabel mit doppelter Isolierung über dem Querschnitt aus, der mit dem Pumpstück übereinstimmt, und führen Sie eine der in der obigen Abbildung angegebenen Verdrehungsarten aus.

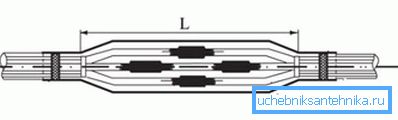

Jede Verdrehung wird getrennt und dann wird das gesamte Kabel im Allgemeinen mit Polyolefinkupplungen (POF) geschlossen. Eine solche Wärmeschrumpfung beim Erwärmen auf 120? schrumpft in der Größe 2-4 mal und bildet nach dem Abkühlen eine hervorragende Isolierung, die keine Angst vor Wasser hat und eine hohe mechanische Festigkeit aufweist. Zum Erwärmen der Kupplung können Sie einen beliebigen Brenner oder sogar einen Brenner (eine in ein Rohr gerollte Zeitung) verwenden.

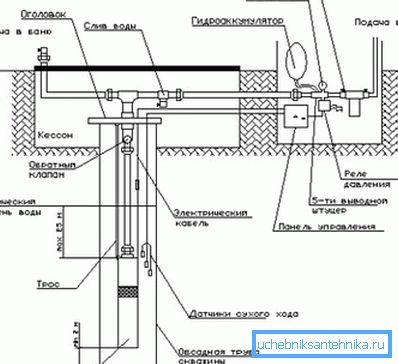

Nun kommen wir zum grundlegendsten - der Zusammenstellung des Verdrahtungsplans, den Sie in der Abbildung oben sehen, und im Dokumentensatz der Einheit wird er normalerweise ebenfalls mitgeliefert. Neben der Reihenfolge der Montage gibt es jedoch noch einige Nuancen, die beachtet werden müssen, um die Lebensdauer der gesamten Station zu erhöhen.

Beginnen wir mit dem Eintauchen und Fixieren der Pumpe - der Verschüttungsgrad ist Ihnen bekannt und der Schlauch sollte spannungsfrei gehen, aber auch nicht baumeln. Dieser Zustand wird durch ein Stahlseil reguliert, das an einem Ende des Körpers mit einem Ösenbolzen und am anderen Ende nach oben entweder am Kasten oder am Außenring des Produktions- und Mantelrohrs befestigt ist.

Wenden wir uns nun der Automatisierung zu. Beim Aufbau einer Station werden Sie auf Geräte wie einen Druckschalter und einen Trockenlaufsensor stoßen, die separat verkauft werden können, aber als ein Gerät kombiniert werden können. Es gibt hier keinen besonderen Unterschied, aber die meisten Master bevorzugen eine separate Version als zuverlässigere und zu einem Preis erweist es sich als profitabler.

Hinweis Der Reservewassertank erzeugt einen bestimmten Druck im System. Je größer dieser Vorratsbehälter ist, desto seltener wird der Motor gestartet und gestoppt, was seine Lebensdauer erhöht. Für ein Wohnhaus reicht ein Tank von 80-100 l.

Die werkseitigen Einstellungen des Druckschalters sind normalerweise so eingestellt, dass der Start des Pumpenmotors bei 2 Atmosphären und der Stopp bei 3 Atmosphären erfolgt. Dies ist eine ganz normale Pause und bei einem großen Wassertank werden die Start- und Stopp-Modi relativ moderat ausgeführt, aber Sie können ihre Anzahl reduzieren.

Um dies zu erreichen (wenn Sie keinen hohen Druck im System aufrechterhalten müssen), kann der Motorstartmodus auf 1,5 Atmosphären eingestellt werden, und der Stopp auf 5 Atmosphären. Dies alles erfolgt mit einem Einstellbolzen (Kompression oder Schwächung der Feder tritt auf).

Fazit

Zusammenfassend lässt sich festhalten, dass die automatische Tauchpumpstation für den Brunnen nicht nur von Fachleuten montiert wird, sondern unabhängig, aber mit allen Anforderungen. Der Bodenteil der Station (Automatik) ist meistens in einem Haus oder im Hinterzimmer angesiedelt, wo manchmal ein Senkkasten (ein kleiner Keller) hergestellt wird.
