Wir führen klempnerarbeiten in einem privathaus

Wenn Sie sich für Sanitärinstallationen in einem Privathaus mit oder ohne Lagertank entscheiden, haben Sie die Möglichkeit, einen Brunnen oder einen Brunnen (Artesisch oder Sand) für diesen Zweck zu verwenden. In solchen Fällen werden zum Pumpen von Wasser Oberflächenpumpen (Hydrophores) und Tauchpumpen (Tiefpumpen) verwendet, wobei die zweite Option hinsichtlich technischer Parameter vorteilhafter ist.

Wir werden uns daher mit der Installation der Tauchpumpe und der Verkabelung von Polypropylenrohren beschäftigen und zusätzlich das Video in diesem Artikel zeigen.

Autonome Wasserversorgung

Empfehlung. Tauchpumpen sind Vibrations- und Zentrifugalpumpen, aber die Wasserversorgung in einem Privathaus wird mit einer Zentrifugaleinheit besser sein. Fakt ist, dass Vibrationspumpen billiger sind, aber auch ihre technischen Eigenschaften niedriger sind. Darüber hinaus bewirkt der vibrierende Wassereinlass ein gutes Aufblasen, was zu einer Abnahme der Flussrate führt.

Gut Flussrate

• Damit Sie wissen, dass Ihre Wasserquelle (Brunnen oder Brunnen) für die Bedürfnisse der Farm ausreicht, müssen Sie die Flussrate bestimmen, die in m gemessen wird³/ sec, m³/ min, m³/ Stunde und m³/ Tag. Das heißt, Sie müssen bestimmen, wie schnell die Quelle bei der Wasserzufuhr aufgefüllt wird.
• Dazu ist es notwendig, das gesamte Wasser aus dem Brunnen (Brunnen) abzupumpen und die darauf verbrachte Zeit zu messen.. Berechnen Sie nun das Volumen des gepumpten Wassers - dies kann mit einem langen Maßband oder einer Schnur erfolgen - messen Sie den Abstand vom statischen Pegel zur Erdoberfläche und den Abstand von der Oberfläche zum Boden - der Unterschied zwischen ihnen ist die Höhe der Wassersäule.

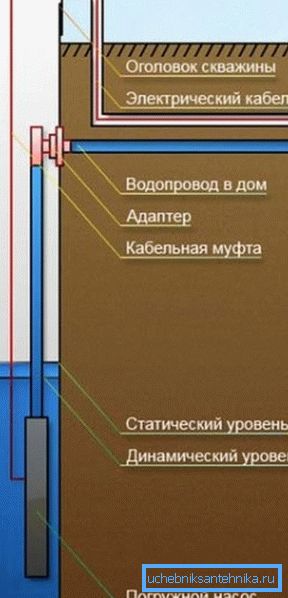

• Zusätzlich zum statischen Wert muss der statische Pegel bestimmt werden. Er wird bestimmt, wenn der Wasserzulauf vorgenommen wird, der statische Pegel gesenkt und schließlich an einer Stelle installiert wird. Dies ist der dynamische Pegel (bei Pumpen mit unterschiedlicher Leistung ist dieser Wert unterschiedlich).
• Die Belastung wird durch die Formel bestimmt: Dt = V / (H_din-H_stat) * H_w. Hier ist Dt die gewünschte Flussrate in m.³/ Stunde ist V die Pumpgeschwindigkeit in m³/ Stunde, H_din - dynamisches Niveau, H_stat - statisches Niveau, H_w - Höhe der Wassersäule von unten bis zum statischen Etikett.

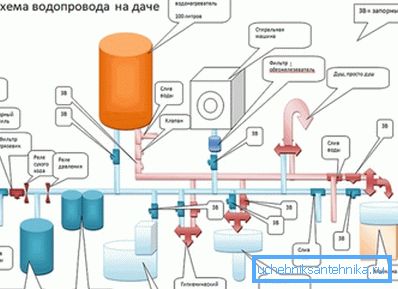

• Die Leistung der Tauchpumpe sollte die Flussrate der Quelle nicht überschreiten. Wenn Sie alle Wassermengen im Haus und auf der Baustelle zusammenfassen, erhalten Sie die gewünschte Zahl. Zur Vereinfachung können Sie sich auf die nachstehende Tabelle konzentrieren, durch die Sie ein Projekt zur Wasserversorgung in einem Privathaus durchführen können.

Ungefähre Wasserverbrauch für verschiedene Badezimmer

Erdarbeiten

Um herauszufinden, wie Sie ein Wasserversorgungssystem in einem Privathaus erhalten, müssen Sie wissen, wie tief der Boden in Ihrem Gebiet gefriert. Die Grabentiefe hängt von diesem Indikator ab. Am besten tun Sie dies 50 cm unter diesem kritischen Punkt.

Außerdem muss der Boden der Gräben mit einer mindestens 2-3 cm hohen Sandschicht gefüllt sein. Diese Maßnahme dient zum Schutz des Polyethylenrohrs vor seiner Beschädigung durch verschiedene scharfe Gegenstände, die sich möglicherweise im Boden befinden (Glas, Steine, Draht). Beim Befüllen des Rohrs und Kabels gießen sie auch zuerst Sand und werfen dann den Boden hinein.

Empfehlung. Um den in einen Graben gegossenen Sand zu stoßen, ist es nicht notwendig, einen Stampfer zu verwenden. Es ist reichlich genug, um mit Wasser eingegossen zu werden, und es wird sofort abfließen.

Zusätzlich zum Graben müssen Sie von innen und außen Gruben gegen die Wand graben, um ein Polyethylenrohr durch oder unter dem Fundament ansetzen zu können.

Wenn Sie ein monolithisches Fundament haben, ist in dem Band notwendigerweise eine Armatur vorhanden, die es Ihnen nicht gestattet, einen Diamant- oder Pokitschneider zu verwenden. Das Loch muss mit einem Meißel und Bohrer ausgehöhlt werden, und die Armatur muss mit einer Schleifmaschine geschnitten werden. Sie können jedoch genauso gut unter das Fundament gehen, aber dafür müssen die äußere und innere Grube ausreichend tief gemacht werden.

Wenn Sie eine Bohrung haben, müssen Sie ein Loch in den Bohrungsring bohren. Die Anweisung sieht jedoch die Herstellung mit einem Draht- oder Verstärkungskäfig vor. Daher können Sie keine Kernmühle verwenden.

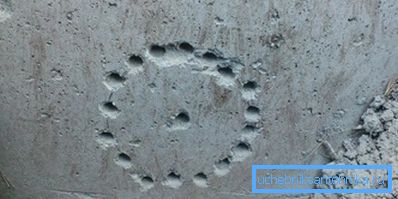

Am bequemsten ist dies mit einem Bohrer: Zeichnen Sie einen Kreis mit dem gewünschten Durchmesser und bohren Sie ein Loch entlang des Umfangs mit dem Mindestabstand zwischen den Löchern (siehe Foto oben). Danach kann ein Stück Beton mit einem Hammer oder einem Meißel herausgeschlagen und ein Hammerbohrer verwendet werden.

Adapter verwenden

In diesen Fällen kann, wenn die Verkabelung im Privathaus von der Quelle aus erfolgt, ein Bohrlochadapter verwendet werden - dieses Gerät hat dieselbe Funktion wie die Eckverbinder für die Kompression, obwohl der Preis etwas höher ist. Es befindet sich unter der Gefrierstufe des Bodens, und wir werden Ihnen jetzt sagen, wie Sie dies tun.

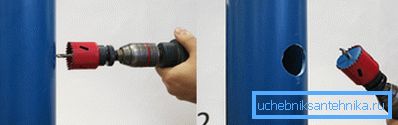

In der Regel wird das Produktions- und Mantelrohr beim Bohren eines Bohrlochs höher als erforderlich erhalten, daher wird der überschüssige Teil einfach durch die Schleifmaschine abgeschnitten, wonach die Spitze gesetzt wird. Wir haben aber noch einen Adapter - ein Loch dafür wird mit einem Diamantkronenschneider geeigneten Durchmessers gebohrt.

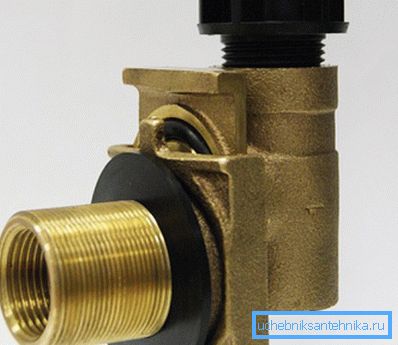

Um einen Teil des Adapters mit einem Rohr am Rohr zu installieren und zu befestigen, müssen Sie die Stange in die andere Hälfte schrauben. Dafür gibt es eine spezielle Gewindebohrung. Ein Polyethylenrohr (HDPE) mit direktem Kompressionsanschluss am Ende kann als Stange verwendet werden - der Gewinde passt einfach. Achten Sie nur darauf, dass der Adapter nicht willkürlich getrennt wird und nicht in den Schacht fällt.

Senken Sie den Adapter auf die Höhe des Lochs und ziehen Sie mit Hilfe der Finger von außen die Düse heraus und drehen Sie die Mutter darauf, um sie zu fixieren - danach können die Teile getrennt werden.

Jetzt wird das Rückschlagventil auf die Tauchpumpe geschraubt, so dass das Wasser nicht unter Druck abfließt, und wir schrauben das HDPE-Rohr (Niederdruckpolyäthylen) der gewünschten Länge mit einer Kompressionsarmatur ein - die Pumpe sollte mindestens 30 cm unter das dynamische Niveau tauchen Die Seite des HDPE ist außerdem auf einem Fitting aufgewickelt, das das 32-mm-Rohr mit dem abnehmbaren Teil des Adapters verbindet.

Jetzt müssen Sie es selbst tun, indem Sie die Pumpe mit Hilfe einer Stange in den Schacht absenken und den abnehmbaren Teil auf den zuvor fixierten Teil setzen - ein spezielles Schmiermittel lässt kein Wasser an der Verbindung austreten. Es ist nicht möglich, den Schachtadapter für den Schacht zu verwenden, da die Betonringe zu dicke Wände sind und die Rohrlänge für die Installation nicht ausreicht.

Montage der Rohrverlegung und Pumpstation

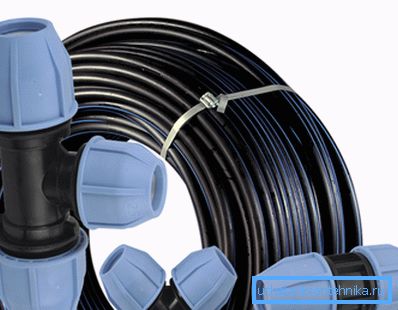

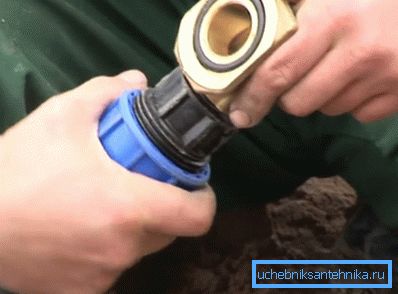

Wie bereits erwähnt, wird die Wasserversorgung eines Privathauses ein 32-mm-Niederdruckrohr aus Polyethylen sein. Befestigen Sie dazu einen geraden Fitting am Adapter oder stellen Sie, wenn es keinen gibt, die Verbindung mit einer Kompressionsecke her - Sie können sie auf dem oberen Foto sehen.

Das Rohr muss vom Brunnen zum Haus gezogen werden - zu dem Ort, an dem die Pumpstation installiert wird - meistens graben sie zu diesem Zweck ein Loch in den Boden, legen es mit Ziegelmauerwerk und Beton über.

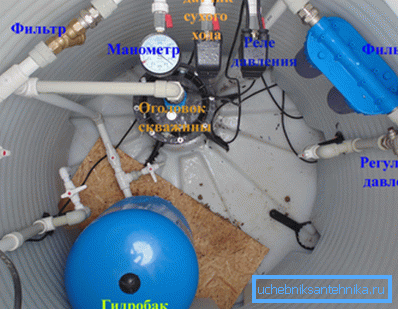

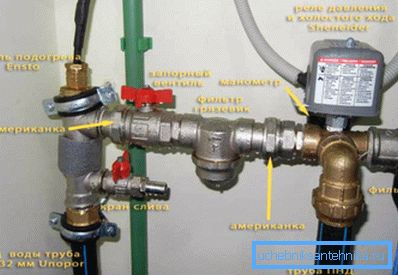

Wir wenden uns nun der Montage der Pumpstation zu. Wenn Sie an der Tiefe der Dichtung zweifeln, sollten Sie darüber nachdenken, wie Sie die Wasserversorgung erwärmen können, wenn sie einfriert. In diesem Fall wird direkt nach dem Polyethylenrohr ein Metall-T-Stück eingeführt, um das Heizkabel zu führen, wie auf dem Foto oben gezeigt. Vor dem T-Stück können Sie einen Kugelhahn installieren, mit dem Sie das gesamte Wasser aus dem System ablassen können.

Nach dem T-Stück wird das Hauptventil und dann der Grobfilter montiert. Nach dem Filter wird ein Block mit einem Druckschalter und einem Trockenlaufsensor installiert. Es ist jedoch besser, wenn Sie diese Geräte getrennt voneinander erwerben. Wenn Sie eines dieser Geräte ausfallen, müssen Sie nicht mehr die gesamte Einheit austauschen.

Am selben Standort müssen Sie einen Membrantank installieren. Mit seiner Hilfe erzeugt das System Druck- und Wasserversorgung. Vergessen Sie nicht, einen Feinfilter vor die Wasserfalteinheit zu legen (normalerweise werden solche Geräte mit Kartuschen hergestellt).

Die Pumpe ist über ein Kabel mit dem Netzwerk verbunden. Wenn es sich um eine Quelle handelt, befinden sich an der Spitze spezielle Anschlussklemmen sowie ein spezieller Bolzen zur Befestigung des Kabels, an dem die Pumpe aufgehängt ist. Wenn Sie eine Bohrung haben, wird das Kabel durch ein Loch im Betonring geführt, und das Kabel wird mit Hilfe von Verdrehungen und thermischen Düsen zu einem anderen Stück gespleißt.

Hinweis Nach dem Zusammenbau der Pumpstation müssen Sie die Pumpe testen und alle Verbindungen überprüfen. Wenn Sie nirgendwo eine Undichtigkeit feststellen, zementieren Sie den Zementmörtel oder Fliesenkleber in die Durchgänge im Fundament oder in den Brunnenring an der Stelle des Rohrdurchgangs. Füllen Sie das Rohr und das Kabel mit Sand, füllen Sie es mit Wasser zum Schrumpfen und werfen Sie einen Graben in die Erde.

Polypropylenverkabelung

Die Verbindungen von Polypropylenrohren, die heutzutage am häufigsten für die Verdrahtung verwendet werden, werden mit Hilfe eines speziellen Lötkolbens und Düsen durchgeführt, die nach ihrem Durchmesser ausgewählt werden. Polypropylenbeschläge wie T-Stücke, Kupplungen, Winkel von 32 °, 45 °. und 90? sowie Armaturen mit einseitigem Außen- oder Innengewinde und PPR-Gewindebohrern.

Darüber hinaus sind die Kosten für Sanitärinstallationen in einem Privathaus aus Polypropylenrohren wesentlich geringer als bei einer ähnlichen Vorrichtung aus Metall oder Laminat auf Metallbasis.

Tabelle der Schweißparameter von SPR-Rohren

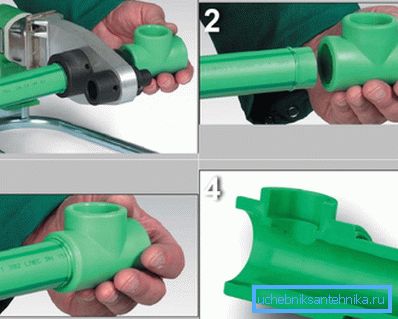

Wenn Sie Rohre für Wasserleitungen in einem Privathaus schweißen, überhitzen Sie das Einbaubohr nicht weiter als nötig, da dies zu Verstopfungen führen kann. Polypropylen wird flach und verstopft den Kanal. Damit sich das Löten wie in Foto Nr. 4 als richtig herausstellt, müssen Sie der Zeit des Erwärmens und Abkühlens des Durchflussrohrs standhalten und auch die Abmessungen des Rohreintritts in das Fitting beachten. Diese Parameter finden Sie in der obigen Tabelle.

Für eine einfachere Installation ist es für Sie viel einfacher, wenn die Lötarbeiten in Blöcken ausgeführt werden. Dafür benötigen Sie einen Assistenten. Ihr Partner muss nur das Rohr oder den geschweißten Abschnitt in der gewünschten Position halten, damit die Fixierung gleichmäßig ist. PPR-Rohre werden mit Klammern befestigt oder mit Blitzen verputzt.

Fazit

Abschließend möchte ich sagen, dass das autonome Wasserversorgungssystem in einem Privathaus direkt vom Betrieb der Pumpe abhängt und dies durch die Anzahl der Zyklen der Starts und Stopps beeinflusst wird. Werksseitig stoppt es bei einem Druck von 3 Atmosphären und beginnt bei 2 Atmosphären. Sie können die Einstellungen am Druckschalter jedoch ändern, indem Sie sie auf 5 bzw. 1,5 Atmosphären einstellen.
