Winkelhahn für kühler. gerät und gesamtabmessungen. betrieb

Batterien für die Raumheizung sind Strukturen, die für den Wärmeaustausch ausgelegt sind. Systemleitungen sind normalerweise an jeder Seite angeschlossen. In Verbindung mit der Möglichkeit unvorhergesehener Situationen kann der Einbau von Ventilen vorgesehen sein, deren Hauptelemente häufig Eckventile für Heizkörper sind.

Hauptzweck

Produkte zum Absperren der Kühlmittelzufuhr werden in Fernwärmenetzen sowie in einzelnen Gebäuden verschiedener Typen installiert. Mit ihrer Hilfe ist es möglich, die Funktionalität einer bestimmten Heizanlage erheblich zu verbessern.

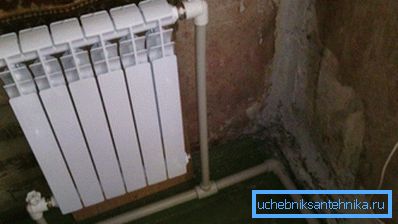

Absperrventile werden normalerweise an den Einlass- und Auslassleitungen installiert, wodurch sich weitreichende Möglichkeiten ergeben.

• Bei Bedarf können Sie die Heizung austauschen, ohne vorher das Kühlmittel aus dem System zu entfernen.
• Mit einem Kran ist es möglich, die Temperaturbedingungen in einem bestimmten Raum zu steuern, wodurch Energie gespart wird.
• Die Reinigung des Kühlers kann auch ohne Ablassen des Arbeitsmediums aus dem Heizungsnetz erfolgen.

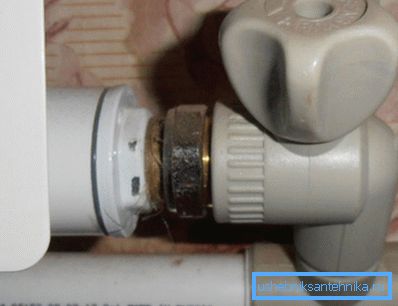

Hinweis! Normalerweise ist ein Kugelhahn vom Ecktyp direkt vor dem Heizer am Einlass- und Auslassrohr eines Zwei-Rohr-Hausheizungssystems montiert.

Grundlegende Informationen

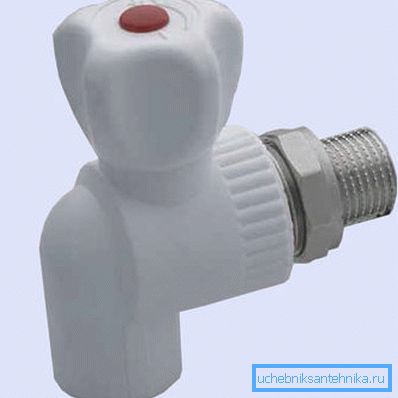

Das Heizkörper-Eckventil aus Polypropylen ist bei modernen Heizungsnetzen sehr beliebt. Der Preis ist zwar niedrig, ermöglicht aber einen zuverlässigen Betrieb des Kommunikationssystems. Polymermaterial ist in der Lage, erheblichen Temperaturunterschieden standzuhalten.

Produktspezifikationen

Geräte mit einem Polypropylengehäuse sind hervorragend geeignet, um den Fluss des Arbeitsmediums in Wasserheizungssystemen zu blockieren. Die nachstehende Tabelle zeigt die technischen Merkmale dieses Geräts, damit sich ein neuer Meister mit ihnen vertraut machen kann.

Achtung! Trotz der aktiven Verwendung von Polypropylen bei der Herstellung ähnlicher Produkte können andere Materialien im Herstellungsprozess verwendet werden. Messing ist zum Beispiel nicht weniger beliebt.

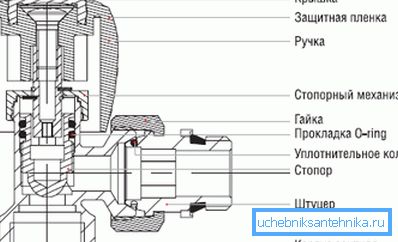

Gerätehalterung

Der Körper des Produkts besteht aus Polypropylen, während der äußere Teil einen weißen Farbstoff enthält und der innere Teil nicht. Unter der Klammer befindet sich ein Messingeinsatz, der mit einem Spezialgewinde ausgestattet ist, mit dem ein Spezialelement mit einem Dichtring befestigt wird.

Der Griff besteht meistens aus leichtem Kunststoff. Mit einer kleinen Schraube wird es an einem Messingstab befestigt, der ein Paar Stopfbuchsen hat. Der Fluss des Arbeitsmediums wird durch das Kugelventil blockiert.

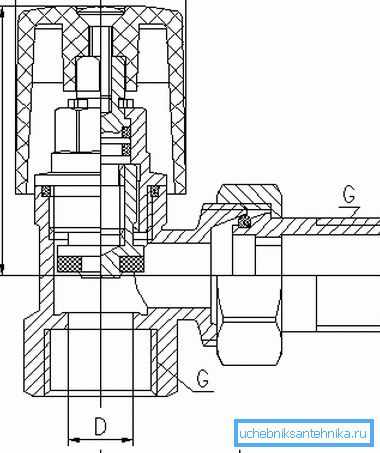

Gesamtabmessungen

Das Eckheizkörperventil 1 2 hat eine Höhe von 88 mm. Der Abstand von der Ventiloberseite zur Zentralachse beträgt 58 mm und vom Beginn der Gewindeverbindung bis zur Zentralachse - 57 mm. Was das Gewicht angeht, wiegt ein solches Produkt genau 160 g.

Der Kühlerwinkelhahn 25 3 4 hat eine Höhe von 99 mm. Von der Ventilkante bis zur Mittelachse beträgt der Abstand 59 mm und vom Gewinde 69 mm. Ein solches Gerät wiegt 230 g.

Installationsempfehlungen

• Produkte können in jeder Position installiert werden.. Die Oberfläche des Geräts darf nicht verschmutzt sein. Alle Arbeiten sollten bei einer Lufttemperatur von mindestens +10 Grad durchgeführt werden.
• Der Zapfen wird mit dem Radschlüssel befestigt. Nach dem Anziehen der Hand wird die Überwurfmutter um etwa eine halbe Umdrehung angezogen. Das Gewinde ist mit PTFE-Dichtungsmaterial abgedichtet.
• Die Befestigung des Krans am Rohr aus Polypropylen erfolgt durch thermische Belastung. Während der Arbeit wird ein spezielles Schweißgerät verwendet. Die Arbeitstemperatur beträgt normalerweise 260 Grad.

Betrieb und Wartung

Produkte müssen bei bestimmten Temperaturbedingungen und -drücken verwendet werden. Diese Indikatoren sind in der Tabelle mit technischen Merkmalen aufgeführt. Der Körper des Produkts darf keinen Chemikalien ausgesetzt sein, die mit Polypropylen reagieren können.

Fälle mit Einfrieren der Arbeitsumgebung im Inneren des Geräts sollten vermieden werden, da dies zu Schäden an den Hauptteilen führen kann. Beim Entleeren des Netzes ist es ratsam, den Hahn offen zu lassen, damit die Flüssigkeit nicht in den Hohlräumen verbleibt.

Lagerung und Transport

Die Produkte müssen unter Berücksichtigung der Absätze GOST 15150 gelagert werden, die die grundlegenden Anforderungen widerspiegeln. Produkte sollten vollständig vor längerer Sonneneinstrahlung geschützt werden. Belüftete Markisen werden als Hauptbehälter empfohlen.

Der Transport kann auf jedem Transport erfolgen, da die Produkte nicht als Sonderladung eingestuft werden. Be- und Entladevorgänge sollten bei einer Temperatur von mindestens -10 Grad durchgeführt werden. Wenn der Transport unter frostigen Bedingungen durchgeführt wird, müssen bestimmte Maßnahmen getroffen werden, um die Übertragung mechanischer Lasten zu verhindern.

Letzter Teil

Ein besonderes Augenmerk sollte dem Kühler-Eckventil mit einem amerikanischen Pa Es basiert auf einer Schnellkupplung, die aus drei Elementen in Form einer Überwurfmutter und Gegenstücken besteht. Zusätzliche Anweisungen zum Installieren von Produkten finden Sie im Video in diesem Artikel. Nach dem Kennenlernen können Installationsarbeiten einfach von Hand ausgeführt werden.
