Wie wählt man eine pumpe für den brunnen?

Von der Wahl der Pumpe hängt die ununterbrochene Wasserversorgung des Hauses mit dem erforderlichen Druck und Durchfluss ab. Es gibt viele verschiedene Modelle und Typen auf dem Markt, aber bevor Sie eine Pumpe für einen Brunnen auswählen, sollten Sie herausfinden, welche Unterschiede zwischen ihnen bestehen.

Die Wahl der Pumpe erfolgt nach dem Ende des Bohrens und dem betriebsmäßigen Pumpen von Wasser. Um Wasser aus Hausbrunnen mit Wasser zu versorgen, werden Zentrifugalwasserpumpen verwendet, die in Oberflächen- und Unterwasserpumpen unterteilt werden können.

Tauchkreiselpumpe und Vibrationspumpe

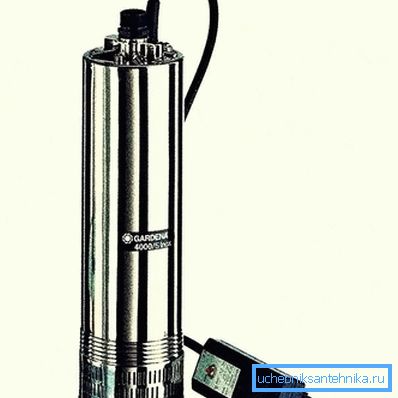

Für Brunnen werden häufig von einem Elektromotor angetriebene Tauchkreiselpumpen eingesetzt. Die Arbeitsposition einer solchen Einheit ist vertikal, die Pumpe selbst befindet sich oberhalb des Elektromotors. Sie werden direkt in den Brunnen eingebaut, um Wasser aus einer Tiefe von 10 m oder mehr zu liefern. Moderne Tauchpumpen haben eine kompakte Größe, eine zylindrische Form und einen hohen Wirkungsgrad.

Das Funktionsprinzip einer Kreiselpumpe beruht auf der Kraftwechselwirkung der Laufschaufeln des umlaufenden Laufrades mit umströmendem Wasser.

Asynchronpumpenmotoren können je nach Pumpenleistung einphasig und dreiphasig sein.

Tauchpumpen bestehen aus hochfestem Gusseisen, Edelstahl und haben hohe Leistungseigenschaften: Sie können hochmineralisiertes Wasser mit hohem Sandgehalt von bis zu 180 g / m fördern³.

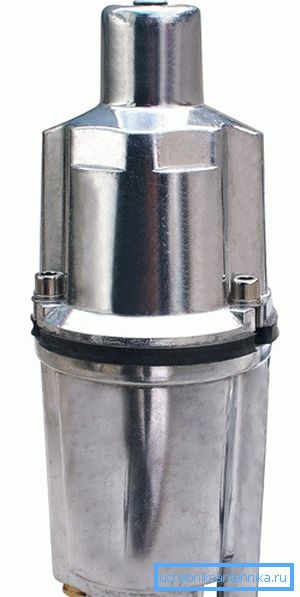

Die vibrierende Tauchpumpe wird normalerweise in flachen (bis zu 50 m) Randbohrungen in sandigen Böden eingesetzt.

Das Prinzip der Vibrations-Tauchpumpe beruht auf dem Betrieb der Membran, die Wasser ansaugt und drückt. Die Membran wird von einem Metallstab angetrieben.

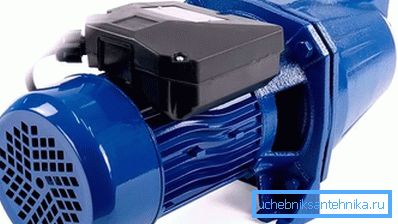

Oberflächenkreiselpumpe

Oberflächenpumpen zum Pumpen von Wasser aus einem Brunnen werden selten verwendet, da die Saughöhe begrenzt ist und 8 Meter nicht überschreitet. Durch die Erzeugung eines Unterdrucks im Pumpengehäuse wird Wasser angesaugt, das heißt, es steigt zur Pumpenachse. Wenn die Ansaughöhe mehr als 8 m beträgt, kann die Pumpe einfach kein Wasser anheben oder Kavitation kann auftreten, was die Effizienz der Pumpe drastisch verringert und zur Zerstörung der Laufradschaufeln und anderer Teile führt.

Es ist nur möglich, eine Oberflächenkreiselpumpe zu installieren, wenn der dynamische Wasserstand mindestens 5 m von der Oberfläche entfernt ist oder wenn der Brunnen mit einer Selbstentladung ausgestattet ist.

Es gibt jedoch Fälle, in denen der Durchmesser der Produktionssäule sehr klein ist und die Installation einer Tauchpumpe nicht möglich ist. Dies sind Brunnen, die in der Regel von Hand gebohrt werden und oft eine geringe Tiefe haben. In diesem Fall müssen Sie die Grube ausrüsten, in der die Pumpe installiert wird. Der Boden der Grube sollte 2–3 m höher sein als der Wasserstand im Brunnen.

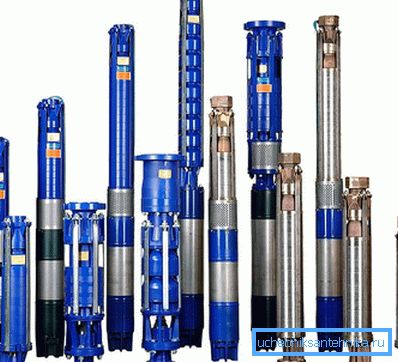

Basisdaten, die den Einheitentyp bestimmen

Basisdaten, die den Gerätetyp und seine Parameter bestimmen, sind:

1. Dynamischer und statischer Wasserstand im Brunnen. Diese Parameter bestimmen die Tiefe, bis zu der die Pumpe oder die Saugleitung abgesenkt wird, und dementsprechend den Wasserdruck. Das statische Niveau wird unmittelbar nach dem Öffnen des Aquifers festgelegt, und das dynamische Niveau ist das Niveau, das sich bei maximalem Wasserpumpen im Brunnen befindet. Die Tauchpumpe sollte mindestens 2 m unterhalb des dynamischen Niveaus installiert werden. Es ist natürlich besser, sie mit einem gewissen Abstand einzuhalten, da sie aufgrund der Verstopfung des Bohrlochs oder des Filters mit der Zeit abfallen kann.
2. Innendurchmesser der Produktionskette. Vom Innendurchmesser der Wanne hängt die Pumpe O ab. Der Durchmesser der Produktionskette ist im Pass der Bohrung angegeben, der von der Bohrorganisation bereitgestellt wird. Der Durchmesser der Pumpe wird so gewählt, dass sie 1-2 cm kleiner ist als der Durchmesser der Produktionssäule. Bei einem größeren Durchmesser müssen Zentriervorrichtungen installiert werden. Andernfalls kann die Pumpe bei laufender Pumpe an den Wänden des Schachts vibrieren. Bei einem kleineren Durchmesser können Sie die Pumpe einfach nicht absenken.
3. Spezifische und Gesamtbrunnenrate. Bei der Berechnung der Leistung der Pumpe die Durchflussmenge des Schachts berücksichtigen. Die Pumpenkapazität darf den Auslegungsdurchfluss des Schachts nicht überschreiten (wird im Reisepass angegeben). Andernfalls kann es zu einer Situation kommen, in der die Pumpe nach dem Abpumpen des Wassers trocken arbeitet und ohne Schutz gegen Trockenlauf ausfallen kann.

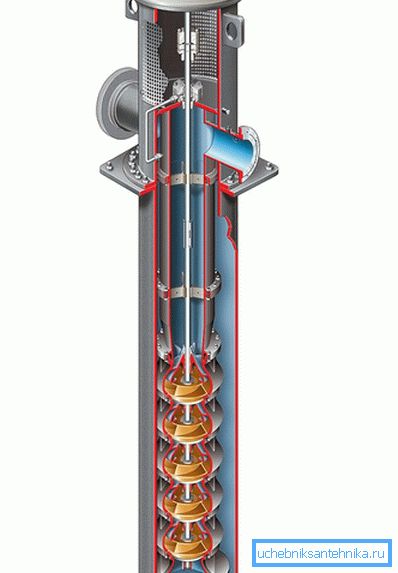

Leistungsberechnung

Die Produktivität der Pumpe wird durch den maximalen Stundenstrom ausgewählt. Laut SNiP beträgt der Wasserverbrauch pro Person 200 l / Tag, dh für eine Familie von 3-4 Personen genügt eine Pumpe mit einer Kapazität von 30–50 l / min, abhängig davon, ob es einen Pool gibt oder ob Pflanzungen. Um Spitzenlasten auszugleichen und dementsprechend keine Pumpen mit hohem Durchfluss zu installieren, können Sie einen Hydroakkumulator installieren.

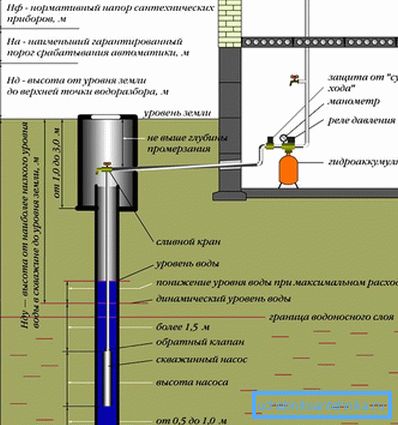

Berechnung des erforderlichen Drucks

Für die richtige Auswahl der Pumpe mit der geplanten Wasserzufuhr muss der gewünschte Druck N berechnet werden. Der erforderliche Pumpendruck wird nach folgender Formel bestimmt:

H = H_g+H_d+H_kostenlos wo -

· N_g - geometrische Höhe des Wasseranstiegs, m;

· N_d - Kopfverlust entlang der Länge, m;

· N_kostenlos - freier Durchfluss zum Auslauf, mindestens 5 m.

Die geometrische Höhe ist die Differenz zwischen dem höchsten Punkt der Wasserversorgung und der Tiefe oder Achse der Pumpe. Die Kopfverluste entlang der Länge werden anhand von Shevelev-Tabellen berechnet und hängen vom Wasserverbrauch und dem Durchmesser der Pipeline sowie von deren Länge und Material ab.

Bei einem unterschätzten Wert von 0 der Rohrleitung kann der Druckverlust entlang der Länge 80% aller Verluste betragen. Daher spielt ein korrekt gewähltes O der Rohrleitung eine bedeutende Rolle.

Bei Kenntnis des erforderlichen Drucks und des Wasserdurchflusses wird die endgültige Entscheidung über die Wahl der Pumpe auf der Grundlage der Druckdurchflusskennlinien getroffen. Dies ist die Kurve, die Passcharakteristik der Pumpe, die die Abhängigkeit der Förderhöhe H von der Durchflussmenge Q anzeigt.

Es gibt eine Abhängigkeit, die dazu führt, dass der Druck mit zunehmendem Durchfluss abnimmt. Daher sollte die Auswahl der Pumpe in der Zone der Bedingungen erfolgen, in denen der Wirkungsgrad maximal ist.

Welche Pumpe am besten zu wählen ist, hängt weitgehend davon ab, wie sie betrieben wird und ob sie zur Steuerung der Pumpe und sogar zur Frequenz der Pumpe verwendet wird. Um die Lebensdauer der Ausrüstung zu verlängern, ist es daher notwendig, die Pumpe auf der Grundlage der Betriebsbedingungen und der Eigenschaften des Bohrlochs sorgfältig auszuwählen.
