Wie man wasser aus einem brunnen in ein haus bringt - der

Autonome Wasserversorgung ist eine notwendige, aber sehr wichtige Sache. Sie müssen nicht nur die Quelle erschließen, sondern auch eine unterbrechungsfreie Wasserversorgung mit den erforderlichen Parametern Druck, chemische Zusammensetzung und Volumen sicherstellen. Wir erklären Ihnen, wie Sie das Wasser aus dem Brunnen mit eigenen Händen ins Haus bringen und wie Sie die notwendige Ausrüstung anschließen und einstellen.

Autonome Wasserversorgung

Woraus besteht es?

Ein autonomes Wasserversorgungssystem besteht aus einer Reihe von Werkzeugen, mit denen Wasser aus einem Brunnen gefördert, transportiert, angesammelt, die erforderlichen Druckparameter erstellt und die Arbeit aller Elemente des Systems gesteuert und koordiniert werden kann.

Moderne technische und materielle Fähigkeiten ermöglichen die Schaffung eines vollständig autonomen und automatisierten Wasserversorgungssystems. Daher werden wir eine solche Option in Betracht ziehen.

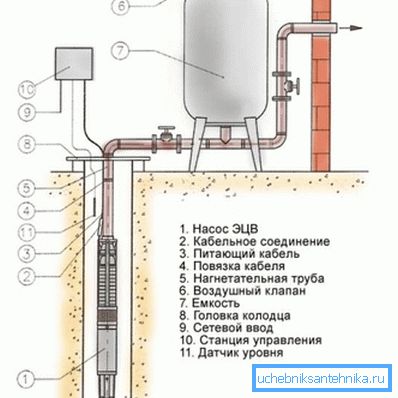

Die Zusammensetzung der Bohrlochpipeline umfasst also:

1. Tiefbrunnenpumpe. Die meisten Brunnen haben eine Tiefe von mehr als 8 Metern, daher ist es notwendig, das Tauchgerät zu verwenden.
2. Nippel mit doppelseitigem Außengewinde, Rückschlagventil und Kupplung zum Verbinden des Auslasses der Pumpe mit dem Hubrohr;
3. Wasserleitung Es ist wichtig, ein Produkt zu wählen, das dem Druck entsprechend der Tiefe des Bohrlochs standhält. Es ist besser, Modelle aus Metall-Kunststoff oder Polymer zu verwenden. Wir empfehlen Rohre aus Niederdruck-Polyethylen (HDPE).
4. Stromkabel des Motors der Pumpe und der abgedichteten Einführung (feuchtigkeitsdichte Klemmenleiste);
5. Anpassung für den Übergang von einer vertikalen Leitung zu einer horizontalen Leitung. Dies kann je nach den Eigenschaften der Rohrinstallation ein Knie oder ein T-Stück sein.
6. Brunnenkopf Dieses Produkt ist eine versiegelte Abdeckung der Schraubklemmen mit einer Klemme für Rohre und Kabel sowie Befestigungselementen für das Sicherheitskabel.
7. Horizontales Rohr zum Transport von Wasser von der Quelle zum Haus. Hier ist es auch besser, ein PND-Rohr mit dem gleichen Durchmesser zu verwenden.
8. Ein Satz von Anschlüssen für den Anschluss des Empfängers: Schwenkkupplungen, Eckfilter, Nippel. Je nach Konfiguration der Rohre kann dieses Kit variieren.
9. Hydroakkumulationsbehälter (Empfänger) 200 Liter. Es ist besser, Kunststoffprodukte mit einer Membran zu verwenden, die mit einem Manometer und einem Druckschalter ausgestattet sind.
10. Magnetstarter, dessen Klemmen den Stromversorgungskreis der Pumpe schließen / öffnen. Der Anlasser wird durch den Betriebsstrom vom Druckschalter des Empfängers gesteuert. Installiert zum Starten von Hochleistungspumpen mit großen Anlaufströmen;
11. Pumpensteuerstation, die den manuellen Start und Neustart des Geräts ermöglicht;
12. Wasserstandssensor im Brunnen und Not-Aus-Relais der Pumpe, wenn der Wasserstand den zulässigen Pegel unterschreitet.

Beachten Sie! Automatisierungselemente für Tauchpumpen und -steuerungen sollten von höchster Qualität sein. Daher empfehlen wir nicht, Produkte von dubiosen Herstellern zu speichern und zu kaufen.

Tauch- und Pumpenanschluss

Kommen wir zur Sache.

Zuerst müssen Sie ein System zum Anheben von Wasser an die Oberfläche zusammenstellen:

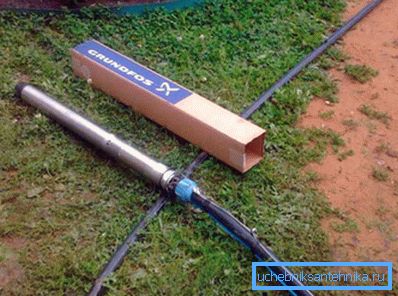

1. Wir nehmen die Pumpe und drehen in ihrer Auslassöffnung den Nippel mit einem Außengewinde. Dann wickeln wir das Rückschlagventil auf den Nippel und schrauben die Kupplung hinein, um sie an das PND-Rohr anzuschließen (die Kupplung wird normalerweise 32 / Zoll verwendet);

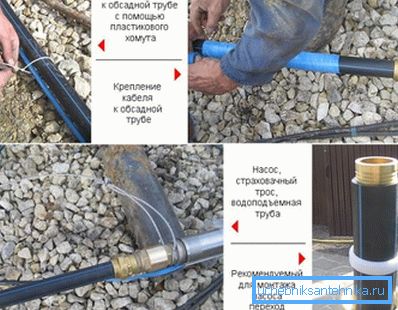

1. Verbinden Sie die Kupplung mit einer Wasserleitung, die auf die gewünschte Größe zugeschnitten ist. Das Motorstromkabel wird entlang des Rohrs verlegt und alle 2 bis 3 Meter mit Klebeband oder Klemmen daran befestigt.

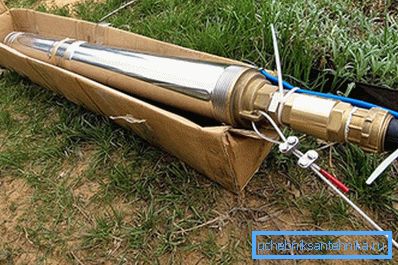

1. In den Befestigungslöchern am Pumpenkörper führen Sie ein Sicherheitskabel durch (normalerweise enthalten) und befestigen Sie es mit zwei Clips an den Bolzen.

1. Wir nehmen die Pumpe und senken sie sanft in das Bohrloch am Rohr ab. Versuchen Sie, die Gehäusewände nicht zu berühren. Der Abstand zum Boden beträgt mindestens 1 - 2 Meter. Der dynamische Wasserstand im Brunnen muss mindestens 5 Meter über der Pumpe liegen.

1. Das obere Ende des Rohres wird in das Loch des Bohrlochkopfes geschraubt und festgeklemmt, wir kommen auch mit einem Kabel an. Das Sicherheitskabel ist an einem speziellen Ring an der Unterseite der Abdeckkappe befestigt.

1. Wir verbinden das Kabel mit dem 220-V-Netzwerk und führen einen Teststart der Pumpe durch. Wenn das Wasser nicht sofort austritt - ziehen Sie es mit dem Mund aus dem Rohr. Möglicherweise hat das Rückschlagventil aufgrund der Luft im System nicht funktioniert.

1. Wenn das Wasser verschwindet, ist die erste Stufe abgeschlossen.

  Beachten Sie! Wenn die Pumpe bereits mit einem Rückschlagventil ausgestattet ist, ist es besser, sie mit einem Messingprodukt zu vervielfältigen, da sie wesentlich zuverlässiger ist: Der Preis einer guten Pumpe ist zu hoch für ein Risiko.

Unterirdische Pipeline

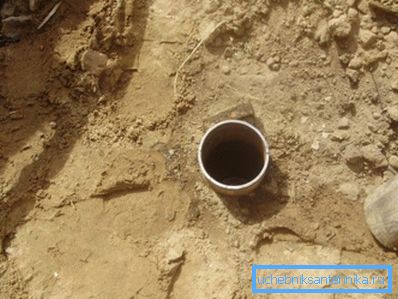

Nun, eigentlich, wie man Wasser aus einem Brunnen in ein Haus bringt. Für diese Zwecke ist es besser, ein Rohr aus Polyethylen zu verwenden, da es in Rollen verkauft wird, und Sie haben die Möglichkeit, ein Segment der gewünschten Länge auszuwählen, um unnötige Verbindungen zu vermeiden.

Nützlich ist auch eine Schwenkverbindung für PND-Rohre und eine Reihe zusätzlicher Anschlüsse. Verwenden Sie nur Qualitätsprodukte. Wir empfehlen, die Auswahl der italienischen Hersteller einzustellen.

Also die Anweisung zum Verlegen von Rohren vom Brunnen zum Haus:

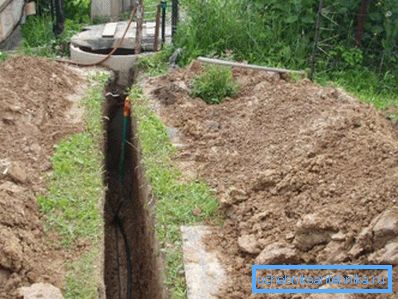

1. In der Tiefe des Bodens (für jede Region gibt es eine eigene, der mittlere Streifen von Russland beträgt etwa 5 Meter) graben wir einen Graben vom Brunnen zum Haus. Es ist besser, die Kommunikation auf die kürzeste gerade Linie zu legen, da dann keine schwenkbaren Andockstationen erforderlich sind und der Materialverbrauch geringer ist.

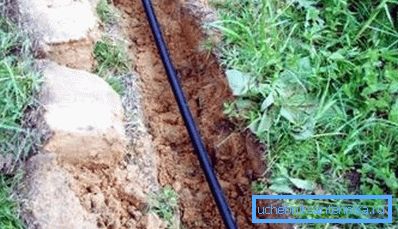

1. Am Boden des Grabens gießen wir eine Sandschicht von 10–20 cm Höhe mit einer leichten Neigung in Richtung des Brunnens (1% reicht aus). Wir legen eine Pfeife auf dieses Bett;

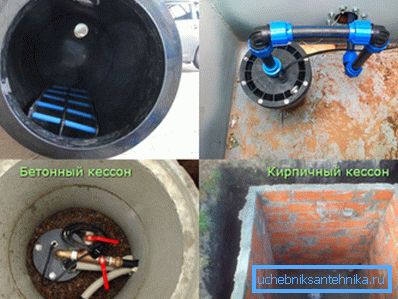

1. Wir wickeln ein Ende des Schlauchs in den Senkkasten auf und verbinden ihn mit Hilfe eines Knies und Armaturen mit einem Hubrohr;

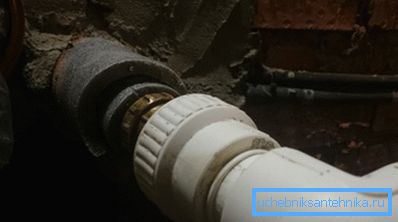

1. Wir beginnen mit dem zweiten Ende in einem speziellen Loch im Fundament des Hauses oder der Basis, versorgen die Eintrittsstelle mit einer Kunststoffhülle und versiegeln sie sorgfältig mit Silikon oder einem anderen Dichtungsmittel.

1. Das Rohr ist mit einer Sandschicht bedeckt, so dass es 15 cm hoch ist. Anschließend wird der Graben mit Erde bedeckt. Steine ​​im Boden sollten nicht fallen, Ram kann nicht nachfüllen.

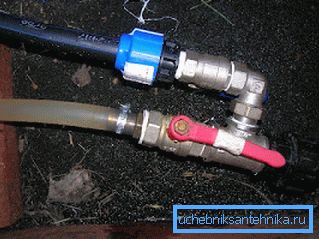

1. Im unteren Teil des Rohrs ist es besser, ein Ablassventil vorzusehen, um das Wasser aus dem Brunnen abzulassen, wenn der Standort für den Winter erhalten bleibt.

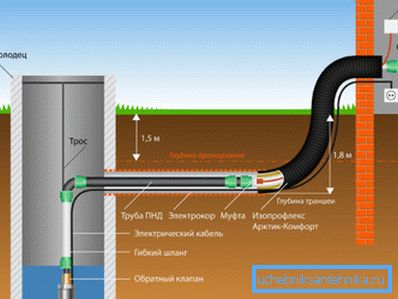

  Beachten Sie! Wenn die Rohrleitung unterhalb des Gefrierpunkts des Bodens vertieft ist, sollte sie mit einem speziellen Schaumpolystyrol-Mantel isoliert werden, in den ein Heizkabel, das am Temperaturschalter angeschlossen ist, besser eingeführt wird. Kommt auch mit einer grafischen Darstellung der Eingabe, die sich auf der Oberfläche oder in deren Nähe befindet.

Receiver-Verbindung

Wie bereits gesagt, sollte das Wasserversorgungssystem nicht nur Wasser an den Verbraucher liefern, sondern auch Druck und Leistung gewährleisten, die für den normalen Betrieb von Sanitäranlagen akzeptabel sind. Die Tauchpumpe kann einen ausreichend hohen Druck erzeugen, der jedoch instabil ist, und bei einem plötzlichen Blockieren des Ventils kann ein hydraulischer Stoß auftreten.

Wenn die Pumpe direkt an die Wasserversorgung angeschlossen ist, schaltet sich der Pumpenmotor jedes Mal ein, wenn der Wasserhahn in einer Wasserinstallation (Spüle, Spüle, Badezimmer, Toilette usw.) entriegelt wird. Dies beeinträchtigt die Lebensdauer des Motors, die Mechanik der Pumpe sowie die Abschaltpunkte am Relais oder Anlasser.

Daher wird ein Hydroakkumulator benötigt, der unter Druck stehendes Wasser ansammelt und dem Verbraucher zuführt. Wenn der Druck im Tank des Geräts unter ein bestimmtes Niveau fällt, wird der Druckschalter aktiviert, wodurch der Versorgungskreis des Pumpenmotors geschlossen wird und die erforderliche Wassermenge gepumpt wird. Wenn die Kapazität des Tanks 100 Liter oder mehr beträgt, ist die Anzahl der Pumpenstarts bei einer durchschnittlichen Anzahl von Familien gering und hält lange an.

In der Regel wird das Tankvolumen des Behälters auf der Grundlage des Verhältnisses von 20 Litern pro Hahn berechnet, einschließlich der Toilette, der Bewässerungsanlagen und anderer.

Wir stoppten, um die Pfeife in das Haus einzulassen. Mach weiter:

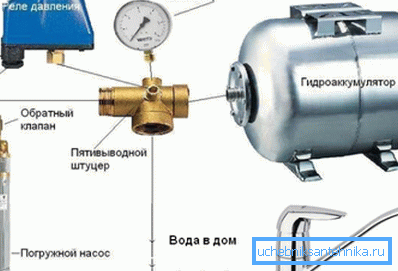

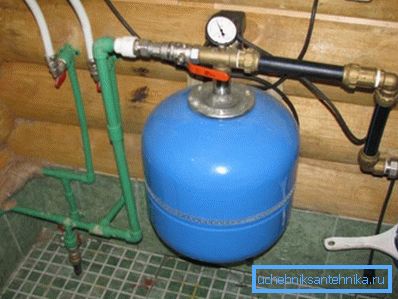

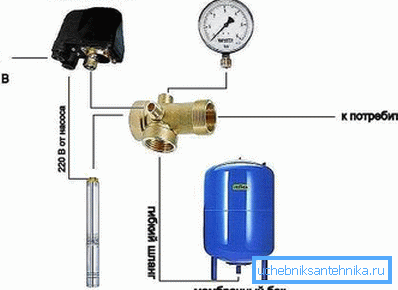

1. Das Einführen des Rohrs ist durch eine Kupplung mit einem fünfpoligen Fitting verbunden. Wir wickeln die Kupplung mit einer Überwurfmutter über ein Zollloch durch den Nippel;

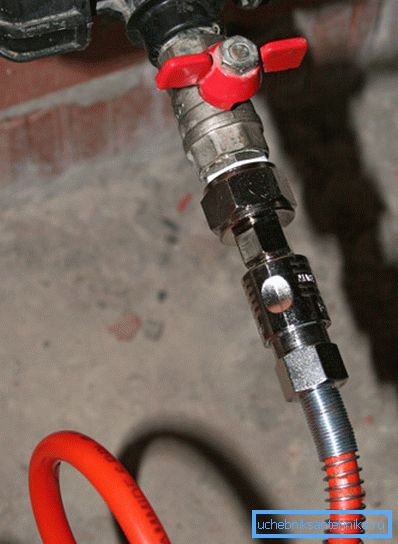

1. Am Einlauf des Empfängers wickeln wir eine Ecke, die wir mit einem Rohrsegment der gewünschten Länge verlängern. Wenn möglich, verwenden wir anstelle von Rohr und Bogen einen flexiblen Schlauch mit Hahn;

1. Das Ende des Aufnahmerohrs ist durch ein Kugelventil mit einer Überwurfmutter mit einem beliebigen freien Zolllochanschluss verbunden. Wenn ein Schlauch mit Hahn verwendet wird, wird sein Ende einfach durch einen Adapter ("American") in die Öffnung der Düse geschraubt;

1. Zum Loch Zoll verbinden das Manometer;
2. Zu einem unbesetzten Loch? Zoll den Druckschalter anschließen;

1. Das verbleibende unbesetzte Zollloch der Verteilerkupplung ist durch ein Ventil mit einer Überwurfmutter mit der Wasserversorgung verbunden, die zum Verbraucher führt;

1. Wir verbinden das Stromkabel der Pumpe mit den Relaisklemmen, die ein- und ausgeschaltet werden. Der Schaltkreis ist einfach und in der Anleitung des Relais beschrieben. Wenn ein Starter erforderlich ist, wird seine Spule über ein Relais mit Strom versorgt, und die Pumpe ist an die Klemmen des Starters angeschlossen.

1. Separat führen wir das Pumpenkabel durch einen manuellen Schalter, der für den Anlaufstrom des Motors mit doppelter Marge ausgelegt ist.

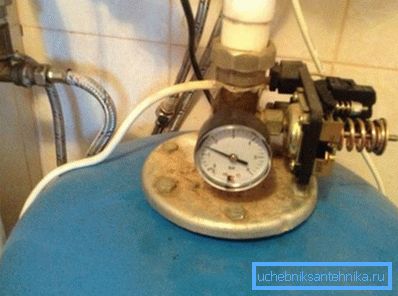

1. Mit dem manuellen Kippschalter starten wir die Pumpausrüstung und warten, bis der Tank voll ist, und das System schaltet die Pumpenmotorenergie automatisch ab. Wir merken den Druck am Manometer. Dann öffnen wir mehrere Wasserhähne und lassen das Wasser herunter, bis das System die Pumpe erneut startet. Außerdem wird der Druckwert festgelegt.

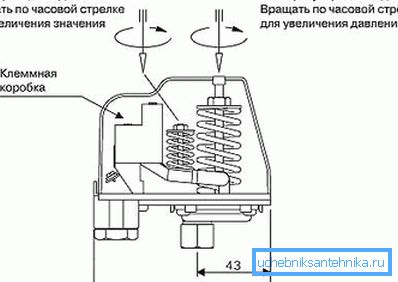

1. Wir vergleichen die erhaltenen Werte mit den Passkennwerten des Empfängers und stellen gegebenenfalls das Relais ein.

Fazit

Die Installation eines autonomen Wasserversorgungssystems ist eine sehr verantwortungsvolle Aufgabe, die aus mehreren Schritten besteht. Trotzdem kann der gesamte Werkkomplex unabhängig ausgeführt werden, indem Sie die Punkte in unserem Handbuch befolgen (auch lernen, wie man eine Pumpe aus einem Brunnen bezieht).

Das Video in diesem Artikel zeigt den Prozess klarer.
