Welches kabel wird für die brunnenpumpe benötigt?
In der Regel reicht das Kabel für Bohrlochpumpen in der Betriebsausstattung nicht aus, um es an die Stromquelle anzuschließen, und muss um ein zusätzliches Stück erhöht werden. Es ist äußerst schwierig, genau dieselbe Markierung zu finden. Daher müssen Sie meistens andere Marken verwenden. Hier finden Sie einige Regeln, die Ihnen bei der Auswahl helfen.
Im Folgenden werden einige der Funktionen und Besonderheiten der elektrischen Leitungen für solche Zwecke beschrieben. Außerdem finden Sie in diesem Artikel das thematische Video als Zusatz.

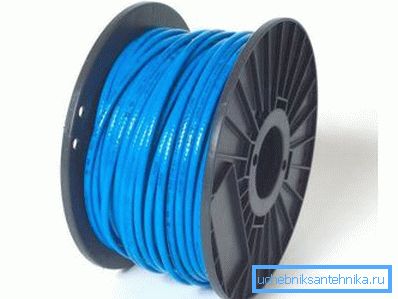

Wähle ein Kabel
Hinweis In den meisten Fällen bieten Hersteller von Tauchpumpen ihre Kabel an, um die Länge zu erhöhen, ihr Preis ist jedoch zu hoch, weshalb meist auf andere Optionen zurückgegriffen wird. In solchen Fällen ist jedes geeignete Kabel VVG oder PVA mit dem gewünschten Querschnitt geeignet. Obwohl viele der Meinung sind, dass die Marke TML die beste Lösung sein wird, gibt es laut dem Autor dieses Artikels in der Praxis keinen Unterschied.
Kabellänge
- Um den richtigen Querschnitt des Kabels zu wählen, müssen Sie die Entfernung kennen, um die Sie es verlängern möchten, sowie die Leistung der Pumpe, die betrieben wird. Wenn mit der Leistung alles klar ist (im Datenblatt und auf dem Gerät selbst angegeben), wird die Länge vom Automaten (Stromquelle) zur Pumpe selbst (nicht zur Verbindungsstelle) bestimmt.
- Meistens wird auf einen solchen Parameter wie die Länge nicht geachtet, da das zusätzliche Stück zwei bis drei Dutzend Meter nicht überschreitet, dies ist jedoch nicht immer der Fall. Bei Tauchpumpen sollte die Kabellänge 6% des maximal zulässigen Spannungsabfalls nicht überschreiten.
Dies kann unter Verwendung der Formel L = (V * V) / (I * 2 * 100 * (PF * / Q)) berechnet werden.
- Hier ist L die maximal zulässige Länge;
- V ist die Nennspannung (V);
- ?V - Spannungsverlust maximal (%);
- I - der Wert der Tauchpumpe (A);
- p - 0,02 Ohm / mm3 (spezifischer Widerstand für Kupfer);
- q - Querschnitt (mm) für das Kabel;
- PF = 1.
Abschnittsauswahl
Wie bereits erwähnt, wird das Kabel für Bohrlochpumpen nach dem Verhältnis von Querschnitt / Leistung ausgewählt. Zur Vereinfachung können Sie jedoch die nachstehende Tabelle verwenden.
| Motorleistung | Kabelabschnitt (mm2) | |||||||
| 41 | 41,5 | 42,5 | 44 | 46 | 410 | 416 | ||
| kw | l c. | Kabellänge (m) | ||||||
| 0,25 | 0,33 | 70 | 105 | 170 | ||||
| 0,37 | 0,50 | 60 | 90 | 140 | ||||
| 0,55 | 0,75 | 45 | 70 | 110 | 180 | |||
| 0,75 | 1,0 | 35 | 50 | 85 | 140 | 210 | ||
| 1.1 | 1,5 | 25 | 35 | 60 | 95 | 145 | 240 | |
| 1,5 | 2,0 | 30 | 45 | 75 | 115 | 190 | 305 | |
| 2.2 | 3,0 | 30 | 50 | 75 | 125 | 200 |
Tabelle für einphasige Tauchpumpen (230V, 50Hz)
| Motorleistung | Kabelabschnitt (mm2) | |||||||||||
| 41 | 41,5 | 42,5 | 44 | 46 | 410 | 4z16 | 425 | 435 | 450 | 470 | ||
| kw | l c. | Kabellänge (m) | ||||||||||
| 0,37 | 0,50 | 300 | ||||||||||
| 0,55 | 0,75 | 250 | 380 | |||||||||
| 0,75 | 1,0 | 195 | 295 | |||||||||
| 1.1 | 1,5 | 145 | 215 | 360 | ||||||||
| 1,5 | 2,0 | 105 | 160 | 265 | 425 | |||||||
| 2.2 | 3,0 | 70 | 110 | 160 | 290 | 440 | ||||||
| 3,0 | 4,0 | 55 | 85 | 145 | 220 | 330 | ||||||
| 4,0 | 5.5 | 40 | 60 | 105 | 165 | 250 | 415 | |||||
| 5.5 | 7,5 | 45 | 75 | 120 | 180 | 300 | 480 | |||||
| 7,5 | 10 | 35 | 55 | 95 | 135 | 220 | 340 | 585 | ||||
| 9.2 | 12,5 | 47 | 75 | 115 | 190 | 300 | 470 | |||||
| 11 | 15 | 40 | 85 | 95 | 160 | 260 | 405 | |||||
| 13 | 17.5 | 60 | 85 | 140 | 225 | 350 | 490 | |||||
| 15 | 20 | 50 | 75 | 125 | 195 | 305 | 430 | |||||
| 18,5 | 25 | 58 | 100 | 155 | 245 | 340 | 485 | |||||
| 22 | 30 | 49 | 85 | 130 | 205 | 285 | 410 | 570 | ||||
| 30 | 40 | 36 | 63 | 95 | 152 | 210 | 305 | 425 |
Tabelle für dreiphasige Tauchpumpen (400V, 50Hz)
Es scheint, warum sollte die Auswahl des Kabelabschnitts so wichtig sein, und warum benötigen Sie hier Anweisungen? Tatsächlich wirkt sich dies auf die Dauer der Lebensdauer und die Arbeit der Einheit selbst aus (hier erfahren Sie, wie Sie einen Filter für einen Brunnen erstellen).
Tatsache ist, dass sich der Widerstand verringert, wenn sich der Querschnitt verringert, und daher werden die Metalldrähte (in diesem Fall Kupferdrähte) erhitzt, von denen die Isolierung und die wärmeschrumpfbare Hülse erwärmt werden.
Ein solches Verfahren kann zu einem Kurzschluss oder einfach zur Trocknung der Isolierung führen, was sie unbrauchbar macht. Außerdem nimmt die Energie, die für das Heizen aufgewendet wird, den Motor nicht auf, was bedeutet, dass er nicht die erforderliche Leistung liefern kann.
Wenn angeschlossen, kann sich herausstellen, dass das Pumpenkabel für einen Schacht aus drei oder vier Kernen besteht. Dies hängt jedoch hauptsächlich davon ab, ob die Pumpe einphasig oder dreiphasig ist.
Für die dreiphasige Stromversorgung benötigen Sie also definitiv vier Kerne, während Optionen für eine Phase möglich sind - alles hängt von der Automatisierung ab. Diese Automatisierung (Druckschalter und Trockenlaufsensor) kann als eine Einheit hergestellt werden, sie kann jedoch unabhängig angeschlossen werden, obwohl dieser Faktor die Anzahl der Kerne nicht beeinflusst - dies geschieht anders.
Verbindung

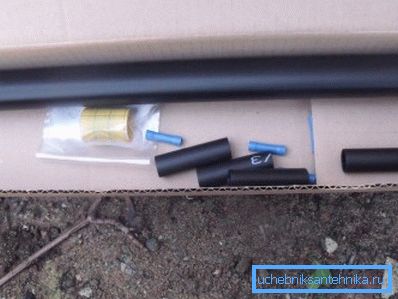

Hinweis Der Schrumpfschlauch ist ein Schlauch mit einem bestimmten Durchmesser, der beim Erhitzen gespannt wird und nach dem Abkühlen in der gleichen Position bleibt. Solche Kupplungen werden aus Polyolefinen (organischen Substanzen und synthetischen Polymeren) hergestellt, wodurch ein haltbares und elastisches Material entsteht.
Um zwei Kabelstücke mit den eigenen Händen zu verbinden, sollten Sie zuerst darauf achten, wie die Leiter gedreht werden, damit sie nicht durchbrennen und nicht unter Spannung explodieren.
Die obere Abbildung zeigt drei Arten von Verwindungen, die in solchen Fällen verwendet werden, die ersten beiden Methoden werden jedoch am häufigsten verwendet: Einfach und Verband. Die Praxis zeigt, dass sie stark genug sind, um zu brechen und niemals Lichtbogenbildung zu verursachen.
Vergessen Sie nicht, dass vor dem Spleißen des Kabels ein Wärmeschrumpfvorgang durchgeführt werden muss - ein dicker Schlauch am Kabel selbst und dünne Hülsen an jedem Kern separat.
Nachdem Sie dies getan haben, schneiden Sie alle Drähte sorgfältig auf die erforderliche Länge ab, schneiden Sie die Enden auf ungefähr 50-60 mm ab und spleißen Sie. Danach schieben Sie die kleine Hülse auf den Twist und löten sie und anschließend die obere Wärmeschrumpfung, wie auf dem Foto oben gezeigt.
Kupplung ohne Kupplung
Aus Gründen der Fairness sollte beachtet werden, dass es nicht immer notwendig ist, Schrumpfmuffen und Verdrehungen zu verwenden, um das Kabel bei Tauchpumpen aufzubauen, dies gilt jedoch nur für Brunnen. Tatsache ist, dass der Bohrlochkopf häufig mit einer Klemmenleiste ausgestattet ist, mit der das Spleißen durchgeführt werden kann (siehe auch Artikel Wellentypen und ihre Merkmale).
Das geht ganz einfach und einfach: Die Enden jeder Vene werden um 10 mm gekürzt und in die gegenüberliegenden Löcher eingeführt. Hier ist es sehr wichtig, den Bolzen mit der nötigen Kraft einzuklemmen, denn durch das Einklemmen kann der Draht entlang der kleinen Adern abgeflacht werden, wodurch ein schwacher Querschnitt entsteht.
Hinweis! Wenn Sie den Bolzen nicht fest anziehen, kann es zu Funkenbildung im Block kommen, die zur Oxidation und manchmal zum Schmelzen des Blocks führt.
In den meisten Fällen verwenden Installateure die Klemmenleiste nicht und verwenden für das Bauen einen Schrumpfschlauch. Gleichzeitig steigen die Kosten um einen Cent und die Zuverlässigkeit der Verbindung erhöht sich erheblich.
Fazit

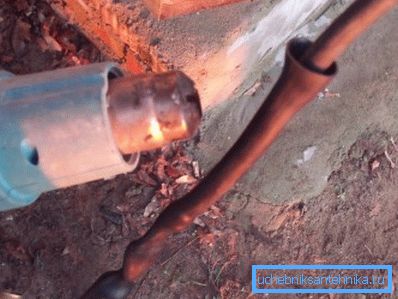

Zusammenfassend möchte ich sagen, dass Sie keine speziellen Werkzeuge wie Lötkolben oder Lötlampe benötigen, um Schrumpfschläuche am Kabel einer Tauchpumpe zu erwärmen. Das Polymer kann mit offenem Feuer erhitzt werden, und selbst gewöhnliche Streichhölzer und trockene Späne in Form eines Splitters sind dafür ausreichend (lernen Sie auch, wie Sie mit eigenen Händen einen Bohrer für das Bohrloch machen).
Erfolge!
