Wasserversorgungsstation: allgemeine informationen und

Was sind Wasserpumpstationen? Welche Funktionen können sie in den Wasserversorgungssystemen von Privathäusern und Mehrfamilienhäusern erfüllen? Wie kann die Pumpstation richtig an die Wasserversorgung angeschlossen werden, wenn Wasser aus dem Brunnen zugeführt wird? Lass es uns herausfinden.

Was ist das

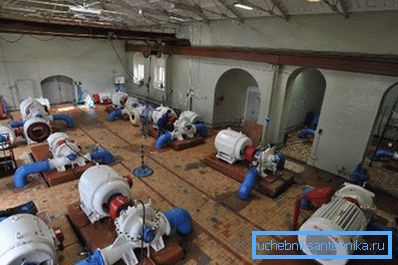

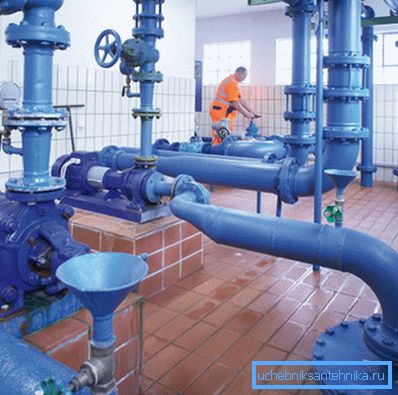

Das Pumpen eines Wohngebäudes besteht aus einer oder mehreren stationären Pumpen, die die oberen Etagen mit Wasser mit Druckmangel auf der Strecke versorgen.

In welchen Fällen ist ihre Installation notwendig?

• Mit niedrigen Gebäuden in der Umgebung. In SNiP 2.04.02-84 wird direkt empfohlen, dass Bereiche, die aus einstöckigen Häusern bestehen, den Druck in der Wasserversorgung auf einer Höhe von 10 Metern halten.

Hinweis: 10 Meter Wassersäule entsprechen einem Überdruck von einer Atmosphäre. Vereinfacht gesagt, sorgt jede Druckatmosphäre in der Leitung dafür, dass Wasser auf drei Etagen aufsteigt.

• Mit einer erheblichen Verschlechterung der Autobahn und der Unmöglichkeit der Reparatur oder des Ersatzes aus irgendeinem Grund. Stahlrohre, die in der zweiten Hälfte des letzten Jahrhunderts Roheisen-Wasserrohre für zwanzig bis dreißig Jahre Betrieb ersetzten, sind mit Kalk und Rost überwachsen, wodurch der Durchsatz um ein Mehrfaches sinkt.
• Mit erheblichen Unterschieden im Gelände. Der Druck von 3,5 kgf / cm2 reicht aus, um ein neunstöckiges Gebäude in einer Ebene mit Wasser zu versorgen. Für dasselbe Haus, das auf einem 20-Meter-Hügel steht, müssen jedoch mindestens 5,5 kgf / cm2 vorhanden sein.

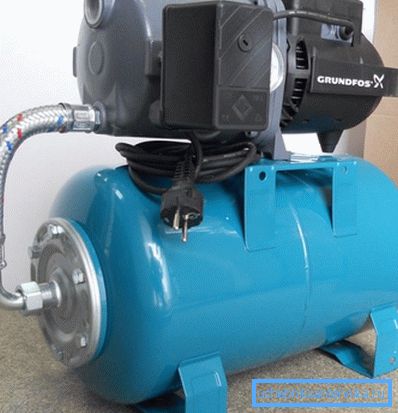

Wasserstationen für die häusliche Wasserversorgung oder für Sommerhäuser sind relativ ineffiziente Oberflächenkreiselpumpen mit eigenen Akkumulatoren, die eine autonome Wasserversorgung aus natürlichen Quellen bereitstellen.

Da, wie bereits erwähnt, der Druckabfall auf eine Atmosphäre eine Wassersäule um 10 Meter anheben kann, kann keine Oberflächenstation in einem größeren Abstand vom Wasserspiegel zur Oberfläche arbeiten. Das Laufrad der Pumpe erzeugt kein absolutes Vakuum, daher ist die maximale Tiefe in der Praxis sogar noch geringer - 7 bis 9 Meter.

Der Preis der billigsten Oberflächenpumpen beträgt etwa 4-5 Tausend Rubel. Die maximalen Kosten werden sowohl durch die Leistung des Produkts als auch durch den Namen des Herstellers bestimmt: Sie können Verkaufsstationen finden, die den Eigentümer 100 oder mehr tausend Rubel kosten.

Hinweis: Westliche Produkte sind wesentlich teurer als Haushaltsgeräte gleicher Funktionalität. Gründe - Versandkosten und Zölle.

Um den Leser mit dem Thema unserer Forschung vertraut zu machen, stellen wir die Hauptmerkmale der Pumpstation der inländischen Produktion von BISON ZNAS-1200 vor.

Montage

Der Anschluss der Pumpstation an die Wasserversorgung wird hauptsächlich von ihrer Klasse bestimmt.

Tauschen

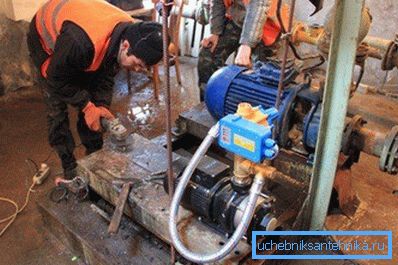

Stationäre Swaps sind auf einem Stahlbetonfundament montiert, das nicht mit dem Fundament des Gebäudes verbunden ist (um die Übertragung von Vibrationen auszuschließen). Das Stationsbett ist normalerweise zum Fundament verankert; Schwingungsdämpfer (Feder oder mit Gummidichtungen) werden seltener verwendet.

Die Ansaugöffnung der Cochlea der Pumpe (entlang ihrer Längsachse angeordnet) schneidet nach den Ventilen und dem Zähler in die Wasserzähleranordnung ein; der ausgang ist direkt mit der abfüllung von kaltem wasser verbunden. Zwischen den Einbindungen ist ein Bypass erforderlich, der größer ist als der Durchmesser der Anbindungspumpe mit einem Rückschlagventil, einem Ventil oder einem Ventil.

Warum ist es nötig?

• Wenn die Pumpe in Betrieb ist, ist der Bypass blockiert und lässt kein Wasser im Kreis laufen.
• Wenn die Pumpe ausgeschaltet ist, versorgt der offene Bypass das Haus mit Wasser, ohne seinen Fluss zu den Einbindungen und die Durchgängigkeit der Schnecke einzuschränken.

Außerdem: Ein konstanter Wasserfluss durch die Leerlaufpumpe führt zu einem schnellen Überwachsen der Cochlea.

Bei der Montage der Cochlea und des Elektromotors müssen ihre Wellen streng ausgerichtet sein: Durch das Schlagen wird die Verbindung der Kupplung oder des Flanschrohrs schnell zerstört.

Wenn aus irgendeinem Grund keine Koaxialität gewährleistet werden kann, rettet eine einfache Anweisung die Situation:

1. Der Motor und die Cochlea sind auf dem Bett verteilt, so dass zwischen den Flanschen der Wellen 3-4 cm liegen.
2. Die Flansche sind mit flexiblen Bändern verbunden, die mit Bolzen festgezogen werden. Sie können leicht Ihre eigenen Hände vom Förderband abschneiden.

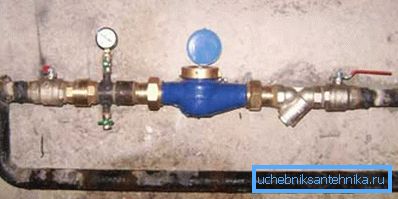

Vor dem Einbau der Pumpe wird dringend empfohlen, einen Sumpf zu installieren. Sand und Schlacke sind in der Kaltwasserversorgung nicht ungewöhnlich. Wenn sie auf ein rotierendes Laufrad schlagen, beschleunigen sie im besten Fall den Verschleiß und im schlimmsten Fall zerbröseln sie eine oder mehrere Schaufeln.

Darüber hinaus ist es für die Anbindung besser, ein Absperrventilpumpen vorzusehen. Kugelkrane sind für diese Rolle am besten geeignet: Sie haben neben der Fehlertoleranz einen außergewöhnlich niedrigen hydraulischen Widerstand.

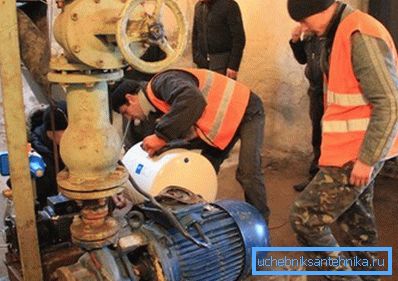

Die regelmäßige Wartung der Pumpe wird auf das regelmäßige Packen der Stopfbuchse reduziert.

Wasserversorgung aus dem Brunnen

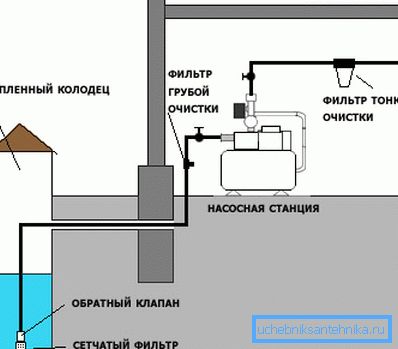

In diesem Fall ist das Schema der Verbindung der Pumpstation mit dem Wasserversorgungssystem extrem einfach: Es reicht aus, den Auslass der Pumpe an das Wasserversorgungssystem anzuschließen, das Einlassrohr in einen Brunnen oder einen anderen Vorratsbehälter abzusenken und die Stromversorgung zu ermöglichen.

Feinheiten gibt es jedoch hier.

• Das Ende der Ansaugleitung muss mit einem Rückschlagventil versehen sein. Andernfalls fließt das Wasser einfach zurück, wenn Sie die Stromversorgung der Pumpe unterbrechen.
• Wie schließen Sie die Pumpstation an die Wasserversorgung an, wenn Sie das Wasser das ganze Jahr über nutzen möchten? Es ist notwendig, den Brunnen und die daneben installierte Pumpe zuverlässig zu isolieren und den Wassereinlass vom Brunnen tiefer als unter dem Gefrierpunkt zu verlegen. Die zuverlässigste Wärmedämmung mit eigenen Händen ist der einfachste Weg, ein Haus mit isolierten Wänden über dem Brunnen zu bauen.

Übrigens: Das Haus löst gleichzeitig das Geräusch der Pumpe vollständig.

• Zum Schutz der Pumpe vor Ablagerungen (Äste, abgestorbene Blätter usw.) wird der Einlass durch ein Netzfilter geschützt.

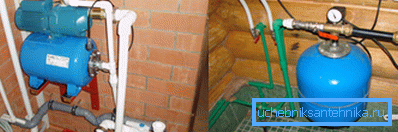

• Die Installation eines zusätzlichen Hydroakkumulators nach der Pumpstation wird dazu beitragen, die Stillstandszeiten der Pumpe zu verlängern. Je größer die Kapazität ist, desto länger dauert die Pause in der Station. Das Schema mit einem zusätzlichen Akkumulator ist jedoch nur solange wirksam, bis die Pumpgeschwindigkeit die Flussrate des Schachts übersteigt.

Fazit

Wir hoffen, dass unser Material sowohl für die Installation des Austauschs als auch für den Bau eines autonomen Wasserversorgungssystems eines Privathauses oder einer Hütte nützlich ist. Das Video in diesem Artikel enthält wie immer zusätzliche Informationen. Erfolge!
