Wasserversorgungsrückschlagventil - überprüfung der
Das Wasserrückschlagventil ist so ausgelegt, dass der Flüssigkeitsstrom nur in eine Richtung gewährleistet ist. Dieses Gerät eignet sich für jegliche Kommunikation und ermöglicht es Ihnen, Wasser zu sparen, da es nicht zurückgeht, sondern im System verzögert wird. Berücksichtigen Sie die Haupttypen der Strukturen, die Merkmale ihrer Installation und ihren Betrieb. Es ist sehr wichtig, die richtige Option für bestimmte Bedingungen zu wählen.
Arten von Montageknoten
Viele verstehen nicht, warum ein Rückschlagventil im Wasserversorgungssystem erforderlich ist, während das Vorhandensein in Systemen, in denen Wasser aus einem Brunnen oder Brunnen entnommen wird, obligatorisch ist. Das Gerät trägt dazu bei, einen bestimmten Druck im System aufrechtzuerhalten und verhindert, dass auch bei Stromausfall Wasser austritt. Dank des Ventils läuft die Pumpe niemals trocken, was ihre Lebensdauer erheblich verlängert.
Die Geräte unterscheiden sich in verschiedenen Parametern, und die erste davon, die berücksichtigt werden sollte, ist die Art der Befestigung, die sehr unterschiedlich sein kann:
| Schweißen oder Löten | Hier ist alles klar und namentlich - der Knoten wird durch Schweißen an der Rohrleitung befestigt, während er aus verschiedenen Materialien bestehen kann. Natürlich kann die Arbeit nicht ohne Schweißausrüstung ausgeführt werden. |
| Flansche | Ein Flansch ist ein System, bei dem zwei scheibenförmige Elemente entlang des Radius verschraubt werden. Diese Option ist aufgrund ihrer Bequemlichkeit und Einfachheit bei Konstruktionen mit großem Durchmesser am gefragtesten. |
| Kupplungen | Die Kupplung wird bei Rohrleitungen mit kleinem Durchmesser verwendet und ist ein Knoten mit Innengewindeanschlüssen. Diese Option ist am häufigsten in privaten Gebäuden. |
| Waffelaufsatz | Diese Option ist für flache Produkte geeignet. Sie werden einfach zwischen zwei Flansche geklemmt, um Rohre zu verbinden. Dazu müssen Sie Schrauben mit größerer Länge verwenden, ansonsten ist der Anschluss der gleiche wie ohne Ventil |
Beachten Sie! Es ist notwendig, die eine oder andere Art der Befestigung zusammen mit dem Fachmann auszuwählen, der die Installation durchführt. Dann können Sie mit der Montageoption nichts falsch machen und bekommen die gewünschte.
Arten von Designs
Wir haben herausgefunden, warum wir ein Rückschlagventil für die Wasserversorgung benötigen und wie es in das System eingebaut werden kann. Nun werden wir die wichtigsten Varianten betrachten, die in Wasserversorgungssystemen am häufigsten verwendet werden.
Wafer-Ventile
Beachten Sie die Hauptmerkmale solcher Systeme:
- Ihre Hauptvorteile sind die geringe Größe und der günstige Preis.. Diese Option ist die kompakteste, was besonders an Orten wichtig ist, an denen ein akuter Platzmangel besteht.
- Die Installationsanweisungen sind äußerst einfach: Das Element wird einfach in die Fixiereinheit geklemmt. Die Hauptsache ist, es in die richtige Position zu bringen, damit sich das System in Flussrichtung öffnet.
- Die Hauptarbeitseinheit ist eine Druckscheibe, die eine Feder mit einer bestimmten Steifigkeit hält.. Unter dem Druck der Strömung öffnet sich das System, und wenn es schwächer wird, schließt die Feder die Scheibe und verhindert, dass Flüssigkeit austritt.

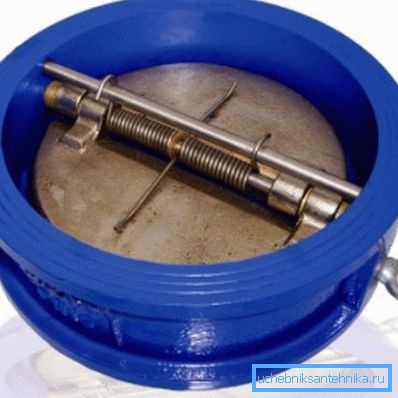

- Systeme, bei denen ein Wasserschlag wahrscheinlich ist, verwenden Doppelflügelmechanismen, mit deren Hilfe ein hoher Schutzgrad erreicht wird. Das System besteht aus zwei an der Achse befestigten Halbkreisen, die im Falle eines umgekehrten Flusses geschlossen sind. Um die Auswirkungen auf viele Mechanismen zu mildern, sind stoßdämpfende Einheiten vorgesehen.

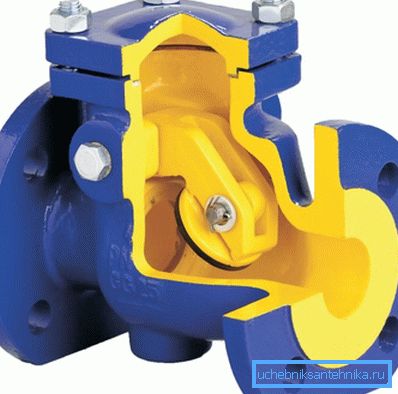

Blütenblattstrukturen
In solchen Systemen ist der Sperrknoten wie folgt implementiert:
- Das Hauptelement ist ein spezielles Schieberventil, dessen Achse sich oberhalb der Bohrung befindet. Unter dem Druck der Strömung steigt die Klappe an und das System füllt sich.
- Bei einem Druckabfall bricht das Design zusammen, was zu erhöhtem Verschleiß führt. Daher ist es besser, die Option mit einem stoßdämpfenden System zu wählen.
- Der Hauptvorteil dieser Optionen ist die Fähigkeit, in Rohrleitungen mit großem Durchmesser zu arbeiten..

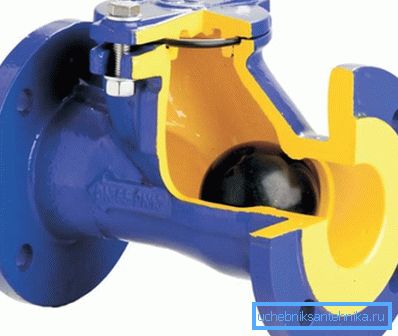

Ballmechanismen
Diese Option unterscheidet sich von anderen in den folgenden Kriterien:
- Das System ist ein Knoten, in dem sich der Ball befindet., Bewegen in einem speziellen geneigten Hohlraum.
- Die Strömung kann den Ball anheben, wobei er sich nur in eine Richtung bewegt, wenn er sich ändert, der Ball fällt nach unten - und deckt den Hohlraum ab.
Rückschlagventile anheben
Diese Art von Produkt wird häufig verwendet und funktioniert wie folgt:
- Das Hauptelement - das Hubventil, das sich auf und ab bewegt. Bei einem ausreichenden Wasserdruck in den Rohren steigt es an und lässt den Durchfluss zu, fällt der Druck ab, fällt er in den Sattel und sperrt das System.
- Wenn Sie die Installation selbst vornehmen, denken Sie daran, dass sich die Baugruppe in horizontalen Abschnitten der Rohrleitung befinden sollte, sodass sich die Ventilachse in einer streng vertikalen Position befindet.
Beachten Sie! Der größte Vorteil dieser Option ist die Möglichkeit, sie zu reparieren, ohne den Knoten zu entfernen. Das heißt, Sie können einzelne Teile austauschen oder das System reinigen, ohne die Rohrleitung zu demontieren.
- Denken Sie daran, dass diese Spezies keine Umgebungen toleriert, in denen mechanische Partikel und andere Verunreinigungen vorhanden sind..
Fazit
Das Rückschlagventil muss im System enthalten sein. Es hält den Druck im System konstant und verhindert, dass Wasser zurückfließt. Das Video in diesem Artikel wird einige wichtige Punkte verdeutlichen und deutlich machen.
