Wasserversorgung aus einem brunnen - viele optionen, je nach

Die Implementierung eines der Wasserversorgungssysteme erfordert viel Erfahrung und Professionalität - von der Wahl eines Bohrstandortes bis zum Verlegen von Rohrleitungen im Haus. Vergessen Sie nicht, dass das elektronische System der Verwaltung und Kontrolle in die Angelegenheit eingreift, was die Systeme und ihre Umsetzung erheblich erschwert.

In Notfallsituationen müssen auch alle Arten von Schutzmechanismen vorgesehen werden. Hier gibt es keine Erfahrungen, und noch viel weniger.

Erfordert einen professionellen Ansatz

Das allgemeine Schema der Wasserversorgung hängt nicht sehr stark von der Art der verwendeten Quelle ab - „auf Sand“ (links - A) oder „auf Kalkstein“ (rechts - B) - und ist in Abbildung „A“ dargestellt:

• 1 - Maschenfilter für den Schacht direkt am Boden des Gehäuses, dies befreit nicht von der Notwendigkeit, ein komplettes System von Spezialfiltern im Haus zu installieren;
• 2 - Tauchpumpe;
• 3 - Lehmverriegelung mit einem Blindbereich - schützt vor Schmelzwasser und Regenwasser sowie vor Wasser, das aus dem Brunnen als Ergebnis des ersten, Haupt- und nachfolgenden vorbeugenden Pumpens gewonnen wird;
• 4 - der sogenannte Pipeline-Gander, als Unterscheidungsmerkmal des oberen Auslasses des "Sandbrunnens";
• 5 - Gehäuse;
• 6 - eine Caisson-Kammer, die bereits einen tiefen "Brunnen auf Kalkstein" aufweist, zum Druckausgleich;
• 7 - Pumpe, wenn der Schacht ein artesischer Hochdruck ist, kann die Pumpe vernachlässigt werden, aber normalerweise nur zum ersten Mal, wenn der Schacht zum ersten Mal benutzt wird;
• 8 - automatisches Steuersystem mit Überlastschutzrelais;
• 9 - Hydroakkumulator - ein unverzichtbarer Bestandteil jedes Wasserversorgungssystems aus einem Brunnen.

Lüftungsauslass

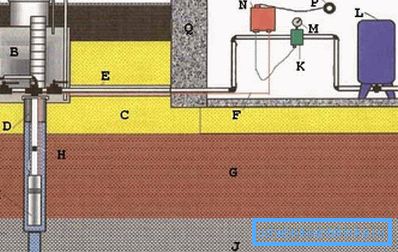

Das „B“ -Bild zeigt ein sehr ähnliches, aber gleichzeitig perfekteres Schema der Wasserversorgung eines einzelnen Hauses - hier wird ein Belüftungsauslass aus einem Senkkasten verwendet..

Wir stellen fest, dass dieses Schema eine grundsätzlich wichtige Wasserableitung durch eine Rohrleitung außerhalb des Hauses direkt vom Senkkasten aus verwendet:

• A - Belüftung der Caisson-Kammer;
• B - Caisson;
• C - Sandschicht;
• D - Sicherheitskabel aller Geräte, die in den Brunnen eingelassen sind, kann nicht vergessen werden;
• E - eine Schutzhülle der Hauptleitung zum Haus;
• F - Elektrokabel zur Pumpensteuerung;

• G - Tonschicht;
• H - Rückschlagventil;
• Ich - Pumpe, wir stellen fest, dass der Filter in diesem Schema hochgezogen wird. Es ist zulässig, wenn der Schacht anfangs gut gepumpt wurde.
• J ist eine Kalksteinschicht;
• Der K-Druckschalter ist ein obligatorischer Schutzmechanismus, der im Notfall an den Wasserabflusskanal außerhalb des Hauses angeschlossen werden kann.
• L - Membrantank, normalerweise für häusliche Bedingungen, es gibt genug Tank für 60-70 Liter;
• M - Manometer;
• N - Bedienfeld;
• P - normale, normale Hausstromversorgung in 220 V und 50 Hz.

Schaltplan

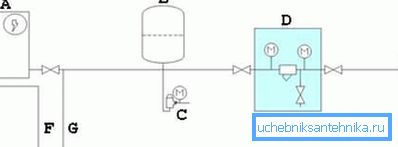

Die Stromversorgung der Hauptkomponenten des Systems ist wie folgt:

• A - Boiler oder ein anderes elektrisches Gerät zum Erhitzen von Wasser aus einem Brunnen;
• B - Wassertank von 40 bis 50 Litern, obwohl sein Fassungsvermögen von den Vorlieben aller abhängt;
• C - Schutzrelais gegen Druckabfall in beide Richtungen, wenn der Druck stark oder stark abfällt und deutlich ansteigt;

• D-Filter - in der Regel werden mehrere Filter in das System eingefügt, die häufig spezialisiert sind (für Eisen für hartes Wasser);
• E - Teil der Schaltung direkt im Brunnen;
• F - Warmwasserauslass;
• G - Kaltwasserauslass.

Erkenntnisse - ein Ziel, Wege, um anders zu erreichen

Betrachten wir mehrere Pläne für die Umsetzung der Wasserversorgung von einem Brunnen zu Hause aus, die sich in der Verwendung sehr nützlicher spezifischer Geräte unterscheiden. Wir empfehlen Ihnen, diese Nuancen zu beachten.

Schutz vor Wasserverlust

Dieser Schutz ist eine der dringlichsten Aufgaben bei der Wasserversorgung eines Landhauses..

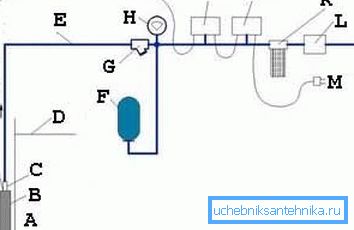

Wie man es in der folgenden Abbildung umsetzt:

• A - gut, beachten Sie, das Schema ist nicht abhängig von der Art der Brunnen - perfekt - unvollkommen, auf Sand - auf Kalkstein, aus einer frei fließenden Schicht - aus einem Druckbett;
• B - Tauchpumpe;
• C - Rückschlagventil - Beachten Sie das sehr wichtige Kabel, das zum Relais führt, und bietet sofortigen Schutz bei Abwesenheit von Wasser, auch ohne den Druck und das Vorhandensein von Wasser in den oberen Leitungen zu analysieren.
• D - Bodenhöhe;
• E-Pipeline;
• F - Hydroakkumulator;

• G - Grobfilter, wird auch Schlammbecken genannt - ein sehr wunderliches Element des Systems, das zur Wartung häufig entfernt werden muss;
• H-Manometer;
• I - Druckschalter;
• J - Trockenlaufrelais - dies ist ein charakteristisches Merkmal dieser Implementierung.
• K - ein weiterer Filter mit austauschbaren Patronen;

• L - Druckminderer;
• M - Standardnetzteil bei 220/50;

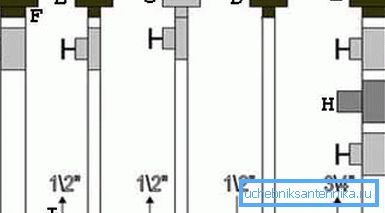

• N - dann Verbraucher in Form von sanitären Anlagen und Waschmaschinen; Einer der bemerkenswertesten dieser Verbraucher ist der Gaskessel, der wie folgt angeschlossen werden kann:

• A - Wärmeversorgung;
• B - Wasserversorgung;
• C - Gasversorgung;
• D - umgekehrter Wasserkanal;
• E - der Rückkanal der Heizungsanlage;
• F - amerikanischer Nuss;
• G - Kugelhahn;
• H ist ein Filter, in der Regel ist eine Vorrichtung zur groben Reinigung ausreichend;
• I - Pfeile geben die Richtung des aktuellen Mediums an, die Zahlen - die empfohlenen Durchmesser der Pipelines.

Wärmend und wasserdicht

Wenn es um das Arbeiten mit einem Brunnen geht, sollten wir auf keinen Fall niedrige Temperaturen und eine hohe Wahrscheinlichkeit des Einfrierens von Wasser in den Rohren vergessen. Daher sind Abdichtung und Isolierung erforderlich (in Abbildung "B" werden beide Aufgaben mit einem Kanister gelöst - E).

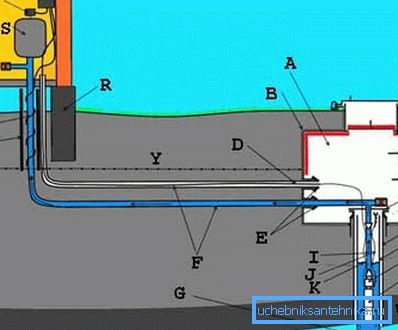

Das Schema, das das Problem der Erwärmung in den Vordergrund rückt, kann sein:

• A - Caissonkammer;
• B - Abdichtung

Guter Rat Bei der Erstellung einer Abdichtung empfehlen wir Ihnen, die „goldene“ Regel zu befolgen - sie sollte aus mehreren Schichten bestehen. Auf der unteren Schicht befinden sich zum Beispiel Isolierputz, dann eine belüftete Schicht und dann Polyethylen auf der Latte. Achten Sie darauf, das Polyethylen in einem Stück abzudecken. Wenn dies nicht möglich ist, verbinden Sie die Kanten der benachbarten Bleche auf beiden Seiten mit wasserdichtem Klebeband.

• C - Isolierung, in der Regel in Form von feuchtigkeitsbeständigen Schaumstoffplatten;
• D - Elektrokabel in einem Schutzgehäuse;
• E - Dichtungen, das System muss extrem dicht sein;
• F-Pipelines;
• G - Brunnen für Wasser offen;
• H - Verschlusskappe;
• I - internes Wasserheberrohr;
• J - Sicherheitskabel;
• K - Wasserstand steigt im Brunnen;

• L - Gehäusekörper aus Metall;
• M - dieser Fall besteht ebenfalls aus Metall, häufig wird jedoch auch Kunststoff verwendet;
• N - Rückschlagventil;
• O - Tauchpumpe;

Guter Rat Tauchpumpen können das erste Pumpen des Bohrlochs gut durchführen. In Zukunft empfehlen wir, die Möglichkeit zu prüfen, eine leistungsfähigere Oberflächenpumpe zu installieren. Seine Leistung ist viel höher und die Wartung ist viel bequemer. Ein Nachteil ist der Preis, der deutlich höher ist als der von Tauchpumpen.

• P - Isolierung;
• Q - elektrisches Heizsystem - hier wird ein umfassender Frostschutz verwendet;
• R - das Fundament des Gebäudes;
• S - hydraulischer Speicher;
• T - Druckschalter;
• V - elektronisches Bedienfeld;
• U - Wasserauslass für die Geräte-Verbraucher von Wasser im Haus;

• W - Tonschicht;
• X ist Kalkstein;
• Y - Grad des Einfrierens des Bodens - dieser Wert sollte im Zuge der Analyse und Auswahl des Bohrlochpunktes bestimmt werden;
• Z - belüfteter Untergrund und ein weiterer Vorteil dieser Art von Fundament.

Achten Sie auf die Verbraucher im Haus

Nun, jetzt das, wofür sich die ganze Aufregung entwickelte - die Verbraucher von Wasser, das aus dem Brunnen entnommen wurde.

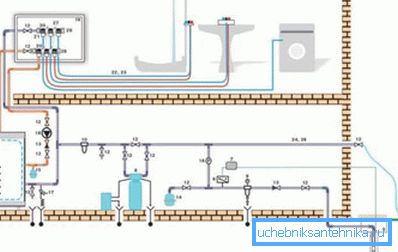

Wir empfehlen dieses Schema als das wichtigste, wenn die Wasserversorgung aus einem Brunnen erfolgt:

• 1, 2, 3, 4, 5 - externe Elemente: Pumpe, Kupplung, Kabel, Versicherung, Bohrlochkopf;
• 6 - Druckschalter;
• 7 - elektronisches Bedienfeld;
• 8 - Wasserenthärter;
• 9 - Filter, wir empfehlen, auf Geräte mit Rückspülung zu achten;
• 10 - ein weiterer Filter, Feinreinigung mit austauschbaren Kartuschen;
• 11 - Kessel;
• 12 - Wasserhahn;
• 13 - Rückschlagventil;

• 14 - Hydroakkumulator, ausgelegt für einen Druck von 10 bar bei einem Volumen von 50 l;
• 15 - Hydroakkumulator, aber bereits 25 Liter bei gleichem Druck;
• 16 - Manometer mit Hahn;
• 17 - Kesselsicherheitssystem;
• 18 - interne Pumpe;
• 19 - Verteilerschrank;
• 20 - Sammler;
• 21 - Verbindung;
• 22 - eine Pfeife in dem gegebenen Schema 16 auf 2;
• 23 - gewellte Schutzhülle;
• 24 - Kupferrohr mit einem Durchmesser von 22 mm;
• 25 - auch Kupferrohr, aber Durchmesser - 18 mm;
• 26 - Wärmeisolierung;
• 27 - Klammern;
• 28 - Kappe für den Sammler.

Ein besonderes Augenmerk legen

Bei der Organisation der Wasserversorgung ist es notwendig, alle Arbeiten am Brunnen durchzuführen, die den Erfolg von allem in der Zukunft bestimmen werden..

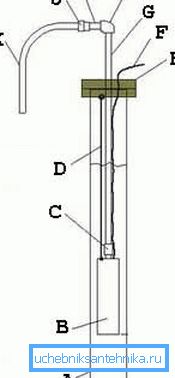

Die Anordnung der Geräte unter der Erde wird einfach sein:

• A - gut, Gehäuse;
• B - die Pumpe;
• C - Rückschlagventil;
• D - Kabel für die Versicherung;
• E - Kopf;

• F - elektrisches Kabel zum Steuersystem;
• G - Niederdruckleitung
• H ist der Verbindungswinkel des niedrigen Drucks;
• Ich - Pipeline;
• J - nut - Amerikaner;
• K - ging von Metallplastik zu den Verbrauchern.

Das Vorhandensein der Caisson-Kammer ist nicht erforderlich, wenn ein Bohrloch ausgerüstet wird. Die Kammer ist jedoch sehr wünschenswert, wenn Wasser unter Druck vom Boden kommt.

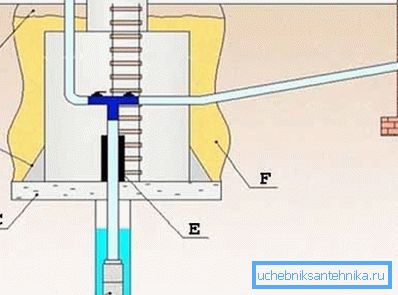

Wir empfehlen Ihnen, eine Senkkammer mit Belüftung und Entleerung der Notentleerung von Wasser außerhalb des Hausnetzes durchzuführen:

• A - Hinterfüllen des Bodens; außerdem empfehlen wir Ihnen, eine mächtige Lehmburg zu bauen, um das aufgetaute und Regenwasser vor dem Herunterfallen zu schützen, sowie Wasser, das nach dem Pumpen des Brunnens aufgezogen wird.
• B - Verbandkabel;
• C - Betonunterlage;

• D - die Pumpe;
• E - Abdichtung
• F - Sand-Beton-Besprühung der Kammer, das empfohlene Verhältnis von Sand und Zement beträgt 5 zu 1.

Schlussfolgerungen

Die Frage, wie man Wasser aus einem Brunnen im Land herstellen kann, hat mehrere Lösungen, aber oft erfüllt nur eine von ihnen Ihre spezifischen Betriebsbedingungen.

Es ist notwendig, viele Nuancen zu berücksichtigen, von denen einige bei der Planung des Hauses als Ganzes berücksichtigt werden müssen.

• Daher erfordert die Anweisung zunächst die Einbeziehung eines detaillierten Plans zur Wasserversorgung des Hauses in der Planungsphase des Vorstadtgebiets.
• Und zweitens wird es sehr schwierig sein, mit einem erfahrenen, integrierten Team von Bauarbeitern zusammenzuarbeiten, um alle Arbeiten schlüsselfertig zu erledigen.

Dies wird jedoch Sie und ein zusätzliches Video in diesem Artikel überzeugen, das wir Ihnen empfehlen, mehr als einmal anzuschauen.
