Wasserrohre messen: alles, was sie über die auswahl der

Das Sortiment an Wasserrohren umfasst Produkte verschiedener Größen. Um nicht in eine unangenehme Situation zu geraten, wenn die Kaufteile nicht den bereits installierten Abschnitten oder anderen Parametern entsprechen, ist es für jeden Installateur wichtig, nicht nur die gängigsten Rohrdurchmesser zu kennen, sondern sie auch richtig messen zu können. Unser Artikel wird diesen Fragen gewidmet sein.

Abmessungen der Sanitäreinrichtungen

Grundparameter

Bevor Sie den Größenbereich von Wasser- und Gasprodukten analysieren, der in den entsprechenden Landesstandards und SNiPs angegeben ist, müssen Sie wissen, mit welchen Parametern wir arbeiten werden.

Bei der Messung dieser Teile benötigen wir folgende Werte:

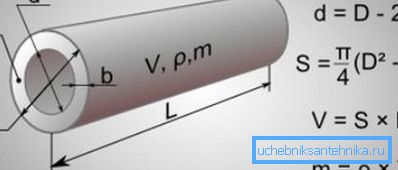

• D - Durchmesser. Sie gibt den Abstand zwischen den Punkten an der Außenfläche an, die am weitesten voneinander entfernt sind.
• Doo-bedingter Pass. Die Größe des bedingten Durchlasses ist gleich dem Durchmesser des inneren Kanals des Rohrs und mit einem bestimmten Genauigkeitsgrad auf einen Standardwert gerundet.

Beachten Sie! Bei der internationalen Kennzeichnung werden die Symbole D bzw. Dn verwendet, um den Außendurchmesser und den bedingten Durchgang zu bezeichnen.

• s - Wandstärke. Je höher dieser Wert, desto dauerhafter ist die Struktur und desto mehr Druck kann das Rohr aushalten.

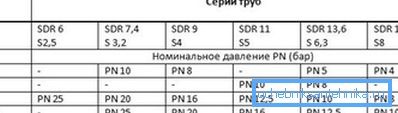

Um die Fähigkeiten eines bestimmten Modells vollständig zu erfassen, wird außerdem das sogenannte Standard-Seitenverhältnis (SDR) verwendet. Dieser Wert wird nach folgender Formel berechnet:

SDR = D / s

In der Regel wird der SDR-Wert auf Tabellenwerte gerundet, sodass Sie leicht ein Material mit der gewünschten Widerstandsfähigkeit gegen Innendruck auswählen können.

Zoll oder Millimeter?

Ein weiterer wichtiger Punkt ist die Bestimmung des Verhältnisses zwischen metrischen und Zoll-Rohrgrößen. Es scheint, als gäbe es nichts Einfacheres - multiplizieren Sie einfach den Durchmesser des Rohrs in Zoll mit der Größe von 1 Zoll (ca. 25,4 mm), und wir erhalten das gewünschte Ergebnis, aber in der Praxis ist alles etwas komplizierter.

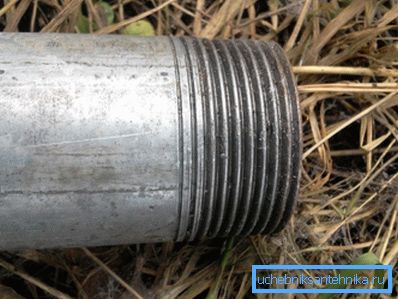

Tatsache ist, dass die Zoll das Rohrgewinde charakterisieren, das auf den Außendurchmesser geschnitten wird, und bei der Auswahl der Rohre (insbesondere beim Ersetzen von Metallprodukten durch Kunststoff) ist der Innendurchmesser wichtig.

So verwenden professionelle Installateure Standardverhältnisse:

• Wasserleitung 1 2 Zoll - bedingter Durchgang 15 mm, Außendurchmesser 20 bis 22 mm.
• Wasserleitung 3 4 - Rohrleitung in 20 mm, Außenteil von 25 bis 27 mm.
• Zollprodukt - 25 bzw. 32 mm.
• Wasserleitung 1 1 2 - bedingter Durchgang von 40 mm, abhängig von der Wandstärke, kann ein Durchmesser von 45 bis 50 mm haben.

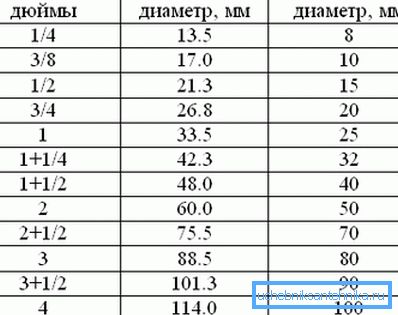

In unserem Artikel sind auch die Verhältnisse der Zoll- und metrischen Abmessungen der am häufigsten verwendeten Rohre angegeben.

Bandbreite

Für die Auswahl von Teilen, die für den Kommunikationsaufbau verwendet werden, ist es manchmal erforderlich, die Kapazität eines Rohrs mit einem bestimmten Durchmesser zu ermitteln.

Dieser Wert gibt an, wie viel Flüssigkeit pro Zeiteinheit durch den internen Kanal gelangen kann, und hängt von den folgenden Faktoren ab:

• Material, aus dem das Rohr besteht.
• Produktform (rund / Profil).
• Der Durchmesser der bedingten Passage.
• Die Gesamtlänge der Kontur.
• Die Präsenz der Steigung und deren Grad.
• Systemdruck

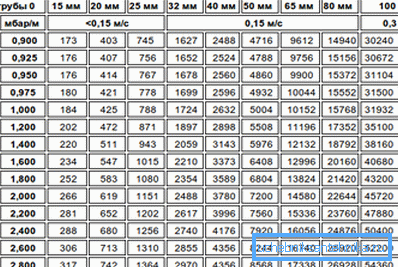

Für die Berechnung dieses Wertes werden gewöhnlich umständliche Formeln verwendet, da Installateure normalerweise entweder standardisierte, bewährte Lösungen oder Tabellenwerte verwenden. Gemäß einer solchen Tabelle beträgt der Durchsatz einer Wasserleitung 100 mm bei einer Flüssigkeitsbewegungsgeschwindigkeit von 0,3 m / s und einem Druck von 90 Pa / m etwa 30 Tausend kg / h.

Beachten Sie! Um keine eigenen Berechnungen durchführen zu können, können Sie ein spezielles Rechnerprogramm herunterladen.

Messmethoden zu Hause

Sie können das Rohr auf verschiedene Arten mit Ihren eigenen Händen messen:

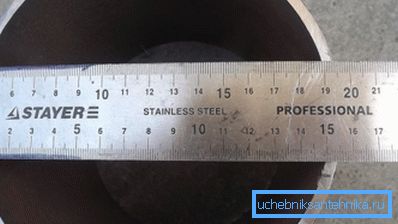

• Wenn das Produkt einen ausreichend großen Durchmesser hat, ist der einfachste Weg, ein flexibles Maßband zu verwenden (ein Schneidemesser ist perfekt). Wickeln Sie das Band um das Rohr und messen Sie den Umfang an der breitesten Stelle. Dann berechnen wir den Durchmesser, dividieren den Umfang durch die Zahl "Pi" und ungefähr 3,1416.

Beachten Sie! Da im Alltag standardisierte Teile verwendet werden, empfiehlt die Anweisung, den Umfang einfach durch 3 zu teilen: Die Genauigkeit ist ausreichend.

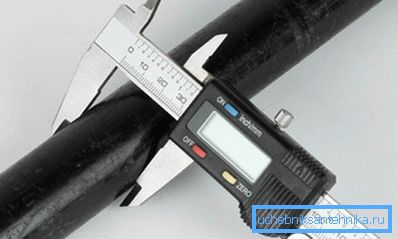

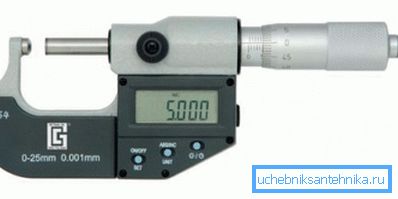

• Um mit Rohren mit kleinem Durchmesser zu arbeiten, können Sie einen Messschieber oder einen Mikrometer verwenden. Wenn Sie ständig mit ähnlichen Aufgaben konfrontiert werden, ist es besser, ein Modell mit elektronischer Anzeige zu kaufen: Der Preis ist etwas höher als bei Standardmessgeräten, aber die Verwendung ist ungleich günstiger.
• Mit einem Messschieber können Sie auch den Innendurchmesser des Produkts bestimmen. Dazu messen wir an einem Ort an mehreren Stellen die Wandstärke, berechnen den Durchschnittswert dieses Parameters und subtrahieren ihn zweimal vom eingestellten Wert des Außendurchmessers.

• Um das Problem zu lösen, können Sie schließlich grafische Programme verwenden. Auf eine zu messende Pipe wenden wir entweder ein Lineal oder ein Objekt mit zuvor bekannten Abmessungen an (zum Beispiel eine Streichholzschachtel). Wir fotografieren das Produkt und korrelieren dann mit Hilfe von Computerprogrammen die Abmessungen des Standards mit den Abmessungen des Rohrs.

Beachten Sie! Am häufigsten wird diese Technik für große Objekte sowie für Rohrleitungen verwendet, zu denen der Zugang sehr schwierig ist.

Fazit

Finden Sie heraus, welches Produkt vor uns - eine Wasserleitung 50 mm, 60 mm oder 1 1/2 Zoll - in mehrfacher Hinsicht. Je genauer wir messen, desto höher ist die Wahrscheinlichkeit, dass ein geeignetes Teil für die Verbindung oder den Ersatz ausgewählt wird. In diesem Artikel erfahren Sie mehr über die Prinzipien des Messens von Rohrprodukten.
