Wasserrohrdurchmesser: normen, konformität, auswahl

Der Durchmesser des Rohrs für die Sanitärinstallation in einem Privathaus ist ein ziemlich wichtiges Merkmal, das die Qualität des Wasserversorgungssystems bestimmt. Wenn früher alle Größen von einer einzigen GOST-UdSSR reguliert wurden, bietet der Markt nun Produkte an, die sowohl den modernen russischen Standards als auch den ausländischen Standards entsprechen und die sowjetische Klassifizierung verwenden.

Damit Sie in dieser Vielfalt nicht verwirrt werden, erfahren Sie, wie Sie einen Rohrdurchmesser für ein Wasserversorgungssystem wählen.

Rohrdurchmesser

Grundmerkmale und Einheiten

Es gibt verschiedene Arten von Rohren, die für unterschiedliche Zwecke verwendet werden.

Dies können sein:

• Wasser- und Gasleitungen
• elektrogeschweißt,
• nahtlos
• verstärkt
• Rohre für besondere Zwecke usw.

Je nach Verwendungszweck des Produkts ändern sich auch seine grundlegenden Eigenschaften.

Schauen wir uns an, welche Eigenschaften grundlegend sind:

• Bedingter Pass. Eine dimensionslose Größe, die ungefähr der Größe des Innendurchmessers des Produkts in mm oder Zoll entspricht und zur Vereinfachung der Auswahl und Verbindung von Autobahnen, Kabeln, Anschlüssen und Kupplungen verwendet wird;
• Äußere (äußere) Größe. Als Dn bezeichnet. Der Außendurchmesser der Wasserleitungen wird in mm gemessen.
• Wandstärke. Es wird als S bezeichnet und in denselben Einheiten gemessen.
• Innendurchmesser der Wasserleitungen. Es wird als Dv bezeichnet und wird in Metrik oder Zoll gemessen. Berechnet durch die Formel Dv = Dn - 2 * S;
• Länge. Sie hängt von der Art, Größe und dem Material des Produkts sowie von den Eigenschaften der Produktion und Lieferung ab.
• Gewicht pro Meter. Für Stahl wird es mit der Formel m = 0,02466 * S * (Dn - S) berechnet, gemessen in Kilogramm.

Wir betrachten die Wasserversorgungssysteme des Kaltwassersystems und sprechen daher nur über die für diese Klasse relevanten Parameter. Um die Abmessungen einer Wasserleitung zu bestimmen, ist eine der wichtigsten Eigenschaften ein Parameter wie die Größe des bedingten Durchlasses.

Dieser Wert wird wie folgt angegeben: DN (nach GOST 3262-75) oder DN (nach europäischen Normen wird der Nenndurchmesser genannt).

Ein bedingter Durchlauf ist das Innenlumen des Produkts, aufgerundet oder bis zum nächsten Normwert. Die Standardreihe enthält die Abmessungen der Innenmaße, daher gibt die Bezeichnung DN 15 an, dass der Innendurchgang dieses Zylinders dem Standardmaß von 1,5 cm entsprechen muss.

Beachten Sie! Es sollte verstanden werden, dass in der Praxis das wahre innere Lumen möglicherweise nicht mit dem Standard übereinstimmt, da die Wandstärke unterschiedlich sein kann.

Nun zu den Einheiten. Alle modernen Gäste und Standards entsprechen in der Regel dem metrischen System. Wir haben jedoch ein Inch-System aus dem 19. Jahrhundert geerbt. Hier kommt es häufig zu Verwirrung.

Tatsache ist, dass Ingenieure und Installateure der Vergangenheit die Details anhand der Größe des inneren Lumens in Zoll identifizierten, aber die äußere Größe war mehr als doppelt so groß wie die Wandstärke.

Also, wenn das Produkt Dv 1 war? Unter Berücksichtigung der damaligen Wandstärke betrug die äußere Größe 3,35 cm und dieser Wert wurde als "Wasserzoll" oder "Rohrzoll" festgelegt.

In ähnlicher Weise wird das Rohrgewinde Zoll genannt, aber seine wahre Größe beträgt 33,25 mm, nicht 2,54 cm, was logischer erscheint. Dies ist ein gutes Beispiel dafür, wie unangemessen die Traditionen in Wissenschaft und Technologie sind.

Beachten Sie! Wenn die Etikettengröße angegeben ist? Dies bedeutet, dass sein bedingter interner Durchgang oder Du der Norm von 1,5 cm entspricht, da dieser Wert der Größe eines halben Zolls (1,27 cm) aller verwendeten Normen am nächsten kommt.

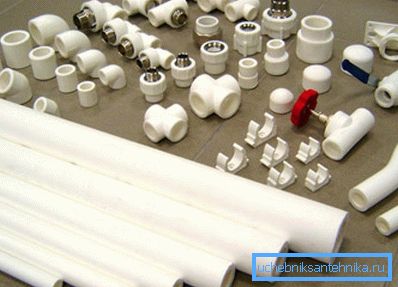

Metall und Kunststoff

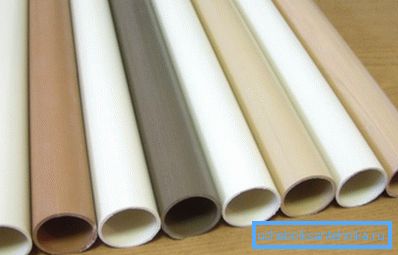

Derzeit gibt es ein interessantes Bild: Einerseits erkannte jeder die Vorteile von Kunststoffprodukten, andererseits verwenden viele weiterhin Stahl und Gusseisen. Dies trägt ebenfalls zu Verwirrung bei.

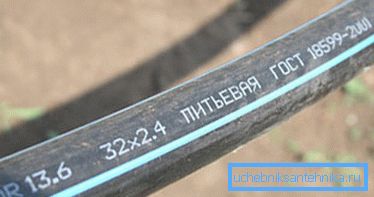

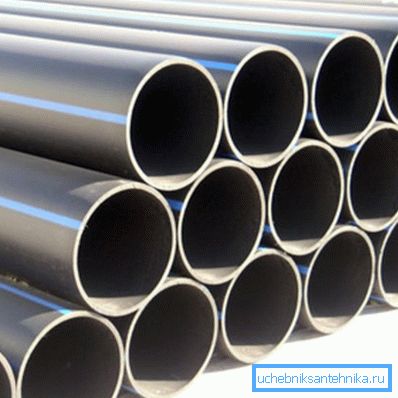

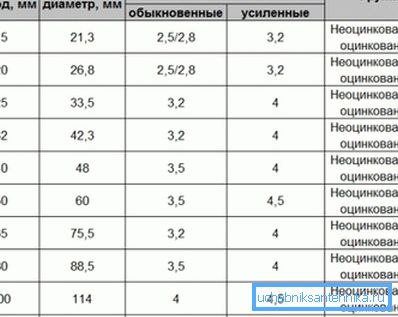

Tatsache ist, dass der Durchmesser von Kunststoffrohren für die Wasserversorgung oft als extern bezeichnet wird. In diesem Fall gibt es normalerweise einen Zeiger auf die Wandstärke, wie auf dem Foto:

Hier stellt sich die Schwierigkeit, da für einen unvorbereiteten Installateur unklar ist, welcher Durchmesser eines Rohrs für ein Wasserversorgungssystem als korrekt angesehen werden muss, wenn zwei Produkte mit dem gleichen Aussehen mit 32 und 1 Zoll markiert sind, während der Zoll 2,54 cm beträgt.

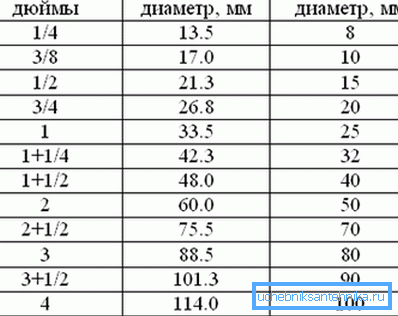

Adapter für Wasserleitungen mit unterschiedlichen Durchmessern werden häufig auch in einem Zoll-System gekennzeichnet. Wenn Sie ein Klempner für Anfänger sind oder sich einfach für Ihre eigenen Hände entscheiden, haben Sie eine Tabelle mit Entsprechungen von Zollwerten zu Nennwerten und externen Werten zur Hand.

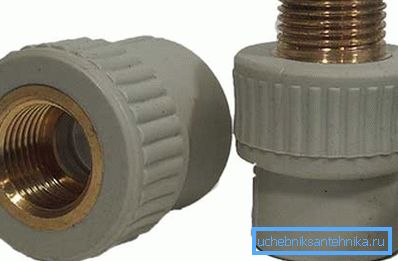

Zur Verbindung der Metall- und Kunststoffteile der Rohrleitung werden spezielle Adapterhülsen verwendet, auf deren einer Seite sich ein Metallgewinde befindet und auf der anderen Seite eine glatte Hülse zum Kunststofflöten.

Zur gleichen Zeit kann von der Seite des Gewindes der Wert in Wasserzoll angegeben werden, und von der Seite der Kunststofffuge der Wert, der zur Bezeichnung des Typs verwendet wird, der mit dem Fitting verbunden werden sollte, und möglicherweise ist es Dn in mm. Solche fälle.

Auswahl der Werte für die autonome Wasserversorgung

Nun ein paar Worte zur Berechnung des Rohrdurchmessers für die Wasserversorgung. Für genaue Berechnungen werden verschiedene Methoden verwendet: mathematische Formeln mit verschiedenen Schritten und Techniken, die Verwendung von gemittelten Tabellen und methodologischen Handbüchern, verschiedene Programme und Online-Rechner sind ebenfalls populär geworden.

Die mathematische Methode ist komplex und erfordert entsprechende Qualifikationen, es ist auch schwierig, technische Handbücher und Tabellen an technischen Universitäten zu verwenden, und ohne eine spezielle (oder zumindest technische) Ausbildung ist es schwierig, dies herauszufinden.

Online-Rechner und Berechnungsprogramme aller Art für professionelle Designer bringen nichts weiter als ein Lächeln.

Das Lustige an ihnen ist, dass die angemessensten von ihnen so eingerichtet sind, dass in 95% der Berechnungen für Wohnungen und Privathäuser die bekannten Standardwerte angegeben werden. Bei der Berechnung seriöser Systeme ist es völlig töricht, sich auf solche Software zu verlassen.

Beachten Sie! Wenn Sie die Verdrahtung innerhalb einer Wohnung oder die autonome Wasserversorgung eines normalen Privathauses mit bis zu 3 Etagen durchführen möchten, benötigen Sie keine Berechnungen.

Die Anweisung ist einfach - wir verwenden einheitliche Standardwerte und erschweren unser Leben nicht:

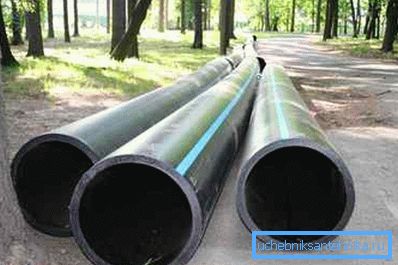

• Zum Verlegen der Außenlinie vom Schacht oder Schacht verwenden Sie Dn = 32 - 50 mm. Da für diese Zwecke am häufigsten verwendete Teile aus Niederdruckpolyethylen (HDPE) hergestellt werden, können die Inch-Werte nicht angegeben werden;

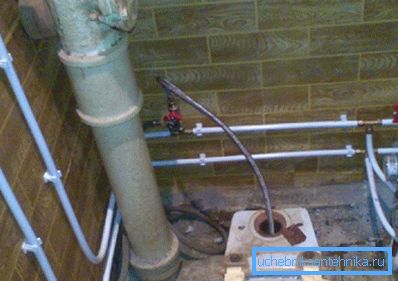

• Interne Riser bestehen aus Inch-Teilen oder DN = 32 mm. Hier können Sie sowohl Metall- als auch Kunststoffsysteme verwenden, häufig Polypropylen;
• Horizontale Verkabelung in Küche, Bad und WC - von DN = 25 - 16 mm (3/4?, ?? oder 3/8?).

Fazit

Für die Selbstauswahl und Installation von Sanitärsystemen müssen die in dieser Branche verwendeten Größen und deren Verhältnisse gut verstanden werden. Sie sollten auch in der Lage sein, die Abmessungen von der Metrik in das Inch-System zu konvertieren und eine Reihe von Standardwerten für die Größe der bedingten Passage zu kennen.

Das Video in diesem Artikel hilft Ihnen, sich nicht mit dem Thema zu verwirren.
