Wassernetzwerke: varianten, komponenten und designfragen

Wasser wird über Wasserleitungen und Wasserversorgungsnetze zu den Verbrauchern transportiert. Diese Strukturen müssen den Anforderungen an Effizienz und Zuverlässigkeit entsprechen. Dies wird mit der richtigen Wahl bei der Gestaltung der Pipelinetrasse und des Netzwerklayouts, des Materials und der Rohrabschnitte sowie ihrer Betriebsmodi erreicht.

Bei der Auswahl, Zuweisung und Nutzung von Standorten für Wasserleitungen müssen die Landesgesetzgebung und bestimmte behördliche Dokumente beachtet werden.

Arten von Wassernetzen

Alle Wasserversorgungssysteme sind in externe und interne Netzwerke unterteilt.

Der äußere Teil der Systeme

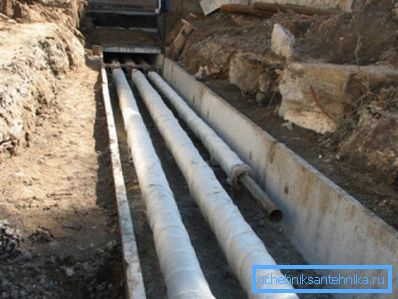

Wasser in 1, 2 und mehr "Fäden" strecken. Die beste Option ist, sie auf einer ziemlich erhöhten Fläche mit einer minimalen Anzahl von Strukturen in Bereichen zu installieren, die für Wartung und Reparatur geeignet sind.

Um das geplante Wasserversorgungsniveau für die Verbraucher sicherzustellen, richten Sie zwischen parallel geschalteten Leitungen Schalter ein. Entlang der Strecke und auf dem Gelände des zu wartenden Objekts können Lagertanks aufgestellt werden.

Die Klassifizierung der Wasserversorgungsnetze teilt sie nach der Methode des Transports von Wasser zu Druck und Nichtdruck auf.

1. Die Flüssigkeit wird durch Drucknetzwerke mit Pumpen oder durch Druckdifferenzen gepumpt. Sie wird zwischen der piezometrischen Markierung des Wasserstandes an der Quelle und der berechneten piezometrischen Markierung an der Einlassstelle erstellt. Die ersten Leitungen sind Einspritzung, die zweite - Schwerkraftdruck (Schwerkraftdruck).
2. In drucklosen (Schwerkraft-) Wasserleitungen wird der Innenraum (Abschnitt) nicht vollständig genutzt. Der Anwendungsbereich ist im Vergleich zu den Druckanwendungen nicht so groß.

Beachten Sie! Die Durchführbarkeit der Verlegung eines Freilaufkanals hängt von einigen Punkten ab. Zum Beispiel der Unterschied in der Höhe der Markierungen des Beginns und des Endes der Fluidzufuhr, die Entlastung der Region, der Abstand zwischen den Zufuhr- und Sammelpunkten.

Die Verwendung von drucklosen Rohren reduziert die Kosten von Wasserrohren. Die Kosten der Route können jedoch aufgrund der Zunahme ihrer Länge aufgrund der Notwendigkeit steigen, die erforderlichen Steigungen bereitzustellen.

Die Systemkonfiguration kann von solchen Faktoren abhängen:

• Oberflächenform und Layout des Objekts;
• das Vorhandensein künstlicher und natürlicher Hindernisse;
• Erleichterung der Region;
• der Standort der Hauptverbraucher der Ressource;
• Wasserquellenstandorte usw.

Aus all diesen Gründen kann die Netzwerkkonfiguration verzweigt, ringförmig oder gemischt sein. Ring-Pendants sind die teuersten, aber höchste Zuverlässigkeit.

Die Anweisung stellt fest, dass die Fäden des Systems, das das Hauptwasservolumen liefert, Stamm sind. Ohne an das Erscheinungsbild des Netzes gebunden zu sein, sollte die Autobahn immer auf der Grundlage der Richtung der Hauptwasserflüsse gelegt werden. Sie sollten den gesamten Ort abdecken.

Was sind externe Netzwerke?

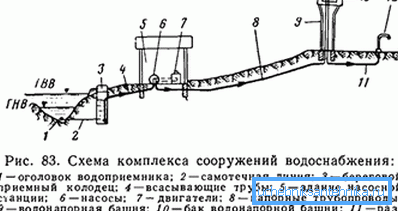

Die Hauptelemente von Drucknetzen können sein:

• Pufferspeicher;
• Pumpstation;
• Druckleitung (Wasserleitung);
• Wasserbau (Turm);
• Linien mit hydrostatischem und hydrodynamischem Druck;
• Druck unterirdischer Tank;
• Kamera zum Umschalten.

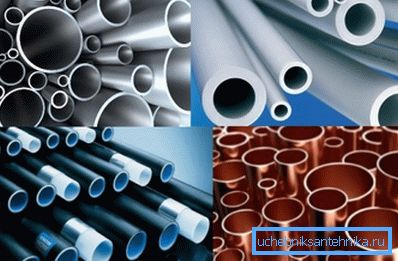

Das Rohrmaterial für Rohrleitungen wird beim Entwurf von Systemen ausgewählt und hängt von den Einsatzbedingungen ab. Dies können Stahl, Kunststoff, Stahlbeton, Asbestzement sein.

Die am häufigsten verwendeten Durchmesser von Stahlrohrprodukten sind in der unteren Tabelle aufgeführt.

Interne Wasserversorgung

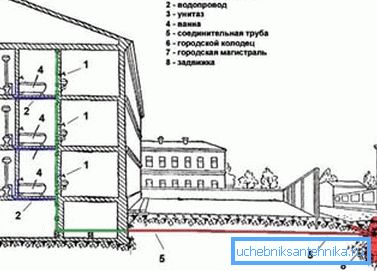

Das interne Wasserversorgungssystem von Gebäuden und Objekten wird als Aggregat von Geräten, Komponenten und Geräten bezeichnet, die den Erhalt einer Ressource aus einem externen Netzwerk und die Lieferung unter Druck an Wasserspender gewährleisten.

Das Gerät eines Wasserversorgungsnetzes in Gebäuden sieht wie folgt aus:

• eine oder mehrere Eingänge;
• ein oder mehrere Messgeräte;
• Vertriebs- und Lieferpipeline;
• Absperr- und Steuerventile.
• Manchmal enthält das System Pumpen zur Druckerhöhung und Filter zum Erweichen, Enteisen, Bleichen usw. Wasser

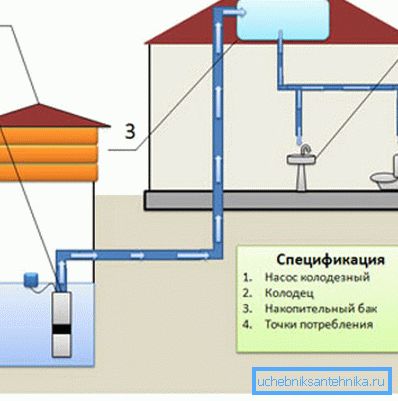

Das interne Wasserversorgungssystem kann mit eigenen Händen an das städtische Versorgungsnetz der Siedlung angeschlossen oder von einer autonomen Wasserquelle (oberirdisch oder unterirdisch) gespeist werden.

Je nach Zweck sind die Wasserversorgungssysteme von Anlagen und Gebäuden in Industrie-, Trink- und Feuerlöschsysteme unterteilt.

1. Produktionsnetze liefern Wasser unterschiedlicher Qualität für die technischen Bedürfnisse der Verbraucher (Kühlgeräte, Herstellung von Produkten, z. B. Beton, Lebensmittel usw.).
2. Feuerlöschmittel dienen dazu, Brände zu löschen und deren Ausbreitung zu verhindern.
3. Trinknetze für den Hausgebrauch sollen Trinkwasser liefern. Darüber hinaus wird die Ressource zum Kochen und zur Hygiene verwendet.

Je nach Art der Ressourcennutzung gewährleistet das System die Bereitstellung von Direktfluss, umgekehrt oder wiederholt. In heimischen Netzen ist die erste Sorte üblich, die letzten beiden werden in der Produktion immer mehr nachgefragt.

Designprobleme

Die Hauptaufgabe des Entwurfs ist die Weiterleitung des Wasserversorgungsnetzes, bei der Pipelines in den Plan eingezeichnet werden.

Beachten Sie! Sie wird auf der Grundlage der Bedingungen zur Schaffung eines ausreichend zuverlässigen Systems durchgeführt. Gleichzeitig sollten die Baukosten am geringsten sein.

Bei der Rückverfolgung berücksichtigt:

• Standort der Wasserquelle und ihrer Verbraucher;
• Erleichterung der Region;
• Lage von Flüssen, Schluchten, Parks, Straßen, Gebäuden, Bauwerken und anderen künstlichen und natürlichen Hindernissen für die Installation der Pipeline.

Die Suche wird auf der topografischen Karte der Region auf dem kürzesten Weg unter Umgehung von Hindernissen durchgeführt.

Beachten Sie! Die Ressource sollte den Benutzern nicht nur in der erforderlichen Menge zur Verfügung gestellt werden, der Druck sollte auch ausreichend sein. Es sollte ausreichend sein, um Wasser zu den Aufstellungspunkten der Wasserfalzvorrichtungen anzuheben.

Zu diesem Zweck müssen Sie ständig freien Druck im Wasserversorgungsnetz aufrechterhalten. Darunter versteht man den Unterschied zwischen der Marke des Flüssigkeitsniveaus (piezometrisch) in der Rohrleitung und dem Niveau der Bodenoberfläche.

Auf freien Druck

Es sollte ein freier Kopf geschaffen werden, der über die gesamte Länge des Fernleitungsnetzes selbst an den höchsten und am weitesten entfernten Punkten ausreichend ist.

In solchen ungünstigen Bereichen sollte der Druck die in den Vorschriften angegebenen Werte nicht unterschreiten.

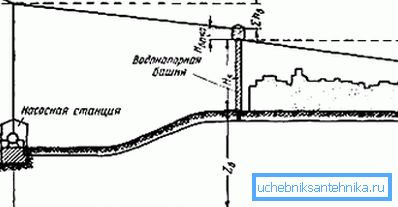

1. Um die Höhe des Wasserturms korrekt bestimmen zu können, muss der Diktierpunkt des Wasserversorgungsnetzes gefunden werden. Dies ist der Bereich, in den das Wasser am schwersten angehoben werden kann.
2. Dieser Ort wird durch Berechnungen bestimmt.
3. Zu diesem Zweck werden in der Verteilungsspur der Verteilungspipeline mehrere ungünstige Bereiche ausgewählt. Einer von ihnen wird diktieren.
4. Ferner wird ein "allgemeiner Verdünnungspunkt" bestimmt, der den problematischen am nächsten liegt. Daraus wird die Flüssigkeit und in sie eingespeist.
5. Bestimmen der Druckmarke (piezometrisch) am allgemeinen Verteilungspunkt zum Anheben der Ressource zu ausgewählten Problembereichen und Vergleichen der Parameter ihrer piezometrischen Markierungen berechnen die Experten den Diktierpunkt. Für sie ist der Wert des Labels höher.

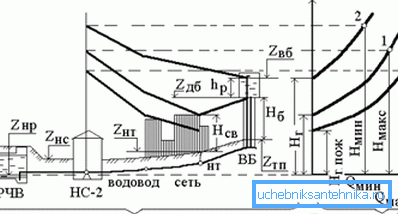

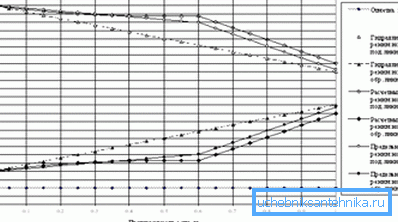

Im Zuge dieser Arbeit wird ein piezometrisches Diagramm des Wasserversorgungsnetzes gezeichnet. Es zeigt die Druckänderung entlang der Länge der Leitung.

Eine der wichtigsten Entwurfsaufgaben besteht darin, das System detailliert darzustellen. Es besteht in der Auswahl und spezifischen Platzierung von Brunnen, Armaturen, Armaturen usw. im Netzwerk.

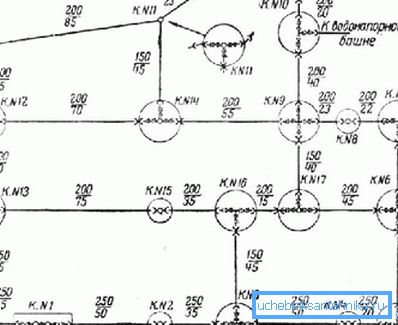

Die Detaillierung des Wasserversorgungsnetzes erfolgt gemäß der gewählten Option des Wasserversorgungsschemas. Dies geschieht, wenn die hydraulische Berechnung des Systems bereits durchgeführt wurde, die tatsächlichen Werte des Ressourcenverbrauchs ermittelt wurden, das Material und der Durchmesser der Rohre ermittelt wurden. Detaillierungsdesigner produzieren auf Arbeitszeichnungen. Mit Hilfe von Symbolen werden die Beschläge, Beschläge und andere Elemente, aus denen die Systembaugruppen zusammengesetzt sind, angezeigt.

Einige rechtliche Fragen

Wenn das erstellte Wasserversorgungssystem an das Versorgungsnetz angeschlossen wird, müssen Sie zunächst die vorläufigen technischen Voraussetzungen im regionalen Vodokanal erfragen.

Um sie zu erhalten, müssen Sie solche Dokumente sammeln und einreichen.

1. Bewerbung für TU.

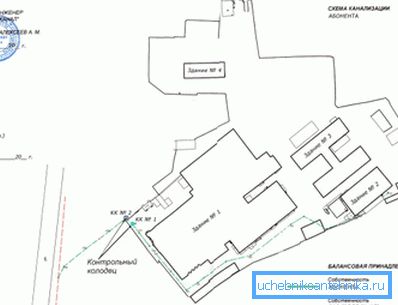

2. Die Form, in der die Bilanzmitgliedschaft der Wasserversorgungsnetze beschrieben wird, wird beschrieben.
3. Angaben zum Antragsteller: Reisepass, Postanschrift und tatsächliche Anschrift, Kontaktdaten.
4. Eigentumsurkunde auf einem Grundstück.
5. Planen Sie die Grenzen des Gebiets, in dem die Wasserversorgung angelegt wird.
6. Erlaubnis für eine solche Nutzung des Grundstücks.
7. Informationen zum geplanten Zeitpunkt der Einführung des zukünftigen Objekts in Betrieb.
8. Berechnungen des Volumens der benötigten Ressource (d. H. Geplante Lasten).
9. Daten zu den Konstruktionsparametern.

Der technologische Anschluss an das Wasserversorgungsnetz des Fertigobjekts erfolgt innerhalb der Grundstücksgrenzen. Dies erfolgt innerhalb von 18 Monaten ab dem Datum der Unterzeichnung der Verbindungsvereinbarung.

Es sei darauf hingewiesen, dass gleichzeitig die Grenzen der Aufteilung der betrieblichen Zuständigkeit der Wasserversorgungsnetze im Einklang mit dem Erlass der Regierung der Russischen Föderation Nr. 167 „Regeln für die Nutzung von kommunalen Wasserversorgungssystemen und Abwasserentsorgung in der Russischen Föderation“ ausgeführt werden sollten.

Fazit

Wasserversorgungsnetze sind komplexe hydraulische Strukturen. Es gibt viele Arten von ihnen, die basierend auf dem Zweck des Systems und den Betriebsbedingungen ausgewählt werden sollten. Das Video in diesem Artikel wird sein Thema entwickeln.
