Wasserhahn aus messing mit abnehmbarer armatur

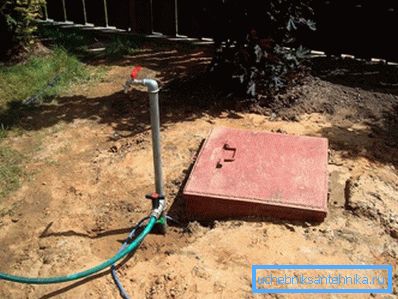

Die Anzahl der Kommunikationssysteme in modernen Wohngebäuden ist sehr hoch, und einige von ihnen erfordern die Installation von Wasserarmaturen. Eines der wichtigsten Elemente ist ein Wasserhahn, mit dem Sie die Flüssigkeitszufuhr abgeben können. Im Gegensatz zu einem Wasserhahn kann dieses Gerät nur heißes oder kaltes Wasser liefern.

Vor- und Nachteile des Ballmechanismus

Gefragt sind insbesondere Wasserhähne und WC-Hähne, deren Hauptbestandteil kugelförmig ist. Diese Beliebtheit ist in erster Linie auf die zahlreichen Vorteile von Produkten zurückzuführen. Neben den positiven Aspekten sollten jedoch negative Aspekte betrachtet werden.

Liste der Vorteile

• Die einfachste Konstruktion beinhaltet nicht das Vorhandensein komplexer Teile, daher ist die Zuverlässigkeit der Produkte sehr hoch.
• Der niedrige Preis dieser Art von Wasserfaltungsprodukten ermöglicht es, die Verbraucherumgebung erheblich zu erweitern.
• Aufgrund des kleinen Wenderadius des Hebels kann eine Notschließung in Sekundenschnelle erfolgen.
• Beim Betrieb solcher Krane können Sie den Überlappungsgrad des Zuführkanals visuell bestimmen.
• Der Anwendungsbereich ist recht breit, das Produkt ist also weit verbreitet.
• Die Möglichkeit der Montage von Hand ist ein zusätzlicher Vorteil, da in diesem Fall finanzielle Ressourcen eingespart werden können.

Einige Nachteile

• Bei einer niedrigen Qualität der Arbeitsumgebung können die Produkte versagen, insbesondere wenn sie sich lange Zeit nicht gedreht haben.
• Bei längerer Einwirkung von Rost wird die Oberfläche des Hauptelements normalerweise beschädigt, so dass der Hahn selbst in der geschlossenen Position Wasser durchlässt.
• Es wird nicht empfohlen, dieses Gerät in Räumen zu installieren, in denen die Temperatur auf Minuspunkte abgesenkt werden kann.

Ergänzung! Die vorgestellten Produkte haben Hohlräume zwischen dem Körper und der Kugel, die zur Sedimentation fester Partikel in dieser Zone führen. Diese Situation wirkt sich nachteilig auf die Sattelringe aus.

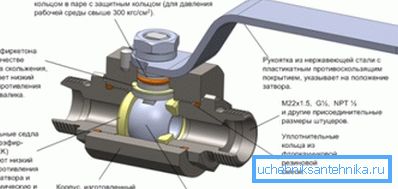

Beschreibung des Funktionsprinzips

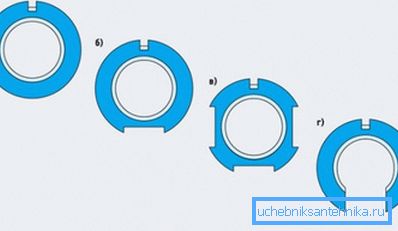

Jeder Kugelmechanismus hat ein spezielles Ventil im Gehäuse, in das ein Durchgangsloch gebohrt wird. Ihr Durchmesser entspricht der Größe der anzuschließenden Rohrleitung, daher wird bei voller Öffnung keine Verringerung des Durchsatzes beobachtet. Das heißt, das Wasser fließt mit der gleichen Geschwindigkeit und mit dem gleichen Druck.

Beim Öffnen der Achse des Lochs und der Rohrleitung stimmen die Fließbereiche nach dem Drehen um 90 Grad vollständig überein. In diesem Fall entsteht eine Barriere in Form der Seitenwände des Balls im Weg der Wasserbewegung. Wenn der Hebel um 45 Grad gedreht wird, wird der Flüssigkeitsfluss in einem abgeschnittenen Modus ausgeführt.

Als Dichtungsschicht für den Spalt zwischen dem Gehäuse und der polierten Oberfläche der beweglichen Vorrichtung werden Endringe verwendet, deren Einpressen durch spezielle Federn oder Kupplungsbolzen sichergestellt wird.

Solche Produkte unter Lebensbedingungen können für einen Waschtisch installiert werden. Die Flusskontrolle erfolgt meistens mit und mit einem Hebel.

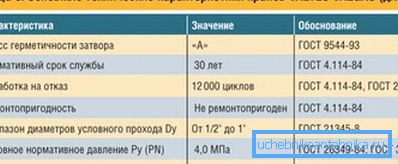

Technische informationen

Um das Produkt bewerten zu können, müssen Sie sich mit den technischen Eigenschaften eines Modells eines bekannten Herstellers vertraut machen. Eine solche Vorrichtung wird üblicherweise als Wasserarmatur verwendet, die in Rohrleitungen von Warm- und Kaltwasserversorgungsnetzen installiert wird.

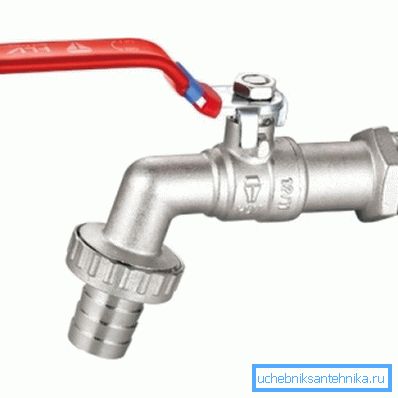

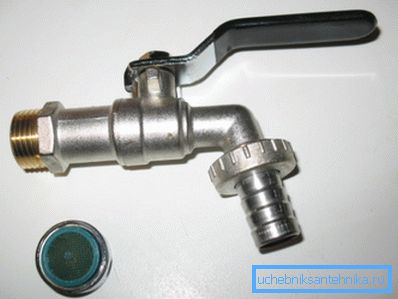

Ein derartiger Kran kann für Prozessleitungen auf Elementen installiert werden, die den Transport von Gasen und Flüssigkeiten durchführen. Zum Anbringen des Schlauches ist ein abnehmbarer Anschluss vorhanden. Alle Produkte müssen den in GOST 19681 festgelegten Punkten entsprechen.

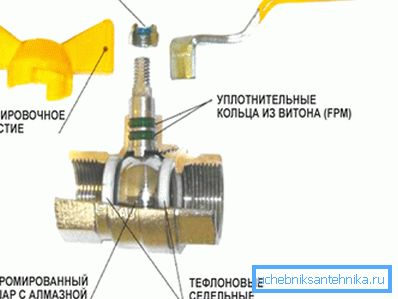

Geräteprodukte

Dieses Element der Wasserarmaturen besteht in der Regel aus einer beträchtlichen Anzahl von Bauteilen, obwohl es sich um ein Gerät handelt, das nicht sehr komplex ist.

Im Folgenden werden die grundlegenden Komponenten beschrieben, die für die Funktion des Produkts eine wichtige Rolle spielen.

• Gehäuse enthält innere Teile, die sie vor äußeren Einflüssen schützen. Es besteht aus vernickeltem Messing.
• Kugelhahn ist das Hauptelement, das zum Öffnen und Absperren des Flusses verwendet wird. Es besteht aus einer Kupferlegierung mit Chromauflage.
• Sattelringe Hergestellt auf Basis von Teflon, das zusätzlich Kohlenstoff und Elastomer enthält.
• Lager Es ist ein kinematisches Element, das die Kraft vom Antriebsmechanismus überträgt.
• Dichtungsringe können Sie die Abdichtung verbessern. Das Hauptmaterial ist Gummi.
• Schlauchverbinder aus eloxiertem Stahl - Dies ist ein Stück in Form einer Hülse, die zum Anschluss an das Rohrleitungssystem erforderlich ist.

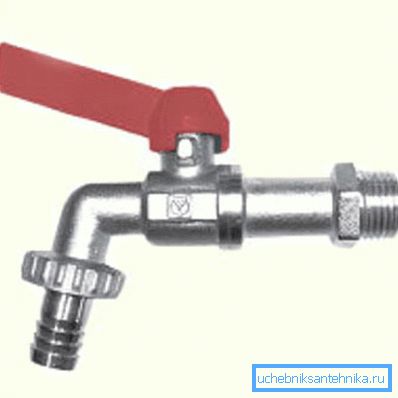

• Überwurfmutter bezieht sich auf die Elemente der Gewinderohrverbindung für die Durchführung der Schraubenübertragung.
• Klappengriff aus Siluminium Mit der Befestigungsschraube können Sie grundlegende Maßnahmen zum Überlappen von Wasser ausführen.

Hinweis! Zusammen mit diesem Produkt wird normalerweise ein spezieller ABS-Kunststoffverteiler geliefert. Das Material selbst ist ein Harz, das gegen mechanische Beschädigungen beständig ist.

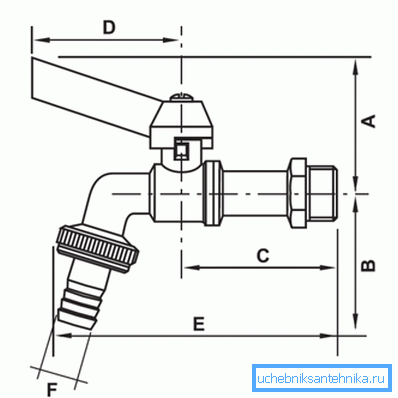

Gesamtabmessungen

Zum besseren Verständnis der Parameter wird vorgeschlagen, eine spezielle Tabelle zu betrachten, in der die Grunddaten für Kugelkopplungsmodelle angegeben sind. Die Gewindegröße wird normalerweise durch einen Bruch angegeben. In diesem Fall wird der Schrägstrich jedoch weggelassen.

Installationsanweisungen

• Die Kopplung des Produkts mit Rohren sollte unter Verwendung von Fluorkunststoffmaterialien zur Verdichtung durchgeführt werden, um die Dichtheit zu verbessern.
• Bei der Installation wird nicht empfohlen, Rohrschlüssel des Hebeltyps zu verwenden, die zu der Kategorie oberhalb der zweiten Nummer gehören. Der Aufprall ist direkt auf den Sechseck der Düse zulässig.
• Die Befestigung flexibler Schläuche an Armaturen sollte mit herkömmlichen Schraubzwingen erfolgen. Die Verwendung verschiedener Arten von Drähten ist in diesem Fall nicht zulässig.
• Durch den Einbau des Ventils können Sie das maximal mögliche Drehmoment nicht überschreiten. Für Produkte mit Gewinde? - 30 Nm und für eine Gewindeverbindung in Schritten? - 40 Nm.

Empfehlungen zur Verwendung

• Die Produkte müssen bei bestimmten Druck- und Temperaturbedingungen verwendet werden. Diese Daten werden normalerweise in der Beschreibung der technischen Merkmale von Produkten erwähnt.
• Betreiben Sie das Gerät nicht, wenn die den Griff fixierende Mutter geschwächt ist. Andernfalls kann der Bestand ausfallen.

Mögliche Fehler

Meistens tritt eine Undichtigkeit in der Kupplung auf, die hauptsächlich auf eine schlechte Abdichtung der Verbindung während der Montagearbeiten zurückzuführen ist. Sie können das Problem beheben, indem Sie die Dichtung austauschen. Sie muss jedoch zerlegt werden.

Flüssigkeitsleckage kann auch unter der Überwurfmutter auftreten. In diesem Fall kann davon ausgegangen werden, dass die Dichtung beschädigt ist. Nach dem Austausch funktioniert das Produkt normalerweise normal.

Wenn es direkt unter dem Schaft fließt, kann mit hoher Wahrscheinlichkeit von der Abnutzung der Stopfbuchsdichtung gesprochen werden, was bedeutet, dass der Kran komplett ausgetauscht werden muss.

Transport und Lagerung

• Produkte dieses Typs sollten in der Verpackung gelagert werden, in der sie an den Verbrauchermarkt geliefert wurden. Die wichtigsten zu erfüllenden Bedingungen sind in den Abschnitten von GOST 15150 dargestellt.
• Der Transport von Fertigerzeugnissen sollte in strikter Übereinstimmung mit den technischen Unterlagen des vorherigen Abschnitts erfolgen.

Zum Abschluss

Oben wurde die Anleitung vorgestellt, um sich mit der Tatsache vertraut zu machen, dass solche Wasserhähne zur Analyse von Flüssigkeiten aus Wasserversorgungssystemen und anderen Kommunikationsnetzen verwendet werden. Beim Verkauf von in der Regel angegebenen Symbolen. Beispiel: KV 15 DN15. Dies bedeutet, dass ein bestimmter Wasserhahn mit einem Nenndurchmesser von 15 mm angeboten wird. Weitere Details finden Sie im Video in diesem Artikel.
