Wasserdruckschalter für die pumpe einstellen

Der Druckschalter ist ein Schlüsselelement bei der Automatisierung der Pumpe oder Pumpstation. Er gibt ein Signal zum Ein- und Ausschalten der Pumpe. Je nach Hersteller und Modell können die Werkseinstellungen abweichen. In der Regel ist der untere Schwellenwert für das Einschalten der Pumpe auf einen Druck von 1,4 bis 1,8 bar eingestellt, und der Schwellenwert für das Ausschalten liegt bei 2,5 bis 3 bar. Diese Einstellungsschwelle reicht jedoch manchmal nicht für den normalen Betrieb von Sanitärgeräten aus, so dass der Wasserdruckschalter für die Pumpe angepasst werden muss, um individuelle Parameter für sein Ein und Aus zu wählen.

Aufbau und Funktionsweise

Bevor Sie mit der Einrichtung des Relais beginnen, müssen Sie den Aufbau und das Prinzip seiner Arbeit verstehen. Der Aufbau des Relais ist recht einfach und besteht aus Kontakten, federbelasteter Platte, die vom Wasserdruck beeinflusst wird.

1. Gehäuse
2. Kontaktgruppe für Pumpenanschluss.
3. Terminals für den Netzanschluss.
4. Erdungsklemmen.
5. Mutter zum Anschließen des Relais an die Wasserversorgung.
6. Federdifferenzdruckeinstellung.
7. Federeinstellung Mindestdruck.
8. Der Knoten, wo sich der Kolben und die Membran befinden.

Auf einem Metallfuß ist an einem Ende eine Metallplattform befestigt, die unter der Wirkung des Kolbens auf- und absteigen kann. Der Kolben wird durch Wasserdruck angetrieben. Die Plattform hat zwei Federn (6,7), eine große Feder (7) wirkt der Kraft des Kolbens (Wasser) entgegen und balanciert sie dadurch aus. Die kleine Feder (7) wird nicht sofort wirksam, aber nachdem die Plattform auf eine bestimmte Höhe angehoben wurde, und sobald die Plattform die kleinere Feder berührt, wird dem Kolben die Kraft beider Federn entgegengesetzt, und der Widerstand der Kolbenkraft nimmt zu. Ab diesem Moment muss die Plattform etwas ansteigen. Die Kontakte öffnen sich und die Pumpe ist ausgeschaltet. Zum Öffnen und Schließen der Kontakte trifft ein kleines Scharnier mit einer Feder. Sobald sich die Plattform über dieses Scharnier erhebt, springen die Kontakte nach unten und der elektrische Stromkreis öffnet sich, sobald die Wirkung der Kolbenkraft (Wasser) schwächer wird, fällt die Plattform ab und die Kontakte schließen sich.

Eine große Feder ist für das Einschalten der Pumpe verantwortlich, dh für die untere Druckgrenze, und mit Hilfe einer kleinen Feder wird die Pumpe abgeschaltet bzw. die Differenz zwischen dem Ein- und Ausschalten eingestellt.

Anpassung

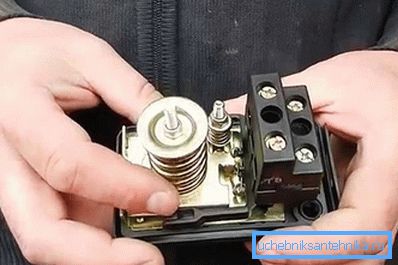

Basierend auf dem Prinzip des Relais ändert es die Steifigkeit zwischen der Plattform, die vom Wasserdruck beeinflusst wird, und den Kontakten. Die Einstellung erfolgt durch Änderung der Steifigkeit der Feder, die durch Einstellen von Muttern entweder zusammengedrückt oder geschwächt wird. Bevor Sie mit der Einstellung beginnen, müssen die Anzeigen des Manometers während des Ein- und Ausschaltens der Pumpe befestigt werden. Trennen Sie anschließend das Relais vom Netzwerk und entfernen Sie die Gehäuseabdeckung. Passen Sie die erforderlichen Parameter mit einem Schraubenschlüssel an, lösen oder drehen Sie die Muttern:

• Wenn nur die untere Schaltschwelle geändert werden muss (erhöhen oder verringern), muss die Mutter an der Feder (7) gedrückt oder gelöst werden.
• Um die obere Grenze der Pumpenabschaltung zu erhöhen oder zu verringern, ist es erforderlich, die Mutter an der Feder (6) zu befestigen oder herauszudrehen. Beim Anziehen wird die Abschaltgrenze der Pumpe erhöht. Beim Abschrauben dagegen wird sie abgesenkt, wodurch der Unterschied zwischen An- und Ausschalten erhöht wird.
• Wenn Sie zwei Parameter gleichzeitig ändern müssen, wird der untere Grenzwert zuerst mit einer Feder (7) eingestellt, und dann wird die Differenz mit einer Feder (6) eingestellt.

Alle Änderungen müssen mit einem Manometer überwacht werden. Es lohnt sich zu bedenken, dass wir durch Änderung der Druckdifferenz die Dauer der Pumpe verkürzen oder verlängern, was sich auf die Druckänderung im Wasserversorgungsnetz auswirkt. Wenn die Druckdifferenz klein ist, wird der Druck im Netzwerk ohne sichtbare Abfall "glatt", aber die Anzahl der Pumpenstarts steigt, was die Lebensdauer der Pumpe beeinflussen kann.

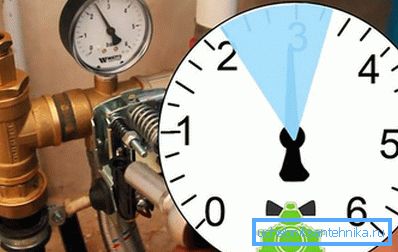

Funktionen der Einstellung

Bei der Einstellung müssen Sie beachten, dass der obere Druck nicht höher sein sollte als der maximale Druck, den eine Pumpe erzeugen kann (Sie können ihn den Leistungsdaten der Pumpe entnehmen). Der obere Druck darf 80% des maximal zulässigen Drucks für ein bestimmtes Modell nicht überschreiten. Diese Parameter sind in den Anweisungen für das Relais angegeben. Vor der Einstellung muss der Luftdruck in der Birne des Hydrauliktanks geprüft werden - der untere Schwellenwert der Pumpe muss unter 0,2 bar liegen. Eine weitere Voraussetzung für die Einstellung ist der Unterschied zwischen dem Ein- und Aus-Druck. Dieser sollte zwischen 1 und 1,5 bar liegen. Wenn Sie die Parameter ändern, können Sie die Muttern nicht bis zum Stillstand festziehen. Dies kann dazu führen, dass das Relais ganz stoppt.

Video

Dieses Video zeigt, wie der Druckschalter für eine Pumpe eingestellt wird:
