Wasserdruck im wasserversorgungssystem: maßeinheiten,

Wie hoch ist der Wasserdruck in der Kalt- oder Warmwasserversorgung? Wie werden Druckmessungen durchgeführt? Gibt es regulatorische Grenzen seines Wertes? In diesem Artikel werden wir versuchen, diese Fragen zu beantworten und gleichzeitig lernen, wie man den Druckabfall in einem Wasserversorgungssystem mit bekannten Parametern berechnet.

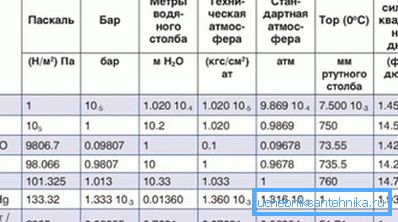

Einheiten

Ermitteln Sie zunächst, welche Wasserdruckeinheiten im Wasserversorgungssystem derzeit verwendet werden.

Atmosphäre

Diese Einheit entspricht dem Atmosphärendruck auf Meereshöhe. Hier gibt es jedoch eine kleine Subtilität: Es geht um Überdruck gegenüber dem Atmosphärendruck. Sein Wert in einer Wasserleitung von 0,2 Atmosphären, dargestellt durch ein Manometer, entspricht einem absoluten Wert von 1,2 Atmosphären.

Nützlich: Anstelle der Wortatmosphäre wird oft ein gleichwertiges Konzept verwendet - kgf / cm2. Die physikalische Bedeutung der Einheit ist die Kraft, mit der die Masse von 1 kg während der Erdbeschleunigung auf eine Fläche von 1 cm2 drückt.

Die bar

Veraltete Maßeinheit, die dem vor dem SI verwendeten GHS-Messsystem entlehnt wurde. Es genügt zu wissen, dass der Balken ungefähr (mit einer Genauigkeit von etwa 2%) der Atmosphäre entspricht. Ein Manometer zur Messung des Wasserdrucks in einem Wasserversorgungssystem weist häufig zwei Skalen auf - in bar und in Megapascal.

Megapascal

Pascal entspricht einem Newton pro Quadratmeter Fläche. Da die Masse eines Kilogramms mit einer Kraft von 9,8 Newton auf die Basis drückt, entspricht 1 Megapascal ungefähr 9,8 kgf / cm2. Manchmal wird dieser Wert auf 10 gerundet.

Kopfdruck

Das Konzept des Kopfes, gemessen in Metern, bedeutet die Höhe der Wassersäule, die einem bestimmten Überdruck entspricht. Wie kann man den Druck bei den bekannten Angaben des Manometers in kgf / cm2 ermitteln? Es genügt, sie mit 10 zu multiplizieren: Eine überschüssige Atmosphäre kann eine Wassersäule um 10 Meter anheben.

Messungen

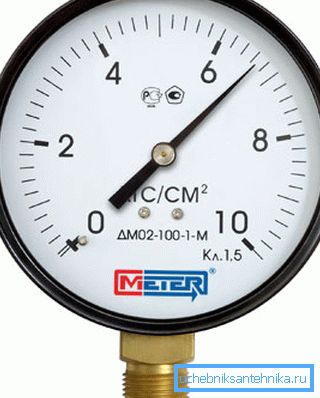

Eine Vorrichtung zum Messen des Drucks von Wasser in einem Wasserversorgungssystem ist als Druckmessgerät bekannt. Der Preis der günstigsten Messgeräte beginnt bei etwa 150-200 Rubel; Digitale Geräte können jedoch in Einheiten und sogar Zehntausenden kosten.

Der zu messende Parameter mit unseren eigenen Händen ist ganz einfach:

1. Ein mit Flachs oder einem anderen Dichtungsmaterial aufgewickeltes Gerät wird in das Steuerventil eingeschraubt..
2. Das Ventil öffnet sich und nimmt dann ab.

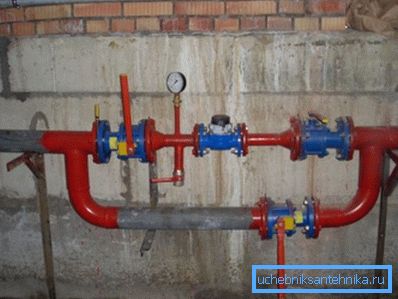

Rückschlagventile für die Messung sind immer in der Aufzugsbaugruppe (Vorlauf, Rücklauf und Gemisch nach dem Aufzug) und im Wasserzähler (normalerweise vor und nach dem Zähler) vorhanden. Wenn die Messung an einer beliebigen Stelle in der Wasserversorgung entfernt werden muss, ist dies einfach zu tun, indem das Manometer anstelle des Stopfens in einen der Steigrohre geschraubt und gestartet wird.

Wie immer gibt es eine Reihe von Feinheiten.

• Um ein detailliertes Bild der Arbeit des Wasserversorgungssystems zu erhalten, sollten Messungen auf dem Höhepunkt der Wassereinnahme durchgeführt werden, die auf die Abendstunden fällt.

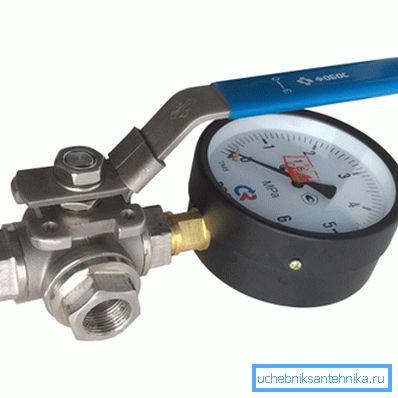

• Ein Gerät, das ständig an das Wasserversorgungssystem angeschlossen ist, bleibt häufig haften: Der Pfeil bleibt in einer Position hängen. Um dies zu verhindern, wird anstelle des Steuerventils ein Dreiwegeventil mit Ablassöffnung angebracht, das das Ablassen von Wasser aus dem Körper nach der Messung ermöglicht.

• Der Messingrohrgewinde eines kontinuierlich entfernbaren Geräts verschleißt schnell. Eine einfache Anleitung hilft, das Problem zu lösen: Versehen Sie das Manometer mit einem Verlängerungskabel aus Stahl.

Verordnungen

Hier sind die Normen des Wasserdrucks in der Wasserversorgung im aktuellen SNiP 2.04.01-85 enthalten.

Wie leicht zu berechnen, kann der Wasserdruck in der Stadtwasserversorgung in der Regel nur 0,25 MPa von dem Wert im Obergeschoss abweichen, was einer Kopfhöhe von 25 Metern entspricht. Bei einer höheren Gebäudehöhe sollte in den mittleren Etagen eine Zwischenpumpe installiert werden.

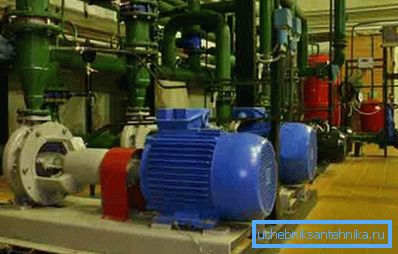

In der Praxis befinden sich alle dem Autor bekannten Pumpstationen im Keller des Hauses oder in einem separaten Gebäude. Bei Arbeiten in den ersten Stockwerken an den Abbaupunkten kann es durchaus 8 - 9 kgf / cm2 sein.

In der Praxis sind typische Druckwerte in Autobahnen und Autobahnen wie folgt:

• Kaltes Wasser - 3 bis 4 kgf / cm².
• TWW - 3,5 - 6,5 kgf / cm².

Druckabfall

Wenn Wasser durch das Rohr fließt, ist der Druck am Auslass geringer als am Einlass.

Der Rückgang wird von mehreren Faktoren bestimmt:

1. Der Durchmesser des Rohrs.
2. Seine Länge

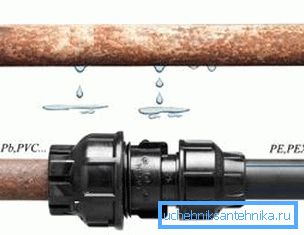

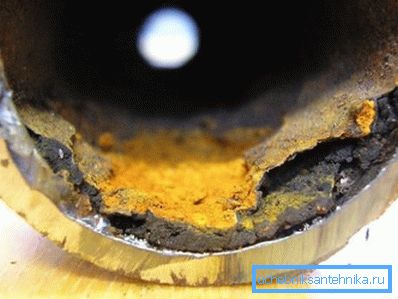

3. Die Rauheit seiner Wände.

1. Die Flussrate drin.

Zur Berechnung wird die Formel H = iL (1 + K) verwendet.

Darin:

• H - Druckabfall in Metern. Um es in die Atmosphäre zu übertragen, reicht es aus, den resultierenden Wert durch 10 zu teilen.
• i - hydraulische Steigung, bestimmt durch den Durchmesser, das Rohrmaterial und die Fließgeschwindigkeit.
• L ist die Länge des Rohrs in Metern.
• K - Koeffizient für Trinkwasserversorgungssysteme mit 0,3 angenommen.

Wo ist der Wert der hydraulischen Steigung zu nehmen? In den sogenannten Shevelev-Tischen. Wir geben ein Stück davon an, das für die neue Stahlrohrgröße D15 relevant ist.

Der Wert 1000i ist eine hydraulische Steigung mit einer Rohrlänge von 1 km. Um den Wert von i für einen laufenden Meter zu berechnen, genügt es, ihn durch 1000 zu teilen.

Für das Stahlrohr DU15 mit einer Länge von 25 Metern und einem Wasserdurchfluss von 0,2 l / s beträgt der Druckabfall (360,5 / 1000) * 25 * (1 + 0,3) = 11,7 Meter, was der Differenz entspricht Druck von 1,17 kgf / cm².

Fazit

Wir hoffen, dass die vorgeschlagenen Informationen dem Leser bei der Umsetzung seiner eigenen Projekte helfen werden. Um mehr darüber zu erfahren, wie viel Wasserdruck in der Wasserversorgung als normal angesehen wird, wird das Video in diesem Artikel dies zulassen. Erfolge!
