Wasserbrunnen zeichnen - verschiedene optionen für

Wasserbrunnen, seltsamerweise, aber dies ist eine ganze Familie hydraulischer Strukturen, die völlig andere Aufgaben erfüllen. Daher ein beträchtliches Arsenal an Ausrüstung - von Tauchpumpen und Filtern bis zu Überdruckdämpfungssystemen.

Lassen Sie uns noch hinzufügen, dass alle Arten innovativer Technologien, die auf sehr haltbaren Polymermaterialien basieren, ebenfalls zum ständig wachsenden Angebot an Objekten beitragen. Mit anderen Worten, derjenige, der sich mit Wasserbrunnen befassen wird, muss zuerst seinen spezifischen Zweck festlegen und dann sicher sein, eine Zeichnung der zukünftigen Anwendung zu erstellen.

Und wieder müssen Sie sich mit den Bedingungen auseinandersetzen

Die zwei wichtigsten Anwendungsbereiche solcher Anlagen:

• im Abwassersystem und in der Wasserversorgung in städtischen Umgebungen;
• und in der Wasserversorgung eines Landhauses, wenn der Brunnen als Wasserquelle dient und als erste Verbindung in das Gesamtsystem aufgenommen wird.

Kunststoff

In jedem Fall erfordert die Installation des Bohrlochs beträchtliche Aushubarbeiten, und Plastik kommt zur Rettung, was in letzter Zeit häufig im Baugewerbe geschieht.

Die Verwendung von Kunststoff ist:

• die Verwendung eines Materials, das sehr widerstandsfähig gegen Stöße ist - von mechanisch bis chemisch;

• die Möglichkeit, sich mit einer ständig wachsenden Palette von Teilen zu beschäftigen, die alle Wünsche erfüllen und für jede Anwendungssituation sorgen können;

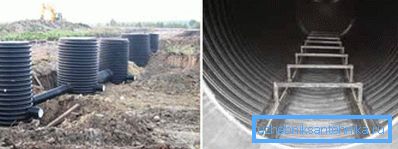

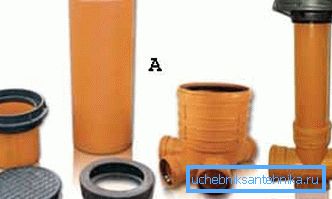

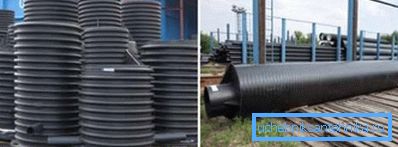

• Die Möglichkeit, komplexe Rohrleitungssysteme innerhalb weniger Stunden ohne jegliche Schweiß- und Hilfsvorrichtungen zu erstellen, wenn die Arbeiten am Boden abgeschlossen sind. Dies wird durch das Foto „A“ deutlich gezeigt:

• A - hier bis alle Elemente in einem zerlegten Zustand sind;
• B - und dies ist ein vollständig zusammengebauter Brunnen.

Wir stellen alle Elemente solcher Kunststoffbaugruppen vor, wir achten nur darauf, dass der Umfang und die Anzahl der Teile viel größer sein können:

• A - Abdeckung;
• B - Teleskoprohr - dies ist direkt von den unglaublichen Möglichkeiten der neuen Technologien abhängig; Im Wesentlichen beseitigt das Teleskop vollständig die Frage der Anpassung der Höhe des Brunnens an die Tiefe des Grundwasserleiters oder der angedockten Rohrleitung;

• C - Teleskopmanschette;
• D - das Hauptrohr aus Polyvinylchlorid (PVC);
• E - Bottom - Formation der Bohrung, die wesentlich von ihrem Zweck abhängt.

Guter Rat Es ist kein Zufall, dass PVC-Technologien im Bereich der Installation von Sanitärsystemen als revolutionär bezeichnet werden. Aber ihre Einfachheit und die vielen Angebote auf dem Markt können manchmal einen unfreundlichen Scherz darstellen. Wir empfehlen Ihnen, sich in diesem Bereich nur mit namhaften Organisationen zu befassen, die über gute Erfahrungen im Aufbau von PVC-Kommunikationen verfügen. Achten Sie außerdem darauf, alle verfügbaren Angebote hinsichtlich ihrer Kosten zu erkunden - der Preis der gleichen Komponenten kann um das 1,5- bis 2-fache variieren.

Aber näher an den Diagrammen und Zeichnungen

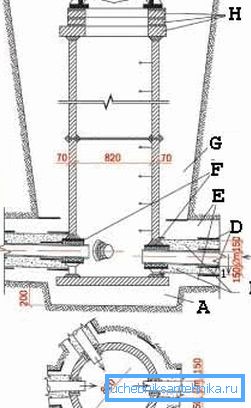

Als Fortsetzung des PVC-Themas bieten wir als erstes die Konstruktion genau dieses Materials an, das alle neuen Merkmale deutlich zeigt.

PVC gut

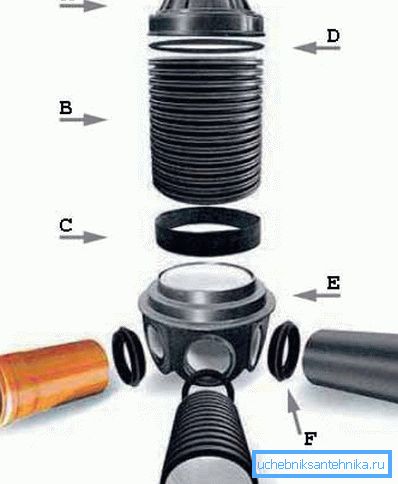

Das Schema eines solchen Brunnens ist je nach den sich ändernden Verwendungsbedingungen sehr mobil in seiner Entwicklung und Umrüstung:

• A ist der Hals;
• B - Rohr mit einem Durchmesser von 1-1,2 m für einen Brunnenschacht;
• C - Siegelmanschette; Bei Verwendung solcher Dichtungsmittel gibt Kunststoff jedem anderen Material „100 Punkte Vorsprung“ und bricht schließlich dieses unglückliche Sprichwort: Sanitär - die Wissenschaft der Verbindungen und Verbinder - sie waren für Installateure schon immer ein großes Problem.

• D - ein Dichtungsring;
• E-Tablett;
• F - Siegelmanschette.

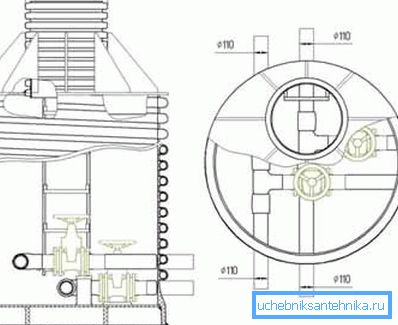

So können Sie auf Basis dieser Baugruppe folgende Zeichnung eines Abwasserkopfdämpfers erstellen:

Beachten Sie hier:

• zusätzliche Versteifungen werden verwendet, um die Position der Spitze zu verstärken;
• Das System verfügt über eine interne Treppe, die die Frage der Wartung des oberen Bogens des breiten unteren Teils entfällt.

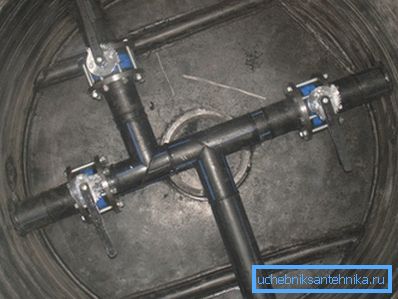

• Es werden zwei Rohrleitungssysteme verwendet - das Haupt- und das Hilfssystem, um übermäßigen Druck zu bekämpfen.

Erste vollständige Zeichnung

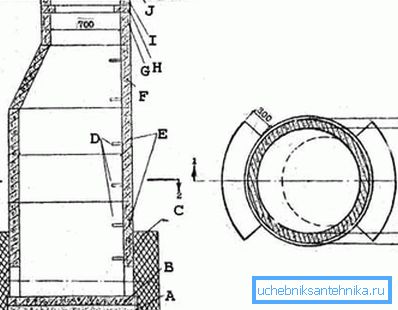

Als erste Option bieten wir Folgendes mit verstecktem Deckel an:

• A - Betonsockel;
• B - Bodenplatte - eine solche Organisation ist gut, wenn der Brunnen für Abwasser verwendet wird, der Wasserzulauf eine ernstere Einstellung und die Verwendung von mindestens Quarzkrümel erfordert;
• C - Lehmburg - Wenn sich der Brunnen im Land und außerhalb des Landes befindet, muss das Schloss von oben hergestellt werden.
• D - Leiterhalterungen;

• E - armierte Beton - oder Kunststoffringe, die die Skelettstrukturen bilden;
• F - konischer Ring;
• G - Ring mit kleinerem Durchmesser;
• Mit H - Stützring - Stahlbeton und Kunststoff können Sie verschiedene Durchmesser auswählen, um solche Strukturen zu erstellen.
• I-Mauerwerk kann verwendet werden, um die Höhe genauer einzustellen;
• J - betonierter Blindbereich;
• K-Luke - die perfekte Lösung, wenn Sie den Brunnen auf der Baustelle verstecken möchten.

Zweite Option

Diese Option zeichnet sich durch eine sorgfältige und seltene Methode zur Bildung des Bodens des Brunnens aus:

• A - Sandaufbereitung;
• B - Kieslagen;
• C - perforiertes Abflussrohr;
• D - Geotextilien als Feuchtigkeitsschutzmittel;
• E - Sand - Befüllung von Rohren;
• F - Abzweigrohre;
• G - Sandfüllung entlang des Bohrlochkerns;

• H - zusätzliche Ringe;
• Ich - tipp;
• J - Gusseisen Luke.

Dritte Option

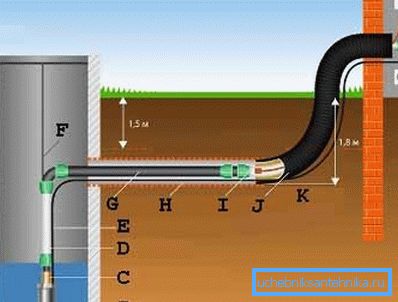

Die dritte Option gilt bereits für Brunnen, die in das Wasserversorgungssystem des Hauses eingebaut sind:

• A - gut;
• B - Tauchpumpe;

Guter Rat Wir empfehlen den Einsatz von Kreiselpumpen als Tauchpumpen. Sie sind im Vergleich zu Vibrationsstrukturen viel effektiver und, was für die betrachteten Strukturen wichtig ist, sind sie mit dem umgebenden Design des Bohrlochs vorsichtiger.

• C - Rückschlagventil;
• D - flexibler Schlauch;
• E - Elektrokabel mit Frostschutz und Feuchtigkeitsschutz;
• F - Kabel; Das vorgeschlagene Schema macht es notwendig, dieses Sicherheitselement zu verwenden, obwohl es mehrere Möglichkeiten gibt, dieses Problem zu lösen.
• G - Pipeline, muss unter dem Gefrierpunkt des Bodens verlegt werden;
• H - elektrokor - System des elektrischen Schutzes gegen das Einfrieren (Details siehe Schema unten);
• Ich - flexible Kupplung;
• J - Schutzhülle, Isoproflex empfohlen;
• K - Grabentiefe nach dem Schema 1,8 m;

• L - automatische Steuerungs- und Überwachungseinheit;
• M - Netzwerk bei 220/50.

Mehrere Hilfskreise

Wenn es um Systeme wie Wasserbrunnen geht, ist es nicht zu vermeiden, einige sehr wichtige Knoten anzugeben:

• Erstens ist das elektrische System der Rohrheizungsheizung sehr nützlich und besteht aus den folgenden Elementen:

• A - Schutzhülle;
• B - Installationskabel;

• C - Wärmeisolierung;
• D - Heizabschnitt;
• E - die beheizte Rohrleitung selbst.

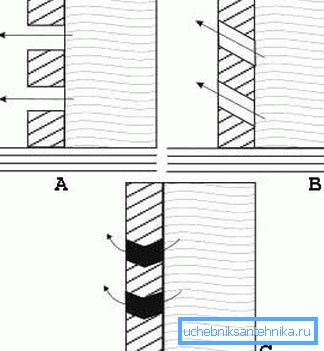

• Zweitens ist es zum Schutz vor der Ansammlung von Feuchtigkeit entlang der Seitenwände des Schachts nützlich, Einsätze aus Zementfilterelementen zu organisieren, die drei Arten bilden:

• A - gerade Linien (Pfeile geben die Richtung des Eindringens von Feuchtigkeit in das Bohrloch an);

• B - schräg, beachte den Anstieg in Richtung des inneren Hohlraums des Brunnens, was grundsätzlich wichtig ist;
• C - konisch

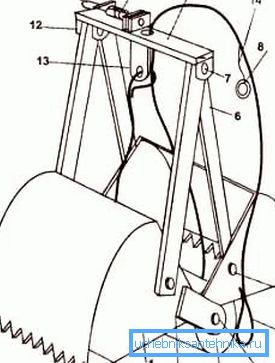

• Drittens können verschiedene Verfahren und Mittel zum Reinigen des inneren Hohlraums des Brunnens verwendet werden: Am Ende gibt es immer einen Schaber, Kalk und eine Leiter, aber für große Arbeiten ist ein nach dem folgenden Schema erstellter Eimer sehr nützlich;

• 1 - ein Eimerpaar;
• 2 - Rolle zum Aufwickeln des Kabels;
• 3 - Rollenfinger;
• 4 - Kabel;
• 5 und 7 - M8-Bolzen, wie 6 in der Zeichnung;
• 6 - Schub, im Design ihrer 4 Stücke;

• 8 - Ring zur Festlegung der Position des Eimers;
• 9 - durchqueren;
• 10 - Druckfeder;
• 11 - Stangenschloss;
• 12 - Auge;
• 13 - Poluproshin;
• 14 - dünnes Kabel.

• Viertens mag der sogenannte Abessinier eine einfachere Version des Brunnens sein, der eher einem Brunnen ähnelt und aufgrund seiner "Unprätentiösität" oft direkt im Keller eines Hauses gebaut wird. Die Zeichnungen des Abessinierbrunnens sind sehr einfach:

• A - Rückschlagventil, ohne das kein einziger Brunnen funktionieren kann;

• B - Sieb am Rohr angeschweißt;
• C - Drehkegel - kann das Problem mit Wasser in großen Wassertiefen nicht lösen, aber mit oberflächlichem Wasser (bis zu 4 Meter) bewältigt es perfekt).

Schlussfolgerungen

Die Anweisungen zum Erstellen eines Wasserbrunnens und die Art seiner Zeichnung hängen stark vom Zweck dieser Struktur ab. Natürlich können Sie auf verschiedene Arten eine Menge gemeinsamer Merkmale finden. Es gibt jedoch erhebliche Unterschiede, vor allem in der Organisation des Bodens.

Um nicht mit möglichen Lösungen verwirrt zu werden, sollten Sie sich das zusätzliche Video in diesem Artikel ansehen, das Ihnen hilft, das gesamte Wissen zu systematisieren.
