Wasser- und abwasserplanung: vorschriften und praktische

Nach welchen regulatorischen Dokumenten wird die Wasserversorgung und Abwassergestaltung durchgeführt? Wie schätze ich den benötigten Rohrdurchmesser? Ist es schwierig, den Druckverlust in einer Rohrleitung mit bekannten Parametern zu berechnen? Wie ist die Steigung, um Kanalrohre zu verlegen? In dem Artikel werden wir versuchen, Antworten auf diese und einige andere Fragen zu finden.

Regulierungsdokumente

Welches SNiP für die Gestaltung von Wasserversorgungs- und Abwassernetzen ist derzeit in Kraft?

Die folgenden Dokumente bieten den größten Nutzen für den Designer:

• SNiP 2.04.02-84, die den Bau der externen Wasserversorgung regelt.
• SNiP 2.04.03-85, gewidmet dem Bau von Abwasser im Freien.
• SNiP 2.04.01-85 enthält Anforderungen an die internen Wasserversorgungs- und Abwassernetze.

Nützlich: Spezielle Anweisungen für die Planung und Installation von Wasserleitungen und das Abwasser von Kunststoffrohren sind außerdem in den Bauvorschriften СН 478-80 enthalten.

Sehen wir uns die wichtigsten Anforderungen der aufgeführten Dokumente an.

SNiP 2.04.02-84

Der im Projekt der externen Wasserversorgung festgelegte durchschnittliche tägliche Wasserverbrauch pro Person sollte der folgenden Tabelle entsprechen:

Wasserverbrauch für die Bewässerung von Kulturpflanzen, die Haltung von Vieh, Geflügel usw. Abteilungsnormen für die betreffende Industrie übernommen.

Der minimale freie Druck im Aquädukt am Eingang eines separaten Gebäudes am Höhepunkt des Abflusses sollte entsprechen:

• Für einstöckiges Gebäude - 10 Meter.
• Für Hochhäuser - 10 Meter + 4 Meter pro Etage.

Der Mindestdruck an der Wassersäule - 10 Meter.

Mehrstöckige Häuser in Gebieten mit niedrigen oder einstöckigen Gebäuden werden mit einem eigenen Tausch versorgt.

In der Rolle der Wasserquellen kann sein:

• Flüsse und Kanäle.
• Stauseen, Teiche, Seen.

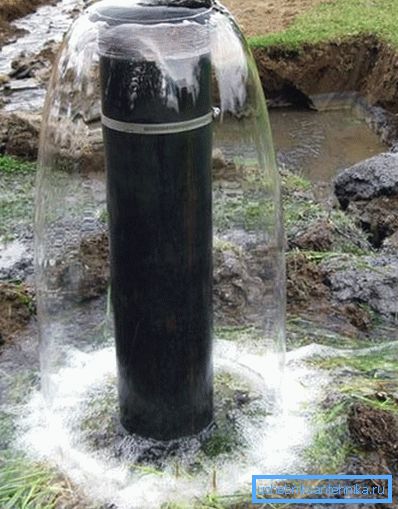

• Unterirdische Quellen.

Für die Produktion ist die Verwendung von behandeltem Abwasser zulässig. Die Verwendung des Grundwassers, die Zusammensetzung und die Qualität der entsprechenden Trinkwasserversorgung für die industrielle Wasserversorgung sind verboten.

Die Planung der Wasserversorgung von Siedlungen im Freien sollte unter Berücksichtigung der Möglichkeit der Verwendung des Trinkwasserversorgungssystems zur Brandbekämpfung erfolgen.

SNiP 2.04.03-85

Was sollte ein Abwassernetz im Freien sein? Wir werden die Anforderungen an Kläranlagen bewusst nicht berücksichtigen und konzentrieren uns auf Schwerkraft- und Druckleitungen für den Abwassertransport.

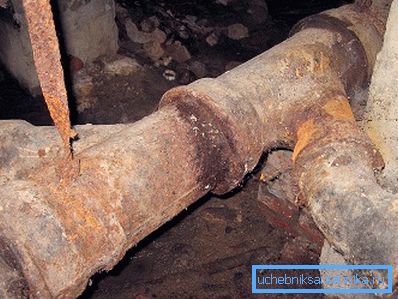

Die kleinsten Durchmesser von Abwasserrohren, die in externen Netzwerken verwendet werden können, sind:

Die höchste geschätzte Geschwindigkeit der Verbringung von Abfällen wird angenommen:

• Für Metallrohre aus Haushaltsabwasser - 8 m / s.

• Für Regenwasserrohre aus Metall - 10 m / s.
• Für Rohrleitungen aus nichtmetallischem Kunststoff (Kunststoff, Beton, Asbestzement, Keramik) - 4.
• Für nichtmetallisches Regenwasser - 7.

SNiP 2.04.01-85

Lassen Sie uns nun die regulatorischen Anforderungen für die häuslichen Abwasser- und Wasserversorgungsnetze der letzten Dokumente betrachten.

Die Qualität und Zusammensetzung des Trinkwassers muss vollständig mit GOST 2874-82 übereinstimmen.

Anmerkung: Das betreffende SNiP ist derzeit in Kraft, aber die GOST, auf die es sich bezieht, wurde 1999 eingestellt. Die aktuellen Anforderungen sind in der verbindlichen SanPiN 2.1.4.1074-01 festgelegt.

• Die Wassertemperatur im Warmwassersystem sollte nicht unter 60 ° C liegen, wenn es an ein offenes Heizsystem angeschlossen ist, und 50 ° C an ein geschlossenes. Die maximal zulässige Temperatur beträgt 75 ° C.

Seltsamerweise: In der Realität wird diese Forderung meistens nicht erfüllt. Wenn im Sommer keine Heizung vorhanden ist (insbesondere in alten Häusern ohne Umwälzpumpen in den Aufzügen), kühlt das Wasser von der Autobahn bis zum Mischer oft bis zu 40 Grad oder weniger ab. Im Winter schaltet das Trinkwasser nur dann von Vorlauf auf Rücklauf um, wenn der Vorlauf 90 Grad erreicht.

• Für Kindergärten und Kindergärten sollte die Temperatur des Warmwassers an den Stellen der Wasseraufnahme nicht über 37 Grad liegen.
• In Gebäuden über 4 Etagen sollten die Trinkwasser-Steigleitungen mit Umlaufbrücken verbunden werden. Der Preis der Nichtbeachtung dieser Anforderung ist ein großer Nichtziel-Verbrauch von Warmwasser: Ohne Wasserabbau müssen die Bewohner das Wasser lange Zeit ablassen, bevor es erhitzt wird. Die Sektion kann aus 3-7 Steigrohren bestehen.
• Der Druck im Trinkwassersystem vor den Mischern sollte 4,5 kgf / cm2 nicht überschreiten.

Beachten Sie! In der Praxis ist diese Anforderung bei der Zuführung von heißem Wasser aus einer Versorgungsleitung einer Strecke während der Heizperiode grundsätzlich nicht möglich: Der Versorgungsdruck wird auf 5 bis 6,5 kgf / cm² gehalten.

• Bei Duschen mit drei oder mehr Gittern sollte die Zufuhr von Warmwasser zu den Mischern auf mindestens zwei Seiten organisiert werden, wodurch die Warmwasserversorgung abgeschaltet wird. Andernfalls kann eine plötzliche Änderung des Wasserdrucks zu Verbrennungen führen. Die Ausnahme ist die Kollektorwasserversorgung.
• Die hydraulische Berechnung von Kaltwassersystemen sollte nach dem maximalen Wasserdurchfluss erfolgen, der dem Verbrauch während der Spitzenzeiten entspricht.

Folgende Materialien können für die interne Kaltwasserversorgung und die Warmwasserversorgungsnetze verwendet werden:

• Polyethylen.

• Polypropylen
• Polyvinylchlorid
• Polybuten.
• Fiberglas
• Metall-Kunststoff (Mehrschichtrohre aus Aluminium und vernetztem Polyethylen).
• Kupfer
• Bronze
• Messing
• Stahl mit Korrosionsschutzbeschichtungen innen und außen.

Rohre müssen bei Betriebstemperaturen für Kaltwasser und Warmwasser bei 20 und 75 Grad einen 1,5-fachen Druck aushalten, der um den Faktor 1,5 größer ist als der Arbeiter, jedoch nicht unter 6,8 kp / cm².

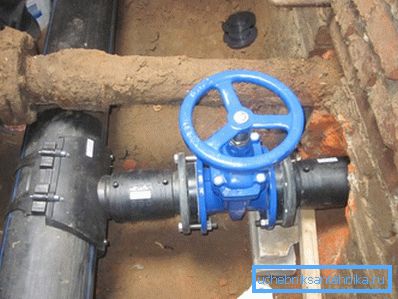

Bei der Gestaltung der Wasserversorgung sollten an den folgenden Stellen Absperrventile vorhanden sein:

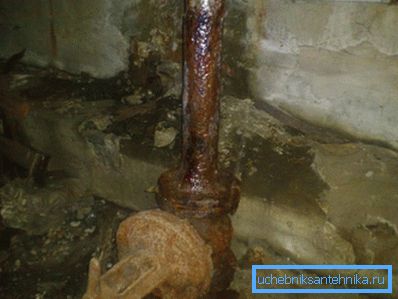

• An den Eingängen.

• Auf Abschnitten des Ringnetzes (für die unabhängige Trennung während der Reparatur).
• Bei Feuer steht die Anzahl der Hydranten mindestens fünf.
• Auf den Steigleitungen der Hauswasserversorgung in Häusern über drei Etagen.
• Bei allen Zweigen mit fünf oder mehr Wasserzufuhrstellen.
• In den Zweigstellen der Hauptwasserversorgungssysteme.
• An den Wasserhähnen in der Wohnung, im Hotelzimmer, auf dem Liner zu den Wasserhähnen, WC-Becken, Warmwasserbereiter, Gruppenwaschbecken und Duschen.
• Bevor Sie Wasserhähne gießen.

Captain Evidence schlägt vor: In letzterem Fall wird das Ventil in einem beheizten Raum im Gebäude platziert.

Praktische Empfehlungen

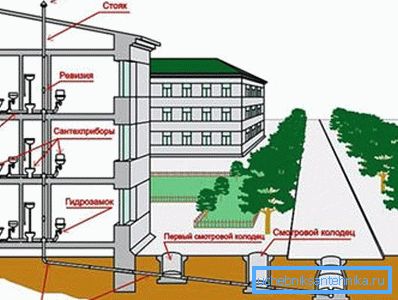

Gehen wir zu einer praktischeren Ebene über. Wie ist die Gestaltung von Wassernetzen beim Bau von Privathäusern mit eigenen Händen?

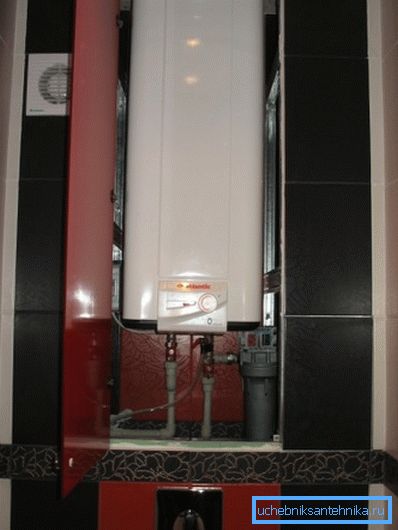

Das typischste Kommunikationsschema eines Privathauses beinhaltet einen einzigen Eingang - für kaltes Wasser. Das Warmwasser ist mit einem Boiler oder einer Warmwassersäule ausgestattet. Zur Entsorgung von Abwasser werden autonome Behandlungsanlagen eingesetzt.

Berechnen Sie, wann Gebäude benötigt wird:

1. Peak Wasserverbrauch.
2. Der entsprechende Durchmesser der Rohrleitung.
3. Der Druckabfall in dieser Rohrleitung. Am Ende der Installation sollte der Kopf drei oder besser fünf Meter nicht unterschreiten.
4. Abmessungen von Klärgrube und Filtersumpf.

Wasserstrom

Es ist am einfachsten aus der Tabelle unten zu entnehmen.

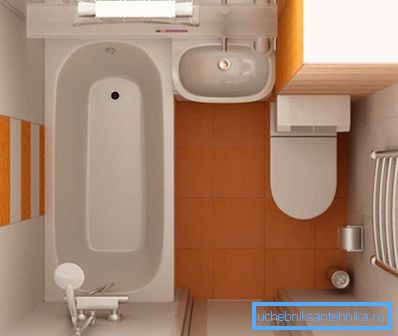

Bei der angeblichen gleichzeitigen Verwendung mehrerer Geräte (zum Beispiel Duschkabine und Küchenspüle) summieren sich die Kosten.

Durchmesser

In der einfachsten Version wird es auch gemäß der Tabelle für den geschätzten Spitzenstrom ausgewählt.

Im obigen Fall beträgt die maximale Durchflussrate bei Verwendung einer Duschkabine und eines Spülbeckens mit einem Mischer 0,12 + 0,12 = 0,24 Liter pro Sekunde, was einem Rohr der Größe DN15 entspricht.

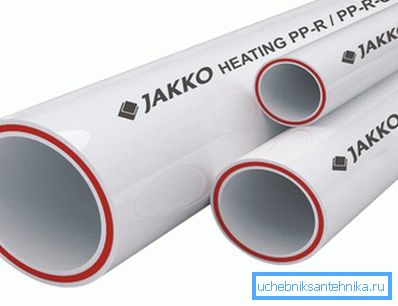

Bitte beachten Sie: Kunststoffrohre haben einen Außendurchmesser, der in der Regel etwa eine Stufe größer ist als der Innendurchmesser. So hat ein Polypropylenrohr mit einer Größe von 50 mm einen Innendurchmesser von etwa 40 mm.

Kopfdruck

Der Druckabfall in der Rohrleitung wird mit der Formel H = iL (1 + K) berechnet.

Was bedeuten die Namen der Variablen darin?

• H - der Unterschied zwischen den Köpfen am Anfang und Ende des Rohrs.
• I - hydraulische Steigung des Rohrleitungsabschnitts.
• L ist seine Länge in Metern.
• K - Koeffizient, bestimmt durch die Art der Wasserversorgung. Für häusliches Trinkwasser beträgt es 0,3.

Wo bekomme ich den Wert der hydraulischen Steigung? Aus den sogenannten Shevelev-Tabellen mit 1000i-Werten (hydraulische Steigung bei einer Rohrlänge von 1000 Metern) für verschiedene Rohrwerkstoffe, deren Größen und Flussraten. Sie sind in jeder technischen Bibliothek oder im Internet leicht zu finden.

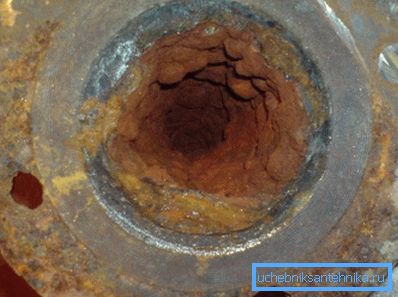

Hinweis: Der hydraulische Widerstand des Rohres hängt von der Rauheit seiner Wände ab, die für verschiedene Materialien unterschiedlich ist. Im Falle von Stahl ändert sich diese zudem mit dem Alter der Pipeline, da sie mit Kalkablagerungen und Rost überwachsen ist. Außerdem ist der Widerstand direkt proportional zur Durchflussmenge und zurück zum Rohrdurchmesser.

Mit Durchmesser ist alles klar; und wie soll die Fließgeschwindigkeit sein? Der maximal zulässige Wert für die Trinkwasserversorgung beträgt 1,5 m / s; Bei höheren Geschwindigkeiten treten hydraulische Geräusche auf.

Berechnen wir den Druckabfall im neuen Stahlrohr DU15 mit einer Länge von 43 Metern bei einer Durchflussmenge von 1,2 m / s.

1. Der Wert 1000i für die angegebenen Parameter gemäß der jeweiligen Tabelle beträgt 360,5. Übrigens entspricht dies gemäß derselben Tabelle einer Flussrate von 0,2 l / s durch eine Rohrleitung. In Bezug auf den laufenden Meter ist also i = 360,5 / 1000 = 0,3605.
2. Die gesamte Formel hat die Form H = 0,3605 * 43 * (1 + 0,3) = 20,15195. Der Druck am Endgerät ist zufriedenstellend, wenn der Einlass am Einlass mindestens 26,5 Meter beträgt, was einem Druck von 2,65 kgf / cm2 entspricht.

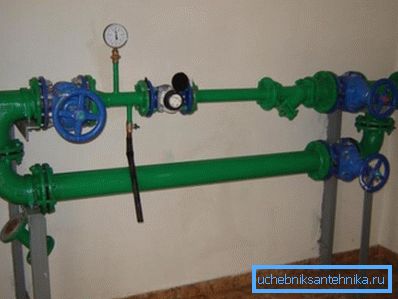

Nützlich: Ein typisches Design eines Wasserbrunnens sollte ein Rückschlagventil am Ausgang des Hauptgeräts vorsehen. Seine Anwesenheit erlaubt es nicht nur, die Wasserversorgung abzulassen, sondern auch den Druck in der Route zu messen. Wenn der von Ihnen vorgeschlagene Anschluss für das Verbindungsmaterial das Ventil DN15 nicht enthält, ist es besser, diesen Punkt vor Beginn der Arbeiten zu klären.

Abwasser

Es sollte mit einer konstanten Steigung, die durch den Rohrdurchmesser bestimmt wird, unter der Gefrierstufe des Bodens verlegt werden.

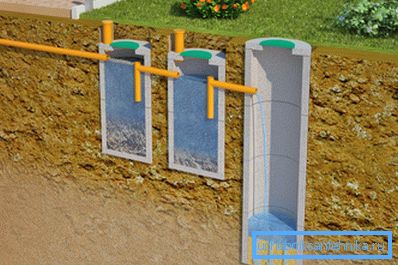

Das Volumen des primären Klärbehälters sollte mindestens einem dreitägigen Abwasservolumen entsprechen, das anhand der Wasserzählerstände oder anhand der oben angegebenen Wasserverbrauchsraten für verschiedene Haustypen berechnet wird. In einem Mehrkammersumpf beträgt das Volumen der ersten Kammer 50% des Gesamtvolumens.

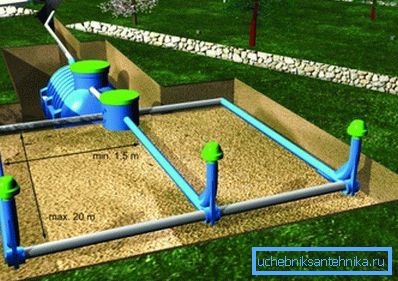

Die Abmessungen des Filterbrunnens oder der Filtrationsfelder werden in Abhängigkeit von der Bodenaufnahmekapazität berechnet.

• 90 Liter pro Quadratmeter benetzte Oberfläche pro Tag für Sand.
• 50 - für sandigen Lehm.
• 25 - für Lehm.
• 10 - für Ton.

Fazit

Wir hoffen, dass die oben genannten Anforderungen und unsere Empfehlungen dem Leser helfen, das Projekt der Abwasser- und Wasserversorgung für Ihr Eigenheim zu erstellen. Weitere Materialien finden Sie im Video in diesem Artikel. Erfolge!
