Was wird benötigt, um pe unterirdisch zu installieren
Bei Rohrleitungen oder Gasleitungen ist es am bequemsten, einen Kugelhahn für eine unterirdische Installation aus Kunststoff einzubetten. Diese Konstruktion kann eine ausreichend lange Betriebsdauer bieten und ohne Probleme mit der Wartung.
Es gibt viele Optionen für Materialien für solche Ventile, aber Kunststoff ist am bequemsten, da er vor Feuchtigkeit und Korrosion überhaupt keine Angst hat. In diesem Artikel erklären wir, wie man es installiert und zeigt das thematische Video.
PE-Krane
Beschreibung
- Polyethylenrohre sind viel billiger als Metall, so dass die meisten Siedlungen und verschiedenen Industrieanlagen nicht auf Kommunikationswege aus diesem Material verzichten. Darüber hinaus ist der Preis für einen PE-Kran viel geringer als der für ein Analog aus Stahl, die Lebensdauer ist jedoch erheblich länger, was auch eine wichtige Rolle bei der Materialauswahl für Rohrleitungen spielt.
- Die weit verbreitete Verwendung dieses Mechanismus beruht auch auf seinem recht breiten Durchmesserbereich. - Es kann an Rohren mit einem Querschnitt von 20 bis 315 mm montiert werden und kann bei Temperaturen von -20 ° C bis +40 ° C arbeiten. Dies ist für jede Region der Russischen Föderation mit unterirdischer Installation zulässig.
- Außerdem kann der Kugelhahn für den Untertageeinbau montiert werden, ohne diesen speziellen Brunnen gut auszustatten - Für seine Einstellung reicht es aus, den Kontrollmechanismus herauszuholen, und der Knoten selbst kann mit Erde bedeckt sein. Der Abstand des Rohres zum Boden kann 1.650 mm bis 2.750 mm betragen.
- Der Stab des Teleskops ist durch ein quadratisches Hohlprofil verlängert, an dessen Ende eine Sechskanthülse angeschweißt ist., der auf der Achse des Krans montiert ist und sich mit einer quadratischen / sechseckigen Metallstange dreht.
- Ein unterirdischer Kugelkran wird aus polymeren Materialien hergestellt (Die Konstruktion ist für das Stumpfschweißen oder für Rohrverbindungen gedacht). Auslässe an diesem Mechanismus bestehen aus PE 100 SDR11 - dies reicht völlig aus für Gasleitungen mit einem Druck von 10 bar und für Wasserleitungen mit einem Druck von 18 bar.

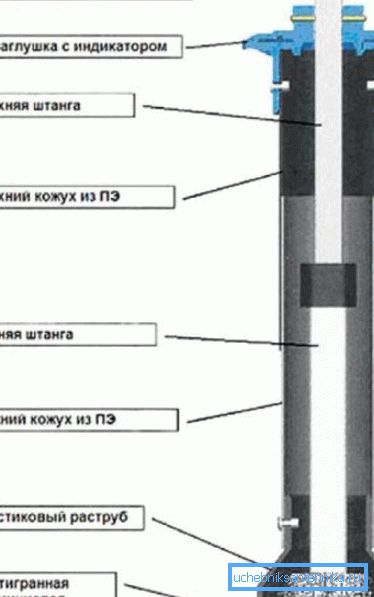

Hinweis An der Verlängerungsschnur von zwei dünnwandigen Rohren ist eine Schutzhülle aus Polyethylen angebracht. Sie können sich frei ineinander bewegen.
Spezifikationen einiger Kräne
| Ansicht Anwendung | Für Gas 10 bar, für Wasser 16 bar |
| SDR | SDR11 |
| Material | PE80 / PE100, PE2406 / PE3408 |
| Öffnen / Schließen | ? drehen |
| Temperatur | Von -29 bis 600 ° |
| Art der Passage | Volle Bohrung |
| Hilfsstabtyp | Teleskopverlängerung |
| Typ löschen | Ohne Spülung 1 Spülung, 2 Spülung |
| Körperschweißen und Steckdose | Elektrisch oder kupplung |
| Teststandards | EN 1555, ANSI / ASTM B16. 40 |
SDR11-Tabelle

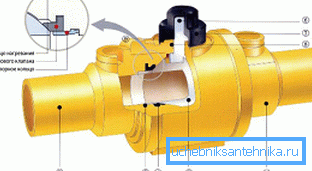

| Nein | Vorname | Woraus besteht |
| 1 | Gehäuse | Polyethylen (PE) |
| 2 | Trompete | Polyethylen (PE) |
| 3 | Ball | Polypropylen (PP) |
| 4 | Platz für den Ball | NBR (Gummi) |
| 5 | Stützring | Polypropylen (PP) |
| 6 | Lager | Acetal |
| 7 | Anschluss | Polypropylen (PP) |
| 8 | Lagerring | NBR (Gummi) |
| 9 | Adapterring | NBR (Gummi) |
PE-Kugelhähne
| Durchmesser (mm) | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 |
| Masse (kg) | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 |
Abmessungen. Standard
| Durchmesser (mm) | Ansicht |
| 63 | Ohne Ausrüstung |
| 90 | |
| 110 | |
| 125 | |
| 140 | |
| 160 | |
| 180 | |
| 200 | Mit Gang |
| 225 | |
| 250 | |
| 280 | |
| 315 (Vollpass) | |
| 355 | |
| 400 |
PE-Ventil ohne Spülung
| Durchmesser (mm) | Ansicht |
| 63 | Ohne Ausrüstung |
| 90 | |
| 110 | |
| 125 | |
| 140 | |
| 160 | |
| 180 | |
| 200 | Mit Gang |
| 225 | |
| 250 | |
| 280 | |
| 315 (Vollpass) | |
| 355 | |
| 400 |
Mit einer Bereinigung
| Durchmesser (mm) | Ansicht |
| 63 | Ohne Ausrüstung |
| 90 | |
| 110 | |
| 125 | |
| 140 | |
| 160 | |
| 180 | |
| 200 | Mit Gang |
| 225 | |
| 250 | |
| 280 | |
| 315 (Vollpass) | |
| 355 | |
| 400 |
Mit zwei Blowdowns
Die Nuancen der Bearbeitung
Hinweis In der Russischen Föderation hat ein unterirdischer Kran für Wasser oder Gas keine ausreichend breite Anwendung. Trotzdem zeigen viele Bauorganisationen ein gesundes Interesse an solchen Bauelementen.
Diese Ventile in Boden- oder Untertageversion (mit Brunnen) können in Gasanlagen eingesetzt werden. Gleichzeitig empfiehlt der Unterricht nicht die Verwendung von Brunnen im Verlauf des Kurses.
Die Regeln für das Arbeiten in diesen Tanks und die Empfehlungen für das Öffnen des Ventils verkomplizieren die Betätigung solcher Ventile erheblich.
OAO Gazprom hat bestimmte technische Standards entwickelt, bei denen der Einbau von Ventilen aus Polyethylen (deren Preis nicht berücksichtigt wird) vorzugsweise ohne Bohrungen erfolgt.
Die Installation wird nur in Fällen empfohlen, in denen die Rohrleitung in einer großen Tiefe installiert ist, die die Verwendung eines Teleskopaktuators nicht zulässt.
Es gibt ein Standard-STO-GAZPROM 2-2.1-093-2006, das (illustrierte) Lösungen für den Entwurf, den Bau und die Rekonstruktion von Polyethylen-Pipelines für Gasleitungen demonstriert.
Es beschreibt eine Vielzahl von Optionen für die Installation von PE-Kugelkranen, die ausgeführt werden können:

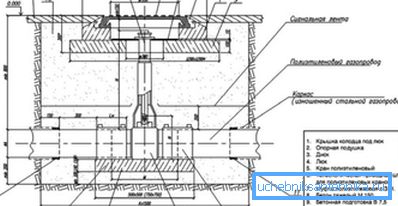

- Direkt auf der Fahrbahn (mitten auf der Fahrbahn);
- Direkt auf der Fahrbahn (in der Mitte der Straße) und auf Fußgängerwegen sowie in der Parkanlage;

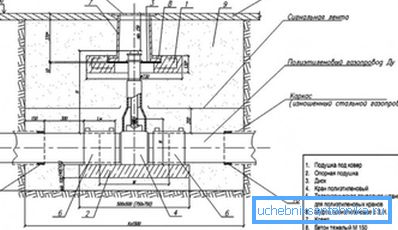

- Unter dem Teppich (Rasen) in der Parkanlage oder im Waldgürtel.
Fazit
Die Installation von PE-Armaturen mit eigenen Händen für Hausinstallationen ist derzeit etwas schwierig, da hierfür keine spezielle Ausrüstung vorhanden ist, die über ein Netzwerk von Baumärkten geliefert wird.
Wenn wir über Kunststoffe sprechen, dann wird für die Privatwirtschaft Polypropylen der Vorzug gegeben, und derzeit erfüllt dieses Material die Bedürfnisse der Bewohner der Privatwirtschaft voll.
