Was ist ein dreiwegekran - merkmale des betriebs und die
Das T-förmige Dreiwegeventil kann in einer Vielzahl von Kommunikationssystemen gefunden werden, aber das Design hat die größte Verbreitung in Heizungssystemen erfahren. Dies liegt daran, dass sich das Kühlmittel beim Durchfahren von Rohren abkühlt und verschiedene Räume unterschiedlich beheizt werden.
Durch die Anwesenheit der Mischeinheit wird die Temperatur auf einem bestimmten Niveau gehalten.
Arten von Designs
Alle Produkte dieser Gruppe können je nach ihren Eigenschaften in mehrere Typen unterteilt werden:
| Absperrstrukturen | Ihr Hauptmerkmal ist, dass der Verriegelungsmechanismus nur einen bestimmten Ausgang überlappen soll, d. H., Die Aufgabe des Designs besteht darin, den Kanal von der einen oder anderen Düse zu stoppen. Es wird nicht empfohlen, diese Option zur Einstellung zu verwenden, da die Struktur einem erhöhten Verschleiß unterliegt und sehr schnell ausfällt. |
| Steuergeräte | Diese Option ist speziell dafür ausgelegt, die Intensität der Strömungen von zwei Düsen zu regulieren und das gemischte Kühlmittel dem System zuzuführen. Die Konfiguration der Geräte kann sehr unterschiedlich sein. Dies hängt von den Betriebsmerkmalen und den Eigenschaften des Systems ab. |
| Große Konstruktionen | Wenn die Düsen, die in das Dreiwegeventil eintreten, 100 mm oder mehr betragen, ist dies eher ein Ventil, da es eine völlig andere Version des Verriegelungsmechanismus implementiert. Meist werden solche Einheiten aus Gusseisen hergestellt, daher ist ihr Gewicht erheblich |
| Automatische Änderungen | Ein Dreiwegeventil mit einem Thermokopf oder Servo wird Dreiwegeventil genannt. Damit kann die Temperatur des Kühlmittels in Übereinstimmung mit den zuvor eingegebenen Einstellungen in einer autonomen Reihenfolge geregelt werden. Dies verbessert die Benutzerfreundlichkeit erheblich. |
Tipp! Es ist am besten, Produkte zu kaufen, die eine Skaleneinstellung am Ventilkopf haben. Dies vereinfacht die Einstellung erheblich und ermöglicht es Ihnen, bestimmte Werte zu speichern, um keine Zeit für die Ermittlung der optimalen Position des Krans zu verschwenden.
Merkmale der betrachteten Systeme
Um die beste Option zu finden, muss klar sein, wie das System funktioniert und wie der betrachtete Mechanismus angeordnet ist. Es ist auch wichtig, die optimale Modifikation für bestimmte Bedingungen zu wählen, und wir werden nachfolgend auf alle diese Nuancen eingehen.

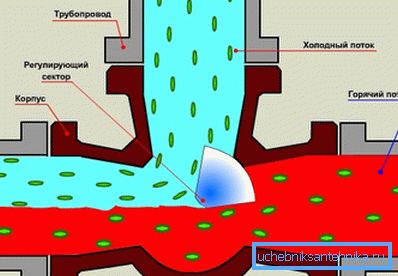

Funktionsweise des Krans

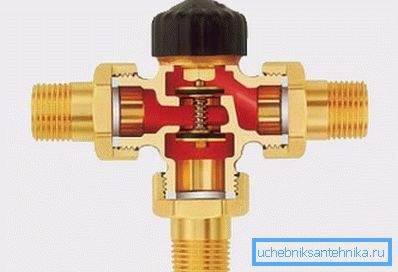

Bei der Verriegelungsmodifikation ist alles ganz einfach und klar:
- Das Trennventil in der offenen Position lässt die gesamte Flüssigkeit von der Haupt- und der Rückwärtsleitung ab, wodurch eine bestimmte Durchschnittstemperatur des Kühlmittels bereitgestellt wird.
- Wenn das Ventil geschlossen ist, wird einfach kein Rücklauf zugeführt und die maximale Temperaturflüssigkeit strömt in das System, diese Option wird normalerweise in der kalten Jahreszeit verwendet. Wie viele Positionen hat ein Dreiwegeventil dieser Modifikation? Nur zwei - offen und geschlossen, der Versuch, den Fluss mit ihm zu regulieren, ist verboten.
Regulierte Systeme arbeiten nach einem anderen Prinzip und sollten daher separat betrachtet werden.
Es ist erwähnenswert, dass diese Option stärker nachgefragt wird. Dies ist auf eine Reihe von Vorteilen zurückzuführen, die wir in Betracht ziehen werden:
- Möglichkeit der sehr genauen Einstellung der Proportionen der Feeds. Dies hilft, die Temperatur im Raum mit einer Genauigkeit von 2-3 Grad einzustellen, wodurch Sie immer ein optimales Mikroklima im Haus aufrechterhalten können. Nicht ohne Grund ist diese Option bei den Kunden am gefragtesten und seit vielen Jahren führend beim Gesamtabsatz solcher Produkte.
- Es gibt eine Vielzahl von Größen, die in jedes System passen. Ein Drei-Wege-Kran mit 2-2-1 Zoll ist eine ausgezeichnete Option für ein zweistöckiges Gebäude, und ein Drei-Wege-Kran (DU15 Zoll) eignet sich für kleine Wohnungen oder sogar für Einzelräume. Normalerweise schreibt das Projekt die erforderlichen Merkmale vor, aber wenn dies nicht der Fall ist, ist es ratsam, einen qualifizierten Fachmann zu konsultieren.
- Diese Option hat keine bestimmte Anzahl von Positionen, der Regelknoten bewegt sich so weit wie nötig.. Es ist jedoch wichtig, sich an einen sehr wichtigen Faktor zu erinnern: Der einstellbare Mechanismus kann als Absperrvorrichtung verwendet werden, es reicht aus, das Ventil bis zum Ende abzusperren und einer der Durchflüsse wird vollständig unterbrochen.
Es ist eine weitere Option in Betracht zu ziehen - ein Dreiwegeventil 14m1, der Hauptunterschied besteht darin, dass einer der Auslässe ursprünglich für die Installation eines Druckmessers vorgesehen war. Zu diesem Zweck wird auf einer der Seiten eine spezielle Plattform hergestellt, auf der das Messgerät befestigt ist. Die Konfiguration kann sehr unterschiedlich sein.
Der Vorteil eines Dreiwegeventils für ein Druckmessgerät besteht darin, dass Messungen möglicherweise nicht kontinuierlich durchgeführt werden, sondern nur, wenn dies erforderlich ist. Dadurch können Sie die Lebensdauer des Geräts erheblich verlängern, da die Auswirkungen auf das Gerät nicht konstant sind, sondern nur periodisch.

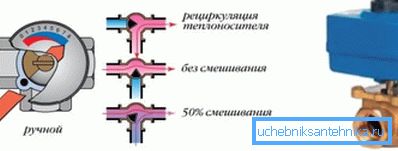

Funktionsmerkmale des Geräts

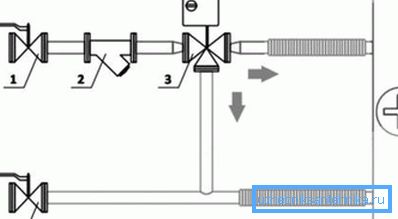

Betrachten Sie, wie das Design im Heizungssystem eines Hauses oder einer Wohnung funktioniert:
- In der ersten Position sind alle Kanäle offen und die Strömungen gleichmäßig gemischt, wodurch die Kühlmitteltemperatur gesenkt werden kann. Meist wird diese Option in Fußbodenheizungssystemen eingesetzt, da der Betrieb eine wesentlich niedrigere Temperatur erfordert als bei Heizkörpern.
- In der zweiten Position ist die Rücklaufleitung vollständig blockiert und das Kühlmittel wird mit der maximalen Temperatur in das System eingespeist. Diese Option ist in der kältesten Zeit des Jahres anwendbar und bietet eine maximale Wärmeübertragung. Es wird jedoch nicht empfohlen, sie zu einem anderen Zeitpunkt zu verwenden, da zum einen der Raum sehr heiß wird und zum anderen zusätzliche Energie verbraucht wird.
- Im dritten Fall wird der Einlassstrom aus dem Kessel gesperrt und die Flüssigkeit zirkuliert in einem geschlossenen Kreislauf.. Dies ist in Fällen notwendig, in denen das Wasser zu stark erhitzt wird und selbst das Mischen des Rücklaufs keine ausreichende Temperatursenkung bieten kann.
- Mit den Zwischenoptionen können Sie die Flussrate anpassen und so Einstellungen vornehmen, um eine stabile Temperatur aufrechtzuerhalten.
Auswahlkriterien
Bei der Auswahl einer bestimmten Option müssen die folgenden Faktoren berücksichtigt werden:
- Der Durchmesser der Kommunikationen, zu denen die Verbindung hergestellt wird, beispielsweise ein Dreiwegeventil 1-2 mal 1-2 mal 1 Zoll, ist für Systeme mit kleinem Durchmesser geeignet, ist jedoch bei Konstruktionen mit großer Leistung nicht gefragt.
- Bei der Installation von Hand ist es besser, Taps zu verwenden, auf denen Sie später ein Servo installieren können. Ihr Preis ist etwas höher, aber Sie können das System bei Bedarf mit einer automatischen Abstimmeinheit ausstatten.
- Die Installations- und Bedienungsanleitung sollte in Russisch sein, damit Sie alle Nuancen des Prozesses verstehen können.
Tipp! Erkundigen Sie sich beim Verkäufer nach der Verfügbarkeit von Unterlagen, die die Qualität des Produkts und die Übereinstimmung mit den geltenden Normen bescheinigen.
Fazit
Mit Dreiwegeventilen können Sie die Temperatur des Kühlmittels einstellen und dadurch erhebliche Kosten für Heizung und Klimatisierung sparen. Das Video in diesem Artikel wird einige Fragen detaillierter offenlegen und einige wichtige Punkte deutlich machen.
