Was ist das protokollieren?

Das Wort Logging stammt aus der französischen Carottage, die wiederum aus Karotten - Karotten - stammt, die einer Logging-Sonde sehr ähnlich ist. Dieses Wort wird für die allgemeine Bezeichnung der geophysikalischen Untersuchung von Bohrlöchern verwendet, die sich in der Methode des Verfahrens unterscheiden können.

Dies wird im Folgenden beschrieben. Außerdem können Sie das thematische Video in diesem Artikel als zusätzliches Material ansehen.

Über die Protokollierung

Allgemeine Informationen

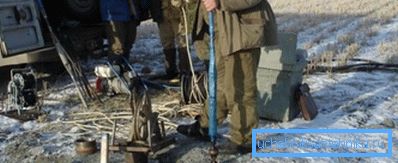

Um Protokollierungsarbeiten im Bohrloch durchzuführen, muss gemäß den Anweisungen eine geophysikalische Sonde eingeführt werden, die alle für die Studie erforderlichen Geräte enthält.. Die hier empfangenen Informationen werden in der Regel auf zwei Arten übertragen - eines der Teile wird sofort mit einem geophysikalischen Kabel an die Oberfläche übertragen - es ist auch ein elektrischer Leiter, ein Trägerelement und ein Datenübertragungskanal. Ein anderer Teil der empfangenen Informationen wird in den Speicher der Sonde selbst geschrieben und kann nur erhalten werden, nachdem diese an der Oberfläche abgerufen wurde. (Siehe auch den Artikel Wie Sie einen Brunnen mit Ihren eigenen Händen ausstatten.)

Eine Reihe technischer Gründe bestimmen den Erhalt von Informationen - sie werden zu dem Zeitpunkt gesammelt, zu dem sich die Sonde mit niedriger Geschwindigkeit von unten nach oben bewegt. Durch diese Methode kann sich das Gerät gleichmäßig bewegen, während es sich nach unten bewegt, kann es einfach im Bohrloch stecken und die daraus resultierenden Informationen werden verzerrt.

Trotzdem werden einige Parameter genau erfasst, wenn sie abgesenkt werden, aber der Radius der Forschungszone bleibt auf jeden Fall klein - von wenigen Zentimetern bis zu mehreren Metern.

In solchen Fällen, in denen sich die Sonde zu schnell bewegt und dies in der Regel während ihres Abstiegs auftritt, kann sie selbst große Anomalien in den umgebenden Schichten nicht eindeutig registrieren. Eine zu geringe Bewegungsgeschwindigkeit, die während des Anhebens auftreten kann, erhöht die Protokollierungszeit jedoch erheblich, was zu einem Preisanstieg führt.

Das Problem bei dieser Methode ist, dass der Schacht selbst niemals vollkommen flach ist und sein Durchmesser variabel ist. Daher werden mehrere Methoden zum Messen der aktuellen Tiefe verwendet.

1. Mit Hilfe des Kupplungssuchgeräts (LM) kann die Anzahl der Verbindungen und damit die Anzahl der Rohre, die in das Bohrloch abgesenkt werden, bestimmt werden. Daher können Sie durch Berechnung der Gesamtlänge die Größe der Tiefe bestimmen.
2. Auch am geophysikalischen Kabel befinden sich magnetische Markierungen, die sich alle 10 m befinden und jeder zehnte (nach 100 m) doppelt so groß ist. Die Anzahl der Tags wird von einem speziellen Zähler berechnet.

Hinweis Auf den ersten Blick sind beide Methoden nahezu perfekt, aber die Praxis zeigt, dass der Locator eine oder mehrere Markierungen überspringen kann, genau wie bei einem Messgerät magnetische Markierungen. Beim Vergleich von Daten von zwei Geräten ist das Bild jedoch genauer.

Wie oben erwähnt, beeinflussen die Messwerte der Sonde oder genauer die Bohrung selbst ihre Genauigkeit und dies:

• Die Wände von Metallschächten verfälschen daher die magnetischen Messungen. Außerdem macht das Metall, das ein hervorragender Leiter ist, die elektrische Abtastung schwierig und verhindert, dass der ringförmige Raum untersucht wird.
• Da die Bohrspülung, die ziemlich viel im Bohrloch verbleibt, Wasser enthält und dort jeweils Chlor- und Wasserstoffatome vorhanden sind, ist es schwierig, den Wasserstoffgehalt des Öls zu überprüfen.

Hinweis Je nach Methode und Art der Studie kann es erforderlich sein, die Sonde entweder näher an die Wand des Brunnens zu bringen oder in der Mitte zu platzieren. Dies ist durchaus möglich mit Hilfe von Federn, die die Installateure bei Bedarf mit ihren eigenen Händen installieren. Für die zentrale Anordnung sind vier Federn erforderlich, die das Gerät von allen Seiten gleichmäßig abstützen, während nur eine Feder ausreicht, um die Sonde gegen die Wand zu drücken.

Methoden

Nun werden wir auf einige grundlegende Arten der Bohrlochmessung achten, die in Industrie und Bauwesen verwendet werden. Zunächst ist es ein elektrischer Weg, der in Gruppen unterteilt ist. (Siehe auch den Artikel Arten von Wasseraufbereitungssystemen aus einem Brunnen.)

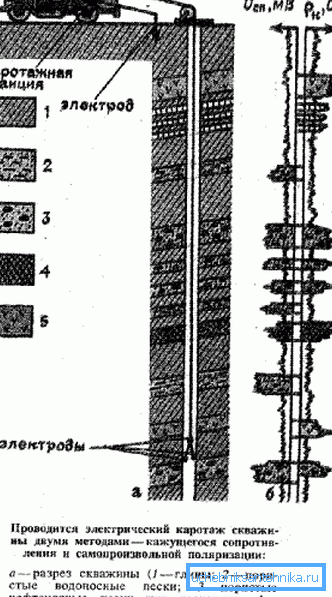

Die gebräuchlichste Methode kann die Methode von KS (Scheinwiderstand) genannt werden - dies ist ein Analogon der elektrischen Profilierung bei der elektrischen Prospektion. Micro Logging ist dem sehr ähnlich, wenn kleine Sonden fest gegen die Bohrlochwand gedrückt werden.

Das Widerstandsverfahren kann den elektrischen Widerstand des Fluids messen, das sich im Moment im Bohrloch befindet. Dies können Öl, Formationsflüssigkeiten, Bohrflüssigkeiten und Grundwasser sein.

Für die vertikale elektrische Aufklärung wird eine seitliche Protokollierung verwendet. Es gibt auch eine Seiten- und Mikroborne-Protokollierung - BK bzw. MBK.

Ich möchte auf die Methoden der Kernforschung hinweisen, deren Namen in der Regel aus drei Buchstaben bestehen. Die erste gibt die Art der Strahlung an, die in dieser Situation verwendet wird (G ist Gamma und H ist Neutron), die Zweite gibt die Art der Antwortstrahlung an, daher bleibt der Buchstabe erhalten und der Dritte klassifiziert den Umfang (A - Analyse, K - Protokollierung, M - allgemeine Methode, Über - testen). In Fällen, in denen ein vierter Buchstabe vorliegt, weist dieser bereits auf eine Änderung hin. (Siehe auch den Artikel Bohrlochadapter: Auswahl und Installation.)

Fazit

Jede Videoaufzeichnung von Bohrlöchern ist in zwei Bereiche unterteilt - oberirdisch und unterirdisch. Beide Studien ergänzen sich immer, aber die Hauptmethoden - elektrische und nukleare - sind immer noch dabei. Auf diese Weise können Sie nicht nur die Tiefe des Tanks bis zu einem Zentimeter einstellen, sondern auch die Art der Änderung.
