Warum brauchen wir eine bodenplatte?

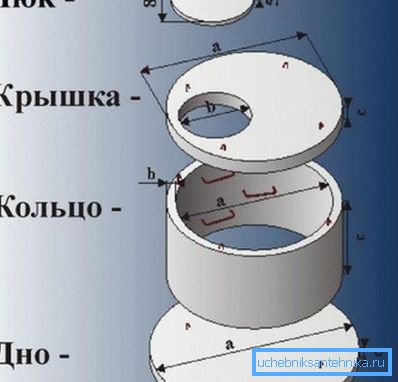

Obwohl die Installation des Bohrlochs technisch sehr einfach ist, ist es immer noch ein sehr zeitaufwendiger Prozess, der große physische Kosten erfordert. In diesem Zusammenhang wird zur Verlängerung der Lebensdauer eine Bodenplatte auf dem Schacht verwendet, obwohl einige aus irgendeinem Grund einfach als Deckel bezeichnet werden.

Dies gilt sowohl für die Wasserversorgungseinrichtungen als auch für die Kanal- und Gaskommunikation, bei der Betonringe zur Verstärkung des Schachtes verwendet werden. Dies wird im Folgenden beschrieben. Sie können sich auch das thematische Video in diesem Artikel ansehen.

Überlappungen

Hinweis Ein Kanalschacht oder ein ähnliches Design von Betonplatten ist nicht für die vollständige Blockierung und die Möglichkeit der Installation einer Metall (Beton) Luke geeignet. In der Regel werden die Abmessungen einer Überlappungsplatte unter dem Ring gewählt, aber manchmal kann eine solche Platte quadratisch sein - dann sehen wir auf der Oberfläche nur eine Betonunterlage mit einer Luke.

Abmessungen

* Hinweis. Der Ofen ist überdimensioniert.

Allgemeine Regeln

• Wie bereits zuvor erwähnt, ist es wünschenswert, die Abmessungen der Platte des Brunnens streng nach der Größe der Ringe zu wählen - in solchen Fällen ist nicht nur die Ästhetik, sondern auch die Produktionssicherheit gewährleistet. In den Fällen, in denen die Mine mit Ziegeln ausgelegt ist, erhält man einen quadratischen Querschnitt, weshalb diese Abdeckungen viereckig sind.
• Stahlbetonüberlappung des Brunnens wird auf dem letzten (oberen) Ring installiert. Falls das Mauerwerk jedoch fertiggestellt wurde, wird es auf der Ziellinie dieser Verlegung installiert.
• Um die Festigkeit zu erhöhen, erfordert die Anweisung, dass ein Sand-Zement-Mörtel zwischen der Platte und dem Ring (Mauerwerk) zur Befestigung aufgebracht wird. Nach der Installation wird eine Metallklappe in das Loch eingebaut, die aus einem Tragring und einem Schachtdeckel besteht, so dass der Einlass über den Boden angehoben werden kann, wodurch das Abfließen von Schmutzwasser verhindert wird.
• Beim Einbau von Brunnen werden Autokräne verwendet, da die Masse der Ringe und der Fußboden selbst groß genug sind, um manuell installiert zu werden.
• Die Überlappung selbst besteht nach GOST 8020-90 aus schwerem Beton, wobei die Klasse der Druckfestigkeit nicht unter B22,5 (M300) liegen darf, und bei der wasserdichten W W A-I wird die Bewehrung der Klasse A-III für den Metallrahmen verwendet Bp-I. Die Marke der Frostbeständigkeit (die Anzahl der Einfrier-Auftau-Zyklen) darf nicht niedriger als F-100 sein, dh nicht weniger als 100 dieser Zyklen.

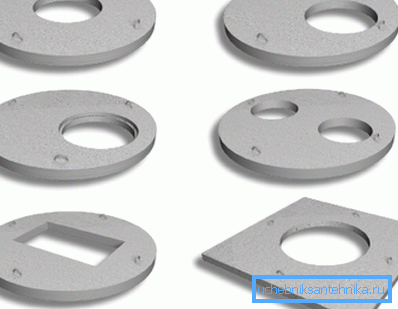

• Je nach Durchmesser des Rings wird auch die Größe der Platte gewählt und Sie sehen sie auf der obigen Tabelle, außerdem kann diese Größe nicht nur dem Durchmesser, sondern auch der Diagonale des Quadrats entsprechen. Das Loch für eine Luke aus Metall oder Stahlbeton kann entweder in der Mitte oder näher an der Kante liegen.
• Eine solche Konstruktion hat praktisch (gemäß den natürlichen atmosphärischen Bedingungen) keine Angst vor Temperaturabfällen (auch wenn sie ziemlich scharf sind) Feuchtigkeit und Feuchtigkeit.. Sie sind in der Lage, großen mechanischen Belastungen von durchfahrenden Fahrzeugen standzuhalten, während sie ihren ursprünglichen Zustand und ihre ursprüngliche Form beibehalten. Die Verwendung bei der Herstellung von schwerem Beton macht sie sehr massiv (manchmal um oder über 2 Tonnen), wodurch sie nicht unter Druck von den Rädern von Straßenfahrzeugen springen können.

Standardinstallation

Hinweis Der Schachtdeckel aus Metall (Beton) sollte ausschließlich auf dem Tragring montiert werden. Es ist strengstens verboten, es auf dem Ofen zu installieren!

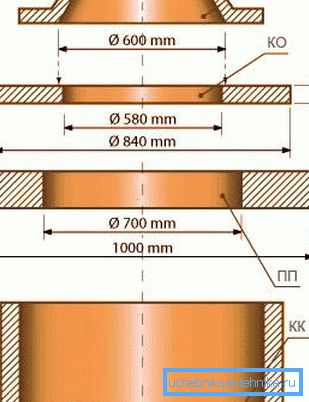

Gemäß GOST 8020-90 3.900.1-14, Ausgabe 1. Stahlbetonprodukte für Rundbrunnen der Wasserversorgung und Abwasserinstallation von Luken werden mit bestimmten Eigenschaften hergestellt. Diese Regeln sind seit den Tagen der Sowjetunion in Kraft und ihre Verletzung kann zu Verkehrsunfällen und sogar zum Tod von Menschenleben führen.

Der Hauptzweck des Stützrings (KO) besteht darin, die Struktur während der Umverteilung der spezifischen Last zu schützen. Aufgrund von KO wird eine solche Last mindestens zehnmal geschwächt, wodurch ein freier Durchgang von Kraftfahrzeugen und sogar von Kettenfahrzeugen gewährleistet wird.

Es ist strengstens untersagt, selbstgebaute KOs zu verwenden, aber nur zertifiziert, das heißt, werkseitig hergestellt. Sie können auch kein Mauerwerk oder verschiedene Zementgießvorrichtungen verwenden.

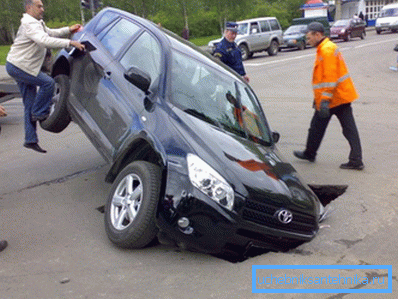

Unglücklicherweise vernachlässigen wir manchmal Hilfsprogramme, oder besser gesagt ihre Konstruktionsteams, solche Normen, was zu solchen Konsequenzen führt, wie Sie auf dem Foto oben sehen.

Unter dem Einfluss von Feuchtigkeit und der Last von vorbeifahrenden Fahrzeugen beginnt der improvisierte KO zu kollabieren, woraufhin die Brunnenluke unterhalb der Straßenoberfläche durchhängt. Dies führt dazu, dass die Last ungleichmäßig verteilt wird und nicht nur die Luke, sondern auch die Betonplatte selbst platzen kann.

Fazit

Überlappungen für Brunnen sind ebenso wie Luken mit Stützringringen ein obligatorischer Bestandteil während des Betriebs, und zwar nicht nur auf den Straßen, sondern auch an den Eingängen zu Häusern, Bürgersteigen usw. Diese Vorsichtsmaßnahme ist völlig gerechtfertigt, da damit die Zufallsgefahr beseitigt wird - fallen Sie einfach durch, ohne das Loch zu bemerken.
