Unterschiedliche duschabläufe und deren installation

Es ist ganz natürlich, dass der Boden ohne Tablett in einer Dusche oder in einem Raum sehr praktisch ist, da viel mehr Platz vorhanden ist. In solchen Fällen ist jedoch ein Abfluss erforderlich, was natürlich die Frage aufwirft, welche Duschleiter besser ist und wie installiere es.

Die Sache ist, dass es ziemlich viele solcher Geräte gibt, sie haben eine andere Konfiguration, daher kann sich die Installationsmethode sogar unterscheiden, obwohl ihr Prinzip immer noch das gleiche ist. Lassen Sie uns gemeinsam versuchen, all diese Probleme zu verstehen, und für ein umfassendes Verständnis des Themas sehen wir in diesem Artikel ein Video.

Dusche Gangway

Was sie sind

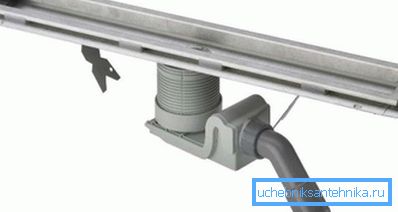

• Das am häufigsten verwendete Ventil für solche Geräte ist vielleicht Wasser, das im Knie des unteren Teils des Geräts gesammelt wird (das Knie wird unterhalb des Abflussniveaus erhalten, daher wird ständig Abwasser angesammelt). Technisch gesehen ist dies eine ideale Lösung - die Flüssigkeit selbst dient als Pfropfen, wenn Luftströme (Gerüche) aus dem Abwassersystem durch die Abflussvorrichtung in den Raum gelangen.

Es gibt jedoch einen gravierenden Nachteil: Wenn ein solches Knie nicht systematisch mit Süßwasser gespült wird, beginnt es dort zu stagnieren und verursacht daher schlechte Gerüche - der Bumerang-Effekt funktioniert.

• Neben den Gerüchen fördert stehendes Wasser die Vermehrung von Bakterien. Dies ist ein schwerwiegenderes Problem. Daher weist die Anweisung darauf hin, dass diese Räume regelmäßig mit Desinfektionsmitteln behandelt werden sollten. Der Hauptvorteil einer solchen Vorrichtung kann als niedrigste Kosten bezeichnet werden, obwohl bei gravierenden Problemen, wie Qualität oder Preisgünstigkeit, kaum ein Vorteil genannt werden kann.

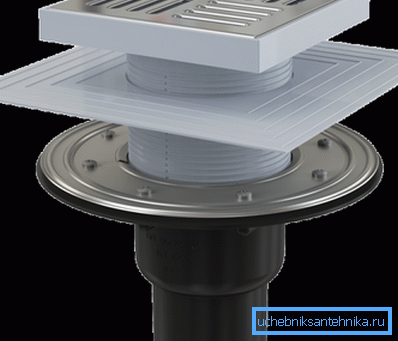

• In solchen Fällen, in denen ein trockener Bodenablauf im Boden verwendet wird, stagniert das Wasser in keinem Knie, sondern gelangt direkt durch die Abwasserleitung zum Ziel.. Der Verschluss ist in diesem Fall eine leichte Kugel am Einlass unter dem Rost, die schwimmt, wenn Wasser ankommt, der Durchgang wird freigegeben und die Flüssigkeit fließt vollständig ab, woraufhin die Kugel an ihren Platz zurückkehrt.
• Dank dieser Vorrichtung werden zwei Probleme auf einmal gelöst - erstens gelangt der Geruch nicht aus dem Abwassersystem in den Raum und zweitens sammelt sich dort keine Feuchtigkeit - die Flüssigkeit, die unter dem Rost verbleibt, verdunstet ebenso schnell wie von der Keramikfliese des Bodens.

• Wie Sie wissen, ist für Abwasserrohre eine gewisse Neigung erforderlich, und der Austrittspunkt befindet sich immer am höchsten Punkt. Um einer solchen Position standzuhalten, ist ein gewisser Raum unter dem Boden erforderlich. Manchmal reicht dieser Raum jedoch nicht aus, dh es besteht keine Möglichkeit, das Rohr am Abfluss auf die gewünschte Tiefe abzusenken, da dieses nicht die gewünschte Neigung aufweist oder ganz verschwindet.

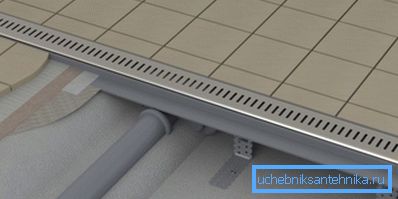

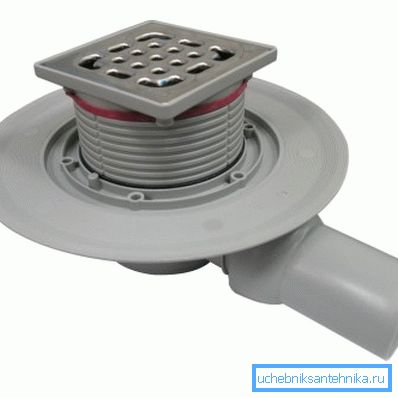

• In solchen Fällen werden wie in der Abbildung oben abgewinkelte Armaturen verwendet, es muss jedoch nicht unbedingt ein rundes oder quadratisches Gitter sein. Dies kann auch eine Duschgang durch den ganzen Raum sein.

Hinweis Wie Sie sehen, verwöhnt das echte Gerät nicht mit Sorten nach dem Pflaumenprinzip - es gibt nur zwei davon - mit einem trockenen und einem Wassertor. Darüber hinaus unterscheiden sie sich im Montageprinzip - unten und seitlich. Je nach Konfiguration und Größe kann das Raster jedoch in viele Kategorien unterteilt werden, es hängt jedoch bereits von Ihrem Geschmack ab.

Abwasserrohr

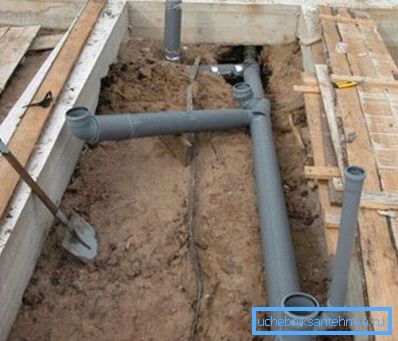

Wenn Sie vorhaben, eine Duschleiter mit Ihren eigenen Händen zu installieren, sollten Sie sich zuerst überlegen, ein Abwasserrohr zu verlegen und es an das allgemeine System anzuschließen oder es in einen Klärgrube zu leeren (je nach Gebäudeplan). Natürlich ist es am besten, wenn dieses Thema bereits während der Planung durchdacht und während des Baus eines Gebäudes verkörpert wird. Dies ist jedoch leider nicht immer der Fall. Sie können sich jedoch nicht den physikalischen Gesetzen entziehen und müssen bestimmte Regeln und Vorschriften einhalten.

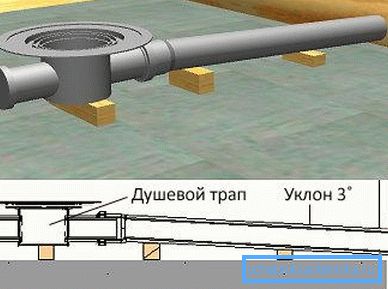

Tabelle der optimalen Steigung und des Durchmessers von Abwasserleitungen

Achten Sie auf die Tabelle oben und Sie werden feststellen, dass Sie in diesem Fall ein Rohr mit einem Durchmesser von 50 mm (normalerweise aus Kunststoff) benötigen, das idealerweise mit einem Gefälle von 1,8 bis 2,0 cm pro laufendem Meter verlaufen sollte.

Natürlich ist es sehr schwierig, einer solchen Genauigkeit zu widerstehen, vor allem, wenn Sie eine Dichtung über große Entfernungen ausführen müssen. Daher können Sie einen Durchschnittswert zwischen 1 cm und 2,5 cm pro Meter verwenden.

Hinweis Vergessen Sie bei der Berechnung der Neigung des Rohrs unter dem Boden nicht, dass die Leiter für die Dusche beim Tauchen auch einen bestimmten Platz in der Tiefe einnimmt. Daher wäre es sehr gut, wenn Sie sie bereits installiert hätten, damit Sie das Eintauchen genau berechnen können .

In diesem Fall müssen Sie sich auf zwei Indikatoren verlassen. Hierbei handelt es sich um die Höhe des Estrichs und die Dicke der Keramikfliese zusammen mit Klebstoff. Wenn die Höhe des Estrichs leicht zu bestimmen ist, sind die Fliesen möglicherweise noch nicht verfügbar. Daher können Sie mit dem 15-mm-Wert beginnen.

Montage der Leiter in der Dusche

Nun können wir die Installation der Duschleiter quasi mit eigenen Händen beginnen und uns vorstellen, dass wir das für uns interessante Modell bereits ausgewählt haben und ein Gerät mit Bodenablauf (es ist keine obere Konfiguration (Gittertyp)) mit einer Höhe von 136 mm sein von der Oberseite des Rostes bis zum Ende der Düse. Denken Sie an diese Größe (136 mm) - wir kommen darauf zurück.

Mit solchen Parametern müssen wir das Schicksal erreichen, dass es sich 2-3 mm unter der oberen Ebene der Keramikfliese befinden sollte, d. H.

Aber das ist noch nicht alles - der Boden im Duschraum ist auch in Form einer Schüssel ausgeführt, dh er muss zum Abflussloch hin ein kleines Gefälle haben und die Fliesenleger oder Sie selbst müssen sich darum kümmern. Wir sind jedoch nur an dem Ort interessiert, an dem wir mit eigenen Händen eine Leiter für die Dusche im Boden installieren. Dies sollte der niedrigste Punkt in diesem Raum sein.

Sie sollten also an dieser Stelle von der Oberseite der Krawatte aus weitere 13 mm zählen - merken Sie sich auch diese Nummer oder machen Sie eine virtuelle Markierung an der nächstgelegenen virtuellen Wand.

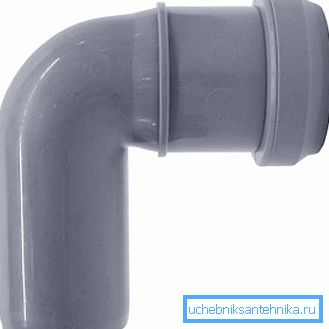

Wenn Sie die untere Verbindungsleiter verwenden, verwenden Sie höchstwahrscheinlich eine 90 ° -Plastikecke, um zum Abwasserrohr zu gelangen, das Sie auf dem oberen Foto sehen. Daher müssen Sie die Höhe dieses Knies hinzufügen.

Schauen Sie sich sein Bild an - an der Steckdose, fast an der Biegung, gibt es einen Streifen - es kann als Etikett betrachtet werden - an dieser Stelle ruht der Auslass des Abflusses am Ende der Steckdose. Von dieser Markierung bis zum Beginn der Wand der konjugierten Düse sind es etwa 20 mm, und die Düse selbst hat 50 mm, was bedeutet, dass wir 70 mm vom Ende des Abflusses bis zum Boden des Abwasserrohrs haben (obwohl Sie von 20 mm abdrücken können, was an der oberen Rohrwand verbleibt). .

Denken wir nun an die virtuelle Markierung an der virtuellen Wand, die die obere Ebene des Rostes anzeigen soll - von diesem Punkt bis zum oberen Teil des Abwasserrohrs sollten wir 136 + 20 = 156 mm haben. Und wenn Sie auf der Grundlage dieser Berechnungen eine Abwasserneigung von 1,8 bis 2,0 cm pro Meter haben, sollten Sie bedenken, dass Sie die Aufgabe nahezu perfekt gelöst haben!

Es kommt vor, dass die Rohre sehr tief verborgen sind, da sie das Einfrieren des Bodens berücksichtigen (wenn das Abwasser außerhalb des Hauses aus dem Fundament austritt), dann sind solche Berechnungen viel einfacher - Sie müssen sogar Einsätze hinzufügen.

Wenn Sie jedoch eine solche Gelegenheit haben, ist es für Sie am besten, für 90 € mehr als ein Knie zu verwenden, für 45 jedoch zwei Ecken. - Sie nehmen also eine scharfe Kurve, wodurch die Durchlässigkeit des Rohrs erheblich verringert wird.

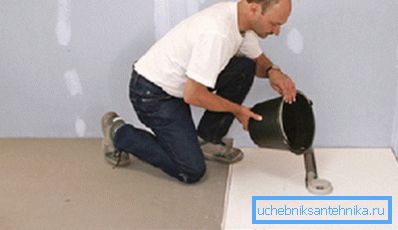

Empfehlung. Nach der Installation sollten Sie, während Sie noch nicht mit dem Verlegen begonnen haben, überprüfen, was Sie getan haben. Gießen Sie einige Eimer Wasser in die Ablauföffnung, um sicherzustellen, dass das System gut funktioniert.

Fazit

Im Großen und Ganzen ist es ziemlich einfach, eine Duschleiter mit den eigenen Händen zu installieren. Dies ist ein bisschen wie die Montage eines Kinder-Designers. Beim Anlegen von Rohren ist nur körperliche Kraft erforderlich. Hier ist die Hauptsache, der Steigung und der Höhe der oberen Ebene des Rosts standzuhalten, so dass niemals Wasser auf dem Boden verbleibt.
