Typen von kranboxen - das design verstehen und die vorteile

Die Kurbelwelle kann als Hauptelement eines Krans angesehen werden. Diese einfache Konstruktion ist dafür verantwortlich, dass beim Drehen des Ventils die Wasserversorgung blockiert wird. Bei der Auswahl eines bestimmten Modells müssen nicht nur die geometrischen Abmessungen, sondern auch die Betriebsbedingungen dieses Geräts berücksichtigt werden. Anhand des vorgeschlagenen Materials können Sie verstehen, was ein Kran ist, seine Struktur und sein Arbeitsprinzip sowie eine Auswahlhilfe.

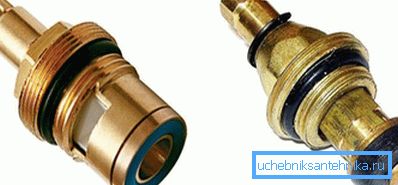

Arten von Wasserhahnbusch

Bezüglich der Klassifizierung kann je nach Design unterschieden werden:

• Bei Geräten mit einer Schneckenverbindung wird die Stange während des Betriebs einfach ausgefahren und schließt den Durchgang, durch den Wasser eingedrungen ist. Wurmkran ist ein Klassiker, die meisten alten Geräte gehören zu dieser Kategorie.

Beachten Sie! Um zu verstehen, dass diese Art von Achslagergehäuse im Wasserhahn verwendet wird, kann bestimmt werden, wie viele Umdrehungen Sie vor dem Überschneiden des Wassers ausführen müssen. Bei Wurmmodellen fällt der Bestand reibungslos ab, so dass Sie einige volle Umdrehungen machen müssen.

• Keramik - Nicht das gesamte Gerät besteht aus Keramik, sondern nur 2 Scheiben, die das Verriegelungselement bilden. Der Preis ist etwas höher als der des Schneckengegenstücks, aber Keramikscheiben nutzen sich sehr langsam ab, außerdem kann das Ventil fast augenblicklich geschlossen werden, indem der Knopf nur um 90 ° gedreht wird.

• Beachten Sie mehr und Ballgeräte. Kugelventil-Achslagergehäuse unterscheidet sich von den obigen Ausführungen dadurch, dass die übliche Metallkugel mit Durchgangsbohrung als Verriegelungselement wirkt. Neben der Keramikversion können Sie den Wasserfluss schnell blockieren.

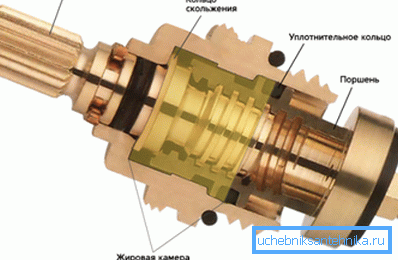

Generell bleibt das Design der Kranachskästen verschiedener Hersteller gleich, es werden nur einzelne Teile verändert, um die Haltbarkeit zu erhöhen. Beispielsweise sind einige Hersteller mit der Fettkammer zwischen der Dichtung und dem Schleifring zufrieden, dies erhöht die Haltbarkeit des Kolbens und gewährleistet die Laufruhe des Griffs.

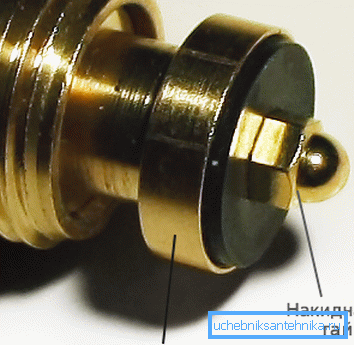

Eine Absperrdichtung kann einfach mit einer Messingschale geschützt werden - dadurch kann sie unter Last nicht wegkriechen.

Typen und Abmessungen der Kurbelwelle sind besonders wichtig bei der Auswahl. Wenn der Typ dieses Geräts nur die Haltbarkeit und Benutzerfreundlichkeit des Krans beeinflusst, hängt die Möglichkeit des Einbaus eines Achskastens im Schlitz von seiner Größe ab.

Mehr zum Gerät und zur Installation

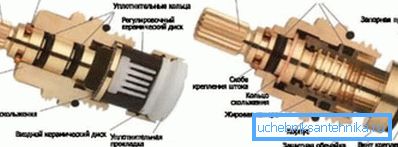

Die Frage, welche Krantypen als optimal angesehen werden können, gibt keine universelle Antwort, es hängt alles von den Betriebsbedingungen und Anforderungen an den Kran ab. Daher ist es sinnvoll, den Aufbau und das Funktionsprinzip der zuvor aufgeführten Gerätetypen zu berücksichtigen.

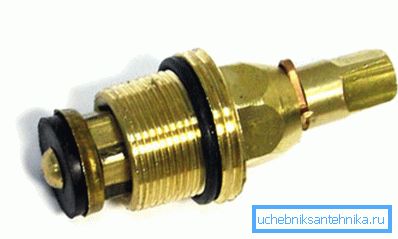

Das Gerät und das Funktionsprinzip des Schneckenkrans

Das Funktionsprinzip besteht darin, dass sich die Stange während der Drehung des Schwungrads auf und ab bewegt und die an ihrem Ende befestigte Gummidichtungsdichtung den durchströmten Kanal zuverlässig schließt. Es ist genau die Verriegelungsdichtung, die als das "schwächste Glied" betrachtet werden kann, aber es wird nicht schwierig sein, sie zu ersetzen, so dass der Gummikran als ziemlich zuverlässig angesehen werden kann.

Eine Metallstange mit einem abgeschnittenen Linksgewinde (auch als Schnecke bezeichnet) ist im Schaft befestigt. Die Stange selbst ist in Form einer hohlen Sechskantstange mit einem Kopf zur Befestigung des Griffs (Schwungrad) hergestellt. Am Ende der Schnecke ist die Gummidichtung gesichert.

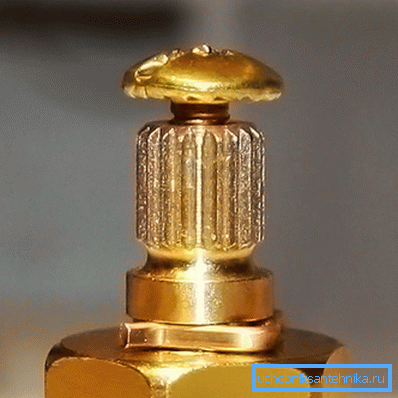

Anhand des Kopftyps unter dem Schwungrad können Sie beurteilen, wer der Hersteller des Kranachskastens ist. Bei Modellen der heimischen Produktion hat es eine tetraedrische Form, bei ausländischen Modellen eine runde Einkerbung. Beispielsweise garantiert die Kranbuchse 20 Schlitze - ausländische Produktion.

Wenn wir es mit Analoga (Keramik und Kugel) vergleichen, können wir nur eine viel geringere Haltbarkeit feststellen. Ein derartiger Kranachskasten ist jedoch viel weniger anspruchsvoll für die Wasserqualität, so dass diese Option bei kleinen mechanischen Einschlüssen im Wasser geeignet ist.

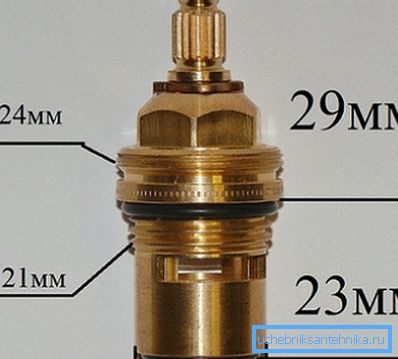

In Bezug auf die Größe wird das Untergestell selbst als Kranbox 3, 4, 3/8, 1/2 Zoll betrachtet. Dies sind die Durchmesser des Landeteils, die in der großen Mehrheit der Häuser zu finden sind.

Keramikkran

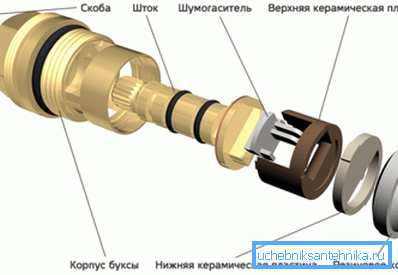

Das Schlüsselelement einer solchen Vorrichtung sind 2 Keramikplatten mit einer ideal glatten Oberfläche. In jedem von ihnen wird ein Durchgangsloch der gleichen Form hergestellt. Die Bodenplatte ist fest und die Bodenplatte ist mit dem Schaft und dem Griff verbunden. Wenn für ein Kurbelgehäuse mit Schwungrad mehrere Umdrehungen zum Öffnen erforderlich sind, ist das Maximum, das ein Analogteil mit halber Umdrehung erfordern würde, 90 Umdrehungen.

Wenn sich das Ventil öffnet, sind die Löcher in der unteren und oberen Scheibe ausgerichtet, im geschlossenen Zustand dreht sich die obere Platte, sodass sich die Löcher überlappen.

Beachten Sie! Der einzige Nachteil dieser Konstruktion kann als nahezu vollständig ungeeignet für die Reparatur angesehen werden. Wenn die Keramikscheibe ausfällt, müssen Sie eine neue Box kaufen.

Die Dichtheit hängt davon ab, wie eng die Platten zusammenpassen. Daher sollte der Wasserhahn mit halbem Wind nur sauberes Wasser ohne Sandpartikel und andere feste Einschlüsse passieren. Zum Beispiel kann es verwendet werden, um Wasser nach dem Filter zuzuführen.

Zur Größe und Austauschbarkeit von Krangehäusen

Oft möchten Menschen den ständig auslaufenden Schneckenkran durch einen Keramikkran ersetzen. In diesem Zusammenhang stellt sich die Frage, ob der gesamte Kran ausgetauscht oder einfach ein neuer anstelle der alten Kranbox eingesetzt werden muss.

Bei der Auswahl müssen Sie sich auf den Durchmesser des Befestigungslochs konzentrieren, d. H. Die Größe des Teils der Kurbelwelle, der in den Mischer geschraubt wird, muss genau der Größe der Buchse entsprechen. Es ist klar, dass zum Beispiel eine Wasserhahnbox 3 bis 8 Zoll nicht für ein Loch mit einem kleineren Durchmesser geeignet ist.

Achten Sie auch auf die Geräteteile unter dem Schwungrad. Bei importierten Geräten ist die Anzahl der Kerben von Bedeutung, und inländische haben diesen Teil vollständig in Form eines Tetraeders. Wenn also ein Hauskran durch ein keramisches Analogon ersetzt wird, muss auch ein Schwungrad ausgetauscht werden.

In Bezug auf die Länge unterscheiden sich die meisten Kranboxen in diesem Parameter nicht voneinander, was nur zu deren Austauschbarkeit beiträgt.

Die Reihenfolge der Arbeit beim Ersetzen und Reparieren kranbuksy

Wenn Sie Anweisungen für die Arbeit ersetzen, sieht das so aus:

• Zuerst müssen Sie die Wasserversorgung stoppen und das alte Gerät demontieren. Der erste Schritt ist das Entfernen der Kappe vom Schwungrad;
• Daraufhin wird ein Bolzen darunter angezeigt, der sich abschrauben lässt. Sie können das Ventil entfernen.
• Danach können Sie den Busch mit dem Schlüssel aus dem Landennest herausschrauben.

• Nach der Überprüfung des Gewindes und dem Entfernen von Verunreinigungen können Sie eine neue Kranbox installieren. Die Arbeiten werden in umgekehrter Reihenfolge ausgeführt - zuerst wird die Buchse selbst eingeschraubt, dann wird die Dekorkappe gedreht und das Ventil beginnt.

Beachten Sie! Bei der Auswahl einer neuen Kranbox ist es äußerst wichtig, die richtige Größe zu wählen. Es lohnt sich nicht, eine Auswahl mit dem Auge zu treffen, als Ergebnis erhalten Sie zum Beispiel einen Kranbuksa mit 3/8 Zoll Bohrungsdurchmesser, während Sie einen 1 2 2-Zoll-Achskran benötigen.

Der Einbau des Schwungrades erfolgt nur, wenn es der Anzahl der Schlitze an der Düse entspricht. Es ist klar, dass die Kranbuchse 18, Keile und ein Schwungrad mit einem quadratischen Querschnitt des Lochs einfach nicht kompatibel sind.

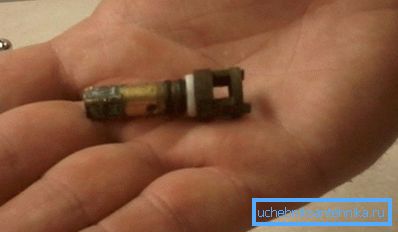

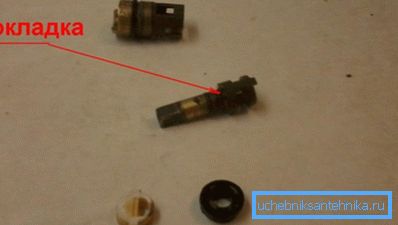

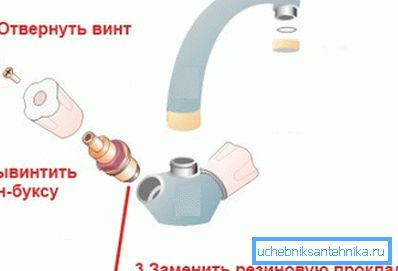

Reparaturen bestehen bei Schneckenrädern üblicherweise aus dem Austausch der Sicherungsdichtung. In diesem Fall müssen Sie nur die Kranbucks demontieren und die alte Dichtung durch eine neue ersetzen. Wenn Sie möchten, können Sie es sogar aus einem ziemlich dicken und dicken Gummi schneiden.

Schlimmer noch, wenn der Boden des Nistplatzes beschädigt wird, wird der Krankäfig auch bei ordnungsgemäßer Verlegung ein wenig auslaufen. In diesem Fall müssen Sie den gesamten Kran austauschen. Als vorübergehende Maßnahme können Sie die Installation einer dickeren Dichtung in Betracht ziehen.

Wie bei keramischen Kranbuks hilft dann höchstwahrscheinlich nur der vollständige Ersatz, wenn Probleme mit der Dichtigkeit auftreten. Manchmal liegt die Ursache eines Lecks jedoch im Abrieb des Rings, durch den er die Platten fest aneinanderklemmt.

In diesem Fall ist eine Reparatur mit den eigenen Händen möglich. Dazu genügt es, einen neuen Ring von etwa gleicher Dicke zu schneiden (die Abmessungen müssen nicht genau eingehalten werden) und den alten Ring auf die Stange zu setzen. Damit ist die Möglichkeit der Reparatur von Kranbüchern erschöpft.

Zusammenfassend

Die Kurbelwelle ist ein einfacher, aber nicht weniger wichtiger Mechanismus, der für den normalen Betrieb eines jeden Wasserhahns im Haus verantwortlich ist. Das vorgeschlagene Material vermittelt einen Eindruck des Funktionsprinzips solcher Geräte und bestimmt die Wahl.

Das Video in diesem Artikel kann als Kurzanleitung zum Selbstauswechseln der Kranbox angesehen werden.
